WebGL FrameBuffer -渲染深度纹理

Question

我正在将后处理效果集成到我的3D引擎中。我遇到了一个障碍，使用FrameBuffer对象和WebGL捕获深度数据。在FrameBuffer中没有捕获颜色数据的问题。然而，即使在为Chrome/Firefox启用深度扩展的情况下，我也无法获得任何深度数据。

var DepthEXT = webGLContext.getExtension( "WEBKIT_WEBGL_depth_texture" ) ||
                webGLContext.getExtension( "MOZ_WEBGL_depth_texture" );

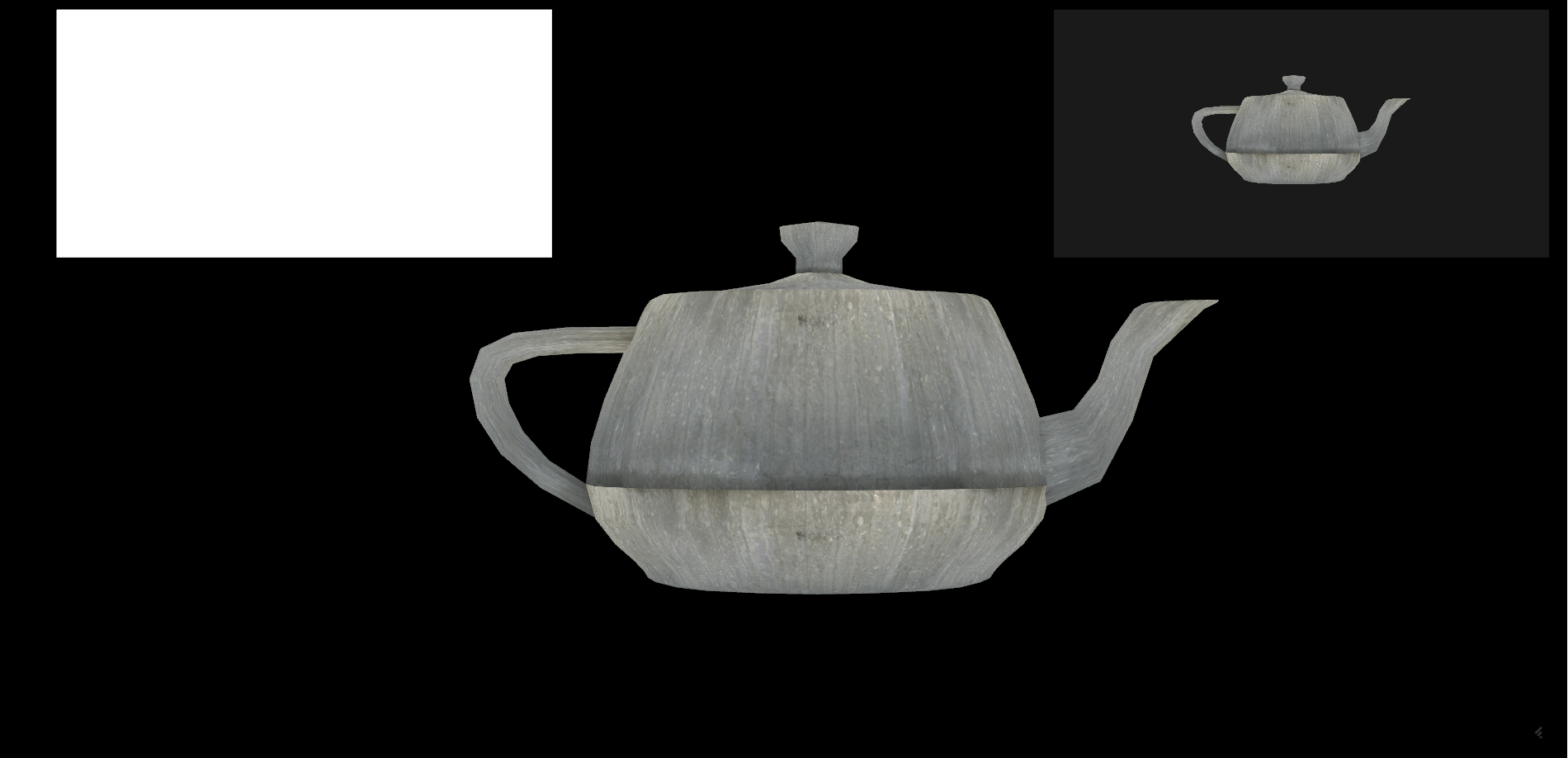

我已经尝试了许多不同的设置，看看它是否是一个配置问题，但无论我尝试什么，我只是看到白色的纹理。文章末尾的截图显示了作为纹理呈现的颜色附件和作为纹理呈现的深度附件。我的FrameBuffer初始化是否有问题，还是我应该寻找其他地方来解决这个问题？

下面是初始化FrameBuffer对象的代码：

    // Frame Buffer
    this.m_frameBuffer = gl.createFramebuffer();
    gl.bindFramebuffer( gl.FRAMEBUFFER, this.m_frameBuffer );

    // Render Buffer
    this.m_renderBuffer = gl.createRenderbuffer();
    gl.bindRenderbuffer( gl.RENDERBUFFER, this.m_renderBuffer );
    gl.renderbufferStorage(
        gl.RENDERBUFFER,
        gl.DEPTH_COMPONENT16,
        sharedRenderer.canvasDOMElement.width,
        sharedRenderer.canvasDOMElement.height );

    // Diffuse Component
    this.m_diffuseComponentTexture = gl.createTexture();
    gl.bindTexture( gl.TEXTURE_2D, this.m_diffuseComponentTexture );

    gl.texParameteri(
        gl.TEXTURE_2D,
        gl.TEXTURE_MAG_FILTER,
        gl.LINEAR );

    gl.texParameteri(
        gl.TEXTURE_2D,
        gl.TEXTURE_MIN_FILTER,
        gl.LINEAR );

    gl.texParameteri( gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
    gl.texParameteri( gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);

    gl.texImage2D(
        gl.TEXTURE_2D,
        0,
        gl.RGBA,
        sharedRenderer.canvasDOMElement.width,
        sharedRenderer.canvasDOMElement.height,
        0,
        gl.RGBA,
        gl.UNSIGNED_BYTE,
        null );

    // Depth
    this.m_depthComponentTexture = gl.createTexture();
    gl.bindTexture( gl.TEXTURE_2D, this.m_depthComponentTexture );

    gl.texParameteri(
        gl.TEXTURE_2D,
        gl.TEXTURE_MAG_FILTER,
        gl.NEAREST );

    gl.texParameteri(
        gl.TEXTURE_2D,
        gl.TEXTURE_MIN_FILTER,
        gl.NEAREST );

    gl.texParameteri( gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
    gl.texParameteri( gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);

    gl.texImage2D(
        gl.TEXTURE_2D,
        0,
        gl.DEPTH_COMPONENT,
        sharedRenderer.canvasDOMElement.width,
        sharedRenderer.canvasDOMElement.height,
        0,
        gl.DEPTH_COMPONENT,
        gl.UNSIGNED_SHORT,
        null );

    // FrameBuffer
    // Diffuse
    gl.framebufferTexture2D(
        gl.FRAMEBUFFER,
        gl.COLOR_ATTACHMENT0,
        gl.TEXTURE_2D,
        this.m_diffuseComponentTexture,
        0 );

    // Depth
    gl.framebufferTexture2D(
        gl.FRAMEBUFFER,
        gl.DEPTH_ATTACHMENT,
        gl.TEXTURE_2D,
        this.m_depthComponentTexture,
        0 );

    // RenderBuffer
    gl.framebufferRenderbuffer(
        gl.FRAMEBUFFER,
        gl.DEPTH_ATTACHMENT,
        gl.RENDERBUFFER,
        this.m_renderBuffer );


    // Unbind buffers and textures
    gl.bindTexture( gl.TEXTURE_2D, null );
    gl.bindRenderbuffer( gl.RENDERBUFFER, null );
    gl.bindFramebuffer( gl.FRAMEBUFFER, null );

下面是我将当前场景呈现给FrameBuffer的代码。

CBRenderer.prototype.renderSceneToGBuffer = function( sceneToRender, GBufferTarget, deltaSeconds )
{
        CBMatrixStack.clearMatrixStackAndPushIdentityMatrix();

        this.applyProjectionMatrix();

        GBufferTarget.bindGBufferFrameBuffer();

        this.renderer.enable( this.renderer.DEPTH_TEST );
        this.renderer.depthMask( true );
        this.renderer.clearDepth( 1.0 );
        this.renderer.clearColor( 0.1, 0.1, 0.1, 0.0 );

        this.renderer.clear( this.renderer.COLOR_BUFFER_BIT | this.renderer.DEPTH_BUFFER_BIT );

        sceneToRender.render( deltaSeconds );

        this.renderer.flush();

        GBufferTarget.m_dirty = false;
        GBufferTarget.unbindGBufferFrameBuffer();

        this.renderer.clearColor( 0.0, 0.0, 0.0, 0.0 );
        this.renderer.clear( this.renderer.COLOR_BUFFER_BIT | this.renderer.DEPTH_BUFFER_BIT );

        this.renderer.bindTexture( this.renderer.TEXTURE_2D, null );
}

​

​

Answer 1

你没有深度纹理附加到你的FBO在设置结束。您确实在某个点将纹理设置为深度附件：

// Depth
gl.framebufferTexture2D(
    gl.FRAMEBUFFER,
    gl.DEPTH_ATTACHMENT,
    gl.TEXTURE_2D,
    this.m_depthComponentTexture,
    0 );

但是紧接着，您将一个呈现缓冲区设置为深度附件，而不是：

// RenderBuffer
gl.framebufferRenderbuffer(
    gl.FRAMEBUFFER,
    gl.DEPTH_ATTACHMENT,
    gl.RENDERBUFFER,
    this.m_renderBuffer );

您只能有一个目标附加到每个FBO附着点。因此，第二个调用设置了一个新的深度附件，取代了您在第一个调用中刚刚设置的那个。因此，在这结束时，m_depthComponentTexture不再附加到FBO。

如果您想使用深度纹理，我看不出您为什么要创建深度渲染缓冲区。你只需要两个中的一个。如果以后不需要渲染缓冲区来进行采样，通常会使用渲染缓冲区来表示深度。如果你想从结果中取样，你需要一个纹理代替，并且不再需要一个渲染缓冲区。
