通过任务设置uvm_reg值时警告

Question

我正在创建一个框架，我和我的验证团队可以轻松地编写uvm测试用例。基本思想是my base (Uvm_)序列仅包含其body任务中的一行：

regs.update(status);

通过我的个人(Uvm_)测试，我可以使用方便的助手函数来设置寄存器值。例如，我的测试将包含：

class base_test extends uvm_test;
    ........
    ........
    virtual function void set_registerA(....);
        regs.registerA1.set(....);
        regs.registerA2.set(....);
        regs.registerA3.set(....);
    endfunction

    virtual function void set_registerB(....);
        regs.registerB1.set(....);
        regs.registerB2.set(....);
        regs.registerB3.set(....);
    endfunction
endclass

class test1 extends base_test;
    virtual function void end_of_elaboration_phase(uvm_phase phase);
        set_registerA(....);
        set_registerB(....);
    endfunction
endclass

class test2 extends base_test;
    virtual function void end_of_elaboration_phase(uvm_phase phase);
        set_registerA(....);
        set_registerB(....);
    endfunction
endclass

现在我意识到，end_of_elaboration阶段可能不是设置寄存器的最佳位置。我的编译器给我的警告是“警告:在任务”"set_registerA“中调用任务"end_of_elaboration”。因此，我将其更改为在run_phase中执行：

class test1 extends base_test;
    virtual task run_phase(uvm_phase phase);
        super.run_phase(phase);
        set_registerA(....);
        set_registerB(....);
    endfunction
endclass

class test2 extends base_test;
    virtual task run_phase(uvm_phase phase);
        super.run_phase(phase);
        set_registerA(....);
        set_registerB(....);
    endfunction
endclass

我不确定这是否是我想要做的事情的正确方法？调用super.run_phase会导致问题吗？我在其他地方没看到这件事。

Answer 1

我个人不喜欢打电话给super.run_phase(.)因为如果您想要实现在祖父母类中定义的东西，它可能会产生问题。如果您不期望让测试继承从测试继承的测试，那么您就不会有任何问题。其主要思想是，run_phase几乎总是会被覆盖，但是end_of_ general /start_of_模拟要少一些，这就是为什么它是更一般事物的更好选择的原因。

W.r.t.对于编译问题，请检查是否为set_register*函数创建了任务而不是函数。您的编译器可能比较宽松，允许您在函数内部启动任务(end_of_elaboration是一个函数)，最可能的方法是执行相当于fork...join_none的操作。

Answer 2

想到两个可能的解决方案: 1.您可以放弃基本序列的概念，创建不同的序列&在body()中设置寄存器，然后调用update()。或者，如果您真的想使用基本序列，可以在pre_body中设置寄存器，然后在body call super.body中设置寄存器，后者将执行update。从方法学的角度来看，我认为将值设置为寄存器(通过更新将值真正转换为reg.write())属于序列，而不是测试。2.如果在测试main_phase中启动序列，则可以将setregs留在测试中，在执行seq.start(seqr)之前，可以设置所有寄存器。

为了只使用一个交替序列的测试，在测试文件中添加：

function void build_phase(uvm_phase phase);
      string seq_name;
      uvm_sequence_base seq;
      uvm_factory factory= uvm_factory::get();

      super.build_phase(phase);

      $value$plusargs("SEQ_NAME=%s", seq_name);
      .......

 if(! $cast(seq, factory.create_object_by_name(seq_name)))
     `uvm_fatal("", "Failed to create sequence")
  if(seq == null)
     `uvm_fatal("", "no sequence created seq=null!!")

  uvm_config_db #(uvm_sequence_base)::set(this, "master.sequencer.main_phase" ,"default_sequence", seq);

然后在命令行中添加：+SEQ_NAME=rand_seq

Answer 3

您已经知道正确的uvm_end_of_elaboration_phase主要用于微调我们的测试平台，所以它不是设置寄存器的好地方。

我建议运行时阶段可以更好地设置您的寄存器，而不是使用公共阶段，即虚拟任务run_phase(uvm_phase阶段)；

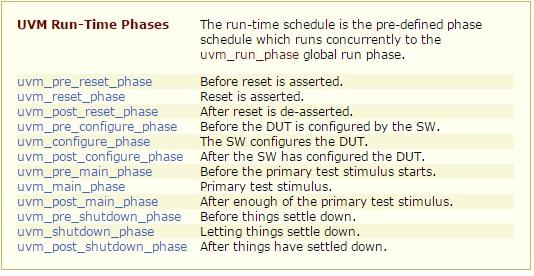

我们可以将它拆分为UVM预定义的运行时阶段，这些运行时阶段是

​

​

我们可以选择"uvm_configure_phase“和"uvm_main_phase"，因此建议的伪代码编辑如下，

  class base_test extends uvm_test;
    ........
    ........
    virtual function void set_registerA(....);
        regs.registerA1.set(....);
        regs.registerA2.set(....);
        regs.registerA3.set(....);
    endfunction

    virtual function void set_registerB(....);
        regs.registerB1.set(....);
        regs.registerB2.set(....);
        regs.registerB3.set(....);
    endfunction

   task main_phase (uvm_phase phase)
   // Copy your run_phase code over here
   endtask : main_phase

 endclass

class test1 extends base_test;
    virtual task configure_phase(uvm_phase phase);
        set_registerA(....);
        set_registerB(....);
    endtask

    virtual task main_phase(uvm_phase phase);
        super.main_phase(phase);
    endtask : main_phase
endclass

class test2 extends base_test;
    virtual task configure_phase(uvm_phase phase);
        set_registerA(....);
        set_registerB(....);
    endtask : configure_phase

    virtual task main_phase(uvm_phase phase);
        super.main_phase(phase);
    endtask : main_phase
endclass

希望这能解决你的问题！
