EZAudio iOS -将波形保存到图像

Question

我正在使用用于EZAudio的iOS库来处理音频文件的回放并绘制其波形。我想创建一个包含整个波形的视图( EZAudioPlotGL视图，它是UIView的子类)，然后将其保存为png。

我对此有几个问题：

1. 我为保存快照图像而创建的临时音频图正在绘制到视图中，我不明白这一点，因为我从未将其添加为子视图。
2. tempPlot只绘制波形的上半部分(而不是我在代码中设置的“镜像”)。
3. 从UIImage中保存的tempPlot只保存了波形开头的一小部分。

从这些图片中可以看出问题：

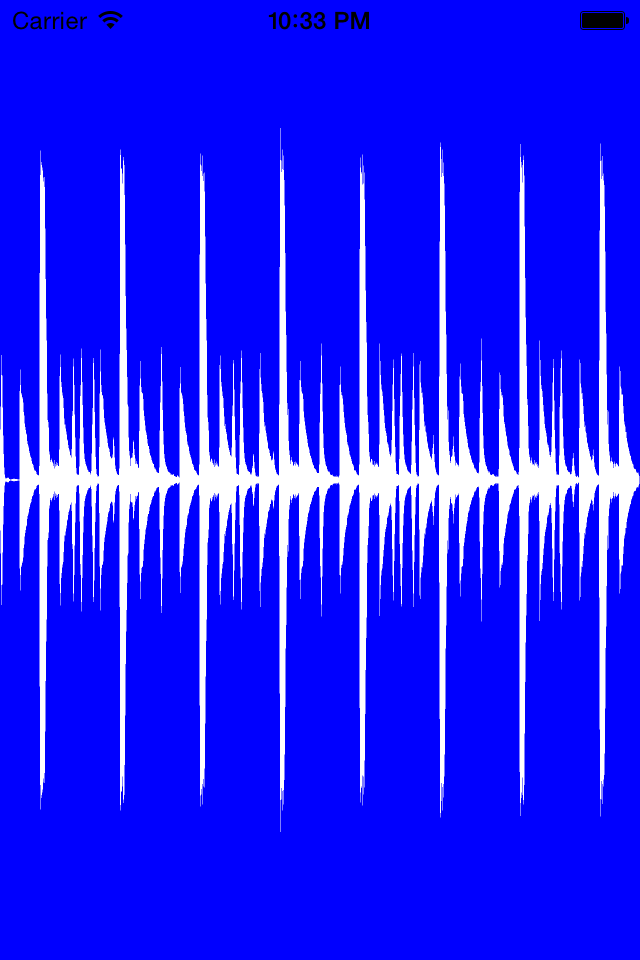

屏幕应如何处理(原始音频图)：

​

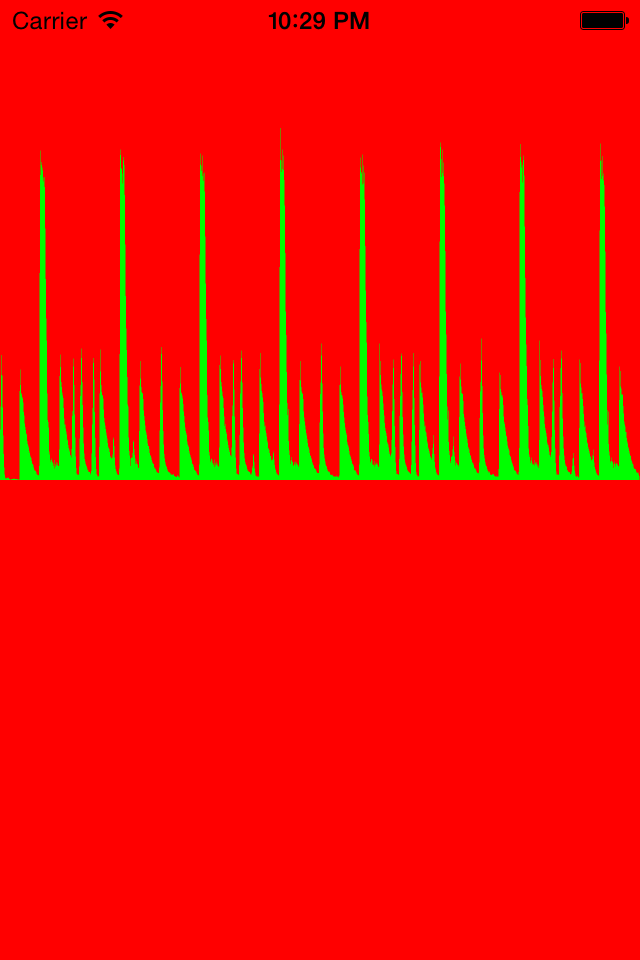

屏幕的外观(显示我不想在屏幕上画的tempPlot )：

​

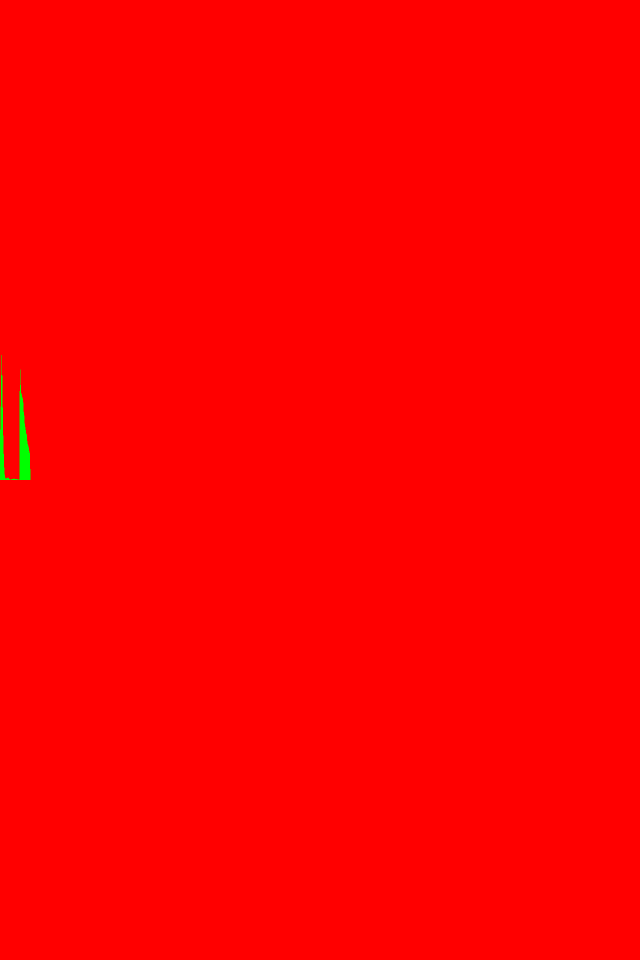

我得到的保存的图像应该是tempPlot:的副本

​

EZAudio库可以在这里找到：https://github.com/syedhali/EZAudio

如果您想自己看到问题，可以在这里找到我的项目：https://www.dropbox.com/sh/8ilfaofvaa8aq3p/AADU5rOwqzCtEmJz-ePRXIDZa

我对OpenGL图形不是很有经验，所以在EZAudioPlotGL类中进行的很多工作都让我有点头脑发热。

以下是相关代码：

ViewController.m:

@implementation ViewController
- (void)viewDidLoad
{
    [super viewDidLoad];
    // Customizing the audio plot's look
    self.audioPlot.backgroundColor = [UIColor blueColor];
    self.audioPlot.color           = [UIColor whiteColor];
    self.audioPlot.plotType        = EZPlotTypeBuffer;
    self.audioPlot.shouldFill      = YES;
    self.audioPlot.shouldMirror    = YES;

    // Try opening the sample file
    [self openFileWithFilePathURL:[NSURL fileURLWithPath:kAudioFileDefault]];
}
-(void)openFileWithFilePathURL:(NSURL*)filePathURL {
    self.audioFile = [EZAudioFile audioFileWithURL:filePathURL];

    // Plot the whole waveform
    [self.audioFile getWaveformDataWithCompletionBlock:^(float *waveformData, UInt32 length) {
        [self.audioPlot updateBuffer:waveformData withBufferSize:length];
    }];

    //save whole waveform as image
    [self.audioPlot fullWaveformImageForSender:self];

    NSArray *paths = NSSearchPathForDirectoriesInDomains(NSDocumentDirectory, NSUserDomainMask, YES);
    NSString *filePath = [[paths objectAtIndex:0] stringByAppendingPathComponent:@"waveformImage.png"];
    [UIImagePNGRepresentation(self.snapshotImage) writeToFile:filePath atomically:YES];
}
@end

My EZAudioPlotGL类别：

- (void)fullWaveformImageForSender:(ViewController *)sender{
    EZAudioPlotGL *tempPlot = [[EZAudioPlotGL alloc]initWithFrame:self.frame];

    [tempPlot setPlotType:        EZPlotTypeBuffer];
    [tempPlot setShouldFill:      YES];
    [tempPlot setShouldMirror:    YES];
    [tempPlot setBackgroundColor: [UIColor redColor]];
    [tempPlot setColor:           [UIColor greenColor]];

    //plot full waveform on tempPlot
    [sender.audioFile getWaveformDataWithCompletionBlock:^(float *waveformData, UInt32 length) {
        [tempPlot updateBuffer:waveformData withBufferSize:length];

        //tempPlot.glkVC is a getter for the private EZAudioPlotGLKViewController property in tempPlot (added by me in the EZAudioPlotGL class)
        sender.snapshotImage = [((GLKView *)tempPlot.glkVC.view) snapshot];
    }];
}

Answer 1

drawViewHierarchyInRect只适用于捕获基于CoreGraphics的视图绘图。(CG绘图发生在CPU上，并呈现到主内存中的缓冲区中，因此CG，又名UIGraphics，只需将图像从其中输出。)如果您的视图使用OpenGL绘制其内容，它将不会对您有所帮助。(OpenGL绘图发生在GPU上，因此您需要使用GL将像素从GPU读取回主内存，然后才能用它们生成图像。)

看起来，您的库使用GLKView实例进行绘图。( EZAudioPlotGL在源代码中穿插，使用EZAudioPlotGLKViewController，它创建了自己的GLKView。)这个类又有一个snapshot方法，它完成所有繁重的工作，从GPU中获取像素并将它们放入UIImage中。
