在GLSL中显示纹理部分

Question

我用GLSL从雪碧片上画出精灵。我使用的是jME 3，但是只有很小的差别，而且只与不推荐的函数有关。

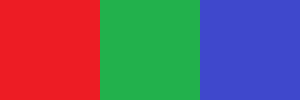

从sprite工作表中绘制sprite最重要的部分是只绘制一个子集/像素范围，例如，范围从(100，0)到(200,100)。在下面的测试用例中，使用前面的边界，只绘制雪碧工作表的绿色部分。

​

。

到目前为止，这就是我所拥有的：

定义：

MaterialDef Solid Color {
    //This is the list of user-defined variables to be used in the shader
    MaterialParameters {
        Vector4 Color
        Texture2D ColorMap
    }
    Technique {
        VertexShader GLSL100:   Shaders/tc_s1.vert
        FragmentShader GLSL100: Shaders/tc_s1.frag

        WorldParameters {
            WorldViewProjectionMatrix
        }
    }
}

.vert文件：

uniform mat4 g_WorldViewProjectionMatrix;
attribute vec3 inPosition;

attribute vec4 inTexCoord;
varying vec4 texture_coordinate;

void main(){
    gl_Position = g_WorldViewProjectionMatrix * vec4(inPosition, 1.0);
    texture_coordinate = vec4(inTexCoord);
}

.frag：

uniform vec4 m_Color;
uniform sampler2D m_ColorMap;
varying vec4 texture_coordinate;

void main(){
    vec4 color = vec4(m_Color);
    vec4 tex = texture2D(m_ColorMap, texture_coordinate);
    color *= tex;
    gl_FragColor = color;
}

在jME 3中，inTexCoord指gl_MultiTexCoord0，inPosition指gl_Vertex。

如您所见，我尝试给texture_coordinate一个vec4类型，而不是vec2类型，以便能够引用它的p和q值(texture_coordinate.p和texture_coordinate.q)。修改它们只会产生不同的颜色。

m_Color指的是用户输入的颜色，用于改变色调。在这种情况下，应该置之不理。

到目前为止，着色器按预期工作，纹理显示正确。

我一直在使用来自NeHe (introduction/25007/)和Lighthouse3D (http://www.lighthouse3d.com/tutorials/glsl-tutorial/simple-texture/)的资源和教程。

我应该修改哪些函数/值以获得只显示部分纹理的预期效果？

Answer 1

通常，如果只想显示纹理的一部分，则更改与每个顶点关联的纹理坐标。由于您没有显示您的代码如何告诉OpenGL关于您的顶点，我不知道有什么建议。但是通常，如果您使用的是旧的弃用函数，而不是这样做的：

// Lower Left of triangle
glTexCoord2f(0,0);
glVertex3f(x0,y0,z0);

// Lower Right of triangle
glTexCoord2f(1,0);
glVertex3f(x1,y1,z1);

// Upper Right of triangle
glTexCoord2f(1,1);
glVertex3f(x2,y2,z2);

你可以这样做：

// Lower Left of triangle
glTexCoord2f(1.0 / 3.0, 0.0);
glVertex3f(x0,y0,z0);

// Lower Right of triangle
glTexCoord2f(2.0 / 3.0, 0.0);
glVertex3f(x1,y1,z1);

// Upper Right of triangle
glTexCoord2f(2.0 / 3.0, 1.0);
glVertex3f(x2,y2,z2);

如果使用VBO，则需要修改纹理坐标数组，以类似的方式访问纹理的适当部分。

对于sampler2D，纹理坐标是归一化的，所以最左边和最底部的坐标是0，最右边和最上面的坐标是1。所以对于300像素宽的纹理来说，绿色区域在1/3和2/3rds之间是纹理的宽度。
