用openGL渲染场景

Question

我必须渲染一个场景，其中包括各种网格与openGL。网格的定义如下：

struct Mesh {
frame3f         frame;      // frame
vector<vec3f>   pos;        // vertex position
vector<vec3f>   norm;       // vertex normal
vector<vec2f>   texcoord;   // vertex texcture coordinates
vector<vec3i>   triangle;   // triangle
vector<vec4i>   quad;       // quad
Material*       mat;        // material}

网格可以由三角形和四边形组成，我尝试用以下代码呈现顶点：

for (auto mesh : scene->meshes)
{
    // bind material kd, ks, n
    glVertexAttrib3f(material_kd_loc, mesh->mat->kd.x, mesh->mat->kd.y, mesh->mat->kd.z);
    glVertexAttrib3f(material_ks_loc, mesh->mat->ks.x, mesh->mat->ks.y, mesh->mat->ks.z);
    glVertexAttrib1f(material_n_loc, mesh->mat->n);

    // bind mesh frame - use frame_to_matrix
    mat4f mesh_mat = frame_to_matrix(mesh->frame);
    glUniformMatrix4fv(mesh_frame_loc, 1, GL_TRUE, &mesh_mat[0][0]);

    // enable vertex attributes arrays
    glEnableVertexAttribArray(0);
    glEnableVertexAttribArray(1);

    //and set up pointers to the mesh data
    glVertexAttribPointer(vertex_pos_loc, mesh->pos.size(), GL_FLOAT, GL_FALSE, 0, mesh->pos.data());
    glVertexAttribPointer(vertex_norm_loc, mesh->norm.size(), GL_FLOAT, GL_TRUE, 0, mesh->norm.data());

    // draw triangles and quads
    if (mesh->triangle.size() != 0){

        glDrawElements(GL_TRIANGLES, mesh->pos.size(), GL_UNSIGNED_INT, mesh->triangle.data());
    }
    if (mesh->quad.size() != 0){
        glDrawElements(GL_QUADS, mesh->pos.size(), GL_UNSIGNED_INT, mesh->quad.data());

    }
    // disable vertex attribute arrays
    glDisableVertexAttribArray(0);
    glDisableVertexAttribArray(1);
}

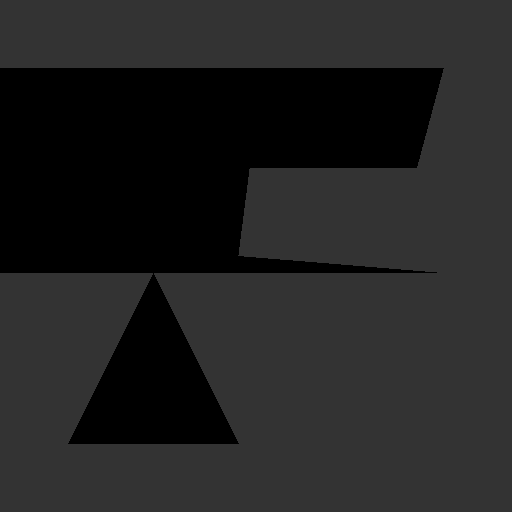

}这就是我画的(不关心颜色，因为我还没有计算它们)

​

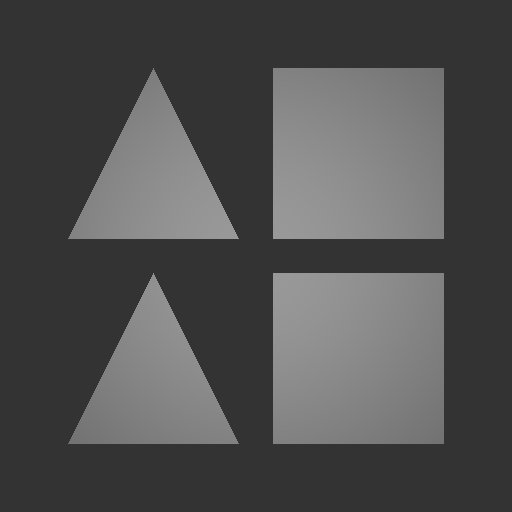

这就是我应该看看我的代码是否正确。

​

有人想知道错误在哪里吗？

Answer 1

看起来，opengl函数需要编写vertecx的总数，而不仅仅是不同顶点的数量。因此：

glDrawElements(GL_TRIANGLES, mesh->triangle.size()*3, GL_UNSIGNED_INT, mesh->triangle.data());
glDrawElements(GL_QUADS, mesh->quad.size()*4, GL_UNSIGNED_INT, mesh->quad.data());

Answer 2

glDrawElements(GL_TRIANGLES, mesh->pos.size(), GL_UNSIGNED_INT, mesh->triangle.data());
glDrawElements(GL_QUADS, mesh->quad.size(), GL_UNSIGNED_INT, mesh->quad.data());

看看关于这两个电话的第二个论点。这是不正确的四元。

glVertexAttribPointer(vertex_pos_loc, mesh->pos.size(), GL_FLOAT, GL_FALSE, 0, mesh->pos.data());

也不正确-第二个参数是每个顶点的组件数，而不是数组的大小.
