无法用Qsys编译我的系统

Question

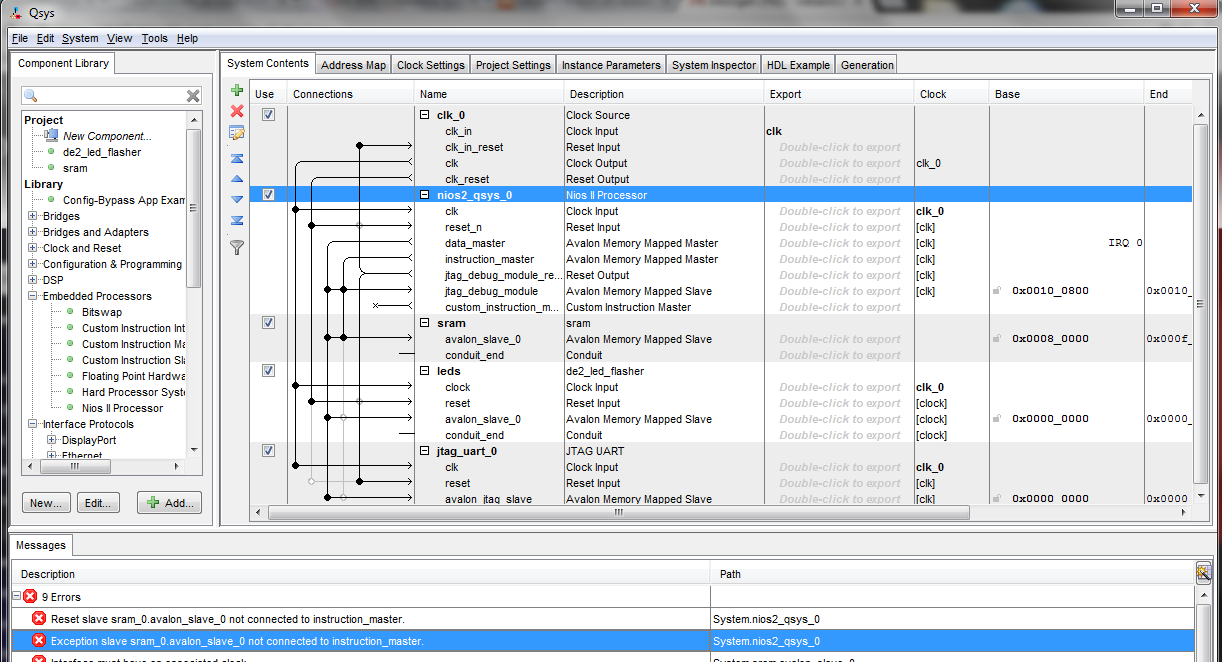

当试图按照本文档http://www.cs.columbia.edu/~sedwards/classes/2013/4840/lab3.pdf中的说明组装系统时，我会收到以下错误消息：

Error: System.nios2_qsys_0: Reset slave sram_0.avalon_slave_0 not connected to instruction_master.
Error: System.nios2_qsys_0: Exception slave sram_0.avalon_slave_0 not connected to instruction_master.
Error: System.sram.avalon_slave_0: Interface must have an associated clock
Error: System.sram.avalon_slave_0: Interface must have an associated reset
Error: System.leds.avalon_slave_0: Interface must have an associated reset
Error: System.nios2_qsys_0.data_master: leds.avalon_slave_0 (0x0..0x3f) overlaps jtag_uart_0.avalon_jtag_slave (0x0..0x7)
Error: System.nios2_qsys_0.instruction_master: leds.avalon_slave_0 (0x0..0x3f) overlaps jtag_uart_0.avalon_jtag_slave (0x0..0x7)
Error: System.sram.avalon_slave_0: sram.avalon_slave_0 must declare an associated reset
Error: System.leds.avalon_slave_0: leds.avalon_slave_0 must declare an associated reset
Warning: System.leds.reset: Interface has no signals
Warning: System.sram: sram.conduit_end must be exported, or connected to a matching conduit.
Warning: System.leds: leds.conduit_end must be exported, or connected to a matching conduit.
Warning: System.jtag_uart_0: Interrupt sender jtag_uart_0.irq is not connected to an interrupt receiver

你能告诉我怎么回事吗？

​

​

Answer 1

由于文档使用SOPC，因此需要进行某些更改，以便它能够与QSys一起工作而不会出现错误。

我已列出你问题中错误的解决办法如下：

1. 错误： System.nios2_qsys_0:重置未连接到instruction_master的从sram_0.avalon_slave_0。 错误： System.nios2_qsys_0:未连接到instruction_master的异常从sram_0.avalon_slave_0。 Fix：将sram的avalon_slave_0连接到nios2_qsys处理器的instruction_master。
2. 错误： System.sram.avalon_slave_0:接口必须有一个关联的时钟 错误： System.sram.avalon_slave_0:接口必须有关联的重置 Fix：编辑de2_sram_controller.vhd文件并将以下行添加到信号声明中： signal clk: in std_logic; signal reset_n: in std_logic; 然后，编辑您在sram中创建的QSys组件，并添加clk和reset_n信号。
3. 错误： System.nios2_qsys_0.data_master: leds.avalon_slave_0 (0x0..0x3f)重叠jtag_uart_0.avalon_jtag_slave (0x0..0x7) 错误： System.nios2_qsys_0.instruction_master: leds.avalon_slave_0 (0x0..0x3f)重叠jtag_uart_0.avalon_jtag_slave (0x0..0x7) Fix:在QSys窗口中，转到System -> Assign Base Addresses。

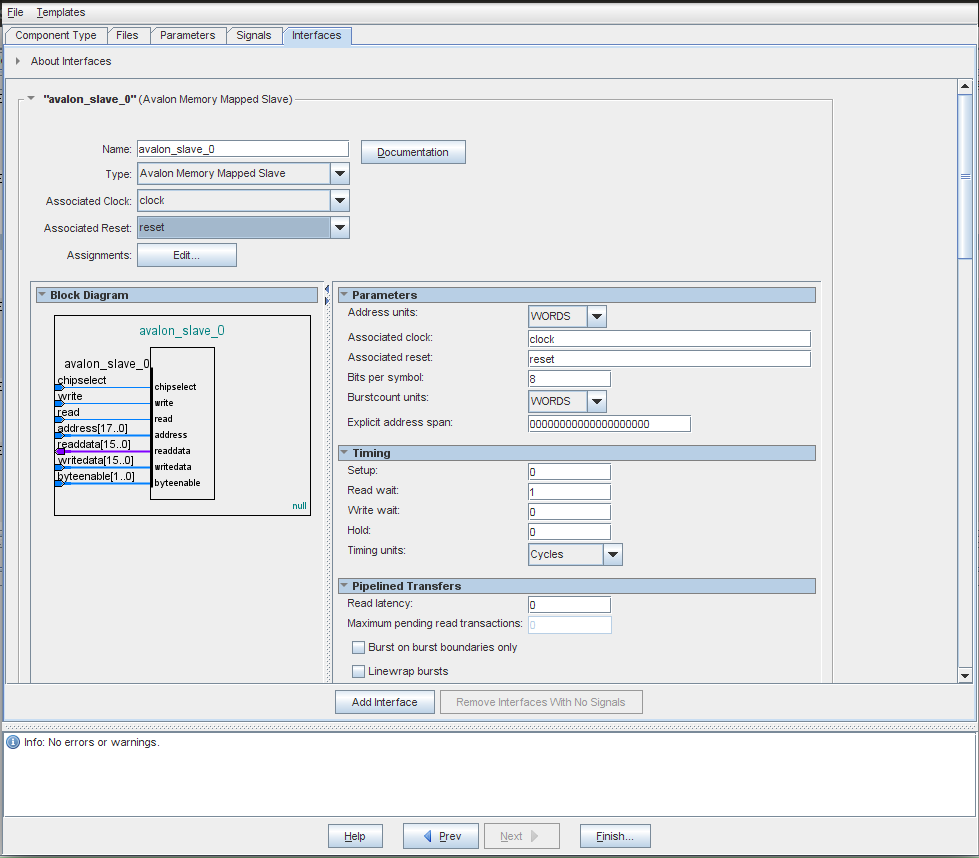

4. 错误： System.leds.avalon_slave_0:接口必须有关联的重置 错误： System.sram.avalon_slave_0: sram.avalon_slave_0必须声明关联的重置 错误： System.leds.avalon_slave_0: leds.avalon_slave_0必须声明关联的重置 修复：编辑sram和led组件。在Interfaces选项卡下，确保Associated Reset有一个reset信号(如下图所示)。

​

​

1. 警告： System.leds.reset:接口没有信号 修复：编辑led组件。在Interfaces选项卡的底部，单击Remove Interfaces With No Signals。
2. 警告： System.sram: sram.conduit_end必须导出，或连接到匹配的管道。 警告： System.leds: leds.conduit_end必须导出，或连接到匹配的管道。 Fix:在QSys窗口中，对于sram和led组件，在Export列下，确保Double-click to export。

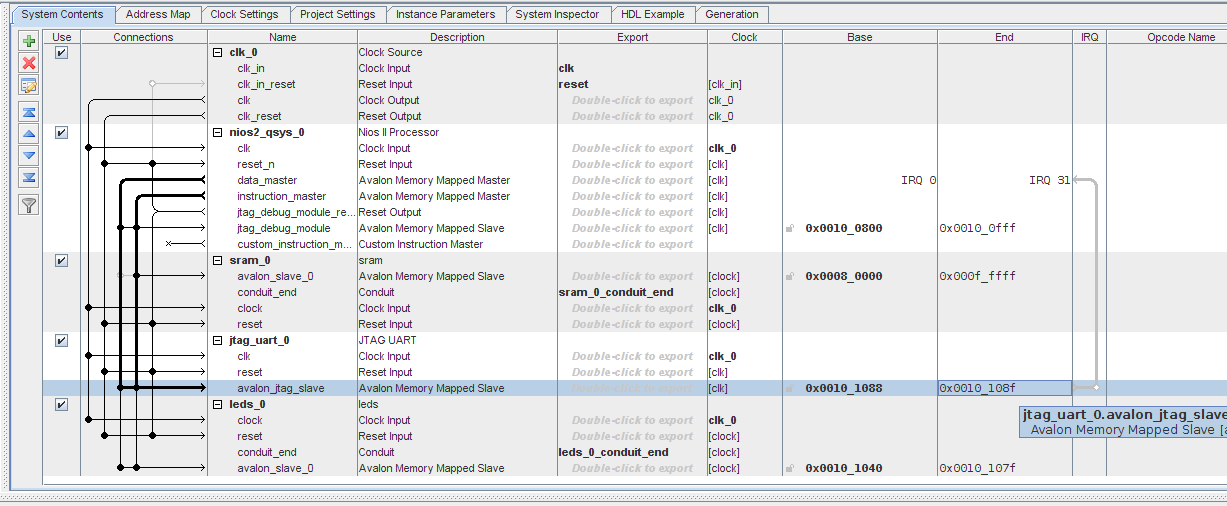

3. 警告： System.jtag_uart_0:中断发送方jtag_uart_0.irq未连接到中断接收方 Fix:确保jtag_uart_0的avalon_jtag_slave连接到IRQ 31。请参阅下面的图像，双击连接jtag_uart_0和IRQ 31的白色圆圈.

​

​

我希望这能帮到你。

Answer 2

sram自定义组件存在问题。它只有一个管道和Avalon-从接口，它的重置和时钟输入是不可见的，因为组件本身的声明是完全不完整的。

这些问题可以通过编辑自定义组件来解决。右击sram组件(左窗格)、Edit -> Interfaces (选项卡)，确保每个接口都有一个时钟和一个指定的重置。完成之后，使用新的版本号生成组件，并在Qsys中将组件升级到已编辑的版本(System -> Upgrade IP cores...)。然后确保连接sram的时钟和重置端口，这些端口现在应该在Qsys中可见。

leds自定义组件也存在类似的问题。

以上问题可能是由于试图在Qsys中使用SOPC Builder组件造成的。

重叠的基座也有问题。这可以由System -> Assign Base Adresses修复。

Qsys中也有一个未连接的中断，因此您可以看到中断列，并将JTAG之间的中断连接到Nios处理器。
