并行串行HDL

Question

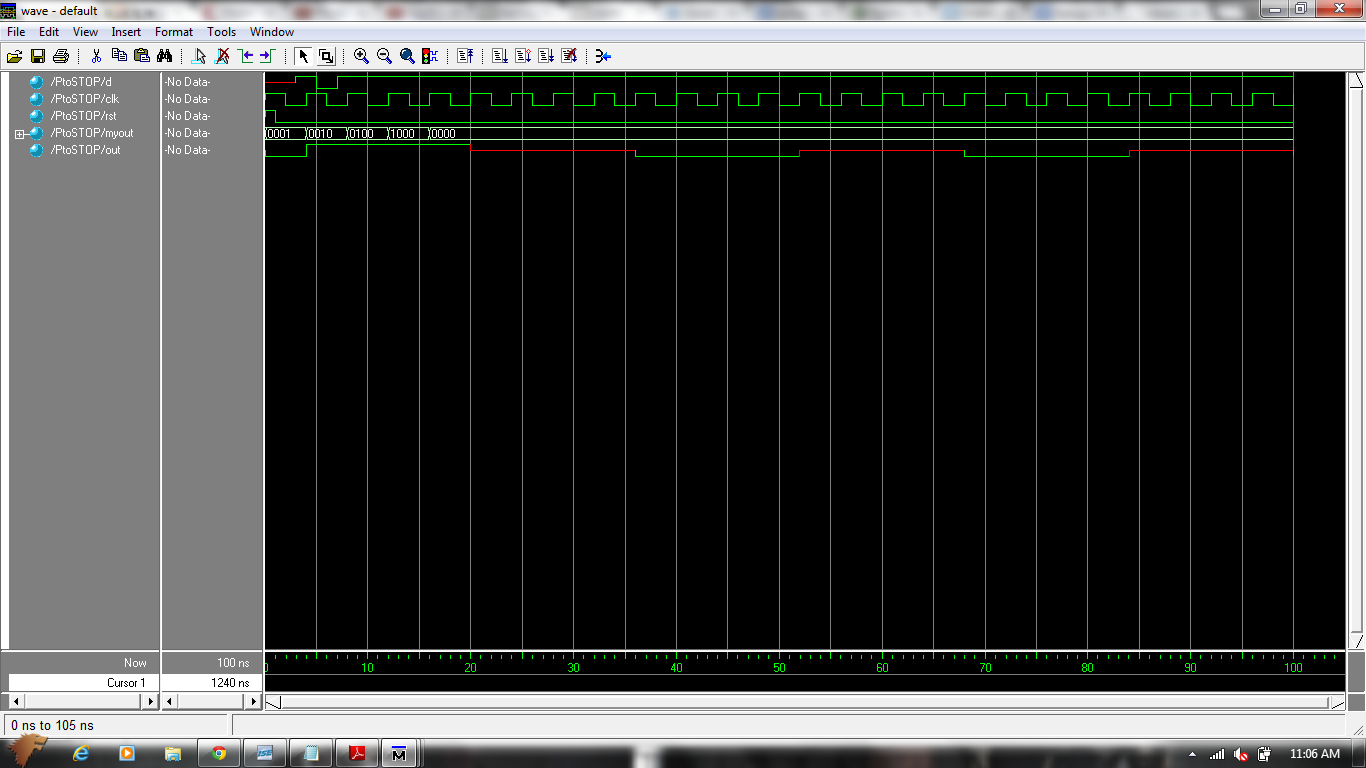

我是一个并行的串行转换器使用环计数器在verilog。环计数器工作良好，但并行串行转换器工作不正常，我正在得到x未定的结果。我正在提供代码，请帮助我发现问题。

顶

module PtoSTOP;

  reg clk,rst;

  wire [3:0] myout;
  wire       out;

  Ring a(clk,rst,myout);

  parToser x(myout,clk,rst,out);

  initial begin
    clk=1;
    rst=1;

    #1 rst=0;
 end

 always
   #2 clk=~clk;

 endmodule

并行串行转换器

module parToser(myout,clk,rst,out);

input clk,rst;
input [3:0] myout;
output reg  out;

reg [2:0]i;

always @(posedge clk or posedge rst) begin
  if(rst) begin
    out <= 0;
    i   <= 0;
 end
 else begin
   out <= myout[i];
   i   <= i+1;
  end
end

endmodule

RingCounter

module Ring(clk,rst,myout);

input clk,rst;
output reg [3:0]myout;

always @(posedge clk or posedge rst) begin
  if(rst)
    myout<=1;
  else
    myout<=myout<<1;
end

 endmodule

​

​

Answer 1

我认为你看到的主要问题是parToser的一部分。

您有reg [2:0]i;，您可以增加它并使用它来寻址input [3:0] myout;，但是我可以保存0到7的值，其中一半在地址范围3:0 myout之外。您应该看到一个关于超出范围寻址的模拟错误。

此外，您还包括了一些带有重置条件的触发器，但没有将重置添加到“parToser”和“环行”中的灵敏度列表中：

always @(posedge clk)

应：

always @(posedge clk or posedge rst)

有了这个触发器，I和myout变量将是x，因为它们还没有被设置为已知的条件。

注: parToser i = i+1;应该是i <= i+1;
