微光场景中捕获图像的ARKit色彩校正

Question

我有一个ARKit应用程序，它做以下工作：

• 将框架的捕获图像呈现为纹理。
• 将此纹理应用于AR场景中的scenekit对象。

我用这个创建了一个虚拟对象，它完美地融入了AR场景。

我目前的方法非常适合光线充足的场景，但在黑暗场景中，虚拟物体上的纹理与当前场景背景有着微妙的不同。是什么原因造成的，有什么办法解决吗？

详细信息

我创建了演示项目的这个分支，它演示了这个问题。

该项目呈现一个面部模型，该模型使用框架的currentImage纹理。其结果应该是，即使人脸模型仍在呈现，它仍然有效地变得不可见。但是，在光线较低的情况下，您可以清楚地看到背景图像结束和人脸模型开始的位置。

以下是我用来捕捉纹理的着色器的概述

// Take in the current captured image.
fragment float4 fragmentShader(TextureInOut in [[stage_in]],
                               texture2d<float, access::sample> capturedImageTextureY [[texture(0)]],
                               texture2d<float, access::sample> capturedImageTextureCbCr [[texture(1)]])
{

    // Sample from the captured image
    const float4 ycbcr = float4(capturedImageTextureY.sample(textureSampler, in.screenSpaceTexCoord).r,
                                capturedImageTextureCbCr.sample(textureSampler, in.screenSpaceTexCoord).rg, 1.0);


    // Convert to RGB
    const float3 color = (ycbcrToRGBTransform * ycbcr).rgb;

    // Gamma correction
    return float4(pow(color, float3(2.2)), 1);
}

此着色器获取框架的捕获图像并写出RGB纹理。我做了一些基本的伽马校正，这样得到的纹理看起来是正确的。

我将输出存储在金属纹理(.rgba8Unorm)中，然后有一个SceneKit对象，该对象将该纹理用于其弥漫性组件。

再一次，这一切都非常适合光线充足的场景。然而，在弱光场景中，捕捉到的纹理与背景图像明显不同。

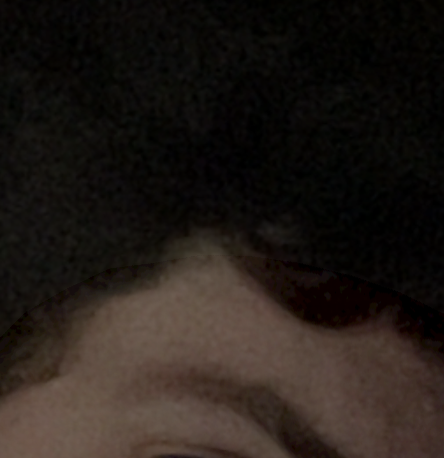

下面的示例图像显示了这个问题。你可以看到一条清晰的线条(就在头发边缘附近)，脸部模型结束，背景图像开始：

​

​

这在明亮的场景中是看不见的。

问题不是不对齐，在黑暗场景中，虚拟人脸纹理上的颜色看起来更饱和和/或噪音更小。

是什么导致了这一切，我该如何避免呢？

Answer 1

您使用的是近似伽马校正，它不是RGB和sRGB之间的正确转换。您真正要做的是规避SceneKits默认像素格式(sRGB)。在片段着色器中，在您完成YCbCr到RGB转换之后，您有线性RGB，但是当您从片段着色器写入纹理时，来自着色器的值将被解释为sRGB，因此将发生RGB到sRGB的转换，即(实质上是pow 1/2.4，因此您为什么试图用近似的伽马校正来更正它)，您需要做相反的事情来避免这一点，就好像您要从sRGB转换到线性。RGB-sRGB转换(反之亦然)可能令人困惑，因为有时在引擎盖下发生的事情您可能不知道。所以解决的方法是，而不是你的伽马校正，做这个：

float3 color2;
color2.x = ( color.r > 0.04045 ) ? pow((color.r + 0.055) / 1.055, 2.4) : color.r / 12.92;
color2.y = ( color.g > 0.04045 ) ? pow((color.g + 0.055) / 1.055, 2.4) : color.g / 12.92;
color2.z = ( color.b > 0.04045 ) ? pow((color.b + 0.055) / 1.055, 2.4) : color.b / 12.92;

return float4(color2, 1.0);

有关这方面的更多信息，请查看当前“金属阴影语言指南”(v2.3)的最后一页。
