Qt3D -两个方块的实例渲染。PrimitiveType？InstanceCount？

Question

我想用实例渲染在屏幕上显示2个方块。

问题是：

当我画两个正方形时，它们是相连的。我不能画多个独立的正方形。

我知道这与PrimitiveType有关:我使用的是Qt3DRender::QGeometryRenderer::LineLoop或Qt3DRender::QGeometryRenderer::TriangleFan，但是有没有办法告诉Qt在多个实例中分离我的数据缓冲区？这样PrimitiveType就可以应用于每个实例，而不是所有的顶点。

我有一个创建形状的函数：

Qt3DCore::QEntity* SceneBuilder::createShapeInstancing(const QList<QVector3D> & listVertices, int nbPointGeometry, const QColor color, Qt3DCore::QEntity * rootEntity)
{
    // Material
    Qt3DExtras::QPhongMaterial *material = new Qt3DExtras::QPhongMaterial(rootEntity);
    material->setAmbient(color);

    // Custom entity
    Qt3DCore::QEntity *customMeshEntity = new Qt3DCore::QEntity(rootEntity);

    // Custom Mesh
    Qt3DRender::QGeometryRenderer *customMeshRenderer = new Qt3DRender::QGeometryRenderer(rootEntity);
    Qt3DRender::QGeometry *customGeometry = new Qt3DRender::QGeometry(customMeshRenderer);

    Qt3DRender::QBuffer *vertexDataBuffer = new Qt3DRender::QBuffer(Qt3DRender::QBuffer::VertexBuffer, customGeometry);

    int nbPointGeometry = nbPoint;

    QByteArray vertexBufferData;
    vertexBufferData.resize(listVertices.size() * nbPointGeometry * sizeof(QVector3D));
    QVector3D *posData = reinterpret_cast<QVector3D *>(vertexBufferData.data());

    QList<QVector3D>::const_iterator it;
    for (it = listVertices.begin(); it != listVertices.end(); it++)
    {
        *posData = *it;
        ++posData;
    }

    vertexDataBuffer->setData(vertexBufferData);

    //Attributes

    Qt3DRender::QAttribute *positionAttribute = new Qt3DRender::QAttribute();
    positionAttribute->setName(Qt3DRender::QAttribute::defaultPositionAttributeName());
    positionAttribute->setAttributeType(Qt3DRender::QAttribute::VertexAttribute);
    positionAttribute->setBuffer(vertexDataBuffer);
    positionAttribute->setVertexBaseType(Qt3DRender::QAttribute::Float);
    positionAttribute->setVertexSize(3);
    positionAttribute->setByteOffset(0);
    positionAttribute->setByteStride((0 + 3) * sizeof(float));
    positionAttribute->setCount(listVertices.size());
    //positionAttribute->setDivisor(1);

    customGeometry->addAttribute(positionAttribute);

    customMeshRenderer->setGeometry(customGeometry);
    //customMeshRenderer->setInstanceCount(listVertices.size()/nbPoint);
    if (nbPointGeometry == 1)
        customMeshRenderer->setPrimitiveType(Qt3DRender::QGeometryRenderer::Points);
    else if (nbPointGeometry == 2)
        customMeshRenderer->setPrimitiveType(Qt3DRender::QGeometryRenderer::Lines);
    else if (nbPointGeometry == 3)
        customMeshRenderer->setPrimitiveType(Qt3DRender::QGeometryRenderer::Triangles);
    else
        customMeshRenderer->setPrimitiveType(Qt3DRender::QGeometryRenderer::LineLoop);

    customMeshEntity->addComponent(customMeshRenderer);
    customMeshEntity->addComponent(material);

    return customMeshEntity;
}

当我调用这个函数时，我把我的2个平方放在listVertices变量中。所以我所有的方块都在一次抽签中显示出来。

但这些形状是以某种方式连接起来的。有什么办法把它去掉吗？我不使用InstanceCount或除数，但我不知道它是如何工作的。我用它做了一些测试，但都没有用。

Answer 1

实际上，我刚刚找到了一个实例呈现这里的例子。

他们对QSphereGeometry进行子类化，并在着色器中执行实例渲染。您可以创建一个RectangleGeometry，它保存一个三角形的顶点，并为它配备与示例中的InstancedGeometry相同的功能。

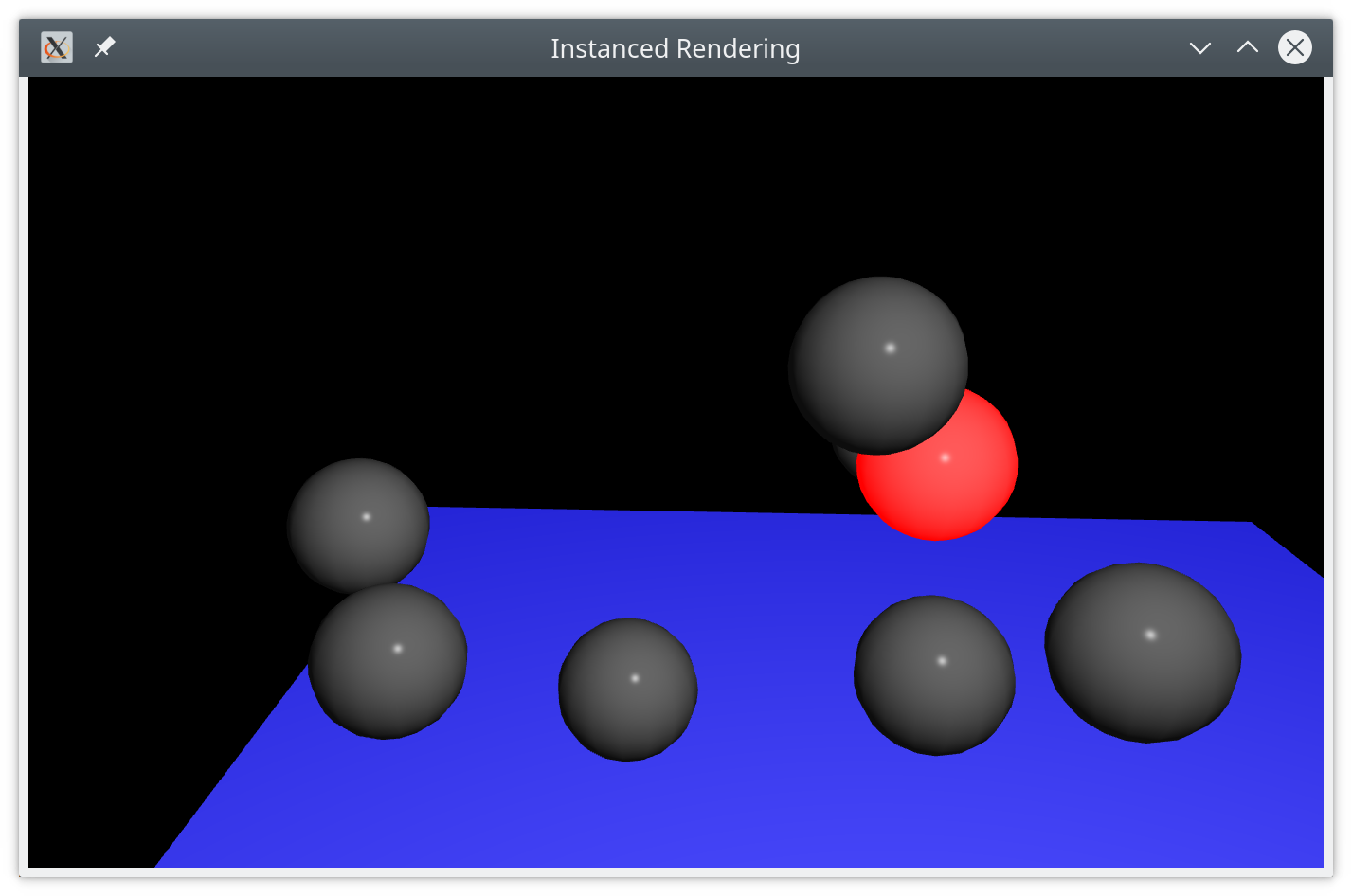

结果：

​

​
