ARKit -海报作为通往虚拟房间的窗口

Question

我正在使用iOS开发ARKit应用程序。

在现实世界里，墙上有一张海报。海报是一个固定的东西，所以任何需要的预处理都可以应用。

目的是让这张海报成为进入虚拟房间的窗口。这样，当用户接近海报时，他就可以“透过”到某个虚拟的3D环境(房间)。当然，用户不能通过“窗口”，然后在那个3D环境中漫游。他只能看到一个虚拟的房间“透过”海报。

我知道这张海报有可能被ARKit发现，并在它周围播放一些视觉效果，甚至在上面放一部电影。

但是我没有找到如何把它变成一个虚拟3D世界的窗口的信息。

任何想法和链接的样本项目将受到极大的赞赏。

Answer 1

看看这段视频发布在增强图片网页(使用Chrome浏览器观看此视频)。

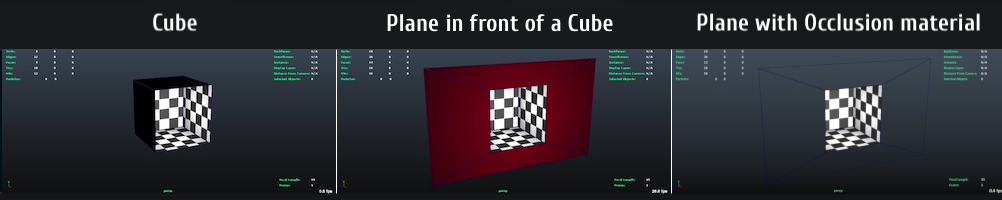

创建这种类型的虚拟立方体很容易。你所需要的只是一个没有前多边形的简单立方体基元的三维模型(为了看到它的内表面)。还有，你需要一架有方形孔的飞机。为这架飞机指定一个开箱即用的RealityKit遮挡材料或手工制作的SceneKit遮挡材料，它将隐藏它后面所有立方体的外墙(请看下面的图片)。

在Autodesk Maya中，遮挡材料是呈现统计中的延迟选项(仅适用于Viewport2.0)：

​

当你在墙上跟踪你的海报时(激活了detectionImages选项)，你的应用程序必须识别一张图片，并“加载”3D立方体及其遮挡阴影的掩蔽平面。因此，如果海报上的ARImageAnchor和三维立方体的pivot point必须满足，立方体的枢轴点必须位于立方体的前缘(与墙壁表面相同的水平上)。

如果你想下载苹果公司包含图像检测体验的示例代码，只需单击detectionImages网页上的一个蓝色按钮即可。

下面是我的代码的一个简短示例：

@IBOutlet var sceneView: ARSCNView!

override func viewDidLoad() {
    super.viewDidLoad()

    sceneView.delegate = self  // for using renderer() methods of ARSCNViewDelegate
    sceneView.scene = SCNScene()
}

override func viewWillAppear(_ animated: Bool) {
    super.viewWillAppear(animated)

    resetTrackingConfiguration()
}


func resetTrackingConfiguration() {

    guard let refImage = ARReferenceImage.referenceImages(inGroupNamed: "Poster",
                                                                bundle: nil)
    else { return }

    let config = ARWorldTrackingConfiguration()
    config.detectionImages = refImage
    config.maximumNumberOfTrackedImages = 1

    let options = [ARSession.RunOptions.removeExistingAnchors,
                   ARSession.RunOptions.resetTracking]

    sceneView.session.run(config, options: ARSession.RunOptions(options))
}

当然，...and是一个SceneKit的renderer()实例方法：

func renderer(_ renderer: SCNSceneRenderer,
             didAdd node: SCNNode,
              for anchor: ARAnchor) {

    guard let imageAnchor = anchor as? ARImageAnchor,
          let _ = imageAnchor.referenceImage.name

    else { return }

    anchorsArray.append(imageAnchor)

    if anchorsArray.first != nil {
        node.addChildNode(portalNode)
    }
}
