如何从FFT中提取特征？

Question

我正在收集数据，从X，Y和Z加速度传感器采样在200赫兹。3轴被组合成一个叫做'XYZ_Acc‘的单一信号。我学习了关于如何使用库将时域信号转换为频域的教程。

下面是我使用的代码：

from scipy.fftpack import fft

# get a 500ms slice from dataframe
sample500ms = df.loc[pd.to_datetime('2019-12-15 11:01:31.000'):pd.to_datetime('2019-12-15 11:01:31.495')]['XYZ_Acc']

f_s = 200              # sensor sampling frequency 200 Hz
T   = 0.005            # 5 milliseconds between successive observation T =1/f_s
N   = 100              # 100 samples in 0.5 seconds

f_values = np.linspace(0.0, f_s/2, N//2)
fft_values = fft(sample500ms)
fft_mag_values = 2.0/N * np.abs(fft_values[0:N//2])

然后我画出频率和震级的对比图。

fig_fft = plt.figure(figsize=(5,5))
ax = fig_fft.add_axes([0,0,1,1])
ax.plot(f_values,fft_mag_values)

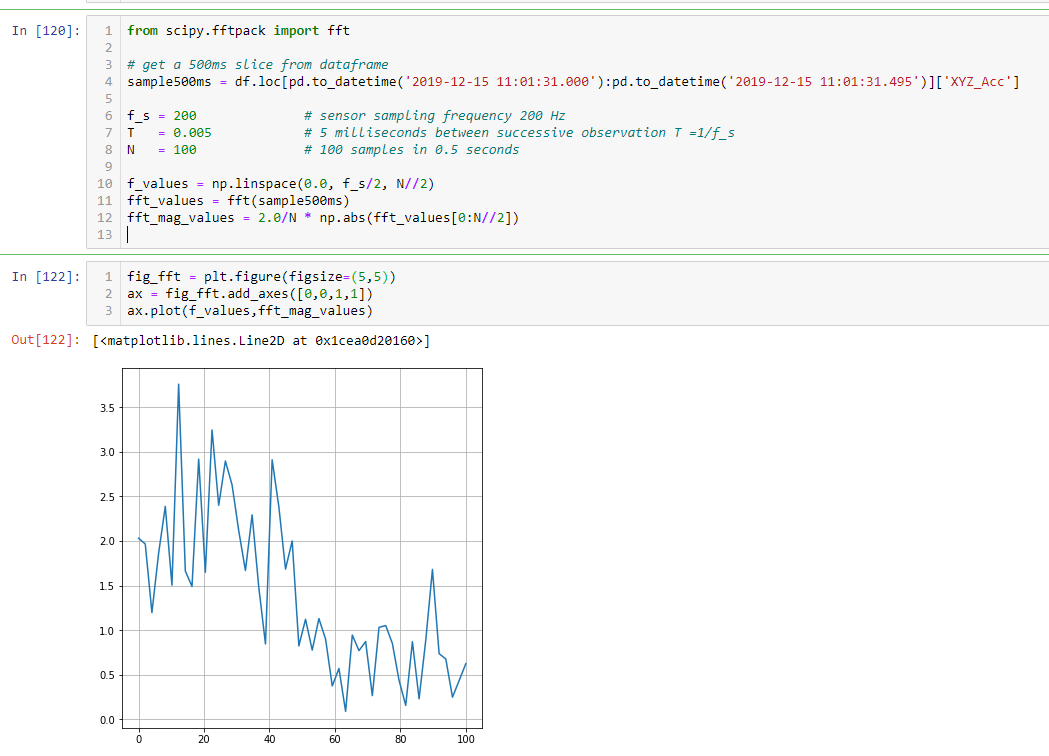

截图：

​

​

我现在的困难是如何从这些数据中提取特征，如不规则性、基频、通量等。

有人能把我引向正确的方向吗？

更新06/01/2019 -为我的问题添加更多上下文。

我在机器学习方面相对较新，所以任何反馈都很感激。X，Y，Z是线性加速度信号，以200 Hz的频率从智能手机中采样。我试图通过分析光谱和时间统计来检测道路异常。

下面是csv文件的一个示例，它被解析成一个熊猫数据，并以时间戳作为索引。

X,Y,Z,Latitude,Longitude,Speed,timestamp
0.8756,-1.3741,3.4166,35.894833,14.354166,11.38,2019-12-15 11:01:30:750
1.0317,-0.2728,1.5602,35.894833,14.354166,11.38,2019-12-15 11:01:30:755
1.0317,-0.2728,1.5602,35.894833,14.354166,11.38,2019-12-15 11:01:30:760
1.0317,-0.2728,1.5602,35.894833,14.354166,11.38,2019-12-15 11:01:30:765
-0.1669,-1.9912,-4.2043,35.894833,14.354166,11.38,2019-12-15 11:01:30:770
-0.1669,-1.9912,-4.2043,35.894833,14.354166,11.38,2019-12-15 11:01:30:775
-0.1669,-1.9912,-4.2043,35.894833,14.354166,11.38,2019-12-15 11:01:30:780

在回答“francis”时，将通过以下代码添加两列：

df['XYZ_Acc_Mag'] = (abs(df['X']) + abs(df['Y']) + abs(df['Z']))
df['XYZ_Acc'] = (df['X'] + df['Y'] + df['Z'])

“XYZ_Acc_Mag”用于提取时间统计数据。

“XYZ_Acc”将用于提取光谱统计数据。

​

​

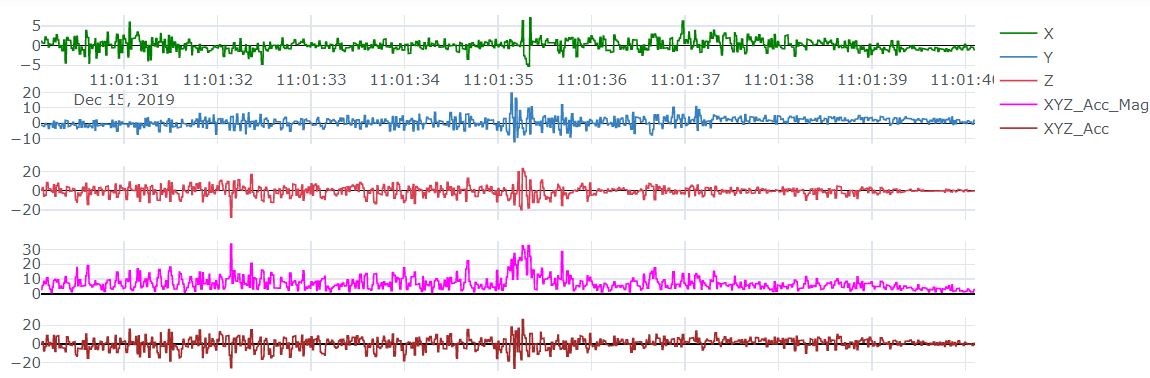

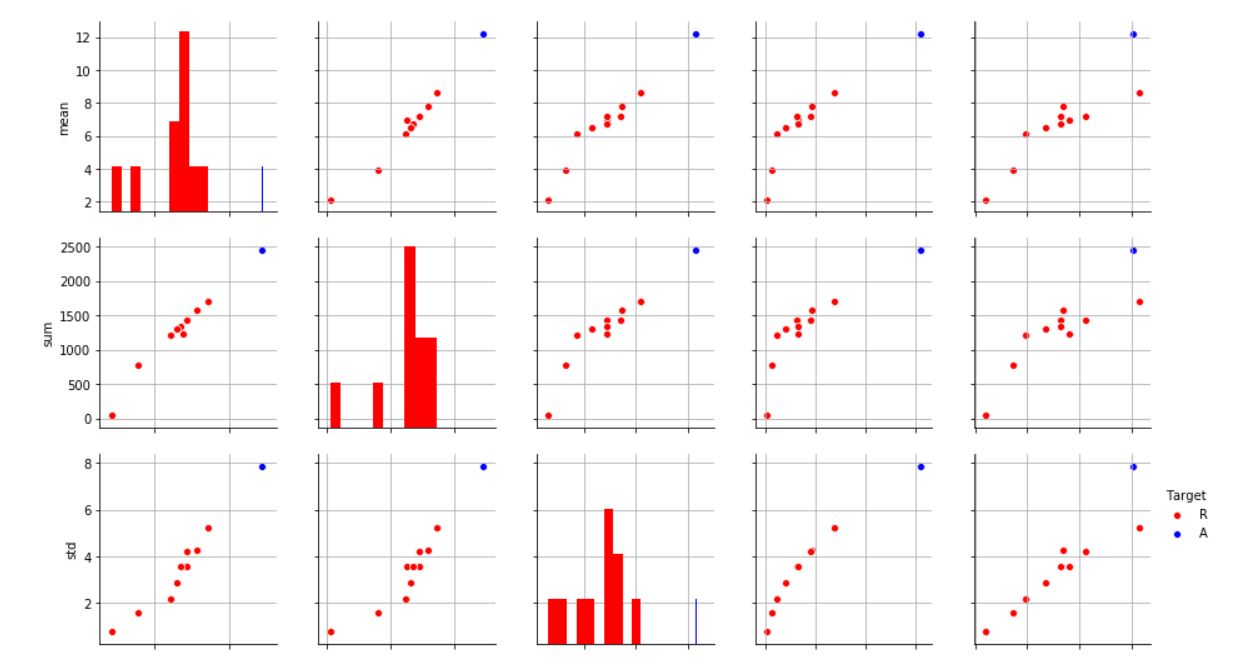

然后在0.5秒的频率下对数据'XYZ_Acc_Mag‘进行采样，并在一个新的数据帧中提取均值、标准差等时间统计数据。对图显示了上面线图中11:01:35所显示的异常。

​

​

现在回到我原来的问题。我重新采样数据'XYZ_Acc'，也是在0.5秒，并获得幅度数组'fft_mag_values‘。问题是我如何提取时间特征，如不规则性，基频，通量等？

Answer 1

由于“XYZ_Acc”被定义为信号各分量的线性组合，因此取其DFT是有意义的。它相当于在方向(1,1,1)上使用一维声功率计。但是可以采用更多与物理能量相关的观点。计算DFT类似于将信号写入正弦波之和。如果加速度矢量写入：

​

​

相应的速度矢量可以写：

​

​

比动能写道：

​

​

该方法要求在每个频率对应的幅度之前计算DFT a每个分量。

另一个问题是，DFT的目的是计算一个周期信号的离散福里尔变换，该信号是通过对帧进行周期化来构建的。然而，实际帧绝不是周期信号的周期，重复周期会在帧的末尾/开始产生人为的不连续。通过光谱泄漏框架的加窗，可以减少光谱域强不连续的影响。计算真实到复杂的DFT会导致功率分配，其特征是在特定频率上出现峰值.

此外，如为什么使用FFT在信号中舍入频率值？所示，给定峰值的频率更好地估计为功率密度的平均频率。

另一个估计基频的工具是计算信号的自相关:它在信号周期附近更高。由于信号是由三个分量组成的向量，所以可以建立一个自相关矩阵。它是一次3x3 Hermitian矩阵，因此具有真实的特征值。高特征值的极大值可以被描绘为振幅的大小，而对应的特征向量是一个复杂的方向，有点类似于组合成角偏移的振动方向。角偏移可以发出椭球体振动的信号。

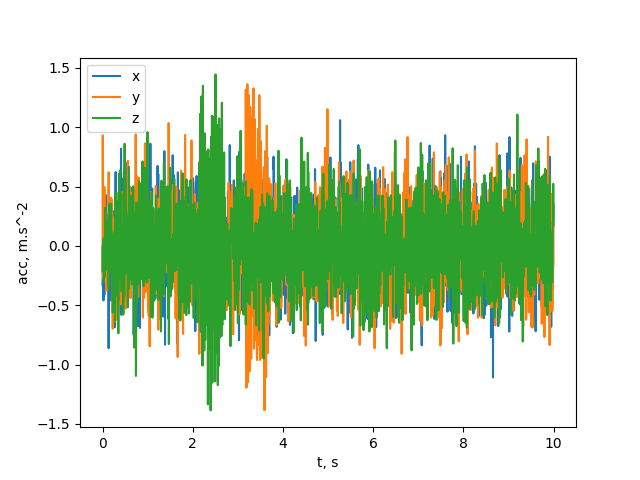

这里是一个假信号，通过添加一个高斯噪声和正弦波来构建：

​

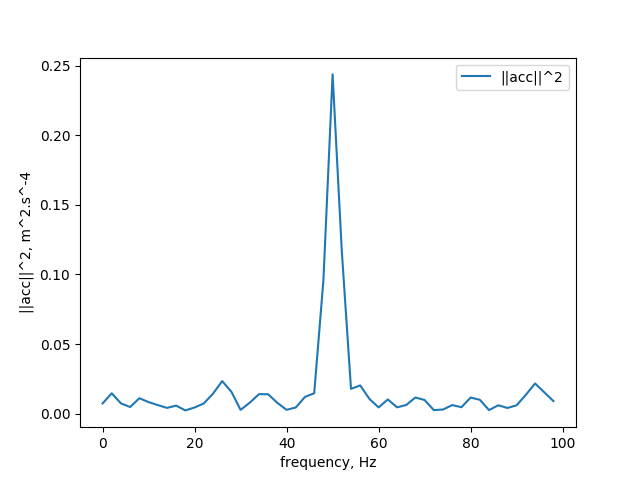

这里是在正弦波上重叠的给定帧的功率密度谱：

​

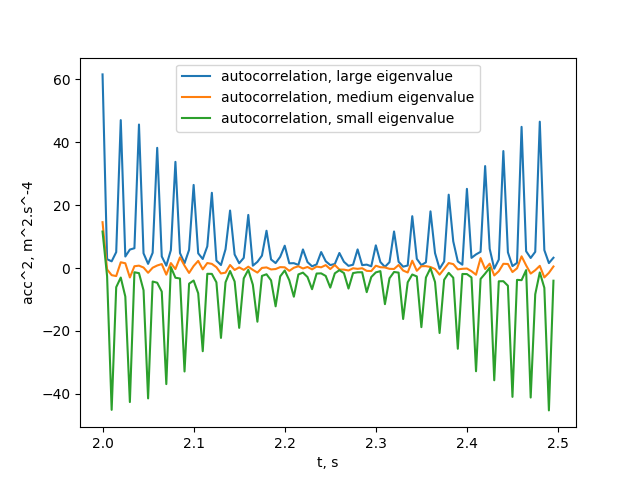

这是同一帧自相关的特征值，其中50 the正弦波的周期是可见的。垂直缩放是错误的：

​

下面是一个示例代码：

import matplotlib.pyplot as plt
import numpy as np
import scipy.signal

n=2000
t=np.linspace(0.,n/200,num=n,endpoint=False)

# an artificial signal, just for tests
ax=0.3*np.random.normal(0,1.,n)
ay=0.3*np.random.normal(0,1.,n)
az=0.3*np.random.normal(0,1.,n)

ay[633:733]=ay[633:733]+np.sin(2*np.pi*30*t[633:733])
az[433:533]=az[433:533]+np.sin(2*np.pi*50*t[433:533])

#ax=np.sin(2*np.pi*10*t)
#ay=np.sin(2*np.pi*30*t)
#az=np.sin(2*np.pi*50*t)

plt.plot(t,ax, label='x')
plt.plot(t,ay, label='y')
plt.plot(t,az, label='z')

plt.xlabel('t, s')
plt.ylabel('acc, m.s^-2')
plt.legend()
plt.show()

#splitting the sgnal into frames of 0.5s
noiseheight=0.
for i in range(2*(n/200)):
    print 'frame', i,' time ', i*0.5, ' s'
    framea=np.zeros((100,3))
    framea[:,0]=ax[i*100:i*100+100]
    framea[:,1]=ay[i*100:i*100+100]
    framea[:,2]=az[i*100:i*100+100]

    #for that frame, apply window. Factor 2 so that average remains 1.
    window = np.hanning(100)
    framea[:,0]=framea[:,0]*window*2
    framea[:,1]=framea[:,1]*window*2
    framea[:,2]=framea[:,2]*window*2

    #DFT transform.
    hatacc=np.fft.rfft(framea,axis=0, norm=None)
    # scaling by length of frame.
    hatacc=hatacc/100.
    #computing the magnitude : all non-zero frequency are doubled to merge energy in bin N-k  exp(-2ik/n) to bin k
    accmag=2*(np.abs(hatacc[:,0])*np.abs(hatacc[:,0])+np.abs(hatacc[:,1])*np.abs(hatacc[:,1])+np.abs(hatacc[:,2])*np.abs(hatacc[:,2]))
    accmag[0]=accmag[0]*0.5

    #first frame says something about noise
    if i==0:
         noiseheight=2.*np.max(accmag)
    if np.max(accmag)>noiseheight:
       peaks, peaksdat=scipy.signal.find_peaks(accmag, height=noiseheight)

       timestep=0.005
       freq= np.fft.fftfreq(100, d=timestep)
       #see https://stackoverflow.com/questions/54714169/why-are-frequency-values-rounded-in-signal-using-fft/54775867#54775867
       # frequencies of peaks are better estimated as mean frequency of peak, with respect to power density
       for ind in peaks:
           totalweight=accmag[ind-2]+accmag[ind-1]+accmag[ind]+accmag[ind+1]+accmag[ind+2]
           totalweightedfreq=accmag[ind-2]*freq[ind-2]+accmag[ind-1]*freq[ind-1]+accmag[ind]*freq[ind]+accmag[ind+1]*freq[ind+1]+accmag[ind+2]*freq[ind+2]
           print 'found peak at frequency' , totalweightedfreq/totalweight, ' of height', accmag[ind]

       #ploting

       plt.plot(freq[0:50],accmag[0:50], label='||acc||^2')

       plt.xlabel('frequency, Hz')
       plt.ylabel('||acc||^2, m^2.s^-4')
       plt.legend()
       plt.show()


       #another approach to find fundamental frequencies: computing the autocorrelation of the windowed signal and searching for maximums.
       #building the autocorellation matrix
       autocorr=np.zeros((100,3,3), dtype=complex)
       acxfft=np.fft.fft(framea[:,0],axis=0, norm=None)
       acyfft=np.fft.fft(framea[:,1],axis=0, norm=None)
       aczfft=np.fft.fft(framea[:,2],axis=0, norm=None)
       acxfft[0]=0.
       acyfft[0]=0.
       aczfft[0]=0.

       autocorr[:,0,0]=np.fft.ifft(acxfft*np.conj(acxfft),axis=0, norm=None)
       autocorr[:,0,1]=np.fft.ifft(acxfft*np.conj(acyfft),axis=0, norm=None)
       autocorr[:,0,2]=np.fft.ifft(acxfft*np.conj(aczfft),axis=0, norm=None)
       autocorr[:,1,0]=np.fft.ifft(acyfft*np.conj(acxfft),axis=0, norm=None)
       autocorr[:,1,1]=np.fft.ifft(acyfft*np.conj(acyfft),axis=0, norm=None)
       autocorr[:,1,2]=np.fft.ifft(acyfft*np.conj(aczfft),axis=0, norm=None)
       autocorr[:,2,0]=np.fft.ifft(aczfft*np.conj(acxfft),axis=0, norm=None)
       autocorr[:,2,1]=np.fft.ifft(aczfft*np.conj(acyfft),axis=0, norm=None)
       autocorr[:,2,2]=np.fft.ifft(aczfft*np.conj(aczfft),axis=0, norm=None)
       # at a given time, the 3x3 matrix autocorr is Hermitian.
       #Its eigenvalues are real, its unitary eigenvectors signals directions of vibrations and phase between components.
       autocorreigval=np.zeros((100,3))
       autocorreigvec=np.zeros((100,3,3), dtype=complex)
       for j in range(100):
           autocorreigval[j,:], autocorreigvec[j,:,:]=np.linalg.eigh(autocorr[j,:,:],UPLO='L')


       peaks, peaksdat=scipy.signal.find_peaks(autocorreigval[:50,2], 0.3*autocorreigval[0,2])
       cleared=np.zeros(len(peaks))
       peakperiod=np.zeros(len(peaks))
       for j in range(len(peaks)):
           totalweight=autocorreigval[peaks[j]-1,2]+autocorreigval[peaks[j],2]+autocorreigval[peaks[j]+1,2]
           totalweightedperiod=0.005*(autocorreigval[peaks[j]-1,2]*(peaks[j]-1)+autocorreigval[peaks[j],2]*(peaks[j])+autocorreigval[peaks[j]+1,2]*(peaks[j]+1))
           peakperiod[j]=totalweightedperiod/totalweight
       #cleared[0]=1.
       fundfreq=1
       for j in range(len(peaks)):
            if cleared[j]==0:
                 print "found fundamental frequency :", 1.0/(peakperiod[j]), 'eigenvalue', autocorreigval[peaks[j],2],' dir vibration ', autocorreigvec[peaks[j],:,2]
                 for k in range(j,len(peaks),1):
                     mm=np.zeros(1)
                     np.floor_divide(peakperiod[k],peakperiod[j],out=mm)
                     if ( np.abs(peakperiod[k]-peakperiod[j]*mm[0])< 0.2*peakperiod[j] or np.abs(peakperiod[k]-(peakperiod[j])*(mm[0]+1))< 0.2*peakperiod[j])  :
                          cleared[k]=fundfreq
                     #else :
                     #    print k,j,mm[0]
                     #    print peakperiod[k], peakperiod[j]*mm[0], peakperiod[j]*(mm[0]+1)  , peakperiod[j]
                 fundfreq=fundfreq+1

       plt.plot(t[i*100:i*100+100],autocorreigval[:,2], label='autocorrelation, large eigenvalue')
       plt.plot(t[i*100:i*100+100],autocorreigval[:,1], label='autocorrelation, medium eigenvalue')
       plt.plot(t[i*100:i*100+100],autocorreigval[:,0], label='autocorrelation, small eigenvalue')

       plt.xlabel('t, s')
       plt.ylabel('acc^2, m^2.s^-4')
       plt.legend()
       plt.show()

产出如下：

frame 0  time  0.0  s
frame 1  time  0.5  s
frame 2  time  1.0  s
frame 3  time  1.5  s
frame 4  time  2.0  s
found peak at frequency 50.11249238149811  of height 0.2437842149351196
found fundamental frequency : 50.31467771196368 eigenvalue 47.03344783764712  dir vibration  [-0.11441502+0.00000000e+00j  0.0216911 +2.98101624e-18j
 -0.9931962 -5.95276353e-17j]
frame 5  time  2.5  s
frame 6  time  3.0  s
found peak at frequency 30.027895460975156  of height 0.3252387031089667
found fundamental frequency : 29.60690406120401 eigenvalue 61.51059682797539  dir vibration  [ 0.11384195+0.00000000e+00j -0.98335779-4.34688198e-17j
 -0.14158908+3.87566125e-18j]
frame 7  time  3.5  s
found peak at frequency 26.39622018109896  of height 0.042081187689137545
found fundamental frequency : 67.65844834016518 eigenvalue 6.875616417422696  dir vibration  [0.8102307 +0.00000000e+00j 0.32697001-8.83058693e-18j
 0.48643275-4.76094302e-17j]
frame 8  time  4.0  s
frame 9  time  4.5  s

频率分别为50 as和30 as，分别为50.11/50.31Hz和30.02/29.60Hz，方向也相当精确。在26.39Hz/67.65Hz的最后一个特征可能是垃圾，因为这两种方法具有不同的频率和较低的幅度/特征值。

关于监测路面以改善维修，我知道我的公司有一个叫做Aigle3D的项目。一辆面包车后部安装的激光以千分尺的精度以公路速度扫描道路。这辆货车还配备了服务器、摄像机和其他传感器，从而提供了大量关于道路几何形状和缺陷的数据，目前覆盖了数百公里的法国国家公路网。检测和修补早期的小缺陷和裂缝，可能会以有限的成本延长道路的使用寿命。如果有用的话，来自每日用户的加速度计的数据确实可以完成监测系统，当出现一个大坑洞时，就能产生更快的反应。
