在nand2tetris中实现MUX门时的比较误差

Question

我正试图在nand2tetris课程中实现一个MUX (复用器)门。我第一次尝试自己，但我犯了一个错误。但无论我改变了什么，我总是会犯错误。所以我试着在线检查一些代码，这是大多数人使用的：

CHIP Mux {
    IN a, b, sel;
    OUT out;

    PARTS:
    Not(in=sel, out=nsel);
    And(a=sel, b=b, out=c1);
    And(a=nsel, b=a, out=c2);
    Or(a=c1, b=c2, out=out);
}

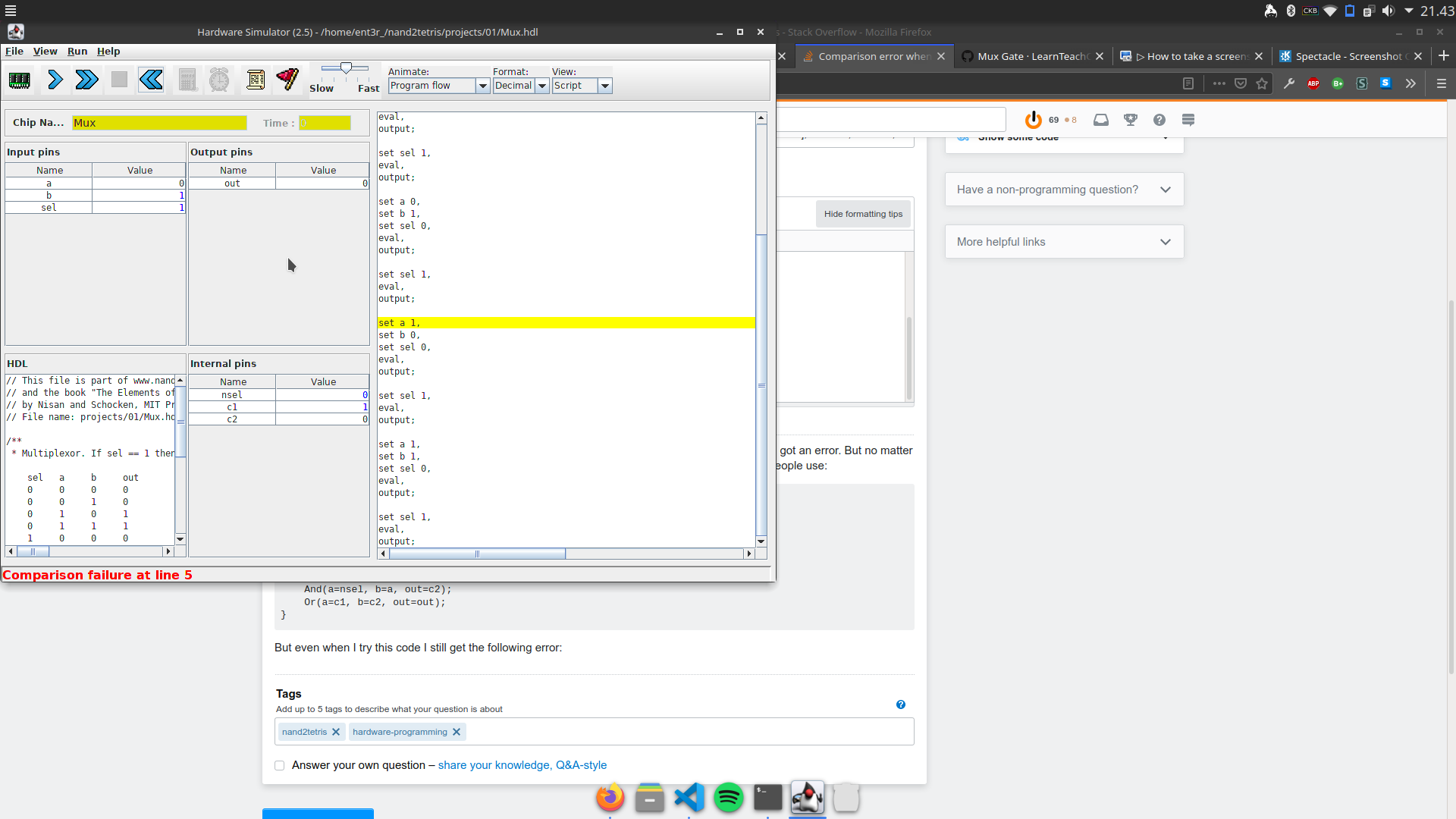

但是，即使当我尝试这段代码时，我仍然会得到以下错误：

​

作为真值表我得到的是：

|   a   |   b   |  sel  |  out  |
|   0   |   0   |   0   |   0   |
|   0   |   0   |   1   |   0   |
|   0   |   1   |   0   |   0   |
|   0   |   1   |   1   |   0   |

我应该得到的是：

|   a   |   b   |  sel  |  out  |
|   0   |   0   |   0   |   0   |
|   0   |   0   |   1   |   0   |
|   0   |   1   |   0   |   0   |
|   0   |   1   |   1   |   1   |
|   1   |   0   |   0   |   1   |
|   1   |   0   |   1   |   0   |
|   1   |   1   |   0   |   1   |
|   1   |   1   |   1   |   1   |

我有最新的软件套件每2020-01-13

Answer 1

从可以看到的输入引脚是：

a = 0
b = 1
sel = 1

你的内销是：

nsel = 1
c1   = 1
c2   = 0

到目前为止，一切都如期而至。

在这种情况下，期望得到 out = 1，然后得到out = 0。由于失败，测试脚本此时停止。

现在可能有两个原因：

1)没有加载正确的Mux.hdl，因为如果计算Or(c1,c2)，就会得到1，这是正确的。如果您将And门替换为Or，它将解释故障。

2) Or.hdl的实现是incorrect.Mux，如果该文件存在于同一目录中，则使用Or网关的版本。

因此，首先在硬件模拟器中验证您的代码，然后验证您的Or.hdl实现。后者可以通过从项目目录中临时删除Or.hdl来完成。硬件模拟器将加载内置版本的Or门.
