无法在SK3DNode上显示雪碧

Question

我在SpriteKit场景中显示一些基本的三维几何，使用SK3DNode实例来显示SceneKit场景的内容，如苹果公司的文章中所解释的那样。

我已经能够使用SceneKit节点转换和SK3DNode的位置/视口大小来定位节点和3D内容。

接下来，我想在我的SpriteKit场景中显示一些其他精灵，覆盖在3D内容之上，但我无法这样做: SK3DNode的内容总是绘制在顶部。

我已经尝试指定SK3DNode和SKSpriteNode的SK3DNode属性，但没有效果。

来自苹果在SK3DNode上的文档：

使用SK3DNode对象将3D SceneKit内容合并到一个基于SpriteKit的游戏中。当SpriteKit呈现节点时，首先动画并呈现SceneKit场景。然后将呈现的图像合成到SpriteKit场景中。使用scnScene属性指定要呈现的SceneKit场景。

(强调地雷)

对于z顺序，它有点模糊(它似乎只提到呈现发生的时间顺序)。

我已经组装了一个基于GitHub的最小演示项目；相关代码是：

1. SceneKit场景

import SceneKit
class SceneKitScene: SCNScene {

    override init() {
        super.init()

        let box = SCNBox(width: 10, height: 10, length: 10, chamferRadius: 0)
        let material = SCNMaterial()
        material.diffuse.contents = UIColor.green
        box.materials = [material]

        let boxNode = SCNNode(geometry: box)
        boxNode.transform = SCNMatrix4MakeRotation(.pi/2, 1, 1, 1)

        self.rootNode.addChildNode(boxNode)
    }

    required init?(coder: NSCoder) {
        fatalError("init(coder:) has not been implemented")
    }
}

2. SpriteKit场景

import SpriteKit
class SpriteKitScene: SKScene {

    override init(size: CGSize) {
        super.init(size: size)

        // Scene Background
        self.backgroundColor = .red

        // 3D Node
        let objectNode = SK3DNode(viewportSize: size)
        objectNode.scnScene = SceneKitScene()
        addChild(objectNode)
        objectNode.position = CGPoint(x: size.width/2, y: size.height/2)

        let camera = SCNCamera()
        let cameraNode = SCNNode()
        cameraNode.camera = camera
        objectNode.pointOfView = cameraNode
        objectNode.pointOfView?.position = SCNVector3(x: 0, y: 0, z: 60)
        objectNode.zPosition = -100

        // 2D Sprite
        let sprite = SKSpriteNode(color: .yellow, size: CGSize(width: 250, height: 60))
        sprite.position = objectNode.position
        sprite.zPosition = +100
        addChild(sprite)
    }

    required init?(coder aDecoder: NSCoder) {
        fatalError("init(coder:) has not been implemented")
    }
}

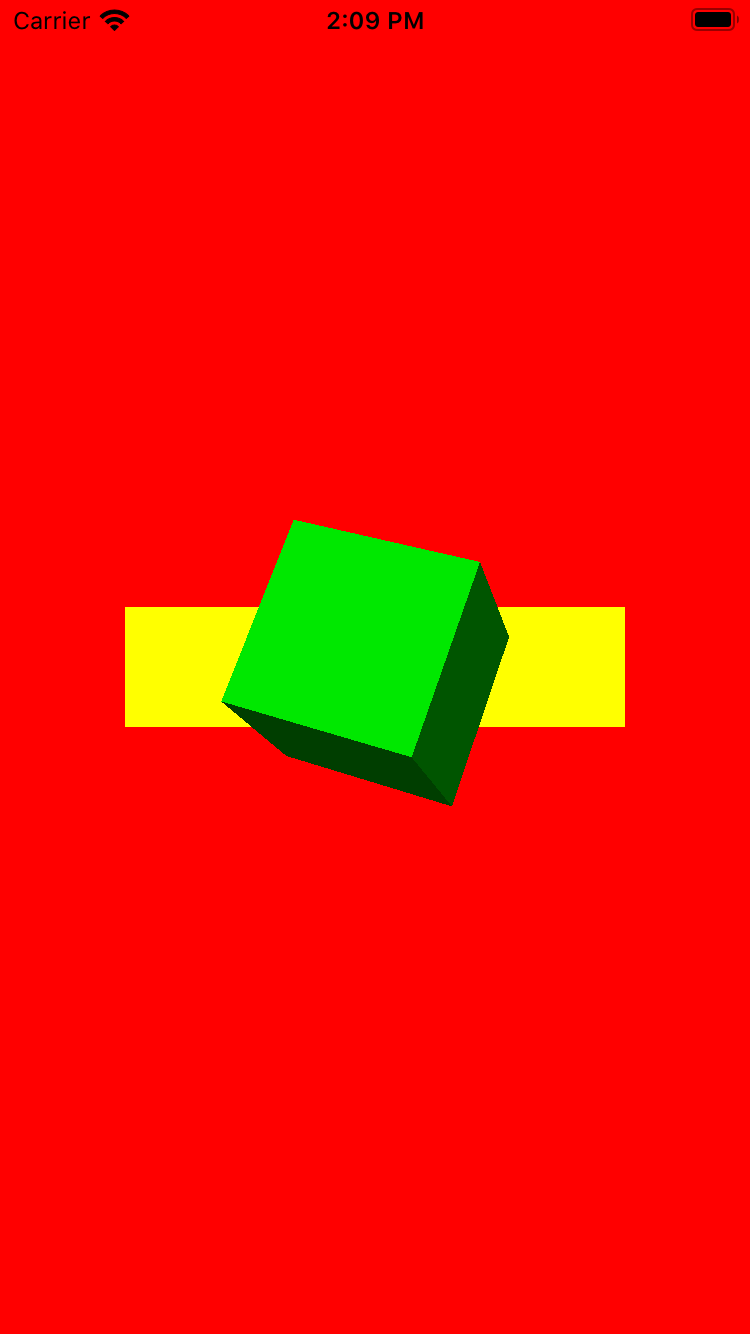

...And 呈现的结果是：

​

​

(我想要黄色矩形上方的绿色框)

Answer 1

我和苹果公司发生了一起技术支持事件，他们刚刚联系到我。解决办法其实很简单。

如果您希望2D精灵在SK3DNodes之上呈现，则需要停止SK3DNodes的内容写入深度缓冲区。

为此，只需将writesToDepthBuffer设置为SCNMaterial上的false即可。

...

let material = SCNMaterial()
material.diffuse.contents = UIColor.green
material.writesToDepthBuffer = false

...

轰隆隆。很管用。

Answer 2

请注意，这只是我偶然发现的。，我不知道它为什么会起作用，如果没有进一步的理解，我可能不会相信它，但也许它会帮助我找到一个解释或一个真正的解决方案。

似乎有一个SKShapeNode (带一个填充)与一个SK3DNode (或者作为一个兄弟，一个兄弟树的一部分，或者一个子)按照正确的顺序绘制它。SKShapeNode似乎也不需要与SK3DNode交叉。

填充是很重要的，因为有一个透明的填充使得这不起作用。中风似乎没有任何效果。

一个非常小尺寸和几乎为零阿尔法填充的SKShapeNode也能工作。

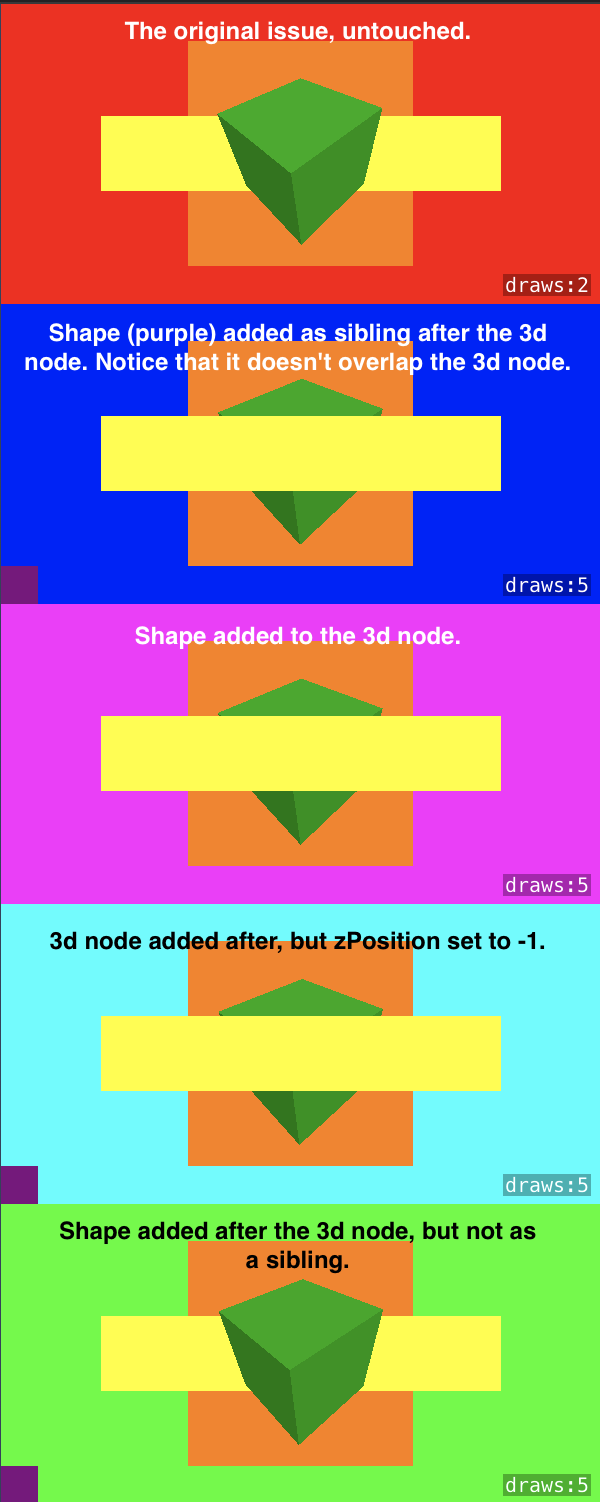

这是我的操场：

import PlaygroundSupport
import SceneKit
import SpriteKit

let viewSize = CGSize(width: 300, height: 150)
let viewportSize: CGFloat = viewSize.height * 0.75

func skview(color: UIColor, index: Int) -> SKView {
    let scene = SKScene(size: viewSize)
    scene.backgroundColor = color

    let view = SKView(
        frame: CGRect(
            origin: CGPoint(x: 0, y: CGFloat(index) * viewSize.height),
            size: viewSize
        )
    )
    view.presentScene(scene)
    view.showsDrawCount = true

    // Draw the box of the 3d node view port
    let viewport = SKSpriteNode(color: .orange, size: CGSize(width: viewportSize, height: viewportSize))
    viewport.position = CGPoint(x: viewSize.width / 2, y: viewSize.height / 2)
    scene.addChild(viewport)

    return view
}

func cube() -> SK3DNode {
    let mat = SCNMaterial()
    mat.diffuse.contents = UIColor.green

    let box = SCNBox(width: viewportSize, height: viewportSize, length: viewportSize, chamferRadius: 0)
    box.firstMaterial = mat

    let boxNode3d = SCNNode(geometry: box)
    boxNode3d.runAction(.repeatForever(.rotateBy(x: 10, y: 10, z: 10, duration: 10)))

    let scene = SCNScene()
    scene.rootNode.addChildNode(boxNode3d)

    let boxNode2d = SK3DNode(viewportSize: CGSize(width: viewportSize, height: viewportSize))
    boxNode2d.position = CGPoint(x: viewSize.width / 2, y: viewSize.height / 2)
    boxNode2d.scnScene = scene

    return boxNode2d
}

func shape() -> SKShapeNode {
    let shape = SKShapeNode(rectOf: CGSize(width: viewSize.height / 4, height: viewSize.height / 4))
    shape.strokeColor = .clear
    shape.fillColor = .purple
    return shape
}

func rect(_ color: UIColor) -> SKSpriteNode {
    let sp = SKSpriteNode(texture: nil, color: color, size: CGSize(width: 200, height: viewSize.height / 4))
    sp.position = CGPoint(x: viewSize.width / 2, y: viewSize.height / 2)
    return sp
}

// The original issue, untouched.
func v1() -> SKView {
    let v = skview(color: .red, index: 0)

    v.scene?.addChild(cube())
    v.scene?.addChild(rect(.yellow))

    return v
}

// Shape added as sibling after the 3d node. Notice that it doesn't overlap the SK3DNode.
func v2() -> SKView {
    let v = skview(color: .blue, index: 1)

    v.scene?.addChild(cube())
    v.scene?.addChild(shape())
    v.scene?.addChild(rect(.yellow))

    return v
}

// Shape added to the 3d node.
func v3() -> SKView {
    let v = skview(color: .magenta, index: 2)

    let box = cube()
    box.addChild(shape())

    v.scene?.addChild(box)
    v.scene?.addChild(rect(.yellow))

    return v
}

// 3d node added after, but zPos set to -1.
func v4() -> SKView {
    let v = skview(color: .cyan, index: 3)

    v.scene?.addChild(shape())
    v.scene?.addChild(rect(.yellow))

    let box = cube()
    box.zPosition = -1
    v.scene?.addChild(box)

    return v
}

// Shape added after the 3d node, but not as a sibling.
func v5() -> SKView {
    let v = skview(color: .green, index: 4)

    let parent = SKNode()
    parent.addChild(cube())
    parent.addChild(rect(.yellow))

    v.scene?.addChild(parent)
    v.scene?.addChild(shape())

    return v
}

let container = UIView(frame: CGRect(origin: .zero, size: CGSize(width: viewSize.width, height: viewSize.height * 5)))
container.addSubview(v1())
container.addSubview(v2())
container.addSubview(v3())
container.addSubview(v4())
container.addSubview(v5())

PlaygroundPage.current.liveView = container

​

​

TL；博士

在您的代码中，尝试：

...

let shape = SKShapeNode(rectOf: CGSize(width: 0.01, height: 0.01))
shape.strokeColor = .clear
shape.fillColor = UIColor.black.withAlphaComponent(0.01)

// 3D Node
let objectNode = SK3DNode(viewportSize: size)
objectNode.addChild(shape)

...
