gtkwave中的奇异试验台行为

Question

我试图在SystemVerilog中设计一个电梯控制器。代码编译得很好，但是当我将代码放在gtkwave中时，testbench完全不同。控制器接收3种不同的输入(3层中每层一层，就像适当电梯的按钮)，并将其输出传递给电梯引擎，后者可以停留在同一层，上下两层。

这是模块的代码：

 enum logic [4:0] {fermo, sale, sale2, scende, scende2} motore;

    module ascx (input logic x0, x1, x2, clk, reset,
              output logic [4:0] y);

          enum logic [1:0] {pianoterra, primopiano, secondopiano} piani;
                    logic  [1:0] pianoatt, pianoprox;

                  always_ff@(posedge clk, posedge reset)
                  if(reset) pianoatt <= pianoterra;
                  else pianoatt <= pianoprox;

              always_comb begin
                          if(x1) pianoprox = primopiano;
                          else if(x0) pianoprox = pianoterra;
                          else if(x2) pianoprox = secondopiano;
              end

              always @(*) begin
                case(pianoatt)
                    pianoterra:   begin
                                    if(x0) assign y = fermo;    /*assign y = 5'b00001;*/
                                    if(x1) assign y = sale;     /*assign y = 5'b00010;*/
                                    if(x2) assign y = sale2;    /*assign y = 5'b00100;*/
                                  end
                    primopiano:   begin
                                    if(x0) assign y = scende;   /*assign y = 5'b01000;*/
                                    if(x1) assign y = fermo;    /*assign y = 5'b00001;*/
                                    if(x2) assign y = sale;     /*assign y = 5'b00010;*/
                                  end
                    secondopiano: begin
                                    if(x0) assign y = scende2;  /*assign y = 5'b10000;*/
                                    if(x1) assign y = scende;   /*assign y = 5'b01000;*/
                                    if(x2) assign y = fermo;    /*assign y = 5'b00001;*/
                                  end
                    default       assign y = fermo;
                  endcase
              end
endmodule

这里是测试台：

module tst_ascx();
       logic clk, reset, x0, x1, x2;
       logic [4:0] y;

       ascx dut(clk, reset, x0, x1, x2, y);

       always begin
           clk=0; #10;
           clk=1; #10;
       end

       initial begin
           $dumpfile("ascx.vcd");
           $dumpvars;

          reset=1; x0=0; x1=0; x2=0; #10;

          reset=0; x0=1; x1=0; x2=0; #10;
                   x0=0; x1=1;       #10;
                         x1=0; x2=1; #10;
                   x0=1;       x2=0; #10;
                   x0=0;       x2=1; #10;
                         x1=1; x2=0; #10;
                   x0=1; x0=0;       #10;
       end
endmodule

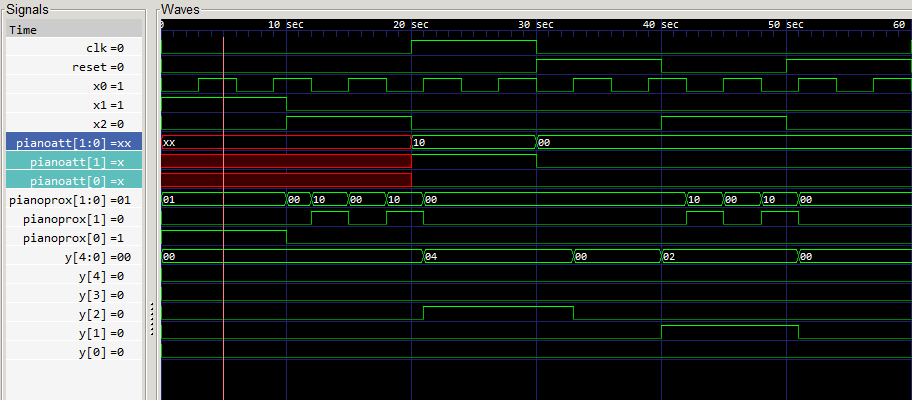

在这里，gtkwave显示：

​

如图像所示，时钟是不正确的。

输入x0不应该是周期性的，它只是表示在某个时候按下的按钮。由于这两个问题，我不能说其余的模块是否正常工作。

Answer 1

您不正确地将信号连接到您的dut。dut实例(clk)中的第一个信号连接到模块声明(x0)中的第一个端口，等等。

要避免这种常见的错误，请使用按名称连接而不是按位置连接.参见IEEEST1800-2017，23.3.2.2节，按名称连接模块实例端口。

更改：

ascx dut(clk, reset, x0, x1, x2, y);

至：

ascx dut (
    .clk    (clk),
    .reset  (reset),
    .x0     (x0),
    .x1     (x1),
    .x2     (x2),
    .y      (y)
);

与您的问题无关:不应该在assign块中使用always关键字。Refer to this explanation of a procedural continuous assignment
