DirectX和DirectXTK翻译限制

Question

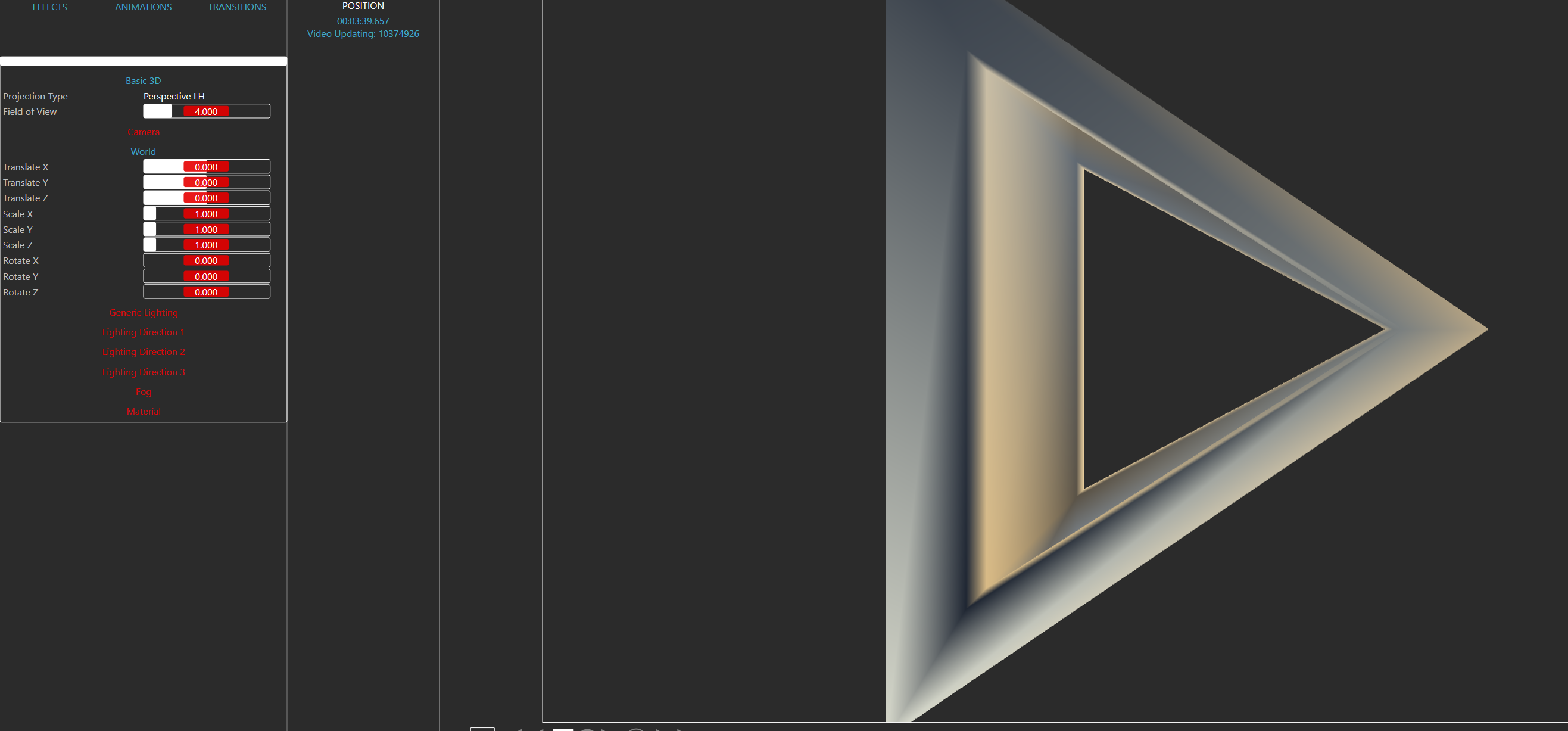

我使用DirectX工具包显示3d模型，在“渲染模型”之后显示，并显示我的金字塔：

​

​

当试图转换对象时，缩放和旋转效果很好，但我不知道如何移动对象(转换)。基本上，我正在寻找一种算法，根据当前摄像机的位置、焦点、视口和呈现的模型( DirectX工具包给我的边界框，所以它是“大小”)确定XYZ转换的最小和最大值，以便对象保持可见。

无论视图端口大小，边框总是相同的，那么如何比较它的大小与我的视图端口呢？

请原谅我的新鲜感，我不是3D开发人员，至少现在还不是。

绘制三角形的“简单呈现”示例：

Matrix proj = Matrix::CreateScale( 2.f/float(backBufferWidth),
   -2.f/float(backBufferHeight), 1.f)
   * Matrix::CreateTranslation( -1.f, 1.f, 0.f );
m_effect->SetProjection(proj);

表示标准化三角形大小为1,1,1，但这里的标准化值不起作用。

Answer 1

TL：将您的模型移动到世界各地，为翻译创建一个矩阵，并将其设置为SetWorld的世界矩阵。

Matrix world = Matrix::CreateTranslation( 2.f, 1.f, 3.f);
m_effect->SetWorld(world);

// Also be sure you have called SetView and SetProjection for the 3D camera setup
//covered in the 3D shapes / Rendering a model tutorial

您应该从3D转换的基本回顾开始，特别是world -> view -> 投影转换管道。

1. world变换执行仿射变换，以获得您要呈现到它的“世界”位置的模型。(a.k.a.“局部坐标到世界坐标转换”)。
2. 视图转换执行转换，使世界位置进入摄像机的视角(即位置和方向)(即。“查看坐标转换的世界坐标”)。
3. 投影转换执行转换，使视图位置进入实际硬件使用的规范"-1到1“范围，包括任何透视图投影(即.a)。视图坐标到“剪辑”坐标转换)。
4. 硬件本身执行最后一步，根据Direct3D SetViewport信息(即k.a)将"-1到1“转换为呈现目标中的像素位置。“剪辑”坐标到像素坐标转换)。

这篇Direct3D 9时代的文章有点过时，但它很好地涵盖了整个概念。

在DirectX工具包BasicEffect系统中，对于每个矩阵都有不同的方法：SetWorld、SetView和SetProjection。如果您想同时设置所有三个SetMatrices，也有一个助手。

简单渲染教程关注最简单的渲染形式，即2D渲染，您希望提供的坐标在自然的“像素坐标”中。

Matrix proj = Matrix::CreateScale( 2.f/float(backBufferWidth),
   -2.f/float(backBufferHeight), 1.f)
   * Matrix::CreateTranslation( -1.f, 1.f, 0.f );
m_effect->SetProjection(proj);

这个矩阵的目的基本上是“撤消”SetViewport将做什么，以便您可以在简单的像素坐标中进行思考。它不适合三维模型。

在三维造型教程中，我介绍了基本的相机模型，但我将世界矩阵作为标识，因此形状位于世界原点。

m_view = Matrix::CreateLookAt(Vector3(2.f, 2.f, 2.f),
    Vector3::Zero, Vector3::UnitY);
m_proj = Matrix::CreatePerspectiveFieldOfView(XM_PI / 4.f,
    float(backBufferWidth) / float(backBufferHeight), 0.1f, 10.f);

在绘制模型教程中，我还将世界矩阵作为恒等式。我在基本游戏数学教程中了解了这方面的基础知识。

仿射变换的一个优点是，您可以通过将各个转换连接在一起来同时执行它们。点p由矩阵W变换，再由矩阵V变换，再由矩阵P变换，与用矩阵W * V * P变换的点p相同。
