Tensorflow对象-API:将ssd模型转换为tflite并在python中使用它

Question

我很难将给定的tensorflow模型转换为tflite模型，然后使用它。我已经发布了一个问题，其中我描述了我的问题，但没有分享我正在工作的模型，因为我是不允许的。因为我找不到这样的答案，所以我尝试转换一个公共模型(tpu)。

这里是来自对象检测api的colab教程。我只是运行整个脚本而没有更改(它是相同的模型)，并下载了生成的模型(有元数据和没有元数据)。我上传了他们的这里和coco17列车数据集的一个样本图片。

我试图在python中直接使用这些模型，但是结果就像垃圾一样。

下面是我使用的代码，我遵循了这个指南。我更改了rects、分数和类的索引，因为否则结果格式不正确。

#interpreter = tf.lite.Interpreter("original_models/model.tflite")
interpreter = tf.lite.Interpreter("original_models/model_with_metadata.tflite")

interpreter.allocate_tensors()
input_details = interpreter.get_input_details()
output_details = interpreter.get_output_details()

size = 640

def draw_rect(image, box):
    y_min = int(max(1, (box[0] * size)))
    x_min = int(max(1, (box[1] * size)))
    y_max = int(min(size, (box[2] * size)))
    x_max = int(min(size, (box[3] * size)))

    # draw a rectangle on the image
    cv2.rectangle(image, (x_min, y_min), (x_max, y_max), (255, 255, 255), 2)

file = "images/000000000034.jpg"


img = cv2.imread(file)
new_img = cv2.resize(img, (size, size))
new_img = cv2.cvtColor(new_img, cv2.COLOR_BGR2RGB)

interpreter.set_tensor(input_details[0]['index'], [new_img.astype("f")])

interpreter.invoke()
rects = interpreter.get_tensor(
    output_details[1]['index'])

scores = interpreter.get_tensor(
    output_details[0]['index'])

classes = interpreter.get_tensor(
    output_details[3]['index'])


for index, score in enumerate(scores[0]):
        draw_rect(new_img,rects[0][index])
        #print(rects[0][index])
        print("scores: ",scores[0][index])
        print("class id: ", classes[0][index])
        print("______________________________")


cv2.imshow("image", new_img)
cv2.waitKey(0)
cv2.destroyAllWindows()

这将导致以下控制台输出

scores:  0.20041436
class id:  51.0
______________________________
scores:  0.08925027
class id:  34.0
______________________________
scores:  0.079722285
class id:  34.0
______________________________
scores:  0.06676647
class id:  71.0
______________________________
scores:  0.06626186
class id:  15.0
______________________________
scores:  0.059938848
class id:  86.0
______________________________
scores:  0.058229476
class id:  34.0
______________________________
scores:  0.053791136
class id:  37.0
______________________________
scores:  0.053478718
class id:  15.0
______________________________
scores:  0.052847564
class id:  43.0
______________________________

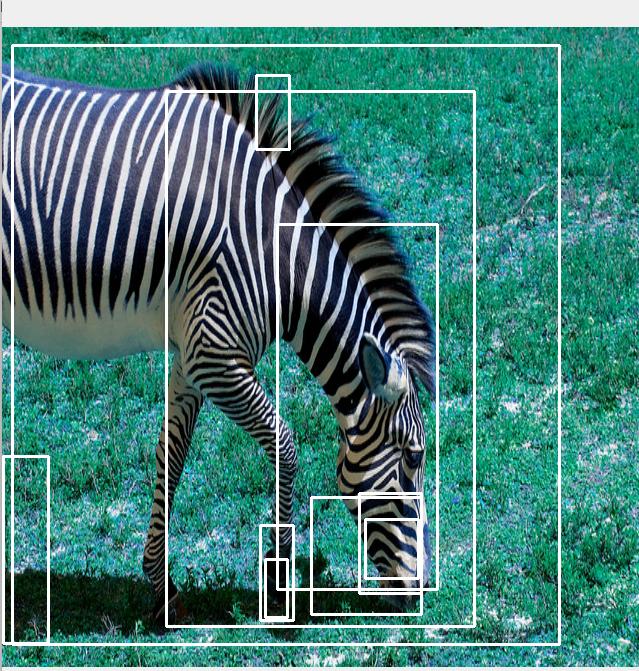

以及由此产生的图像

​

。

我尝试了不同的图像从口腔训练数据集，但没有得到良好的结果。我认为输出层被破坏了，或者可能缺少了一些后处理？

我还尝试使用来自官方媒体--流动文献的转换方法。

import tensorflow as tf

saved_model_dir = 'tf_models/ssd_mobilenet_v2_fpnlite_640x640_coco17_tpu-8/saved_model/'
    # Convert the model
    converter = tf.lite.TFLiteConverter.from_saved_model(saved_model_dir) # path to the SavedModel directory
tflite_model = converter.convert()

# Save the model.
with open('model.tflite', 'wb') as f:
      f.write(tflite_model)

但是当我尝试使用这个模型时，我得到了一个ValueError: Cannot set tensor: Dimension mismatch. Got 640 but expected 1 for dimension 1 of input 0.

有人知道我做错了什么吗？

更新:在Farmmakers建议之后，我尝试在最后通过简短的脚本更改模型的输入维度。以前的形状是：

[{'name': 'serving_default_input_tensor:0',
  'index': 0,
  'shape': array([1, 1, 1, 3], dtype=int32),
  'shape_signature': array([ 1, -1, -1,  3], dtype=int32),
  'dtype': numpy.uint8,
  'quantization': (0.0, 0),
  'quantization_parameters': {'scales': array([], dtype=float32),
   'zero_points': array([], dtype=int32),
   'quantized_dimension': 0},
  'sparsity_parameters': {}}]

因此，仅仅增加一维是不够的。因此我使用了interpreter.resize_tensor_input(0, [1,640,640,3])。现在，它可以通过网络传送图像。

不幸的是，我无法理解输出的意义。以下是输出细节的打印：

[{'name': 'StatefulPartitionedCall:6',
  'index': 473,
  'shape': array([    1, 51150,     4], dtype=int32),
  'shape_signature': array([    1, 51150,     4], dtype=int32),
  'dtype': numpy.float32,
  'quantization': (0.0, 0),
  'quantization_parameters': {'scales': array([], dtype=float32),
   'zero_points': array([], dtype=int32),
   'quantized_dimension': 0},
  'sparsity_parameters': {}},
 {'name': 'StatefulPartitionedCall:0',
  'index': 2233,
  'shape': array([1, 1], dtype=int32),
  'shape_signature': array([ 1, -1], dtype=int32),
  'dtype': numpy.float32,
  'quantization': (0.0, 0),
  'quantization_parameters': {'scales': array([], dtype=float32),
   'zero_points': array([], dtype=int32),
   'quantized_dimension': 0},
  'sparsity_parameters': {}},
 {'name': 'StatefulPartitionedCall:5',
  'index': 2198,
  'shape': array([1], dtype=int32),
  'shape_signature': array([1], dtype=int32),
  'dtype': numpy.float32,
  'quantization': (0.0, 0),
  'quantization_parameters': {'scales': array([], dtype=float32),
   'zero_points': array([], dtype=int32),
   'quantized_dimension': 0},
  'sparsity_parameters': {}},
 {'name': 'StatefulPartitionedCall:7',
  'index': 493,
  'shape': array([    1, 51150,    91], dtype=int32),
  'shape_signature': array([    1, 51150,    91], dtype=int32),
  'dtype': numpy.float32,
  'quantization': (0.0, 0),
  'quantization_parameters': {'scales': array([], dtype=float32),
   'zero_points': array([], dtype=int32),
   'quantized_dimension': 0},
  'sparsity_parameters': {}},
 {'name': 'StatefulPartitionedCall:1',
  'index': 2286,
  'shape': array([1, 1, 1], dtype=int32),
  'shape_signature': array([ 1, -1, -1], dtype=int32),
  'dtype': numpy.float32,
  'quantization': (0.0, 0),
  'quantization_parameters': {'scales': array([], dtype=float32),
   'zero_points': array([], dtype=int32),
   'quantized_dimension': 0},
  'sparsity_parameters': {}},
 {'name': 'StatefulPartitionedCall:2',
  'index': 2268,
  'shape': array([1, 1], dtype=int32),
  'shape_signature': array([ 1, -1], dtype=int32),
  'dtype': numpy.float32,
  'quantization': (0.0, 0),
  'quantization_parameters': {'scales': array([], dtype=float32),
   'zero_points': array([], dtype=int32),
   'quantized_dimension': 0},
  'sparsity_parameters': {}},
 {'name': 'StatefulPartitionedCall:4',
  'index': 2215,
  'shape': array([1, 1], dtype=int32),
  'shape_signature': array([ 1, -1], dtype=int32),
  'dtype': numpy.float32,
  'quantization': (0.0, 0),
  'quantization_parameters': {'scales': array([], dtype=float32),
   'zero_points': array([], dtype=int32),
   'quantized_dimension': 0},
  'sparsity_parameters': {}},
 {'name': 'StatefulPartitionedCall:3',
  'index': 2251,
  'shape': array([1, 1, 1], dtype=int32),
  'shape_signature': array([ 1, -1, -1], dtype=int32),
  'dtype': numpy.float32,
  'quantization': (0.0, 0),
  'quantization_parameters': {'scales': array([], dtype=float32),
   'zero_points': array([], dtype=int32),
   'quantized_dimension': 0},
  'sparsity_parameters': {}}]

我将so生成的tflite模型添加到谷歌驱动器中。

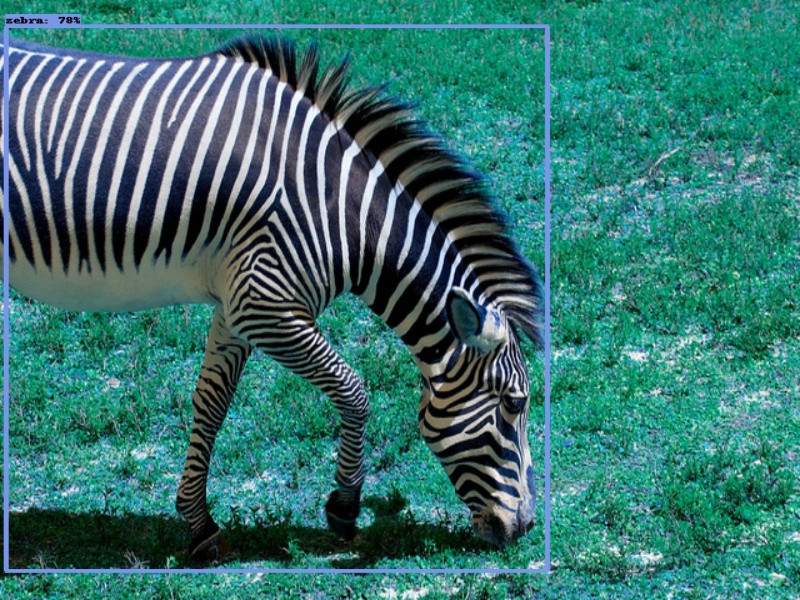

Update2: --我在谷歌驱动器中添加了一个目录，其中包含一个笔记本，它使用全尺寸模型并生成正确的输出。如果您执行整个笔记本，它应该产生以下图像到您的磁盘。

​

​

Answer 1

为了使来自对象检测API的模型与TFLite很好地工作，您必须将其转换为具有自定义op的TFLite友好的图形。

tf2.md

(TF1文档)

您也可以尝试使用TensorFlow Lite模型制造者

Answer 2

我遵循了您所显示的精确过程(丹索尔流医生中提到的标准过程)。

首先，与正式文档中描述的不同，tflite模型返回的输出具有不同的格式(不同的索引)。

  boxes = get_output_tensor(interpreter, 1)
  classes = get_output_tensor(interpreter, 3)
  scores = get_output_tensor(interpreter, 0)
  count = int(get_output_tensor(interpreter, 2))

第二，调整后的包围框的数量总是10，我不知道如何将其更改为数据集中的自定义对象数。

最后，我解决这个问题的方法是使用索引1检索边框，然后用分数过滤掉它们。然而，我得到的结果与原来的模型相去甚远，而且，tflite模型比原始模型花费更多的时间，这与tflite的意义相反。可能是因为我在笔记本电脑上运行它，因此x86指令集(tflite优化为在ARM CPU上运行(移动，raspberry pi))。
