问是否可以在xilinx的axi4 4流交换机IP上的主从接口上配置相同的tdata宽度？
EN

Stack Overflow用户

提问于 2021-11-16 10:28:29

回答 1查看 209关注 0票数 0

我必须连接一个AXI流交换机IP到我的FPGA VIVADO设计，开关有两个从和一个主。数据宽度入站为32位，我也需要数据宽度出站，但无论我如何配置IP，数据宽度出站似乎总是等于数据宽度入站的一半(如果我有3个主站和1个从站，比特率将是1/3.)。有人知道是否可以根据我的需要配置IP吗？

发布于 2021-12-08 20:13:58

我也一直想知道AXI4 4流交换IP的轴信号宽度。

我认为混乱是由于块设计中轴接口连接的图形表示错误造成的。如果在交换机IP上爆炸一个轴接口，则所有端口都将具有的总宽度--每个AXI接口中的所有相似端口--例如，如果IP有五个从接口，则TVALID信号为4:0。

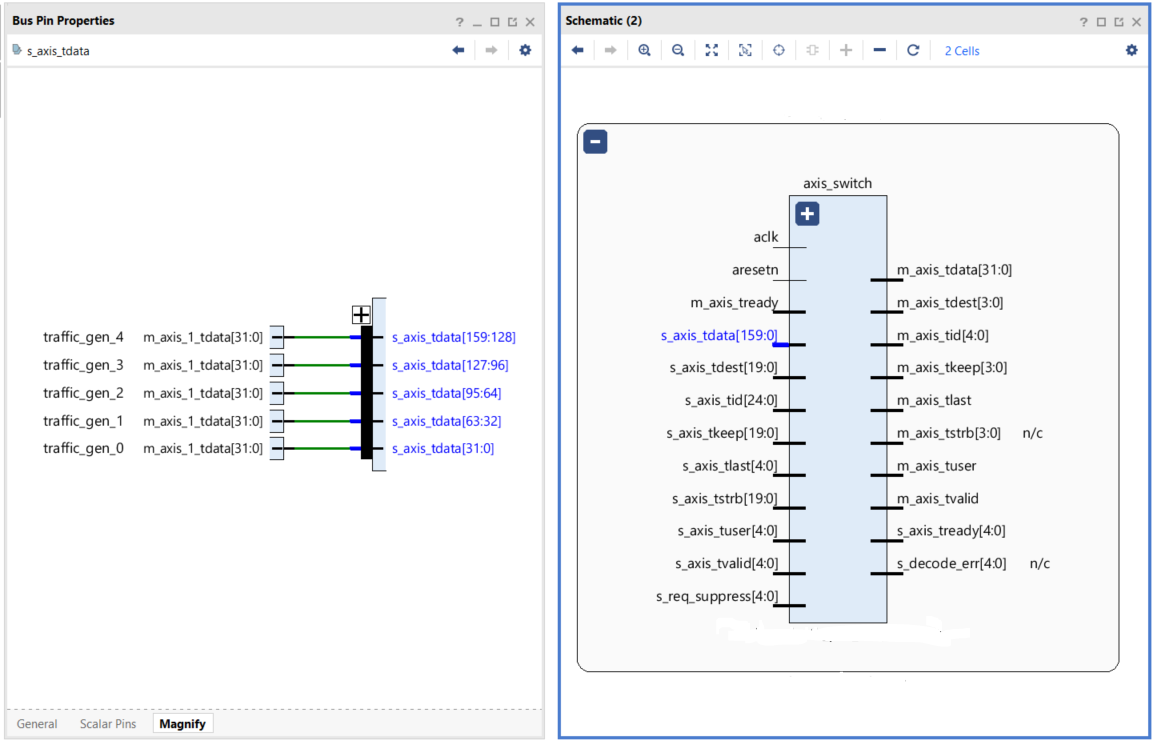

此图显示了在综合设计中，来自五个主模块的5*32 TDATA位如何连接到一个TDATA端口。

票数 0
