按钮脱扣器电路全计数基础：

Question

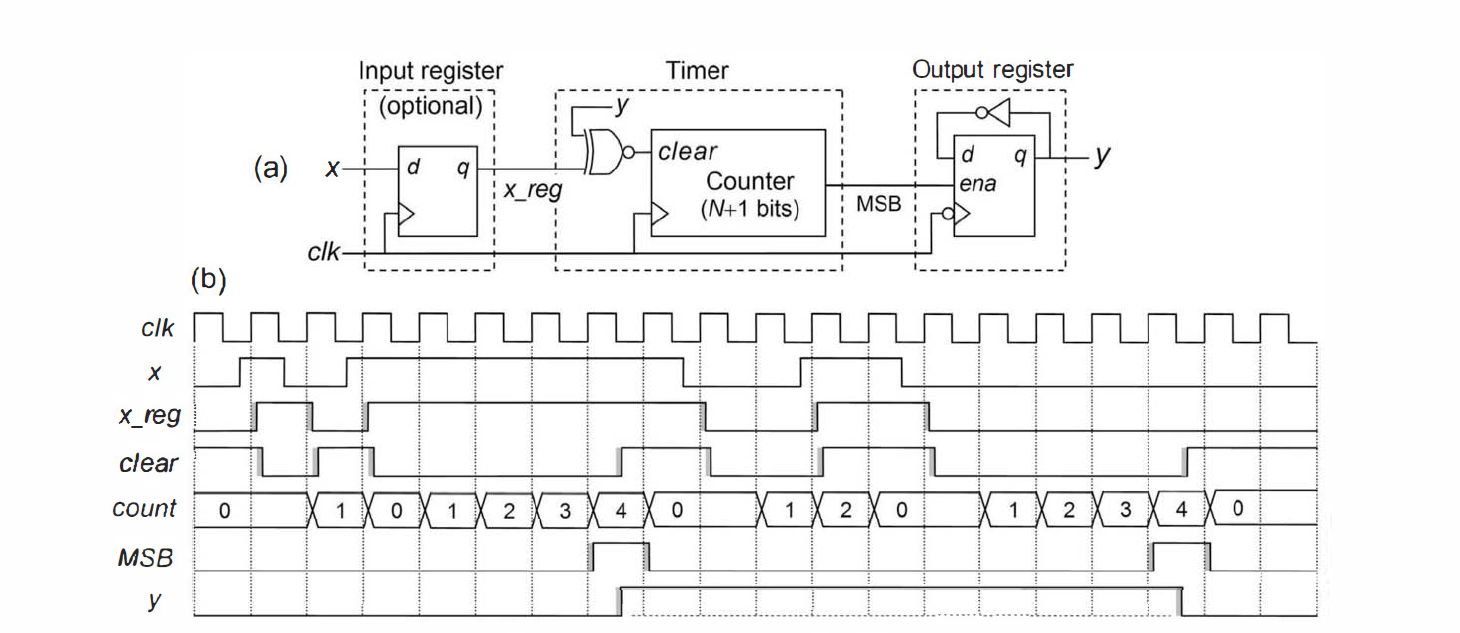

我试图实践在FPGA的方法(完全计数的基础上)，这是在书中介绍的Volnei (“电路设计与VHDL第三版”)。这个电路的一个非常重要的特点是定时器的构造方式，它不需要一个比较器(一个大的电路)。例如，对于刚才给出的数值，$S = 50，MHz * 20，ms= 10e6$结果，其中计数器中的比特数是$N= log_2(S) = 20$，这意味着一个计数器从0到$10e6 - 1$ =111 1_0100_0010_00 1 1_1 1 1 1，因此需要至少12位宽的比较器(只需要监视s)，这确实是一个大电路。这可以避免，考虑到时间不需要是准确的，因此，如果计数器中包含额外的位(触发器)，那么它的MSB本身就可以扮演比较器的角色；当MSB= 1发生时，它启用输出寄存器，从而更新y，从而导致clear= 1，它在下一个正时钟边缘对计数器(因此也是MSB )进行零点。总之，计数器总共跨越$S= 2^N+ 1$状态，导致$T{deb} = 2^N/f_{clk (50 Ms)}= 21 ms$，用于上面给出的数值。

但是，测试本例中给出的代码，没有给出预期的结果。

脱弹

LIBRARY ieee;
USE ieee.std_logic_1164.ALL;
USE ieee.numeric_std.ALL;
USE IEEE.math_real.ALL;

ENTITY E13_button_debouncer IS
    GENERIC (
        T_DEB_MS : NATURAL := 25;
        f_clk : NATURAL := 50_000);
    PORT (
        clk : IN STD_LOGIC;
        rst : IN STD_LOGIC;
        b_in : IN STD_LOGIC;
        b_out : OUT STD_LOGIC
    );
END E13_button_debouncer;

ARCHITECTURE single_switch OF E13_button_debouncer IS
    CONSTANT COUNTER_BITS : NATURAL := 1 + INTEGER(ceil(log2(real(T_DEB_MS * f_clk))));

    -- ! Optional :
    SIGNAL x_reg : STD_LOGIC;

BEGIN
    proc_name : PROCESS (clk)
        VARIABLE count : unsigned(COUNTER_BITS - 1 DOWNTO 0);
    BEGIN
        IF rising_edge(clk) THEN
            IF rst = '0' THEN
                count := (OTHERS => '0');
                x_reg <= '0';
                b_out <= '0';
            ELSE
                x_reg <= b_in;
                IF b_out = x_reg THEN
                    count := (OTHERS => '0');
                ELSE
                    count := count + 1;
                END IF;
            END IF;
        END IF;

        IF falling_edge(clk) THEN
            IF count(COUNTER_BITS - 1) THEN
                b_out <= NOT b_out;
            END IF;
        END IF;

    END PROCESS proc_name;
END ARCHITECTURE;

试验台

LIBRARY ieee;
USE ieee.std_logic_1164.ALL;
USE ieee.numeric_std.ALL;
ENTITY E13_button_debouncer_tb IS
END E13_button_debouncer_tb;

ARCHITECTURE sim OF E13_button_debouncer_tb IS

    CONSTANT clk_hz : INTEGER := 50_000;
    CONSTANT clk_period : TIME := 1 sec / clk_hz;
    CONSTANT T_DEB_MS : NATURAL := 25;

    SIGNAL clk : STD_LOGIC := '1';
    SIGNAL rst : STD_LOGIC := '0';
    SIGNAL b_in : STD_LOGIC := '0';
    SIGNAL b_out : STD_LOGIC := '1';

BEGIN

    clk <= NOT clk AFTER clk_period / 2;
    bu_deboun : ENTITY work.E13_button_debouncer(single_switch)
        GENERIC MAP(f_clk => clk_hz, T_DEB_MS => T_DEB_MS)
        PORT MAP(
            clk => clk,
            rst => rst,
            b_in => b_in,
            b_out => b_out
        );

    SEQUENCER_PROC : PROCESS
    BEGIN
        WAIT FOR clk_period * 1;
        rst <= '1';
        b_in <= '1';
        WAIT FOR 1 ms;
        b_in <= '0';
        WAIT FOR 1 ms;
        b_in <= '1';
        WAIT FOR 100 ms;
        b_in <= '0';
        WAIT FOR 1 ms;
        b_in <= '1';
        WAIT FOR 10 ms;
        b_in <= '0';
        WAIT FOR 10 ms;

    END PROCESS;

END ARCHITECTURE;

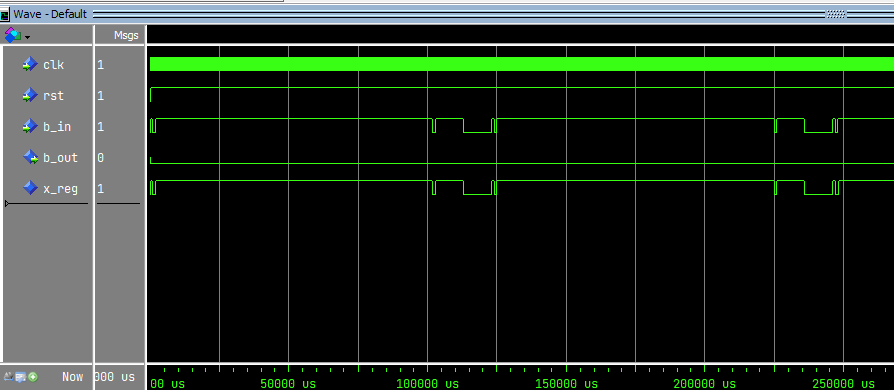

模拟

​

​

我认为代码的工作原理如下所示：

​

Answer 1

为了解决这个问题，在合成时首先要避免错误，它需要修改代码(@thebusybee，@ need 16145658，@MatthiasSchweikart)：

    BEGIN
        IF rising_edge(clk) THEN
            IF rst = '0' THEN
                count := (OTHERS => '0');
                x_reg <= '0';
            ELSE
                x_reg <= b_in;
                IF b_out = x_reg THEN
                    count := (OTHERS => '0');
                ELSE
                    count := count + 1;
                END IF;
            END IF;
        END IF;

        IF falling_edge(clk) THEN
            IF rst = '0' THEN
                b_out <= '0';
            ELSE
                REPORT "we are in falling edge and the counter value : " & INTEGER'image(to_integer(count));
                IF count(COUNTER_BITS - 1) THEN
                    b_out <= NOT b_out;
                END IF;
            END IF;
        END IF;

    END PROCESS proc_name;
END ARCHITECTURE;

问题就在这里：

    GENERIC (
        T_DEB_MS : NATURAL := 25;
        f_clk : NATURAL := 50_000);
    PORT (
        clk : IN STD_LOGIC;
        rst : IN STD_LOGIC;
        b_in : IN STD_LOGIC;
        b_out : OUT STD_LOGIC
    );
END E13_button_debouncer;

ARCHITECTURE single_switch OF E13_button_debouncer IS
    CONSTANT COUNTER_BITS : NATURAL := 1 + INTEGER(ceil(log2(real(T_DEB_MS * f_clk))));

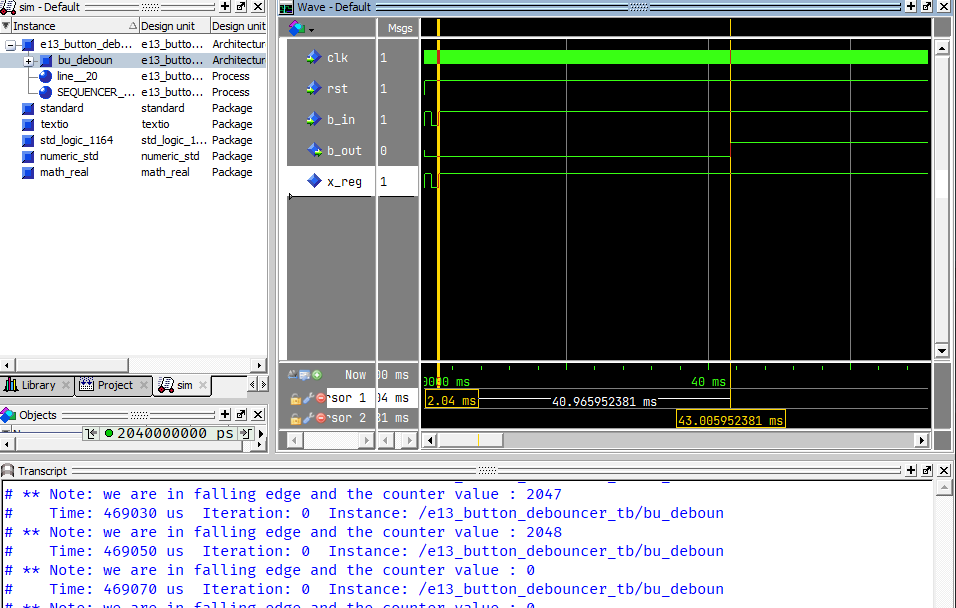

这将导致N=21，这意味着溃败时间将是41秒。因此，为了解决这个问题，我应该这样做: 0.025 * fclk = 1250 =>，N= 10 => +1 =11。然后计数器计数到2048年，从而产生40 ms的破除时间。这对我的申请来说没问题。

​

​
