使用imshow时的xticks和yticks问题

Question

我在修复xticks和yticks用于imshow绘图方面有问题。当我为imshow使用单一的绘图时，范围会更好地工作(参见下面的第一个图)。但是，当我使用在imshow图上插入局部极大值的坐标时，滴答就变了(第二个图)。有人能帮我在绘制本地最大值之后修复xticks和yticks吗？

import numpy as np
import matplotlib.pyplot as plt
from skimage.feature import peak_local_max

# Input of a 2D array/
data = np.real(data) # data link : https://www.file.io/LvDn/download/WqdRCoW2dUPV

# Find the coordinates of local maxima in the data
coordinates = peak_local_max(data, min_distance=8,  num_peaks=2) #, threshold_abs = 0.0004) #
# Display results

kf=2*2*np.pi/10
resolution = 40
N=9
kx = np.linspace(-kf, kf, N * resolution)  # space vector
ky = np.linspace(-kf, kf, N * resolution)  # space vector


fig, axes = plt.subplots(1, 2, figsize=(13, 8), sharex=True, sharey=True)
ax = axes.ravel()
ax[0].imshow(data, cmap='seismic', vmin=data.min(), vmax=data.max(),
                       extent=[kx.min(), kx.max(), ky.min(), ky.max()],
                       interpolation='nearest', origin='lower')
ax[0].axis('on')
ax[0].set_title('Original')

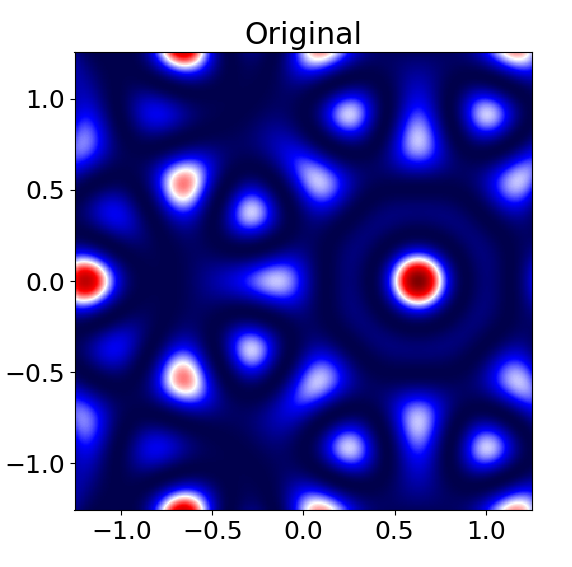

上面的代码片段生成了这个情节：

​

​

在这里，隐藏的范围很好，这是我想要的。当我使用脚本来绘制局部极大值时，就会更改刻度，如下所示。

ax[1].imshow(data, cmap='seismic')
ax[1].autoscale(False)
ax[1].plot( coordinates[:, 1], coordinates[:, 0], 'k.', marker='o', markersize=12)
ax[1].axis('on')
ax[1].set_title('Peak_local_max')
fig.tight_layout()
plt.show()

[

​

如何修复“峰值局部最大值”地块中的xticks和yticks？

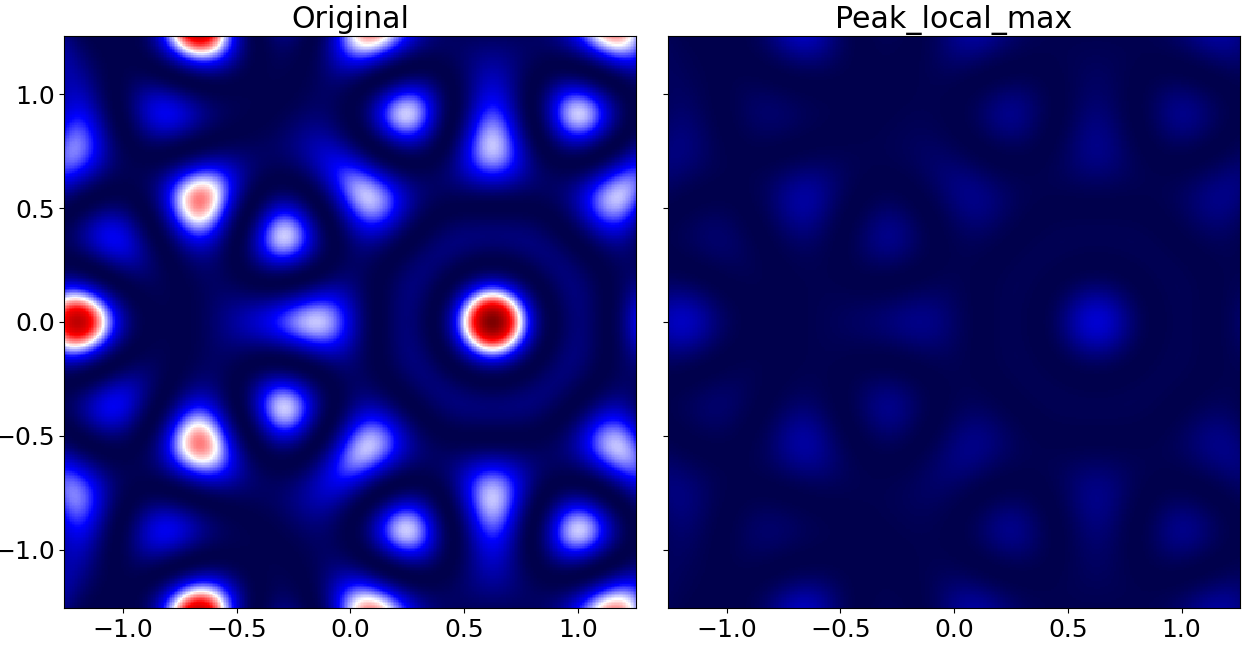

如果我在第二个情节的脚本中使用范围，那么这个数字如下所示：

​

​

Answer 1

很难确定您所要求的是什么，并且您提供的示例代码也不起作用。例如，像spec这样的变量是未定义的。

但是我猜主要的问题是你混合了像素(来自peak_local_max)和数据坐标。您可以用以下方法修复：

extent = [kx.min(), kx.max(), ky.min(), ky.max()]

fig, ax = plt.subplots(1, 2, figsize=(13, 8), sharex=True, sharey=True)

ax[0].set_title('Original')
ax[0].imshow(data, cmap='seismic', extent=extent)

ax[1].set_title('Peak_local_max')
ax[1].imshow(data, cmap='seismic', extent=extent)

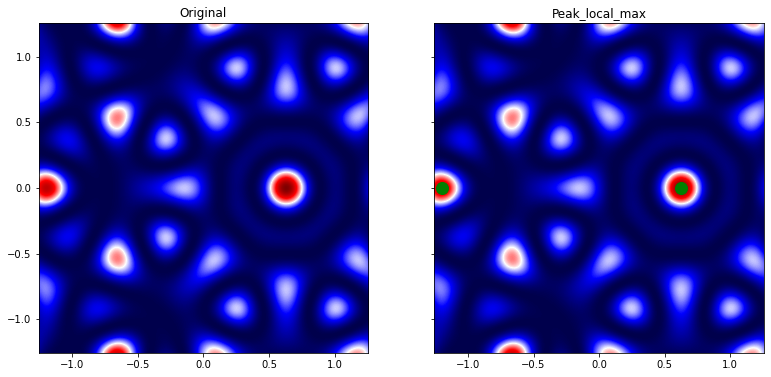

ax[1].plot(kx[coordinates[:, 1]], ky[coordinates[:, 0]], 'go', markersize=12)

Matplotlib使用的范围也应该是外部范围，我不确定您的坐标数组kx和ky实际上是这样的。这会导致分辨率的一半左右的错配/偏移。

​

​
