MetalKit视图MTKView显示模糊笔画并推断它们指定的路径/大小

Question

我试图用MetalKit绘制正方形。每个正方形都有一个原点和一个大小，如下所示：

Origin:

▿ (204.5746214852199, 62.83450704225352)
  - x : 204.5746214852199
  - y : 62.83450704225352

Size:

▿ (1.4612472963229992, 1.4612676056338028)
  - width : 1.4612472963229992
  - height : 1.4612676056338028

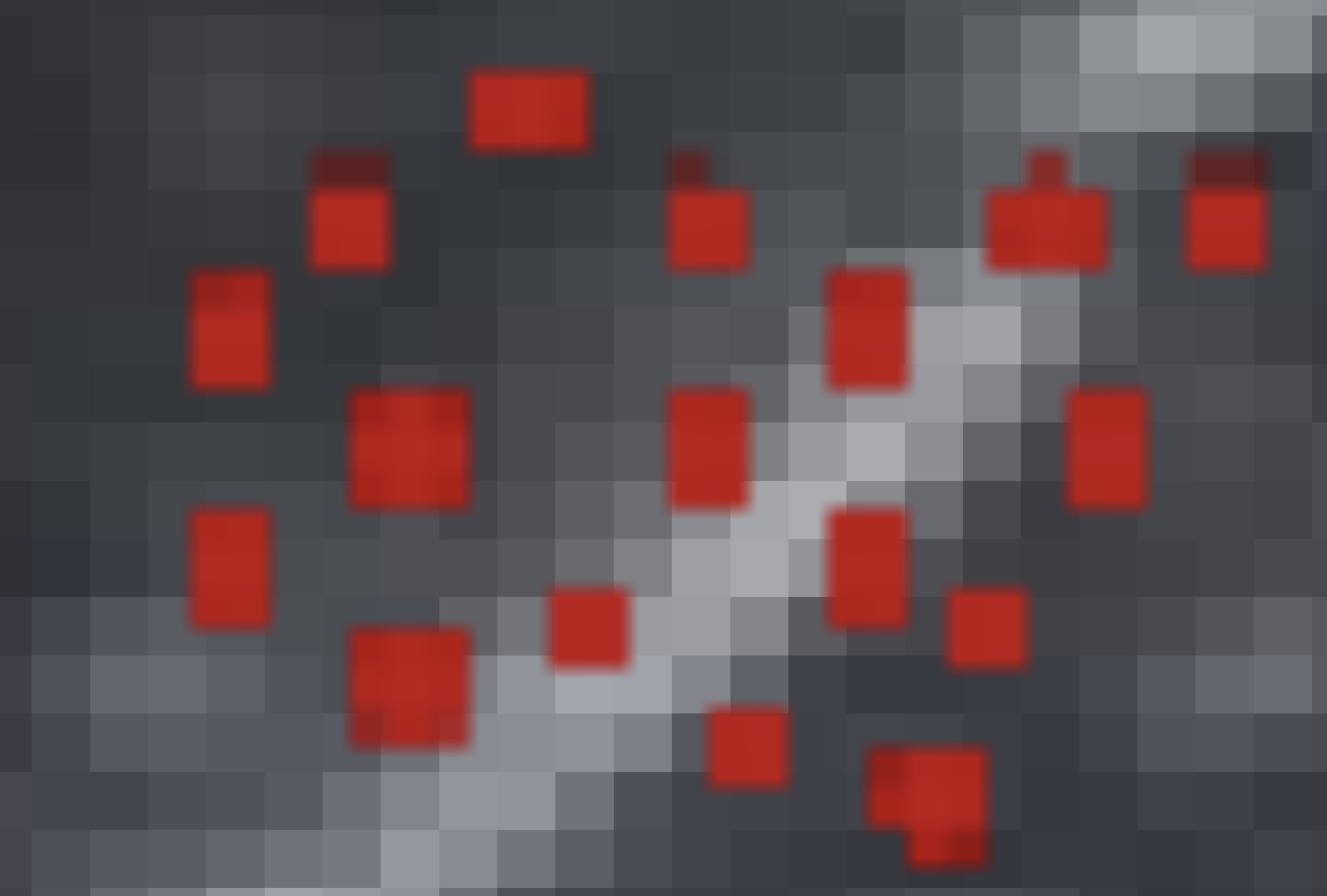

问题是，当MetalKit绘制这些方块时，每个正方形都会以不同的奇怪方式绘制，这超出了正方形应有的面积和形状(见下图)--是的，每个红色星系团应该代表一个1x1平方，其大小与下面的灰色方块大小相同。此外，它的边界也很模糊(这是一个放大的图像)。我正在使用这个取样器：

constexpr sampler textureSampler(mag_filter::nearest,
                                 min_filter::nearest);

​

​

在上面的图像中，灰度方块是每个红色方块应该适合的东西(它们的边界和确切位置)。

知道怎么做到这一点吗？MetalKit是否会在此过程中失去十进制精度？我怎样才能使正方形边缘锋利？

以下是我的顶点函数和位置结构：https://github.com/s1ddok/MetalCoreGraphics/blob/d32c680a156548e20e9e9deb06e14cc260bcdea1/MetalCoreGraphics/Shaders.metal#L12-L30

任何线索在这里都会非常有用！很感激你！

Answer 1

我终于想出了办法。这是几件事的结合。

1. 这些小方块(这里命名为像素)超出了它们的预期界限，因为它们被反别名了。由于我使用CGContext连接CPU和GPU内存(从这里采取的策略)，所以我必须添加以下代码(两行都是！)：

context.setShouldAntialias(false)
context.setAllowsAntialiasing(false)

1. 由于CALayer放大滤光器而不是金属放大镜，像素在放大时变得模糊。解决办法很简单：

layer.magnificationFilter = .nearest // Disables pixel interpolation when zooming in

1. 最后但并非最不重要的一点是，像素坐标(和大小)与底层像素完美的棋盘不匹配，因为我画的像素实际上是CGRects (context.addRects())，而那些CGRects的宽度/高度过于精确，通常小于1.00 (尽管在最初的问题中并非如此，但在绘制单个像素时，浮点并不是一件事情--没有半像素这样的东西)。因此，解决这一问题的方法是使用一个画布，该画布具有所需的确切像素数，并且我所绘制的所有CGRects都具有1x1pt大小。这样，它不仅表现得更好(因为不会一直都有浮点计算)，而且它总是像素完美的。

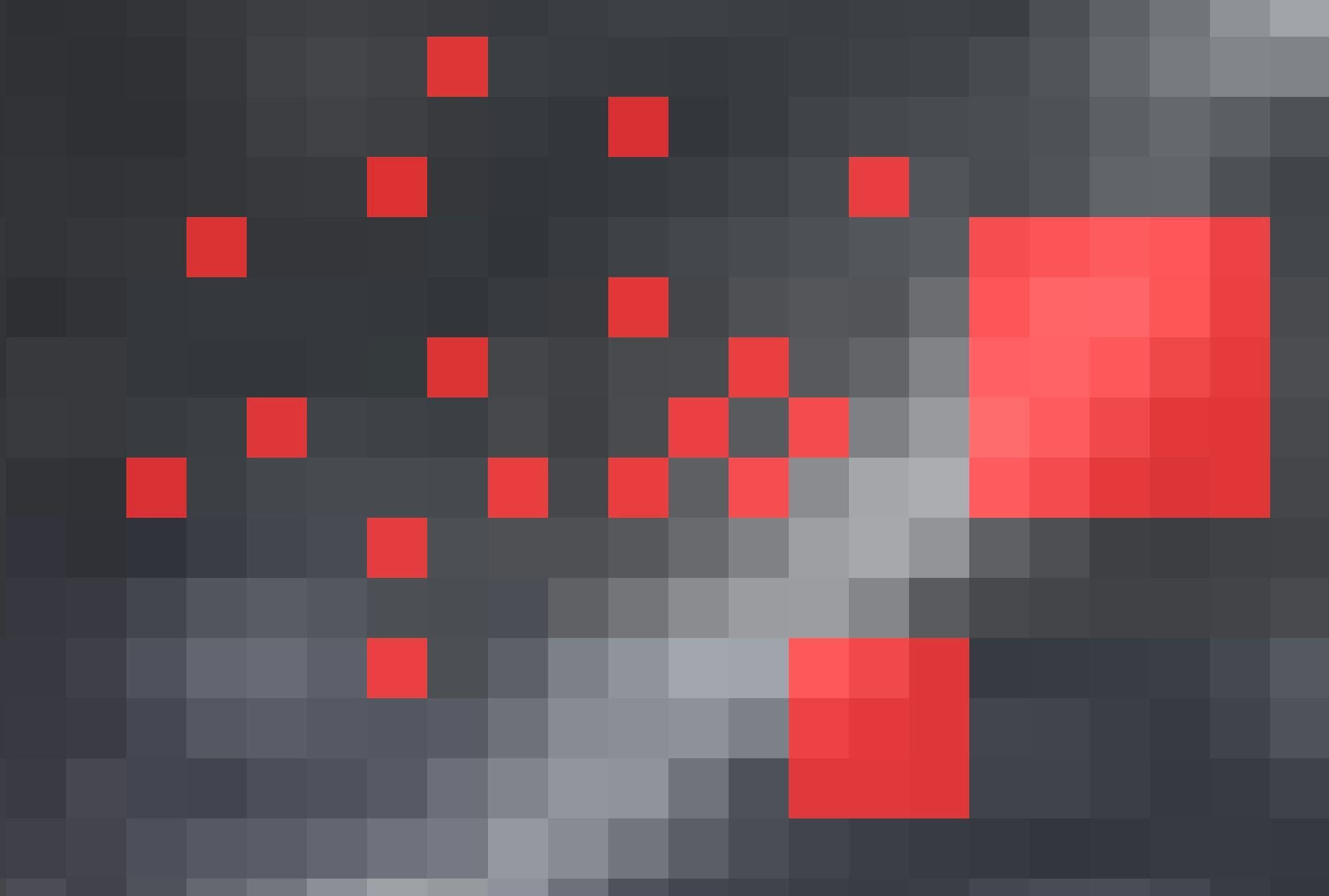

请参见下面的最终结果(使用UIScrollView将此视图放大150次)：

​

​

希望这对外面的人有帮助！感谢大家的贡献！

Answer 2

我建议您调试通过着色器看起来不正确的片段，您将能够检查每个输出片段正在做什么计算，以及它是否意外。
