如何将有和没有膨胀率的卷积层的输出保存为图像？

Question

我想保存一个图像文件，看看关于差异使用卷积层与膨胀率和没有这一点。

当然，我可以搜索有关这方面的图像，但我想看看我的数据集的差异。

有特殊的功能吗？或者我可以像keras层一样用keras来编写代码吗？

我使用python 3.8和tf 2.4.0

Answer 1

您可以使用matplotlib和自定义Callback来保存每个时代之后的CNN层的功能映射。下面是一个有用的例子：

import tensorflow as tf
import pathlib
import matplotlib.pyplot as plt

dataset_url = "https://storage.googleapis.com/download.tensorflow.org/example_images/flower_photos.tgz"
data_dir = tf.keras.utils.get_file('flower_photos', origin=dataset_url, untar=True)
data_dir = pathlib.Path(data_dir)

batch_size = 32

normalized_ds = tf.keras.utils.image_dataset_from_directory(
  data_dir,
  validation_split=0.2,
  subset="training",
  seed=123,
  image_size=(180, 180),
  batch_size=batch_size)

model = tf.keras.Sequential([
  tf.keras.layers.Rescaling(1./255, input_shape=(180, 180, 3)),
  tf.keras.layers.Conv2D(16, 3, padding='same', activation='relu', dilation_rate=(3, 3)),
  tf.keras.layers.MaxPooling2D(),
  tf.keras.layers.Conv2D(32, 3, padding='same', activation='relu'),
  tf.keras.layers.MaxPooling2D(),
  tf.keras.layers.Conv2D(64, 3, padding='same', activation='relu'),
  tf.keras.layers.MaxPooling2D(),
  tf.keras.layers.Flatten(),
  tf.keras.layers.Dense(128, activation='relu'),
  tf.keras.layers.Dense(5)
])

class CustomCallback(tf.keras.callbacks.Callback):
   def __init__(self, data, sample_size):
        self.data = data
        self.sample_size = sample_size
   def on_epoch_end(self, epoch, logs=None):
        images, _ = next(iter(self.data.take(self.sample_size)))
        image = tf.expand_dims(images[0], axis=0)
        output = first_cnn_layer(image)
        plt.imsave('image{}.png'.format(epoch), images[0].numpy()/255)
        ix = 1
        for _ in range(4):
          for _ in range(4):
            ax = plt.subplot(4, 4, ix)
            ax.set_xticks([])
            ax.set_yticks([])
            plt.imshow(output[0, :, :, ix-1], cmap='gray')
            ix += 1
        plt.savefig('filters{}.png'.format(epoch))



first_cnn_layer = model.layers[1]
model.compile(optimizer='adam',
              loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=True),
              metrics=['accuracy'])

history = model.fit(normalized_ds, epochs=2, callbacks=[CustomCallback(normalized_ds, 1)])

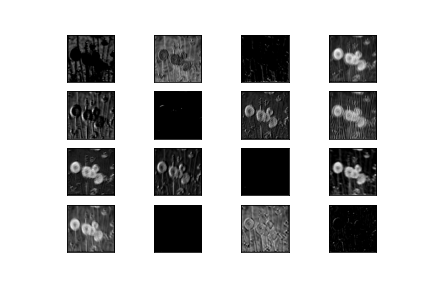

与dilation_rate=(1, 1)在划时代1：

原始图像

​

特征图

​

​

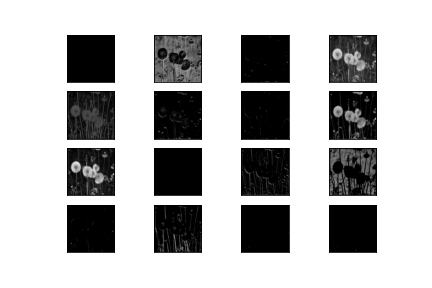

与dilation_rate=(3, 3)在划时代1：

原始图像

​

特征图

​

​
