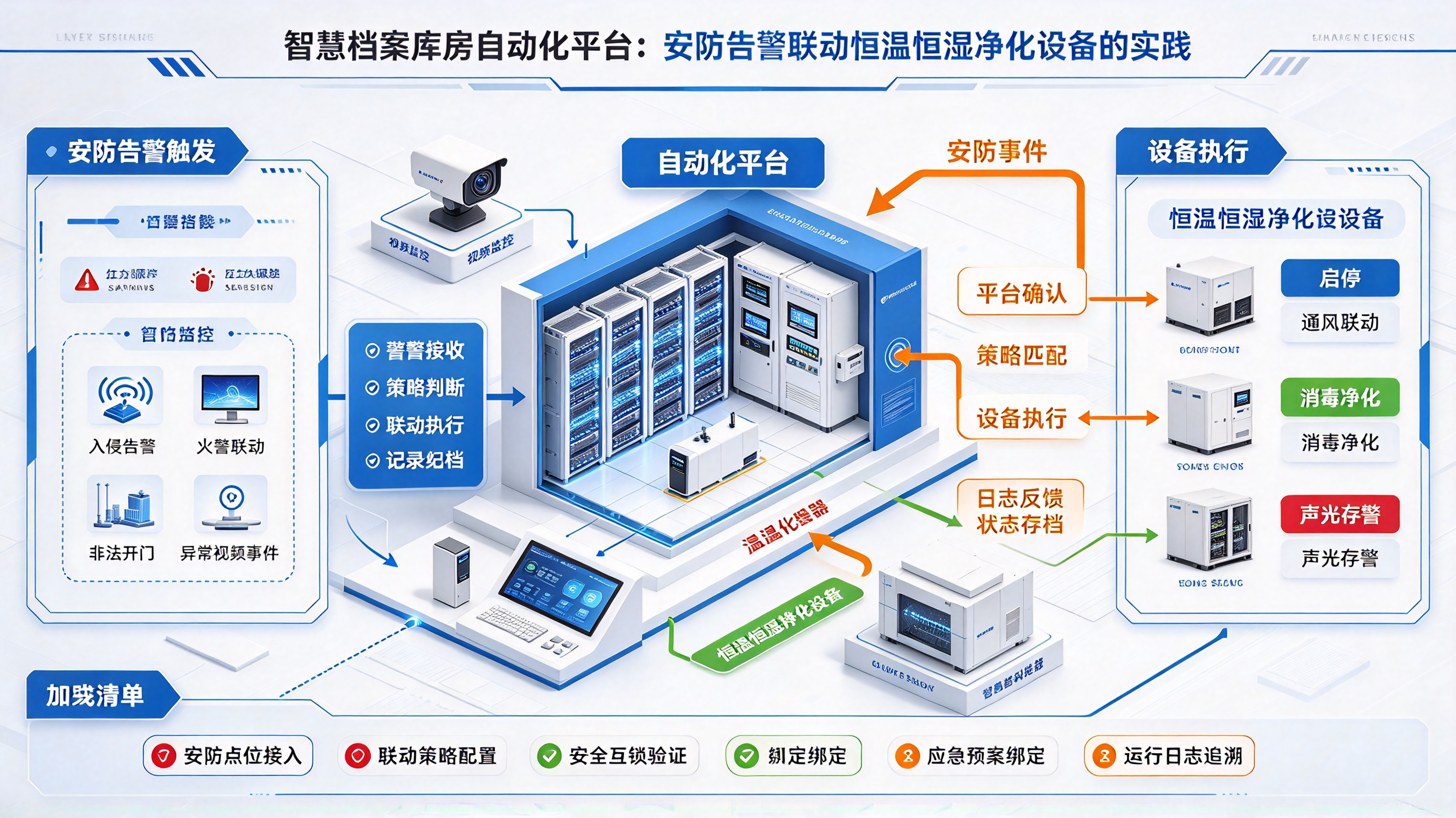

智慧档案库房自动化平台：安防告警联动恒温恒湿净化设备的实践

智慧档案库房自动化平台：安防告警联动恒温恒湿净化设备的实践

物联网 · 智慧档案库房 · 安防联动 · 十防体系 · 盛世宏博

关键词：DA/T 42-2022、DA/T 101—2024、边缘联动引擎、恒温恒湿消毒净化一体机、消防烟感、门禁入侵、水浸告警、档案安防、Modbus TCP、事件总线

一、方案概述

传统智慧档案库房建设普遍存在子系统孤岛问题：安防（门禁、入侵探测、烟感、水浸、视频监控）自成一套告警体系，恒温恒湿净化设备独立运行，两套系统互不感知。常态下设备各自工作，一旦发生火情、漏水、非法闯入等安全事件，恒温恒湿一体机、净化消毒机继续送风、加湿、运行消杀，反而会扩大风险，例如火情时新风助燃、漏水时持续加湿加重受潮，违背档案库房“十防”安全底线要求。

本自动化平台以边缘物联网网关作为事件中枢，打通安防子系统与恒温恒湿消毒净化设备的事件链路，遵循DA/T 42-2022档案库房环境管理、DA/T 101—2024恒温恒湿空调工程规范，建立分级联动策略：正常保管工况下，一体机自动维持库房温湿度、空气洁净度；安防告警触发后，网关本地执行应急控制动作，同步联动视频复核、声光报警、告警推送、日志存证，实现安防事件与环境调控设备协同应急处置，适配古籍库、特藏库、文书档案库房等多类型档案保管场景，支持断外网边缘自治联动，不依赖云端平台完成应急动作。

整体接入设备清单：

• 安防侧：火灾烟感/温感探测器、水浸传感器、人脸识别门禁、双鉴红外入侵探测器、NVR视频监控、声光报警器；
• 环境调控侧：恒湿消毒净化一体机、精密恒温恒湿空调、新风机、除湿单元、等离子消杀模块；
• 感知采集：RJ45/RS485温湿度、TVOC、PM2.5、酸性气体传感器；
• 核心枢纽：集群边缘采集网关、事件规则引擎、审计存证服务、上层组态运维平台。

二、系统分层架构设计

【感知告警层】烟感、水浸、门禁、入侵探测器、视频摄像头、环境传感器
        ↓ 干接点/RS485/HTTP/ONVIF
【边缘网关联动层（核心）】
    ├─ 安防事件接入适配器
    ├─ 事件去抖、防误报校验模块
    ├─ 分级联动规则引擎（本地离线运行）
    ├─ Modbus驱动池（控制恒温恒湿净化一体机）
    ├─ 本地时序日志、告警事件缓存
    └─ 北向事件推送总线
        ↓ MQTT
【平台业务层】组态展示、告警工单、视频弹窗复核、审计日志、策略配置、哈希摘要上链

网络隔离要求：安防设备、环境设备统一划入库房IoT独立VLAN；网关为南向唯一访问节点，业务平台网段ACL隔离，平台不直接下发指令到一体机，所有控制收敛在网关层，规避跨系统越权控制风险。安防干接点信号作为最高优先级硬触发备份，在网络瘫痪时依然可以切断一体机运行回路，形成软硬双重联动保障。

三、事件接入与防误报机制

档案库房安防联动最大痛点是误联动：红外被气流扰动、烟感灰尘误报、门禁刷卡开门瞬间触发无关停机，频繁打断库房稳定保存环境，不利于档案长期保存。平台设计多层校验机制过滤无效告警：

1. 信号防抖延时：所有告警信号设置可配置确认延时，例如水浸信号持续3s、烟感信号持续2s才判定为有效事件，瞬时脉冲噪声直接丢弃；
2. 多源交叉复核：高等级告警启用多条件校验，例如火情告警需要烟感+温感同时触发，才执行停机联动；单一传感器信号仅上报告警、不触发设备动作；
3. 布防时段区分：入侵红外探测器区分工作时段/非工作布防时段，上班正常开门、人员活动不触发防盗联动，仅夜间、节假日布防状态下非法入侵才启动联动策略；
4. 人员身份白名单：门禁合法刷卡、人脸核验开门，仅暂停消杀模块，不关闭恒温恒湿主机；只有非法开门、撬门告警才触发完整应急联动；
5. 事件类型分级：划分为一级高危（火情、大量漏水）、二级风险（局部渗水、非法闯入）、三级提示（正常开门、巡检），不同等级匹配不同控制动作，避免一刀切停机。

四、分级联动策略（工程落地核心逻辑）

一级高危告警：火灾烟感报警（最高优先级）

触发条件：烟感+温感复合火警信号 联动动作：

1. 立即下发Modbus指令，关停恒温恒湿一体机风机、新风送风单元，关闭加湿回路、等离子消毒模块，切断送风通路，防止氧气输送助长火势；
2. 保留风机关闭状态，禁止自动重启；
3. 触发现场声光报警，NVR自动切换到对应库房摄像头预置位，开启录像、抓拍快照；
4. 网关本地锁定联动规则，必须由管理员在平台手动解除告警复位，设备才能恢复自动调控；
5. 告警事件推送值班人员、库房负责人，事件日志永久留存，作为消防审计依据。

规范约束：联动逻辑和消防主机信号兼容，不冲突消防气体灭火系统时序，优先服从消防系统指令。

一级高危告警：库房水浸漏水告警

触发条件：空调冷凝管、加湿管路、密集架底部水浸传感器触发 联动动作：

1. 关闭一体机内置加湿电磁阀，停止供水加湿；关闭除湿以外的辅助功能；
2. 新风阀关闭，避免外界高湿空气进入库房；
3. 视频弹窗复核漏水点位，推送运维工单，提示关闭上游供水阀门；
4. 漏水消除后，人工确认复位，系统恢复自动湿度调控，防止积水未清理就自动加湿二次返潮。

二级风险告警：门禁非法开门 / 红外入侵告警（防盗联动）

触发条件：布防时段撬门、尾随闯入、红外双鉴探测到人 联动动作：

1. 暂停空气消杀、紫外线消毒单元（防止闯入人员被消杀光源、等离子伤害）；恒温恒湿主机保持运行，维持档案温湿度稳定，不全部停机；
2. 声光报警启动，摄像头持续抓拍、录制告警视频；
3. 平台弹窗锁定该库房，推送防盗告警；
4. 告警消除自动恢复消杀定时任务。

二级风险告警：合法人员刷卡/人脸开门（日常巡检联动）

触发条件：白名单人员核验开门，属于正常业务事件 联动动作：仅临时暂停正在运行的消毒净化工序，恒温、除湿、新风维持正常运行；门关闭延时（3~5分钟）后，自动恢复消杀计划，兼顾人员安全和档案防霉净化需求。

三级提示事件：常规温湿度越限、气体超标

不触发安防应急联动，由恒温恒湿净化一体机原生闭环逻辑自主调节除湿、加湿、净化，安防系统不介入，保障库房环境稳态。

五、网关层联动引擎实现要点（承接前文网关开发体系）

联动引擎复用集群网关边缘规则能力，和一体机集群采集网关、Modbus解析组件、TCP粘包解析模块统一技术栈：

1. 规则持久化：所有联动策略JSON配置存储在网关本地，外网断开后，事件总线、联动判断、设备控制完全在网关本地执行，实现离线自治，断网不丢失应急处置能力；网络恢复后批量同步告警事件到平台，用于审计上链；
2. 指令串行调度：同一台恒温恒湿一体机控制指令排队下发，等待上一条Modbus应答返回后再下发新指令，避免并发写指令造成设备寄存器错乱；
3. 状态回读校验：下发停机/关阀指令后，网关回读一体机状态寄存器，确认设备状态变更成功，状态失败则重试并上报“联动执行失败”故障告警；
4. 事件日志结构化：每一条联动记录包含事件源、告警时间、执行指令、设备回执、操作人员、视频快照索引，日志不可篡改，用于DA/T档案库房安全审计；
5. 联动权限隔离：安防触发的应急复位操作单独权限，普通运维人员无法解除火警、漏水锁定状态，需要库房管理员权限。

六、接口对接选型与工程适配要点

1. 老旧库房改造场景：原有消防、安防主机只提供干接点继电器输出，网关接入DI数字量采集模块，以硬信号作为告警输入，兼容性最强，不受上层平台协议限制；
2. 新建一体化库房：安防系统支持ONVIF、HTTP回调、MQTT事件推送，网关通过事件订阅方式接收告警报文，响应速度更快，携带人员编号、摄像头编号等丰富字段；
3. 恒温恒湿净化设备侧：统一采用Modbus TCP/RTU协议对接，寄存器提前定义启停、加湿开关、新风开关、消杀启停点位，协议定义和之前集群网关方案保持一致；
4. 避坑工程细节：
   • 红外双鉴探测器避开一体机送风口，气流扰动极易造成频繁误触发防盗联动；
   • 水浸传感器部署在加湿主机、冷凝水管最低点，不要贴在地面干燥区域；
   • 消杀联动优先级低于温湿度保存需求，人员开门只停消杀，不切断恒温调控，防止短时间温湿度剧烈波动损伤纸质档案；
   • 联动回路增加旁路开关，检修设备时一键临时屏蔽联动规则，避免调试误停机。

七、平台侧运维、审计与复盘能力

上层自动化平台不参与实时联动判断，聚焦管理、复核、审计：

1. 可视化联动组态：库房平面图上展示安防点位、一体机状态、联动流向，告警发生自动高亮对应设备；
2. 工单闭环：告警自动生成处置工单，处置人上传现场照片、填写处置记录，工单闭环归档；
3. 联动策略可视化编辑：运维人员在页面拖拽配置告警条件、执行动作、延时参数，配置下发到网关持久化，无需修改驱动代码；
4. 审计追溯：所有安防事件、设备控制动作、复位记录生成哈希摘要，对接数据上链模块，满足档案安全可追溯要求，符合DA/T 101、DA/T42规范的台账留存要求；
5. 联动统计报表：按月统计误联动次数、告警触发分布，辅助优化布防时段、防抖延时参数，持续降低误报率。

八、和传统独立子系统方案对比

九、落地验收指标

1. 告警信号接入到一体机执行动作响应时延≤2s；
2. 火警、水浸高危告警本地联动不依赖云端，断网可正常触发；
3. 联动动作执行成功率≥99.8%，指令下发失败自动重试并上报故障；
4. 误联动率：红外防盗、门禁开门场景月误触发次数≤2次；
5. 所有联动事件日志保存周期≥5年，支持导出、摘要校验审计；
6. 联动策略可回滚、可备份，修改操作留有管理员操作日志。

十、总结

安防告警联动恒温恒湿净化一体机，是智慧档案库房从“分开监测”走向“一体化安全自治”的关键实践，核心不是简单的信号串联，而是基于档案保护优先级设计分级联动逻辑：火情漏水优先切断助险的送风加湿，防盗开门优先保护人员安全，常态巡检兼顾档案环境稳定。依托边缘网关事件总线，打通安防与环境调控的系统壁垒，既满足DA/T系列档案库房建设规范，补齐十防体系应急短板，又保留恒温恒湿系统对纸质档案长期保存的稳态调控能力，适合新建智慧档案馆，也可以在原有安防、恒温恒湿设备基础上改造升级，是无人值守档案库房的安全刚需方案。
