基于SNMP的以太网温湿度记录仪，工厂环境监控数据采集设计

基于SNMP的以太网温湿度记录仪，工厂环境监控数据采集设计

物联网 · 工厂环境监控 · SNMP采集 · 盛世宏博

关键词：SNMP、以太网温湿度记录仪、MIB、工厂车间监控、Modbus、轮询调度、OID、SNMPv2c、SNMPv3、动环采集、告警Trap

一、方案背景与选型说明

在元器件车间、SMT无尘车间、电池生产车间、仓储原料库、精密加工厂房这类工厂场景，大量温湿度记录仪需要接入现有网管平台、动环监控系统、机房运维平台。很多工厂运维体系已经以SNMP网管为底座（Zabbix、Prometheus+snmp-exporter、Nagios、自研SNMP网管），不想再单独部署一套Modbus网关、私有UDP采集程序，减少异构协议栈、降低运维学习成本。

普通温湿度变送器大多只提供Modbus TCP/RTU、自定义UDP；SNMP型以太网温湿度记录仪，本质是内置SNMP Agent的采集终端：传感器采集温湿度、露点、压差，设备内部维护MIB对象，网管系统通过SNMP协议读取OID节点，异常时主动上送Trap告警。

适用边界： ✅ 适合场景：工厂已有成熟SNMP网管平台、需要统一网管运维、批量设备资产管理、跨子网远程监控、和交换机/UPS/PDU/空调统一纳入一套监控大屏； ❌ 不适合场景：毫秒级高速闭环PID控制、本地边缘快速联动（SNMP轮询延迟偏高，不推荐做实时调节）；这类闭环场景继续沿用前面Modbus TCP/UDP方案。

SNMP版本选型原则（工厂项目最常用）：

1. SNMPv2c：绝大多数温湿度记录仪默认支持，配置简单、社区字认证；缺点明文传输，适合内网隔离工控VLAN；
2. SNMPv3：生产核心无尘车间、涉密车间优先，支持用户名+鉴权加密（AuthPriv），防篡改、防窃听；
3. 不推荐SNMPv1：只支持32位计数器，缺陷多，新设备基本不再搭载。

二、系统整体架构

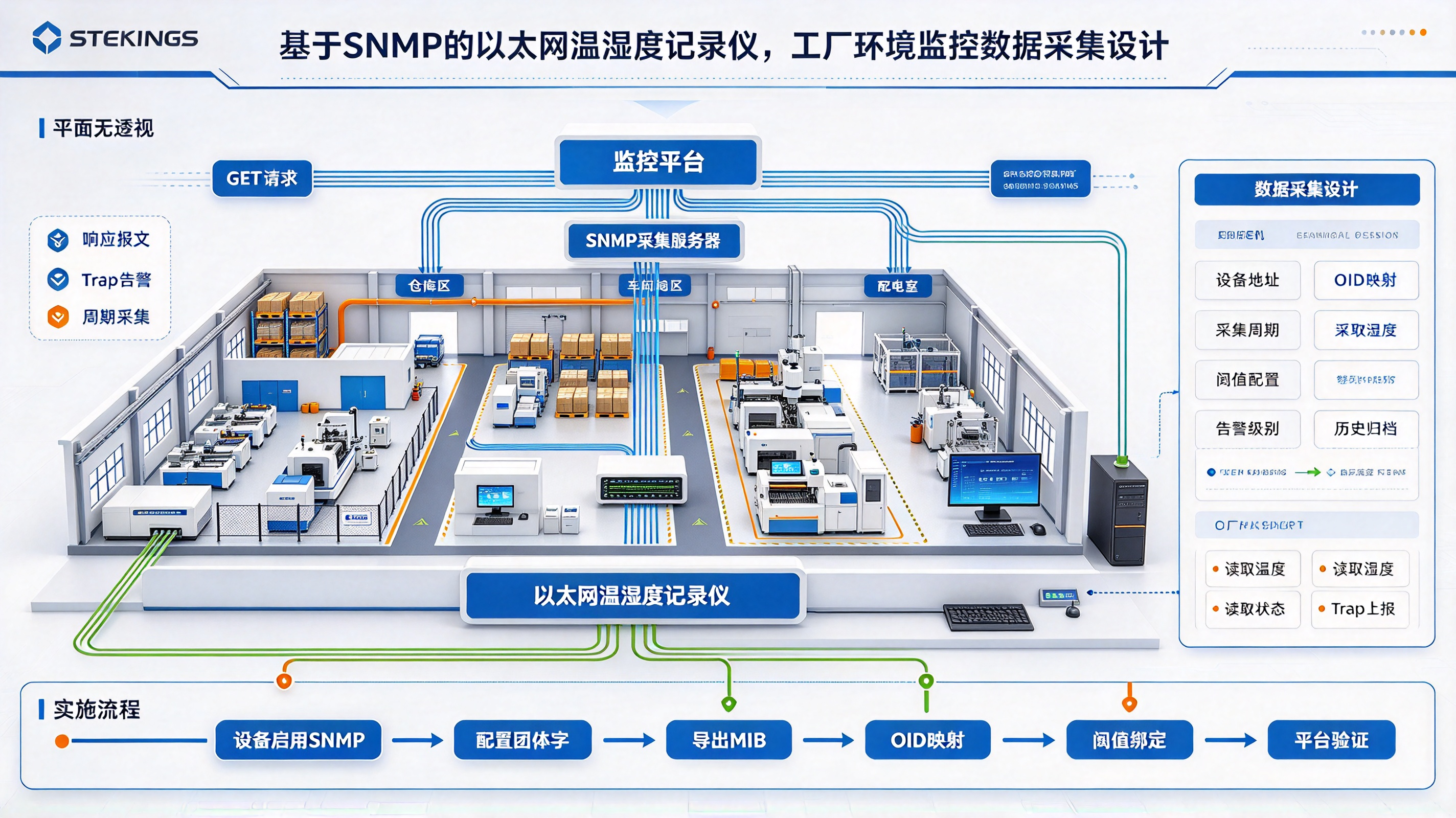

整体采用【Agent（记录仪）→SNMP Manager（采集服务）→时序数据库→监控平台/大屏/告警】经典网管架构，和工厂原有网管体系无缝融合：

工厂车间隔离工控VLAN
├─ SNMP Agent：以太网温湿度记录仪（内置SNMP服务，本地采集SHT/SGP系列传感器，维护私有MIB）
├─ 二层工业交换机：支持VLAN划分、ACL，限制SNMP访问源IP，禁止外网直接访问Agent
├─ SNMP Manager采集层：
   Zabbix / Prometheus snmp_exporter / 自研边缘采集网关 / 企业网管平台
├─ 时序存储：InfluxDB / TDengine，存储温湿度、露点、设备状态
├─ 业务层：车间监控大屏、报表导出、阈值告警、对接MES系统（可选）
└─ 旁路Trap接收：记录仪越限、探头断线主动推送Trap，不需要等待轮询周期

架构关键点：SNMP是拉模式（Manager主动轮询）为主，推模式（Trap主动告警）为辅。轮询用来周期性采集常规数值；Trap用于突发事件告警，弥补轮询周期带来的告警滞后。

三、记录仪端MIB设计（私有MIB，工厂温湿度记录仪）

标准MIB（RFC1213-MIB、IF-MIB）只描述网络接口、系统信息；温湿度属于业务自定义量，厂商一般提供私有MIB文件（.mib），网管导入MIB后，直接用名称读取，不用记忆长OID。

示例私有MIB树结构（iso(1).org(3).dod(6).internet(1).private(4).enterprises(1)下自定义企业节点）

enterprises.xxxx.1        # 设备基础信息组
├─ devName(1)             # 设备名称，字符串
├─ devSn(2)               # 设备SN序列号
├─ devIp(3)               # 设备IP地址
├─ devMac(4)              # MAC地址
├─ devFirmwareVer(5)      # 固件版本
└─ devStatus(6)           # 设备运行状态：0正常 1探头断线 2电源异常

enterprises.xxxx.2        # 传感器数据组（核心业务数据）
├─ sensorCount(1)          # 探头数量
├─ sensorTable(2)          # 传感器表（多探头表格，SNMP Table）
   ├─ sensorEntry(1)
      ├─ sensorIndex(1)    # 探头索引 1,2,3...
      ├─ sensorType(2)     # 传感器类型 温湿度/露点/压差
      ├─ tempValue(3)      # 温度，放大整数存储（例如 ×100，25.12℃存2512）
      ├─ humiValue(4)      # 湿度，×100
      ├─ dewValue(5)       # 露点，×100
      ├─ tempHighTh(6)     # 温度上限阈值
      ├─ tempLowTh(7)      # 温度下限阈值
      ├─ humiHighTh(8)     # 湿度上限阈值
      ├─ humiLowTh(9)      # 湿度下限阈值
      └─ sensorState(10)   # 探头状态 0正常 1断线 2超上限 3超下限

enterprises.xxxx.3        # Trap告警配置组
├─ trapEnable(1)           # Trap开关 0关闭 1开启
├─ trapManagerIp(2)        # 告警接收端IP
└─ trapCommunity(3)        # Trap社区字（v2c）

SNMP数值存储惯例：浮点不直接支持，普遍放大为整数传输。读到tempValue=2536，除以100得到25.36℃；采集程序里必须写缩放转换逻辑，这是SNMP采集最常见踩坑点。

配套Trap OID定义（主动上送事件）：

• trapTempOver：温度越上限
• trapTempUnder：温度越下限
• trapHumiOver：湿度越上限
• trapHumiUnder：湿度越下限
• trapSensorLost：传感器断线
• trapPowerFail：电源掉电告警

四、采集策略设计（轮询调度、周期规划）

SNMP不适合极短周期轮询，频繁轮询会加重Agent和交换机负担，甚至造成记录仪卡死、丢包。工厂车间推荐轮询周期按业务分级：

1. 普通原料仓库：轮询周期 60s
2. 普通组装车间：轮询周期 30s
3. SMT无尘车间、精密实验室：轮询周期 15~20s 不建议小于10s高频轮询；快速告警依靠Trap，而不是缩短轮询。

轮询调度算法要点

1. 分组轮询：同网段几十台记录仪，错开轮询相位，避免同一时刻大量GET请求并发，冲击Agent和交换机，和UDP上报错开思路类似；
2. 超时与重试：单台设备GET请求超时默认2s，最多重试1次；连续3次读取失败标记设备离线，停止高频轮询，退到低频保活探测；
3. 批量获取优先使用 GETBULK（v2c/v3支持）：一次性拉取sensorTable整张表格，减少报文交互，比多次GETNEXT效率高很多；
4. 只读隔离：业务数据OID配置为只读；阈值、设备名称等可写OID单独权限管控，生产环境不开放随意修改。

两种采集实现方案

方案A：成熟开源网管采集（项目快速落地首选）

• Zabbix：导入厂商MIB，创建SNMP模板，自动发现车间记录仪，配置触发器（越限告警）；
• Prometheus + snmp_exporter：根据MIB生成yaml模块，exporter定时拉取，指标送入Prometheus，Grafana绘图；适合现在数字化工厂、MES对接场景。

方案B：自研边缘网关SNMP采集（需要深度对接工厂私有MES）

使用libsnmp、pysnmp、gosnmp开发采集客户端，流程：

1. 读取系统基础OID做设备心跳、资产管理；
2. GETBULK读取sensorTable，解析索引、温湿度放大值；
3. 数值缩放、值域校验、脏数据过滤；
4. 写入本地时序库，再推送给MES平台；
5. 开启Trap监听端口UDP 162，异步接收告警事件。

端口说明：SNMP轮询Manager→Agent：UDP 161；Trap Agent→Manager：UDP 162。防火墙/ACL必须放行这两个UDP端口。

五、安全配置（工厂工控内网重点）

很多工厂直接默认public/private社区字，存在极大风险。

1. SNMPv2c加固措施
   • 修改默认社区字，不要用 public / private；
   • 交换机ACL限制：Agent 161端口只允许采集网关固定IP访问，拒绝其他IP；
   • 工控VLAN和办公网隔离，SNMP报文不跨VLAN泛洪。
2. SNMPv3加密方案（高等级车间） 推荐安全级别 authPriv：
   • 认证算法：SHA-256
   • 加密算法：AES-256 只授权采集只读权限，区分读写用户；禁止使用noAuthNoPriv无安全模式。
3. Trap安全：Trap也配置独立社区字，Trap接收端校验来源IP+社区字，丢弃非法告警包，防止伪造告警。

六、和Modbus体系对比、混合采集设计

很多工厂项目是混合部署：一部分记录仪用SNMP接入网管，一部分点位继续Modbus TCP接入边缘联动，两套体系并存。

混合采集典型设计： 记录仪同时支持 Modbus TCP + SNMP双协议。

• SNMP：给上层网管、MES做周期性监控、资产台账、超限告警；
• Modbus TCP：本地边缘网关读取，用于车间新风、空调联动调节； 两套协议独立工作，互不抢占传感器读取资源，固件里做互锁，避免同时高频读取传感器造成冲突。

七、工程落地踩坑记录

坑1：MIB导入失败、OID读不到数据

根因：厂商MIB依赖其他基础MIB（RFC支持文件），导入缺少依赖；或者MIB是v2格式，老网管只支持v1。 整改：拿到完整MIB包，包含所有依赖；优先使用snmpwalk命令在调试阶段验证OID，确认返回数据再上平台。 调试命令示例（Linux）：

# snmpwalk v2c 测试
snmpwalk -v2c -c "mycommunity" 192.168.1.100 enterprises.xxxx.2.2

坑2：读到整数，忘记缩放，直接展示2512℃

根因：SNMP没有原生浮点类型，厂商全部放大存储，采集程序没有除以缩放系数。 整改：MIB文档里明确标注缩放因子，采集代码统一转换，增加值域判断（温度 -2080℃，湿度0100%RH），超范围直接标记脏数据丢弃。

坑3：Trap收不到，告警丢失

根因：

1. 防火墙拦截UDP 162；
2. Trap目标IP填错；
3. 记录仪Trap社区字和接收端配置不一致；
4. 很多设备Trap默认关闭，需要通过SNMP可写OID或者网页先开启Trap。

坑4：大批量设备并发轮询，记录仪无响应、丢请求

根因：多线程同时对多台设备并发GETBULK，瞬间UDP报文风暴；廉价记录仪内置SNMP Agent性能弱。 整改：增加并发池，控制同时活跃请求数量；错开轮询相位，不要同一时间全量拉取。

坑5：SNMP和Modbus同时访问传感器，读数卡死、跳变

根因：传感器读写互斥没做好，双协议同时抢占传感器总线。 整改：固件增加传感器访问锁，串行读取；上层业务错开采集窗口，不要两个协议同时高频轮询。

坑6：跨子网SNMP不通

根因：很多工业交换机默认不转发SNMP广播；Trap是单向UDP，回程路由缺失。 整改：Trap使用单播Trap（现在主流设备支持），不使用广播Trap；保证采集网关和记录仪之间路由可达，放行UDP 161/162。

八、配套验收指标

1. 单台记录仪SNMP轮询读取成功率≥99.5%；
2. Trap告警触发到接收端时延＜3s；
3. 连续72h运行，无Agent死机、无断连；
4. 资产信息（SN、固件版本、IP）可通过SNMP统一自动发现，不用手工录入台账；
5. 权限验收：只读账号不能修改阈值，v3加密抓包无法解析业务数据。

九、总结

基于SNMP的以太网温湿度记录仪采集方案，核心价值是融入工厂现有网管生态，统一资产、统一监控、统一告警，不用新增一套独立协议网关。它以SNMP GET/GETBULK周期性拉取温湿度数据，搭配Trap实现异常主动告警；适合SMT车间、原料仓库、精密厂房这类已经部署网管平台的数字化工厂。 设计上要注意SNMP本身的限制：不适合闭环控制、浮点需要整数缩放、做好内网ACL隔离、优先SNMPv3加密；如果同时需要本地空调联动，可以启用设备双协议（SNMP+Modbus TCP）混合架构，兼顾上层监控和本地自动化联动。
