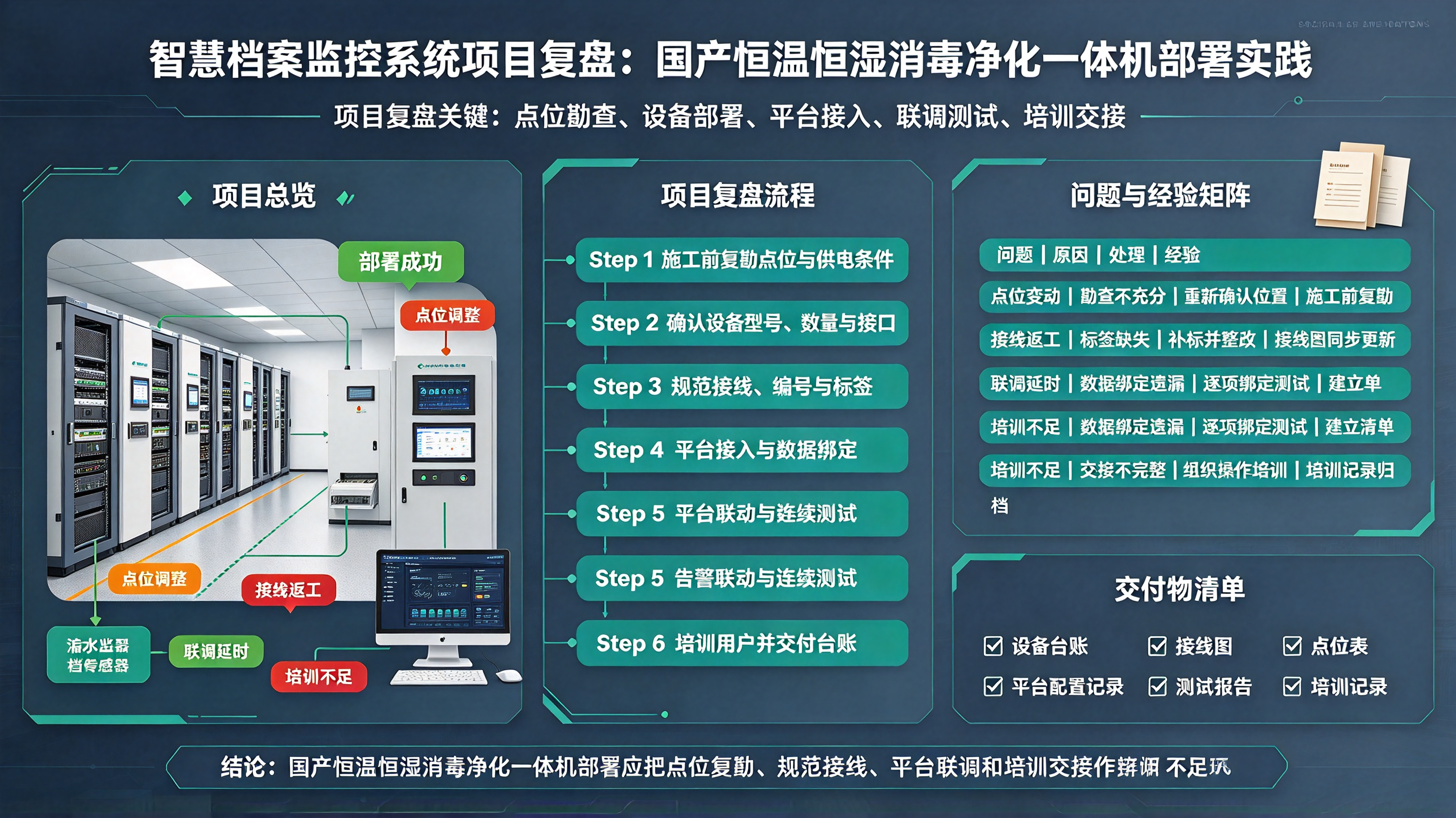

智慧档案监控系统项目复盘：国产恒温恒湿消毒净化一体机部署实践

智慧档案监控系统项目复盘：国产恒温恒湿消毒净化一体机部署实践

物联网 · 盛世宏博 · 智慧档案 · 国产恒温恒湿消毒净化一体机 · RS485/Modbus · 八防联动

关键词：国产一体机、恒温恒湿、消毒净化、RS485 Modbus RTU、边缘网关、写后回读、消毒互锁、死区控制、错峰启动、断网自治、DA/T 42-2022 标签：#物联网 #Modbus #RS485 #TCP/IP #POE供电 #腾讯云 #Python #机房监控 #档案库房 #恒湿消毒净化一体机

一、项目基线（复盘从“假设”开始就错了）

某机关/区县档案馆改造项目常见画像：

• 库房 3~6 间，单间 40~300㎡
• 国产四合一机（除湿+加湿+净化+UV/臭氧/等离子）6~18 台
• 以太网温湿度变送器 18~54 个
• 门禁 / 水浸 / 烟感 / 人体存在若干
• 平台诉求：八防、审计、大屏、报表、年检可交差

最大误判：把“Modbus 通了、平台有数”当成“系统可用”。

真正验收口径是：梅雨季湿度稳不稳、下班后消毒安不安全、断网时库里还控不控、谁改了设定值能不能追出来。

二、架构复盘：平台别直接怼设备

跑稳的架构只有一种思路：

网口温湿度/DI  ─┐
RS485一体机    ─┼─> 边缘网关（协议归一+本地规则+缓存）
门禁/水浸/烟感 ─┘
                     │
                     ▼
              智慧档案平台（建点/大屏/告警/审计/报表）

硬规则：

• 一体机 Modbus RTU 走边缘网关，平台不直连串口
• 恒温恒湿 PID 可放平台，但安全联锁必须在边缘（门开切 UV/臭氧 ≤1s）
• 断网时一体机按本地面板/网关本地规则继续恒湿，不等云
• 云平台只做：配置下发、审计、趋势、报表、告警分发

一体机的价值不是“省几台设备”，是“把恒湿/净化/消毒的互斥逻辑内置到边缘”，平台别重新发明一遍。

三、部署复盘：顺序错了，后面全还债

正确落地顺序（现场踩出来的）：

1. 点表核对：便携温湿度计 ↔ 面板 ↔ 手册 ↔ 实际寄存器
2. 单台串口验证：读温湿度/状态字，写模式/设定值，写后必须回读
3. 单段总线 24h 压力测试：统计 CRC、超时、错值、响应时间
4. 物理层复核：A-B 空闲 ≥200mV、首尾 120Ω、总线总阻 ≈60Ω、屏蔽单端接地
5. 区域分组：靠外墙/靠窗/密集架中部/回风口分开，不按“数量平均”
6. 死区+错峰：湿度死区 ±3%RH，温度死区 ±1℃，多台启停间隔 ≥30s
7. 安全联锁：门禁+人体存在→停 UV/臭氧；烟感→停新风防助燃；水浸→停加湿关水阀
8. 断网/恢复注入：断 10min 看本地自治，恢复看按采集时间戳补传
9. 72h 试运行：梅雨季/供暖季各一次最值钱
10. 最后再做 3D 大屏（大屏是第一眼好看、最不救命的东西）

四、协议对接：国产机三大暗坑

4.1 “标准 Modbus RTU”是最不可信的一句话

• 帧格式标准 ≠ 点表标准 ≠ 功能码全支持
• 有的机子 0x06 写被忽略，必须 0x10
• 自动恒湿模式下写消毒指令直接丢弃，要先切“维护/消毒模式”
• 40001 手册写运行模式，固件里可能是设备类型

4.2 数值解析翻车集中区

解法只有一个：逐台用 Modbus 工具读原始寄存器 hex，和面板比对，再进网关虚拟点表。

4.3 写操作不回读 = 没写

“发成功”和“设备生效”是两件事。

生产规则：

写设定湿度 → 50ms 回读 → 与面板比对 → 不一致不许进联动
写运行模式 → 回读模式字 → 确认真进除湿/加湿/消毒
所有写操作 → 操作人/源IP/改前/改后/毫秒时间戳 进审计

五、联动复盘：八防不是八条独立规则

典型翻车：

• 新风一开，湿度被吹跑（恒氧和恒湿抢风道）
• 除湿运行中加湿输出没锁，一边除湿一边加湿
• 18:00 自动消毒，但有人加班 → 臭氧/UV 伤人
• 12 台压缩机同时启动 → 配电柜跳闸 → 全库失温

跑稳后的优先级矩阵：

安全联锁 > 恒湿 > 净化 > 恒氧 > 节能

具体动作：

• 门禁开 / 人体存在 → UV、臭氧、等离子强消杀立刻停
• 臭氧 >0.08ppm → 停臭氧 + 强排风 + 平台留痕
• 烟感 → 停新风/恒湿机（防助燃），消防主机主导灭火
• 水浸 → 停加湿、关水阀、推工单
• 多机启动 → 地址序号错峰 30s，网关写队列单次 ≤3 台动作

六、数据质量复盘：平台曲线“看着稳”最危险

必须进时序库的字段：

STALE/OFFLINE 时点不能画旧值，否则巡检员看到“平直线”以为环境稳，实际库里已经 61%RH 长霉。

七、验收口径（档案口能签字的）

八、典型坑清单（直接进交接文档）

1. 点表不看固件版本：两批货寄存器偏移不同
2. 平台直接写 40003：换厂家全平台改点
3. 只验证“能读”，不验证“写得对”
4. 消毒排程只看时钟，不绑门禁+人体存在
5. 湿度死区设 1%RH：机器一天启停几十次
6. 12 台同时响应平台指令：配电箱跳闸
7. 回风传感器代表全库：密集架背板已经长霉
8. 阈值全国库一刀切：特藏库和文书库用一套
9. 历史只存 30 天：年检要一年数据交不出
10. 串口服务器 RTU 透传 / RTU 转 TCP 配混：上层全假数据
11. 大屏先做、链路后调：验收前一周才发现 A-B 只有 80mV

九、复盘结论（给后续项目）

国产恒温恒湿消毒净化一体机不是不能上，而是“设备好买、集成难、联锁定生死”：

• 选型阶段：看湿膜无雾加湿、除湿量/加湿量按最湿月算、消毒方式是否人机隔离、是否支持 Modbus 点表导出
• 集成阶段：边缘网关做虚拟寄存器，平台只懂“档案环境”不懂“Modbus”
• 调试阶段：写后回读、死区防抖、错峰写控、消毒硬联锁
• 运维阶段：滤网/活性炭/湿膜周期更换、RS485 月度电气检测、平台四项校验半年一次
• 验收阶段：不看大屏好不好看，看湿度达不达标、消毒安不安全、断网控不控、改值追不追得到

智慧档案监控系统的成熟度，不看接了多少台设备， 看梅雨季湿度曲线平不平、下班后臭氧切得快不快、断网时档案还安不安全。

十、交付归档最小集

• 各机固件版本 → 对应寄存器映射表（不允许“通用点表”）
• 边缘网关虚拟点表 + 安全联锁矩阵
• RS485 物理层检测记录（A-B 电压 / 终端电阻 / 屏蔽接地）
• 写操作审计样例（谁、几点、改前改后、回读结果）
• 72h 试运行曲线（温度/湿度/臭氧/CO₂/滤芯压差）
• 断网/开门/水浸/烟感 四次注入测试截图
• 滤网/活性炭/湿膜更换周期表 + 年检数据导出样张

这套交出去，档案主管、消防、安保、信息化、审计口才都能签字。
