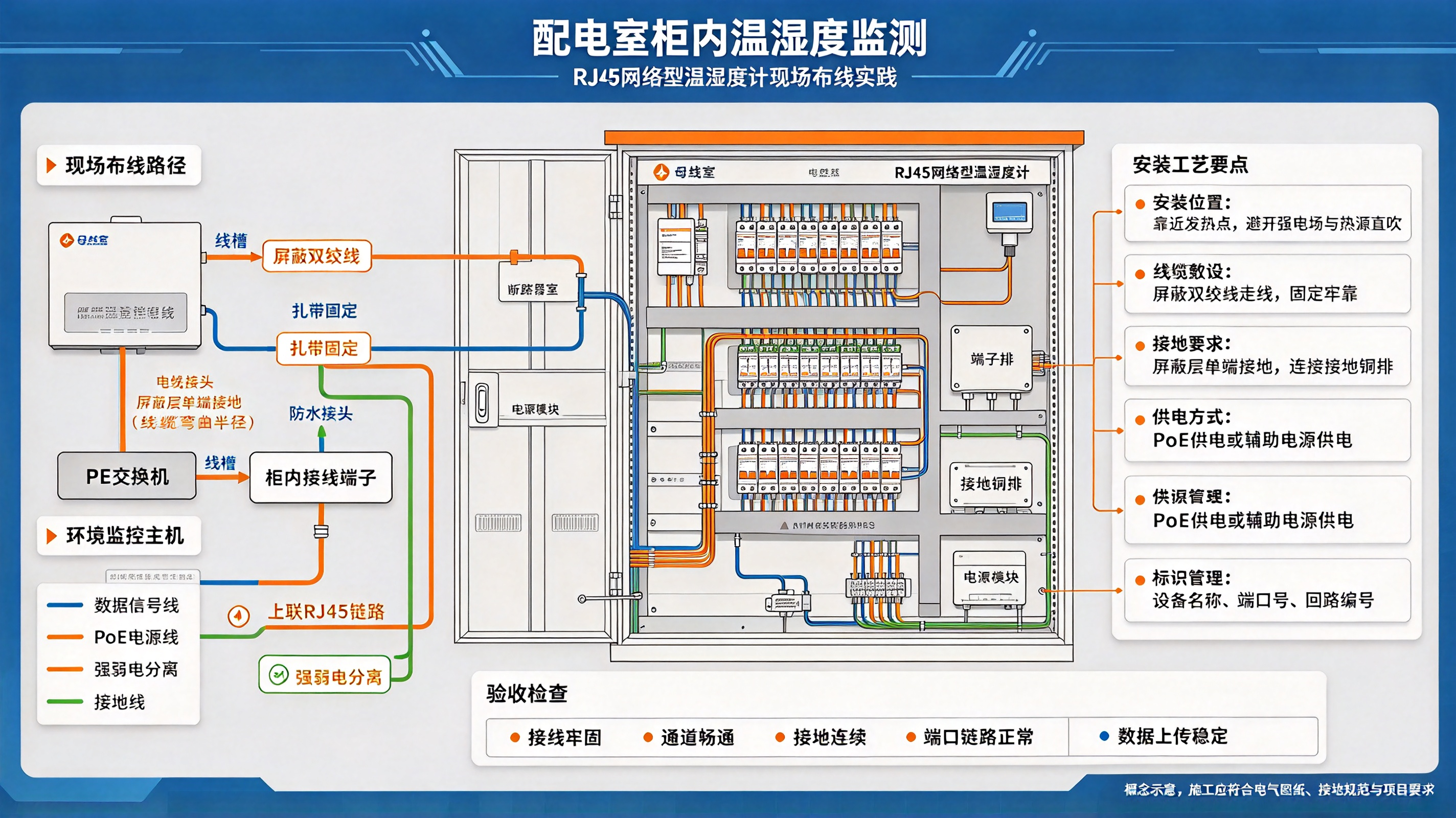

配电室柜内温湿度监测：RJ45网络型温湿度计现场布线实践

配电室柜内温湿度监测：RJ45网络型温湿度计现场布线实践

物联网 · 盛世宏博 · 配电室、柜内温湿度、RJ45网络型温湿度计、工业以太网布线、PoE、抗干扰、动环监控

近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。前面把机房、档案库、恒湿机联动都讲完了，这篇把场景钉死在配电室：高压柜、低压柜、电容柜、变压器室、电缆沟。这里没有“干净机房”的优待——母排、断路器、CT/PT、电抗器、电缆头、合闸电弧、工频磁场、谐波、地电位差全在一起。RJ45网络型温湿度计稳不稳，设备本身占三成，布线占七成。

一、配电室布线先立三条铁律

1. 强电和弱电不共槽、不共孔、不共扎带
2. 屏蔽层可以保命，也可以变天线——接地方式比“有没有屏蔽”更重要
3. 探头位置错了，网再稳也是假数据；线走了母排边，工业级也救不回

配电室不是机房：机房怕广播风暴，配电室怕感应电压、地环流、电弧瞬态、凝露绝缘下降。

二、线型选型：别用办公室思维买线

水晶头必须用屏蔽RJ45，金属壳压接到位；几毛钱非屏蔽头在配电柜里就是天线。

三、路由：强弱电隔离是底线

3.1 间距口径

• 网线与动力电缆/母排平行：≥30cm，工程口径起点；长平行段加到60cm以上
• 强电桥架与弱电桥架：分桥架，净距≥30cm，最好分层（强电在下、弱电在上或左右分仓）
• 必须交叉：垂直90°穿越，交叉点避开柜顶进线口、设备正上方
• 变频器/VFD/电抗器输出侧：加连续金属隔板，隔板本身接地，别靠“中间加块塑料板”糊弄

3.2 柜内走线

• 网线走柜门内侧线槽 / 弱电专用线槽，不跟控制电缆、CT二次线、交流动力线绑一束
• 不贴母排、不贴断路器出线、不穿过电缆室正中
• 柜门反复开关处：网线留余长、用波纹管保护、扎带固定到门铰链侧结构件，别让门把线夹成半断
• 进线孔分开：弱电孔、强电孔、光缆孔分开，孔口防火泥/胶泥封堵

真实坑：某柜网线被门板反复挤压，某一线对半断，数据每10分钟断一次，换线前查了三天PHY、交换机、固件。

四、屏蔽层接地：单端接地，别搞成地环路

4.1 正确做法

• 屏蔽层只在交换机/配线架/机柜接地排一侧可靠接PE
• 传感器侧屏蔽层绝缘收尾，不接柜体、不接PE、不拧成“辫子”压螺丝
• 接地电阻≤4Ω，机柜/交换机外壳独立接PE排
• 屏蔽水晶头、屏蔽模块、金属软管要连续导通，断一处整段屏蔽退化成天线

4.2 为什么不能双端接地

配电室各柜接地电位差几伏到几十伏，屏蔽层两端一接，低频环流就跑起来，白天负载高干扰大、夜里轻，表现就是“白天丢包夜里正常”。这不是玄学，是地环路。

4.3 电位差大时的折中

交换机侧主接地，传感器侧可经1MΩ电阻+0.47μF电容做高频泄放、低频隔离；别直接两端短接。

五、安装位：测的是“柜内微环境”，不是“柜门温度”

5.1 推荐位

• 柜门内侧上部/中部（非操作区）
• 柜内弱电端子排附近、气流能流过的位置
• 电缆室：侧壁、电缆头侧上方，不正对母排
• 电容柜：避开电抗器磁路和电容器顶部散热直吹
• 变压器室：进风/出风各一，墙面中部避开门缝和空调直吹
• 电缆沟：沟壁距底30cm，别泡水、别贴沟底返潮层

5.2 禁忌位

• 母排正前方、断路器灭弧室侧
• 电抗器/电流互感器二次侧出线旁
• 加热器/电抗器散热面30cm内
• 柜底积水区、空调/新风直吹点、门缝气流点
• 探头芯片贴外壳内壁（外壳吸热→温度虚高，要探头外伸+PCB热隔离）

5.3 安装形态

• 超薄DIN导轨式（<15mm），不挡断路器操作
• 金属屏蔽壳接等电位，但别让整机大面积贴柜体金属（减少地电位耦合）
• IP65前盖+防水透气膜，电缆室高湿环境防凝露进壳
• 三防漆PCB、TVS/ESD保护、看门狗、Keepalive 是配电室款基本功

六、PoE与供电：配电室别把PoE当免死金牌

• 交换机进UPS，别和市电动力回路混用
• 可用PoE功率 = 标称 × 0.8；单探头峰值 ×1.2 留余量
• 配电柜内电压波动大：选宽压输入PD，输入端加电容，防端口反复重启
• 关键柜：PoE + 端子DC 24V 双输入（内部ORing），任一路掉电不丢数
• 非标PoE/“强行48V直灌”禁用，老探头PHY会冒烟
• 潮湿/变频/配电室深处：能DC外供就别纯PoE

七、网络层：IP规划比“能Ping通”重要

监控专网：10.20.30.0/24（独立VLAN，不与办公/生产网混）
  10.20.30.101  1#进线柜-柜内中部
  10.20.30.102  2#出线柜-电缆室侧壁
  10.20.30.103  电容柜-端子排区
  ...

• 全部静态IP，禁止长期DHCP（租期到期IP漂移，平台读到别家的数）
• 交换机做 IP+MAC+端口 三元绑定
• 端口隔离开：探头之间不互访，一台被扫到不影响其他
• 风暴抑制、BPDU Guard、未用端口 shutdown 或进隔离VLAN
• 关EEE（802.3az），强制100M全双工或两端同自协商
• 防火墙放通：TCP 502 / 80 / 443、UDP 161、UDP 162（Trap常被漏）

出厂默认IP全是192.168.1.100的批次，直接全接上交换机会一片IP冲突，平台数据像跳大神。正确做法：拆一台配一台，MAC↔IP↔柜号↔端口↔位置五联台账。

八、柜内布线检查清单（上线前照着勾）

□ 线型 Cat6 FTP/SFTP，非UTP
□ 强电平行≥30cm，长段≥60cm，分桥架/分槽
□ 交叉垂直90°，不在柜顶进线口正上方
□ 屏蔽层仅交换机侧接PE，传感器侧绝缘
□ 屏蔽水晶头金属壳压接，无“辫子压螺丝”
□ 网线不走门缝、不跟动力线同扎带
□ 探头位避开母排/断路器/电抗器/直吹点
□ 探头外伸或独立传感头，不直接贴外壳受热
□ IP静态+MAC绑定+端口绑定+VLAN隔离
□ PoE预算×0.8，关键柜双供电
□ 交换机进UPS，关EEE，开端口隔离
□ 标签：柜号-位置-IP-MAC 四联，交换机端口和探头外壳各贴一张
□ 拔网线平台≤3s告警，断网带时间戳补传
□ 梅雨季/雷雨后复查屏蔽层氧化和接地阻值

九、典型排坑速记

• 白天丢包夜里好​ → 地环路/强电负载耦合，查屏蔽双端接地和桥架平行段
• 端口UP/DOWN无CRC​ → 水晶头虚接、门夹半断、PoE电源纹波
• 温度突然跳±5℃​ → 不是环境变了，是合分闸瞬态/线对受扰，先查路由再疑固件
• 湿度读到99%RH​ → 探头结露/湿敏电容污染，酒精擦、查柜底返潮，不急着换表
• 平台数据串柜​ → IP冲突/MAC未绑定/DHCP回填，别信“设备坏了”
• 雷雨后集体掉线​ → 屏蔽层氧化、接地排松动、PoE口打静电，配电室季节性高发

十、关键经验

1. 配电室布线第一敌人不是“网速”，是强电耦合+地电位差+凝露。
2. 屏蔽线不接地=没穿甲；屏蔽线双端接地=穿了甲但里面灌水。单端接地才是工业现场答案。
3. 网线别和动力线讲交情：分槽、分层、垂直交叉、长平行段加金属隔板。
4. 探头装错位置，后端再稳也是假数据；配电柜测的是“设备微环境”，不是“柜门舒服不舒服”。
5. IP冲突在配电室比通信协议更丢人：静态IP+三元绑定+五联台账，是工程素养。
6. PoE方便但有命门：配电室电压波动、PoE预算、地环流都会让“在线绿灯”骗你。
7. 验收别只看Ping通：拔线告警、断网补传、梅雨季连续7天曲线、合分闸瞬态不跳变，才是配电室口径。
8. 线走对了，普通工业级探头也稳；线走错了，金标探头也假死。
