交换机端口规划：动环项目中PoE温湿度传感器VLAN隔离安全实践

交换机端口规划：动环项目中PoE温湿度传感器VLAN隔离安全实践

物联网 · 盛世宏博 · 动环网络 · PoE接入交换机 · VLAN隔离 · 端口安全

关键词：PoE温湿度传感器、动环VLAN、Access端口、端口安全、MAC绑定、端口隔离、风暴抑制、DHCP Snooping、502白名单 标签：#物联网 #Modbus #TCP/IP #POE供电 #腾讯云 #Python #以太网温湿度传感器 #网口温湿度变送器 #机房监控

一、为什么“端口规划”比“买什么交换机”更决定动环稳不稳

PoE温湿度传感器本身很乖：静态IP、Modbus TCP 502、1~3W功耗、不主动发包。

真正出事的地方是接入交换机端口：

• 维修笔记本插个空闲口，DHCP把传感器IP抢了，平台出现“双数据源”
• 施工队把办公网和动环网插同一台交换机，广播把Modbus TCP拖慢
• 私接小路由器，CAM表被MAC泛洪打满，整列传感器掉线
• 未用端口没shutdown，事后被人接设备做跳板
• 传感器被仿冒：攻击者伪造MAC读/写阈值寄存器

所以动环项目里，交换机端口不是“插上线就能用”，而是每个口都要有身份、有边界、有违规动作。

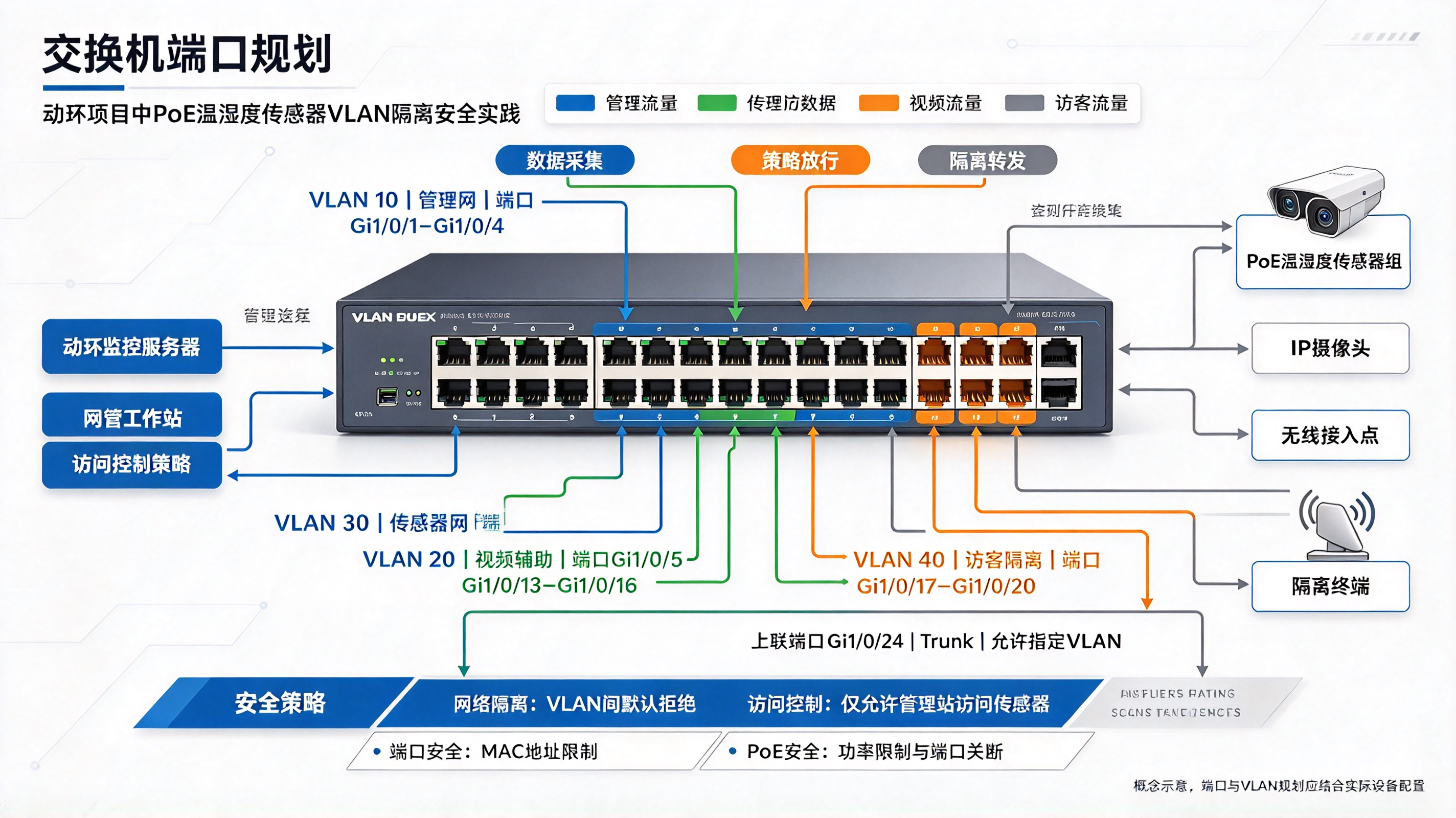

二、端口角色先分清楚（一张表定调）

三、VLAN隔离：动环域必须单独切出来

典型划分（中小机房/档案库房）：

硬规则：

• 传感器全静态IP、关DHCP
• 传感器无默认网关或网关指到黑洞，不让它主动出网
• 平台/网关访问传感器走 502，反向连接一律丢
• Modbus TCP 不允许裸协议跨域直通，跨安全域必须走边缘网关/正向网闸

四、接入端口配置骨架（华为/华三风格）

# 1. 建动环VLAN
vlan 110
 description ENV_POE_SENSORS

# 2. 传感器口：Access + PoE + 端口安全 + 隔离
interface GigabitEthernet0/0/11
 port link-type access
 port default vlan 110
 poe enable
 poe priority critical                 # 功率吃紧先保传感器
 port-security enable
 port-security mac-address sticky     # 第一次上来自动锁
 port-security max-mac-num 1           # 只认一台设备
 port-security violation shutdown      # 换设备/仿冒→端口down
 port-isolate enable group 1           # 同组传感器互不访问
 storm-control broadcast min 5         # 防UDP/ARP广播风暴
 loopback-detection enable             # 防私接环路
 dhcp snooping enable                  # 防 Rogue DHCP
 arp anti-attack authorized           # 防ARP欺骗

# 3. 上联口：Trunk，关PoE，只放动环VLAN
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk pvid vlan 999
 port trunk allow-pass vlan 110
 undo poe enable

# 4. 空闲口：直接关
interface range GigabitEthernet0/0/23 to 0/0/24
 shutdown
 port default vlan 999

端口安全管“谁能插上来”，端口隔离管“插上来后能不能互访”，两个叠加才像样。

五、IP-MAC-端口三元绑定（动环标配）

传感器没账号体系，只能用“设备指纹”补身份：

IP             MAC                Port        SN
192.168.110.11 00e0-4c11-0111    GE0/0/11    SHHB-TH-2025-0087
192.168.110.12 00e0-4c11-0112    GE0/0/12    SHHB-TH-2025-0088

交换机侧做：

• IP Source Guard
• MAC绑定 / sticky
• 新MAC出现 → 端口down + 审计告警
• IP与MAC不符 → 标记仿冒，网关拒绝轮询

平台侧做：

• 网关只轮询台账里的IP
• 未登记IP发Modbus请求 → 直接丢弃并写安全日志

六、PoE端口规划别只数口数

整机可用PoE功率 = 标称 × 0.8
单口负载 = 传感器峰值 × 1.2
整机负载率 ≤ 70%

温湿度传感器虽只1~3W，但一台PoE交换机若混接摄像头/门禁/AP，功率池会被吃掉。

动环专网建议：

• 动环PoE交换机只接传感器/漏水/烟感，不接摄像头
• 关键库房交换机进UPS回路
• 上电错峰：非关键口延迟5~10s供电，防启动浪涌
• 端口功率超85% → 邮件/短信预警

七、二层防护“六件套”（动环接入交换机必开）

1. Port Security：max-mac=1 + sticky + violation shutdown
2. Port Isolation：传感器之间二层互访隔离，单台发疯不传染
3. Storm Control：广播/组播/未知单播限速（如1000pps）
4. DHCP Snooping：动环域根本不该有DHCP，有就是攻击
5. Dynamic ARP Inspection：防ARP中间人篡改网关
6. Loopback / RSTP：防错接网线形成环路

八、跨域访问：502端口怎么放

错误做法：

permit tcp any any eq 502

等于把无认证的Modbus从业务网裸暴露出来。

正确做法：

permit tcp 192.168.110.254/32 192.168.110.0/24 eq 502   # 网关→传感器
permit tcp 172.16.20.50/32 192.168.110.254/32 eq 8883   # 运维→网关MQTT
deny   tcp any 192.168.110.0/24 eq 502                   # 其余全拒
deny   icmp any 192.168.110.0/24                         # 动环域不回ping

传感器自己：

• 关Web(80/443)、关Telnet(23)、关SSH(22)
• 关UDP发现（mDNS/SSDP）
• Unit ID别用1，避开扫描器默认探测
• 固件版本入台账，两批固件字节序不同要分驱动分支

九、端口规划交付物（验收前必须有）

十、现场高频坑

1. 空闲口没关：半年后有人接AP，动环网被拖进办公广播域
2. 上联口也开PoE：对接设备被反向供电，网口烧毁
3. max-mac-num设成5：私接小路由带出一堆MAC，端口安全形同虚设
4. ​ sticky 不 save：交换机重启白名单丢，仿冒设备混进来
5. 端口隔离把上行口也加组：整片传感器断网
6. DHCP Snooping没开trust：合法网关都被当Rogue拦了
7. 业务网和动环网同核心不分段：业务网扫毒时传感器全超时
8. PoE功率按“口数×15.4W”算：混接摄像头后整机过载，凌晨批量重启

十一、收尾

动环项目里，PoE温湿度传感器本身很少坏，坏的大多是“端口没规划、VLAN没隔离、空闲口没关、MAC没绑定”。

把端口当成资产而不是孔位：

• 每个传感器口 = 一台设备 + 一个MAC + 一个IP + 一个物理位置
• 每个上联口 = 只放该放的VLAN
• 每个空闲口 = 默认敌对，shutdown 或进黑洞

做到这一步，动环网络就不是“能Ping通”，而是带边界、带身份、带违规动作、能过等保自查的工业接入域。
