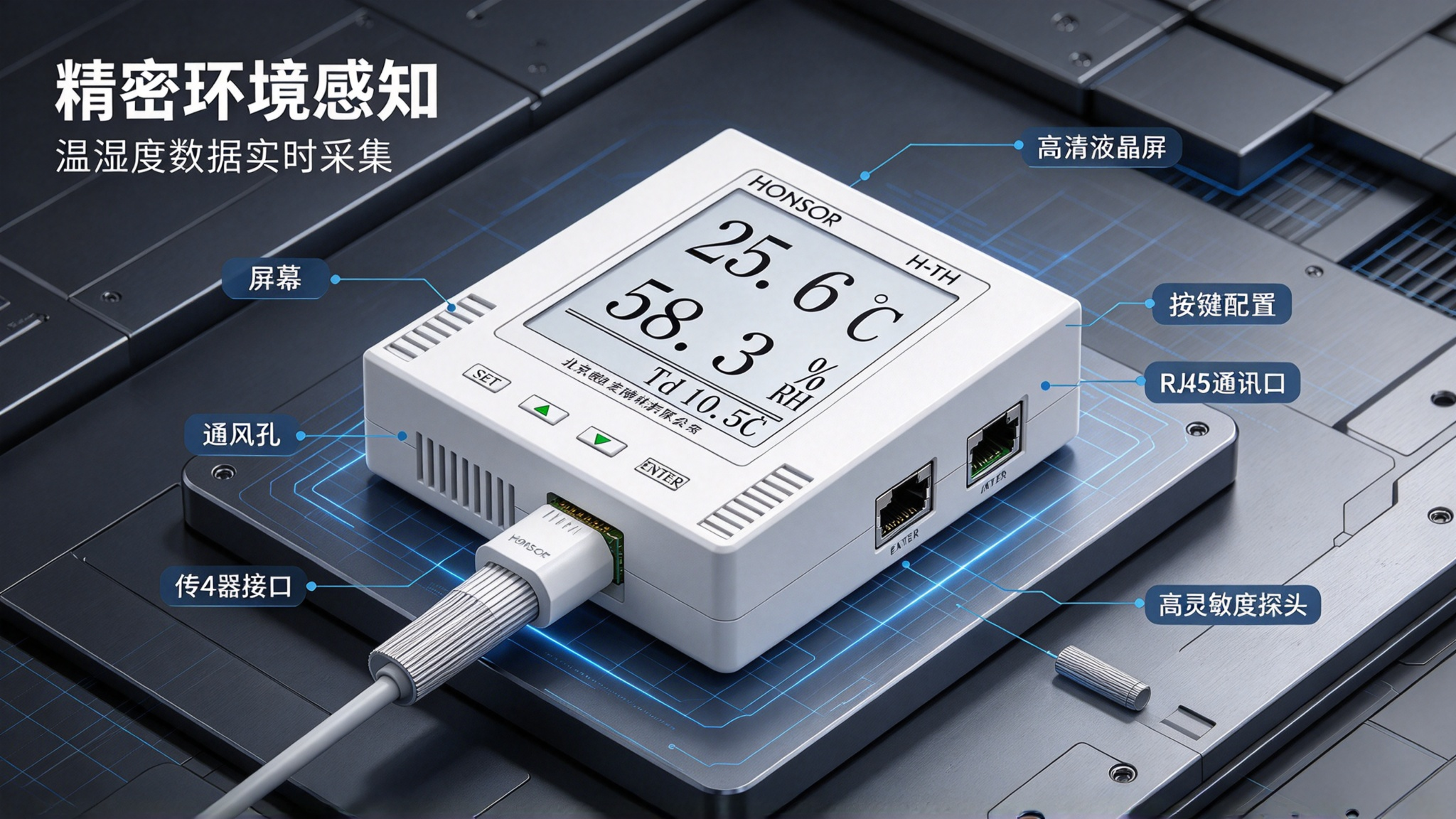

近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。现场部署了一批网口温湿度变送器，PoE取电、Modbus TCP上云，同时利旧接入存量RS485探头，并开启了SNMP和UDP Trap服务。楼宇自控（BA）系统对接场景里，最大的挑战不是单台设备调通，而是把Modbus TCP测量数据面与SNMP管理面同时接入BA平台，解决双协议栈共存、数据映射、周期冲突、故障隔离和工程交付标准化的问题。这篇从架构、集成、排障到交付完整展开。

一、BA系统对接的特殊约束

楼宇自控与工业机房监控的差异点：

核心矛盾：BA系统原生支持BACnet/IP和Modbus TCP，但对SNMP的支持参差不齐——有的需要额外授权，有的通过第三方驱动，有的干脆不支持。而以太网温湿度变送器的管理面（供电状态、网络健康、设备诊断）恰好在SNMP侧。

二、双协议集成架构

2.1 三种集成模式

模式A：BA平台原生双协议驱动（理想态）

[温湿度变送器]
  ├── Modbus TCP (502) → BA平台Modbus驱动 → 测量数据点
  └── SNMPv3 (161)    → BA平台SNMP驱动   → 设备健康点

• 优点：架构最简，数据直入BA数据库，统一告警面板
• 缺点：BA平台SNMP驱动能力有限（MIB编译、V3支持、Trap接收可能需授权）

模式B：边缘网关协议转换（推荐）

[温湿度变送器]
  ├── Modbus TCP → 边缘网关 → BACnet IP / Modbus TCP → BA平台
  └── SNMPv3     → 边缘网关 → 同上（网关内部归一化）

• 边缘网关同时轮询Modbus和SNMP，归一化后统一以北向协议暴露
• BA平台只看到一个"设备"，内部多协议对BA透明
• 网关选型：支持脚本/容器化，可自定义SNMP→内部变量映射

模式C：独立NMS + BA事件联动

[温湿度变送器] → SNMP → 独立NMS（Zabbix/PRTG）→ 事件/REST API → BA平台
[温湿度变送器] → Modbus TCP → BA平台直连

• 数据面走BA原生Modbus，管理面走独立NMS
• 两系统通过事件接口联动，BA触发运维工单
• 适合BA平台SNMP能力弱、但物业已有NMS的场景

2.2 推荐架构（模式B）

┌─────────────────────────────┐
                    │       BA 平台                │
                    │  BACnet IP / Modbus TCP      │
                    └──────────┬──────────────────┘
                               │ 单一协议北向
                    ┌──────────▼──────────────────┐
                    │      边缘网关                │
                    │  ┌────────┐   ┌──────────┐  │
                    │  │Modbus  │   │  SNMP    │  │
                    │  │Master  │   │  Manager │  │
                    │  └───┬────┘   └────┬─────┘  │
                    │      └──────┬──────┘        │
                    │         归一化映射           │
                    │       BACnet对象/寄存器       │
                    └──────────┬──────────────────┘
              ┌────────────────┼────────────────┐
              │                │                │
        [列1变送器群]    [列2变送器群]    [列3变送器群]
        Modbus TCP        Modbus TCP      Modbus TCP
        SNMPv3            SNMPv3          SNMPv3

三、Modbus TCP 集成 BA 实操

3.1 BA平台Modbus驱动配置

主流BA软件添加Modbus TCP设备的基本步骤：

1. 添加设备：选择Modbus TCP驱动，填入IP、端口（502）、从站地址（Unit ID）
2. 创建数据点：按寄存器映射表添加AI（模拟输入）点
   • 温度：输入寄存器/保持寄存器，16位或32位浮点，缩放因子0.1
   • 湿度：同上
3. 配置轮询：采样周期、超时时间、重试次数
4. 映射BA对象：将Modbus数据点绑定到BA的AV（模拟值）或MV（多点值）对象

关键参数对照表：

3.2 寄存器映射表交付

BA工程师不熟悉Modbus寄存器细节，需要交付BA专用映射表，把技术细节翻译成工程语言：

BA点名,Modbus地址,寄存器类型,数据类型,缩放因子,单位,描述,告警阈值
AHU-01-TEMP,40001,Holding,INT16,0.1,℃,AHU-01送风温度,>26告警
AHU-01-HUM,40002,Holding,INT16,0.1,%,AHU-01送风湿度,<30告警
AHU-01-STATUS,40003,Holding,UINT16,1,,设备状态,0=离线

• 注意：BA平台地址模式可能是1-based（40001=0x0000），配置时确认偏移
• 批量导入：多数BA平台支持CSV/Excel批量导入数据点，减少手动配置

3.3 多设备轮询优化

BA平台Modbus驱动通常串行轮询，400台设备×2寄存器×5s周期 = 轮询周期过长。

优化策略：

• 分组轮询：按区域/子系统分组，每组独立扫描周期
• 寄存器合并：连续寄存器一次读取（如40001–40010），BA平台内部拆点
• 边缘网关前置：网关并发轮询现场设备，BA只轮询网关（单点聚合），大幅降低BA侧负载
• 变化上报：网关支持COV（Change of Value）时，BA侧订阅而非轮询

四、SNMP 集成 BA 实操

4.1 BA平台SNMP支持现状

现实情况：很多楼宇项目BA平台SNMP功能未激活或工程师不熟悉配置。此时走模式B（边缘网关）更务实。

4.2 边缘网关SNMP→Modbus/BACnet映射

网关侧把SNMP采集的OID映射为BA能识别的点位：

# 网关内部映射配置
mappings:
  - name: "sensor-01-power-voltage"
    type: snmp
    target: "10.10.21.11"
    oid: "1.3.6.1.4.1.12345.1.1.0"
    poll_interval: 30s
    transform: "value / 100"        # 原始值×100，转工程值
    output:
      bacnet:
        object_type: analog_input
        object_instance: 1001
        units: volts
      modbus:
        register: 41001
        type: holding
        scale: 0.01

映射原则：

• 设备健康指标（供电电压、运行时间、接口错误计数）映射为BA的DI/AI点
• 状态位（传感器故障、低电压）映射为BI（二进制输入）点
• Trap事件映射为BA事件对象或报警日志

4.3 Trap接收与BA告警联动

设备Trap → 网关/边缘侧接收 → 归一化为事件 →
  ├── 写BA内部寄存器/对象属性（触发BA告警）
  ├── REST API推BA事件接口
  └── MQTT → BA平台订阅

联动场景：

• Trap: powerFail → BA触发"传感器供电异常"告警 → 关联工单系统
• Trap: thresholdExceeded → BA弹出越限面板 → 联动空调调节
• Trap: linkDown → BA标记点位质量差 → 运维人员排查网络

五、双协议协同与冲突避免

5.1 资源隔离

设备侧LWIP栈资源有限，Modbus和SNMP并发请求需隔离：

• 设备端：SNMP agent独立任务，优先级低于Modbus TCP server；pbuf池按协议比例分配
• 网关端：Modbus轮询周期短（5s），SNMP轮询周期长（30–60s），错峰调度
• BA端：Modbus数据点采样周期与SNMP轮询周期解耦，避免同时冲击设备

5.2 数据一致性

双协议采集同一测点时可能出现不一致：

5.3 故障降级

六、工程交付清单

6.1 文档交付

• [ ] 设备清单：IP、MAC、Unit ID、位置、固件版本、供电域
• [ ] Modbus映射表：寄存器地址、数据类型、缩放、BA点名对照
• [ ] SNMP MIB文件：私有MIB + OID速查表
• [ ] SNMP参数表：engineID、用户、认证/加密方式、Trap目的端
• [ ] 网络拓扑图：物理连接、VLAN划分、路由可达性
• [ ] BA集成配置截图：设备添加、数据点绑定、告警阈值
• [ ] 测试报告：通点测试、协议验证、故障注入、恢复测试
• [ ] 运维手册：日常巡检项、常见故障处理、备件更换流程

6.2 验收测试

1. 单点测试：每台设备Modbus读值正确、SNMP get/walk通过、Trap触发验证
2. BA画面验证：点位值与现场一致，刷新周期符合设计
3. 告警联动测试：越限→BA告警→通知渠道（短信/邮件/微信）
4. 故障注入：拔线、断网、断电，验证BA侧告警+恢复
5. 长期试运行：7×24h，统计在线率、数据完整率、告警准确率

七、常见坑与规避

八、关键词

楼宇自控系统、BA对接、以太网温湿度变送器、Modbus TCP集成、SNMPv3集成、双协议协同、边缘网关、BACnet IP、协议转换、数据点映射、Trap联动、工程交付、运维实战

九、一句话总结

BA系统对接以太网温湿度变送器，核心是把Modbus TCP测量数据面与SNMP管理面同时纳入BA平台或经边缘网关归一化后接入；工程落地时交付BA工程师能直接用的映射表、MIB速查表和配置模板，双协议错峰调度、故障独立降级，最终在BA画面上看到正确的点位值和及时的设备健康告警。
