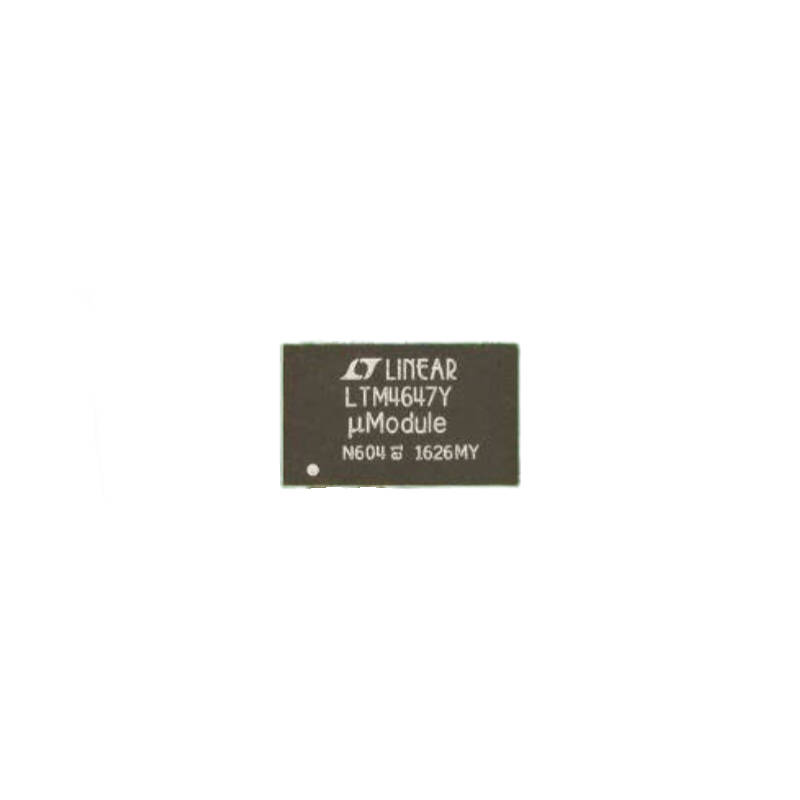

LTM4647IY#PBF，具备 N+1 冗余能力的 30A 电源模块

LTM4647IY#PBF

电气特性

输入电压：4.7V ~ 15V

输出电压：0.6V ~ 1.8V，单颗反馈电阻编程，内置 0.6V 基准

单路额定电流：30A 直流；最多 6 片并联，总输出180A

稳压精度：-40℃~125℃全温域总误差 ±1.2%

典型效率：12V 输入、1V 输出、30A 满载效率 87%；轻载 Burst 模式提升效率

开关频率：400kHz~700kHz 可调，支持外部 400~800kHz 时钟同步锁相

控制架构：电流模控制，瞬态响应快，支持内部 / 外部环路补偿

工作结温：-40℃ ~ +125℃

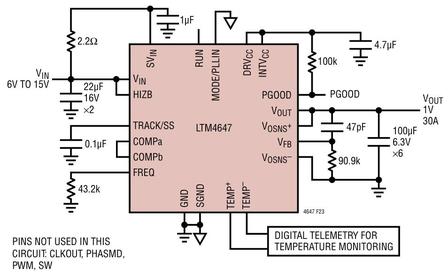

单路 30A 基础电路（6~15V 输入，1V 输出）

• 输入：2 颗 22μF 25V 陶瓷并联
• SVIN：2.2Ω 串 1μF RC 滤波
• 输出：6 颗 100μF 6.3V 陶瓷并联，搭配 47pF 前馈电容 Vout→VFB
• FREQ 接 43.2kΩ，500kHz 开关频率
• COMPa 短接 COMPb，使用内置补偿

控制与配置引脚

• RUN（A6）：使能，阈值典型 1.35V，浮空自带 1~5μA 上拉
• FREQ（D7）：频率设置，内置 20μA 电流源，接电阻到地设定开关频率
• MODE/PLLIN（B7）：轻载模式 / 外部同步时钟输入
• PHASMD（C7）：多相相位配置，控制 CLKOUT 相对输出相位
• HIZB（E5）：高阻关断，拉低关闭本通道功率管，用于冗余
• TRACK/SS（F5）：软启动 + 电源轨跟踪
• VFB（E6）：反馈误差放大器负端，配合 RFB 设置 VOUT
• VOSNS+ / VOSNS-（G6/G5）差分远端采样
• COMPa / COMPb（H6/H7）环路补偿：短接启用内置补偿；断开外接 Type II 补偿网络

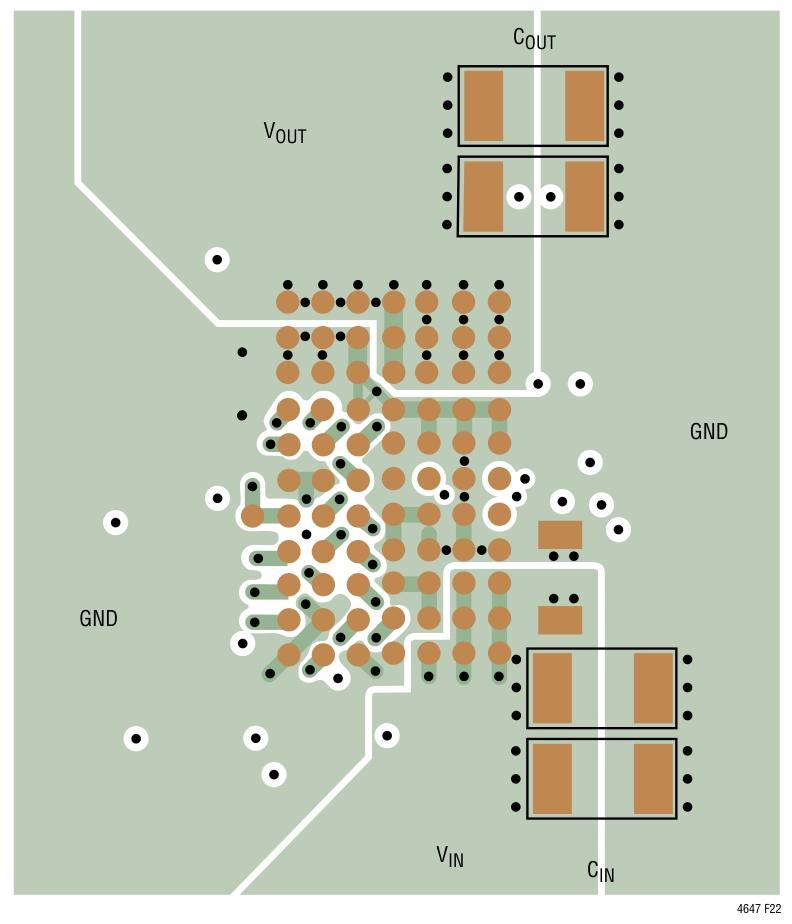

PCB 布局规范

1. 功率层（VIN/VOUT/GND）使用大面积铜箔，多排过孔降低阻抗、辅助散热；
2. 输入 / 输出高频陶瓷电容紧贴模块对应 BGA 焊盘；
3. 模拟信号 SGND 单点连接功率地，模拟走线远离功率开关路径，降低噪声耦合；
4. 多并联模块：VFB、COMPa、RUN、TRACK 使用内层短接，保证等电位；
