ADG1608BRUZ-REEL7是一款高精度采集专用 8 通道开关

ADG1608BRUZ-REEL7

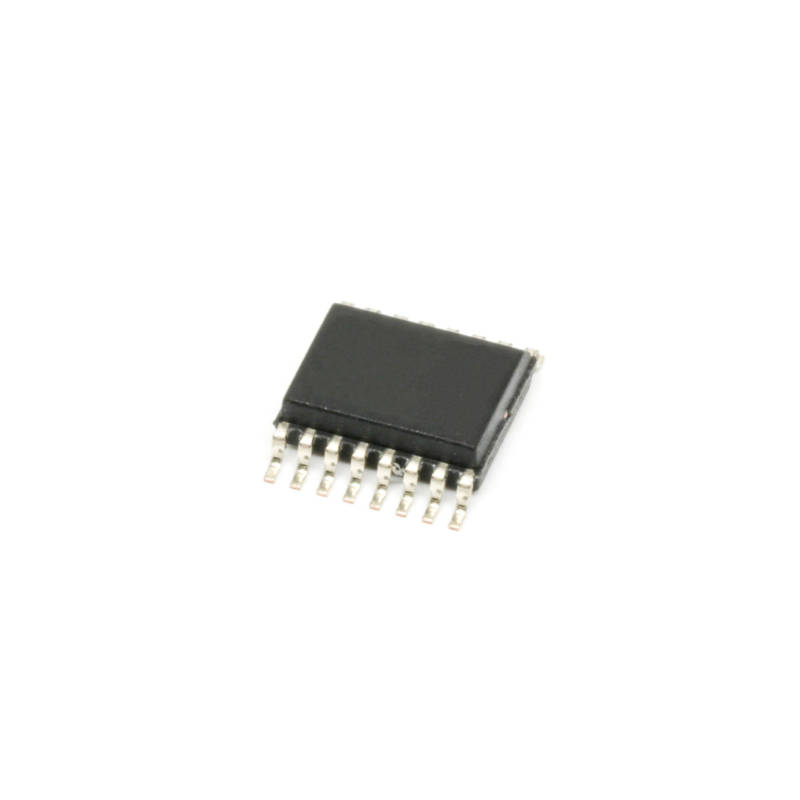

型号介绍 ADG1608BRUZ-REEL7 是一款 8 通道单端 CMOS 模拟多路复用开关，采用 16 引脚 TSSOP 封装。它拥有极强的供电兼容性，既支持 3.3V~16V 单电源工作，也能适配 ±3.3V 至 ±8V 双极性电源，单电源应用时负电源引脚 VSS 可直接接地，无需额外配置独立的 VL 逻辑电源，简化了外围电源设计。芯片数字控制引脚完美适配 3V 逻辑标准，输入高电平最低 2.0V、低电平最高 0.8V，3.3V、5V 主控单片机可直接驱动地址引脚 A0、A1、A2 与使能引脚 EN，不用额外增加电平转换电路。EN 引脚为高有效逻辑，拉低时所有通道同步关断，拉高后通过三位二进制地址编码，依次选通 S1 至 S8 其中一路模拟通道，公共端 D 作为统一信号输出或输入端口；芯片内部集成先断后合切换机制，切换通道时会预留最小 30ns 间隔，有效避免两路模拟信号短接造成信号冲突，同时内置低电荷注入设计，数字切换产生的输出毛刺极小，不会干扰精密模拟信号。

主要特性 导通电阻极低：典型 4.5Ω，全温最大仅 8Ω，且导通电阻平坦度优秀，音频信号失真极低； 宽供电兼容：双电源 ±3.3V~±8V、单电源 3.3V~16V，无需独立 VL 逻辑电源； 3V 兼容数字逻辑，输入高电平最小 2.0V、低电平最大 0.8V，可直接 MCU 驱动； 轨到轨模拟信号传输，开关双向导通，关断时可阻挡满幅电源电压信号； 微功耗 CMOS 架构，静态功耗＜8nW，适配电池便携设备； 连续通流能力强，LFCSP 封装最大 470mA 连续电流； 低失真：THD+N 典型 0.04%，适合音频、高精度采集；

应用领域 通信系统 工业自动化控制 视频信号路由
