ADL5561ACPZ，2.9GHz 宽频差分驱动，低噪声高线性 RF/IF 增益模块

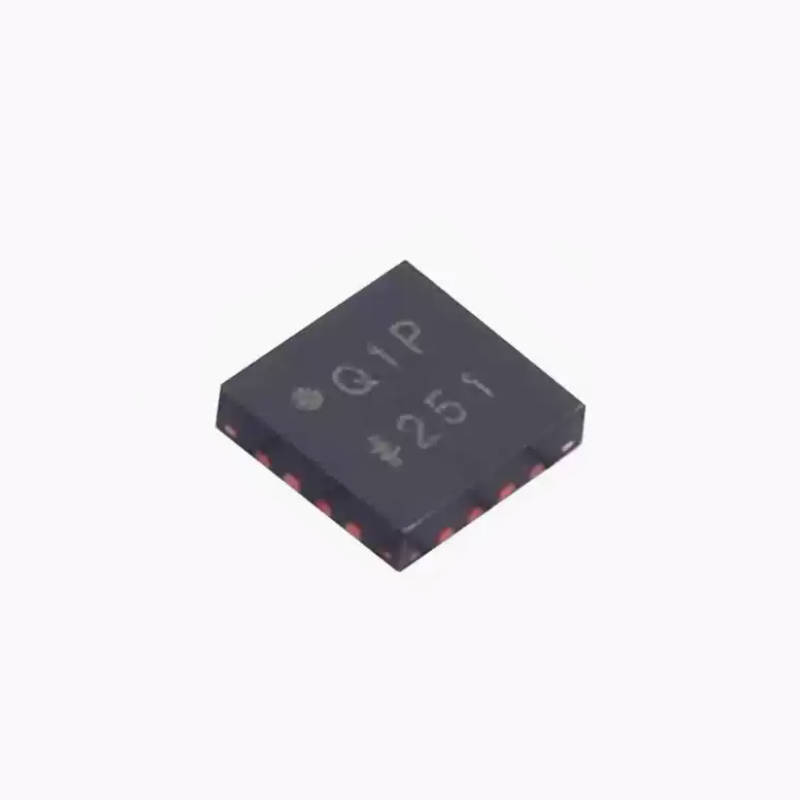

ADL5561ACPZ

型号介绍 ADL5561ACPZ 是一款 3mm×3mm 16 引脚 LFCSP 封装宽带差分射频中频放大器，工作温度覆盖 - 40℃至 + 85℃，专为射频中频链路、高速模数转换信号调理场景设计，凭借宽频、低噪声、超低失真、可调增益、单电源低功耗等综合电气优势，成为宽带信号放大与 ADC 驱动的优选器件。它拥有最高 2.9GHz 的 - 3dB 带宽，带宽随增益档位变化，6dB 增益下带宽可达 2.9GHz，12dB、15.5dB 增益分别对应 2.3GHz、1.8GHz，同时 6dB 与 12dB 档位具备 200MHz 的 0.1dB 平坦带宽，高频信号传输幅相稳定性优异。器件无需外接反馈电阻，依靠引脚短接跳线就能切换 6dB、12dB、15.5dB 三档差分固定增益；若前端采用单端信号输入，增益会对应降至 5.6dB、11.1dB、14.1dB，额外在输入端串联电阻还能实现 0dB 至 15.5dB 区间连续可调增益，增益控制灵活度高，且增益温漂、电源漂移极小，长期工作增益稳定。

主要特性 供电 VCC 最高 3.6V；输入引脚电压上限 VCC+0.5V 内部最大功耗 155mW，热阻 θJA=98.3℃/W，最高结温 125℃ 存储温度：-65℃ ~ +150℃；工作温度 - 40℃~+85℃ 静电敏感器件，使用全过程必须执行 ESD 防护 低噪声输入级，适合高灵敏度射频接收、高精度采集链路

应用领域 无线通信基础设施 射频测试测量仪器 通用宽带射频系统
