拆解酷态科电能卡

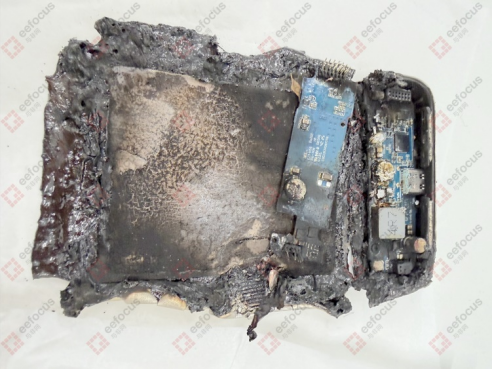

在拆解酷态科10号磁吸电能卡的过程中，不慎戳破内置锂电池，瞬间浓烟骤起、火焰迸发，整台设备迅速燃烧殆尽，最终只留下一堆烧毁后的残骸。

近距离亲历锂电池燃烧的爆发力，那种冲击感至今难忘，幸好反应迅速及时撤离，才避免了受伤风险。

下图是设备完好时的状态，崭新光亮，无论是续航性能还是功能设计都可圈可点。

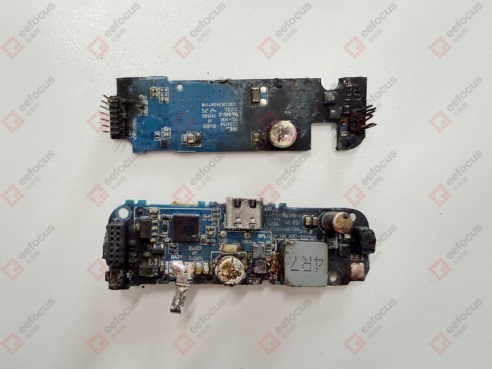

另一张图则是火灾后抢救回的两块主板。

这两块板子自带一股挥之不去的淡淡焦糊味，成了这场意外拆解的独特印记，每次凑近都能清晰闻到，反倒让人对其内部构造更添好奇。

尽管表面被灼烧，但核心硬件布局并未被完全破坏，仍能清晰观察其方案设计。

清理掉表面灰烬后，便只剩下这两块核心主板，大致可分为有线充电控制板与无线充电控制板两大模块，下面逐一为大家解析。

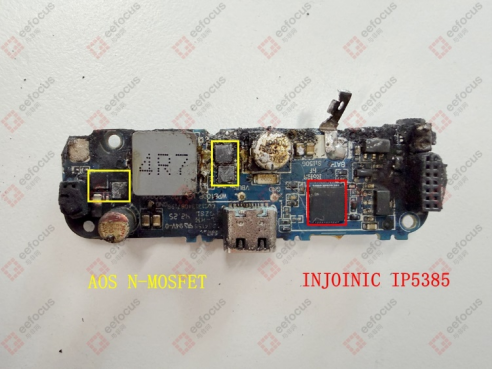

这块板子的核心主控芯片采用英集芯IP5385，作为专为移动电源设计的主控方案，它不仅完整兼容UFCS融合快充协议，还能适配市面上绝大多数主流快充规格，同时针对苹果设备提供BC1.2充电适配。

该芯片将同步双向升降压转换器、锂电池充电管理单元及电量显示功能高度集成，凭借这一高集成度设计，大幅简化了外围电路布局，仅需搭配一颗电感就能搭建起完整的双向升降压系统，既有效压缩了整体方案体积，又为终端产品控制物料成本提供了显著助力。

主控芯片旁配有两颗电源稳压芯片，但因灼烧严重，型号已无法辨认；在一颗4.7μH贴片电感周边，布置着4颗万国品牌的NMOS管CQY7534N，主要承担同步升降压开关管的作用，保障电路电压转换的稳定性。

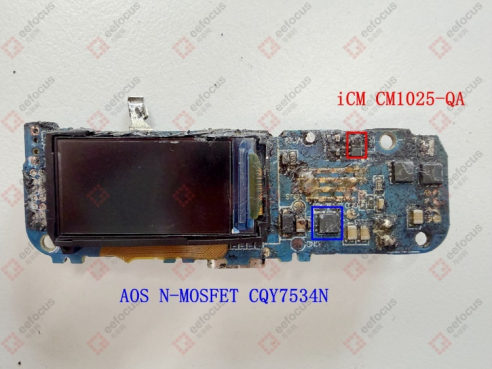

有线充电控制板的背面搭载了设备的显示屏，这也是该电能卡的核心特色功能之一。

与传统充电宝相比，这块屏幕可实时呈现剩余电量、充放电功率、剩余充放电时长及接口工作状态等信息，智能化体验大幅提升。

该PCB板此面还集成了一颗万国NMOS管CQY7534N，用作USB-C接口的VBUS开关管；同时配备创芯微锂电保护芯片CM1025-QA，其内置高精度电压与电流检测电路，可实现过充、过放、放电过流、短路、充电过流等多重保护功能。

PCB板边缘另有两颗锂电保护芯片，同样因灼烧无法识别型号。

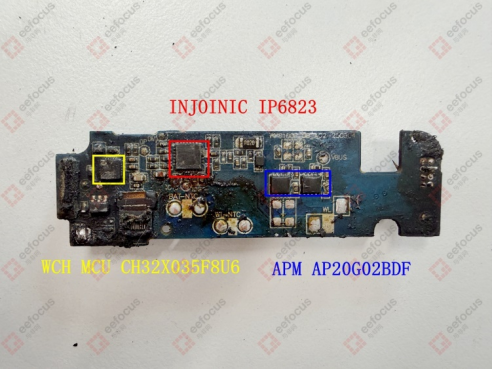

无线充电控制板的PCB中央，搭载的是英集芯无线充电主控芯片IP6823。

这款芯片符合Qi无线充电标准，具备极高的集成度，将完整H桥驱动电路、ASK通信解调模块及适配器快充接收协议等核心功能浓缩于单颗芯片之中。

它支持充电协议、FOD灵敏度、指示灯状态等多项参数的自定义配置，为方案设计提供了充足的灵活性。

芯片旁配有两颗无线充电功率管，选用永源微N+P双MOS管AP20G02BDF，专门适配无线充电全桥应用场景，保障无线供电的稳定性与效率。

PCB板的另一侧集成了设备的控制与屏幕驱动电路，包含一颗触摸芯片及沁恒微控制器CH32X035F8U6。

这款MCU采用开源RISC-V处理器架构，内置62KB闪存与20KB RAM，功能集成度出色，涵盖高精度ADC模块、运算放大器、完整USB接口及PD协议物理层电路。

尤为突出的是，其具备直接驱动显示屏的能力，可实现丰富的人机交互效果，支撑起设备的智能化显示功能。

无线充电控制板的背面，同样布置了两颗万国NMOS管CQY7534N，作为无线充电供电回路的VBUS开关管。

以上便是这款电能卡烧毁后，残留PCB板上可识别的主要器件，电池等其他部件已在燃烧中完全损毁，无法追溯细节。

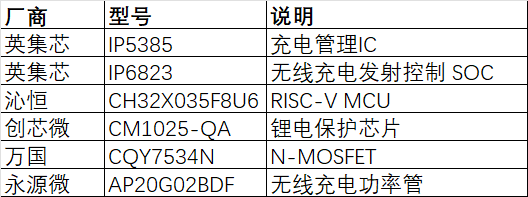

主要涉及到的一些芯片BOM如下：

这场因操作失误引发的燃烧事故虽令人心有余悸，但也让我们得以一窥酷态科这款电能卡的内部核心方案，全链路国产芯片的应用，着实值得关注与参考。

从英集芯的电源管理及无线充电双主控，到创芯微的锂电保护芯片，再到沁恒采用RISC-V架构的MCU，国产芯片贯穿了设备的核心电路链路。

这种国产芯片协同赋能的模式，让终端厂商得以摆脱对进口芯片方案的过度依赖，凭借自主可控的核心器件打造具备市场竞争力的产品。

同时，国产芯片兼具高性价比与本地化技术支持的优势，能够帮助终端企业加快产品迭代速度，降低研发与生产成本。

这种上下游协同、互相赋能的产业生态，正为中国半导体产业的规模扩张与技术升级注入动力，堪称国产芯片发展的良性范本。
