拆解小米麦克风

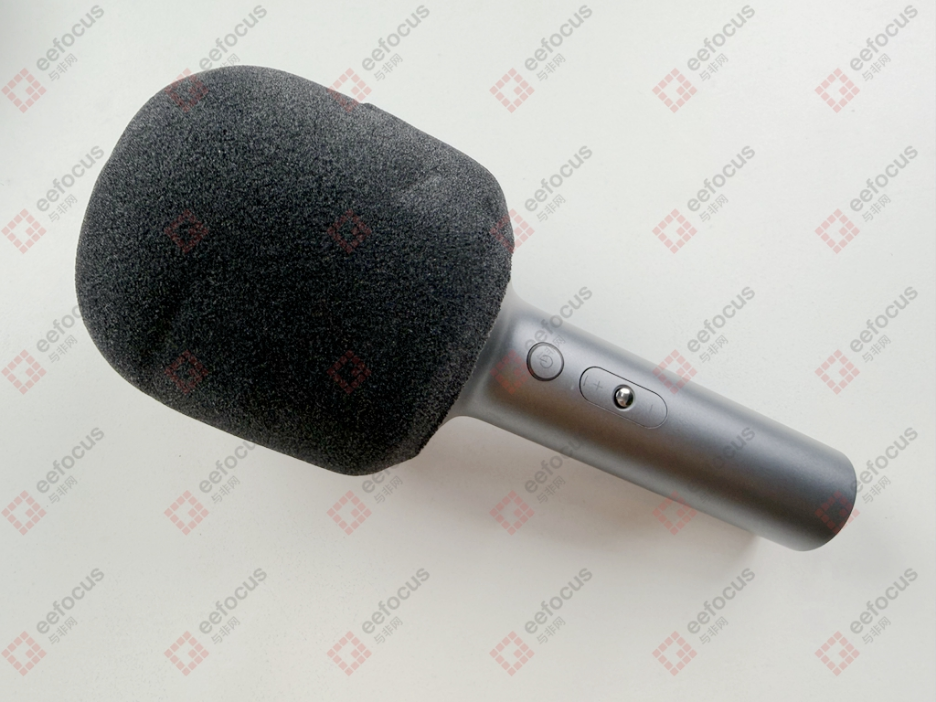

该产品延续小米系列标志性的简约设计风格，整体采用深灰色磨砂材质，不仅触感舒适，还能有效避免指纹残留。

其主打 “私人 KTV” 理念，集成 KTV 级立体音效、一键消原唱、双人对唱、9 种趣味音效等实用功能，大幅降低了家庭 K 歌的操作门槛。

本期与非网将通过拆解这款产品，重点分析其硬件方案，尤其聚焦国产芯片的应用情况，以此探究中国半导体产业在消费电子领域的渗透程度。

完成拆解后发现，小米 K 歌麦克风的核心硬件由主板、电池组、扬声器单元与拾音组件等关键部分组成，整体硬件方案具备高度集成化特性，且国产芯片占比显著。

首先看拾音组件：其搭载 16mm 大尺寸心形指向拾音头，可更宽泛地捕捉声音动态区间，使人声还原效果更出色；在结构设计上，拾音麦克风底部配备专属防震降噪支架，进一步提升拾音稳定性。

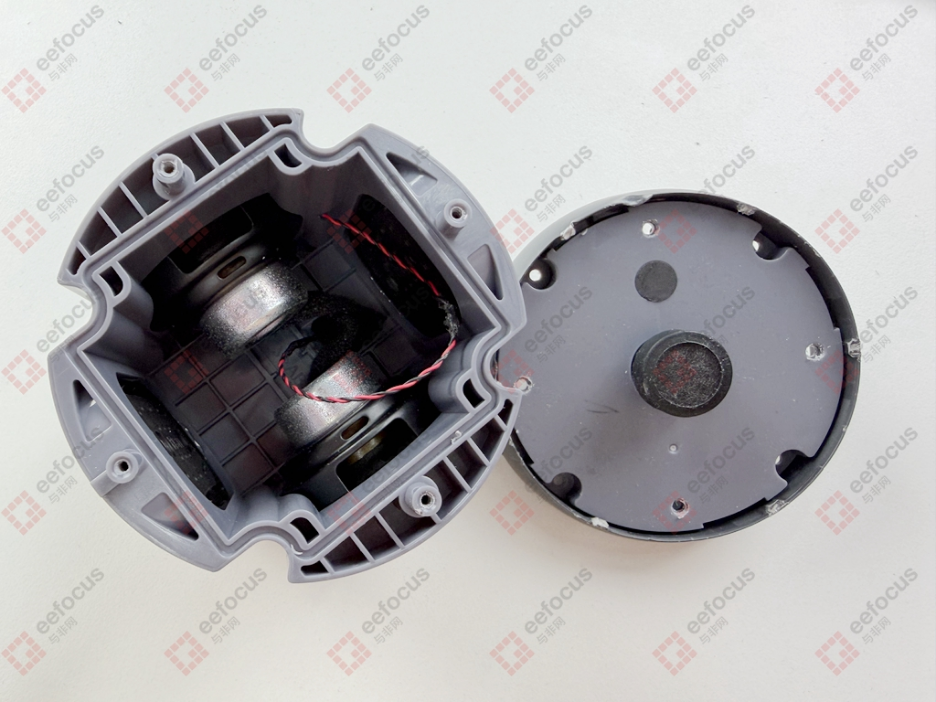

扬声器部分，该产品配备双 5W 大功率对置式扬声器，搭配双低音被动振膜设计，实现四向发声效果，能打造出沉浸式 KTV 音效感受，充分满足家庭聚会或日常娱乐的音效需求。

电池方面，设备内置单节 18650 规格电池，选用天津力神生产的 2500mAh 大容量锂电池，续航能力可达约 7 小时连续使用时长。

拆解重点集中在 PCB 主板，其由充电小板与控制主板两部分组成。其中，充电小板采用 USB TYPE-C 充电接口，接口电路中集成一颗二极管与一颗输入保护 IC，保障充电过程的安全性。

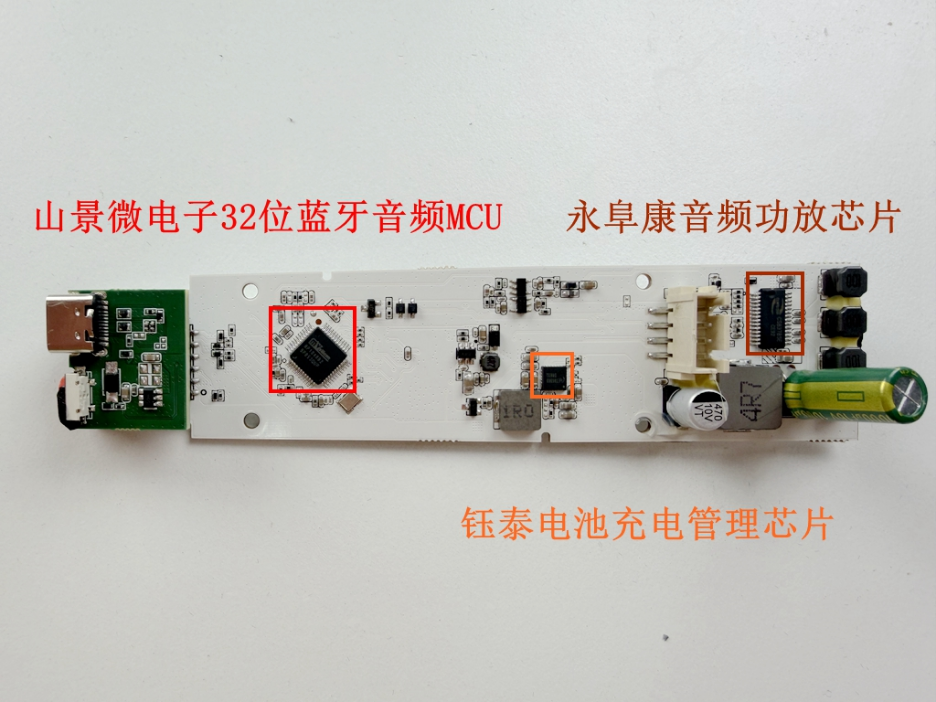

控制主板的核心芯片选用山景微电子的 32 位蓝牙音频 MCU BP1048B2。

这款芯片专为音频类设备量身设计，具备丰富的接口配置与强劲的处理性能，可轻松应对音频编解码、音效处理等核心任务。

在 PCB 板中部的一体成型贴片电感旁，部署的是钰泰电子的电池充电管理芯片 ETA6963，负责电池充电过程的精准管控。

扬声器电路对应的核心元件是永阜康的音频功放芯片 CS83785E。该芯片采用无需滤波器的 PWM 调制架构，同时内置升压模块，还集成过流保护、短路保护与过热保护功能，能有效避免芯片在异常工况下损坏。

其旁侧搭配两颗辰达行肖特基二极管，采用并联方式实现升压整流作用。

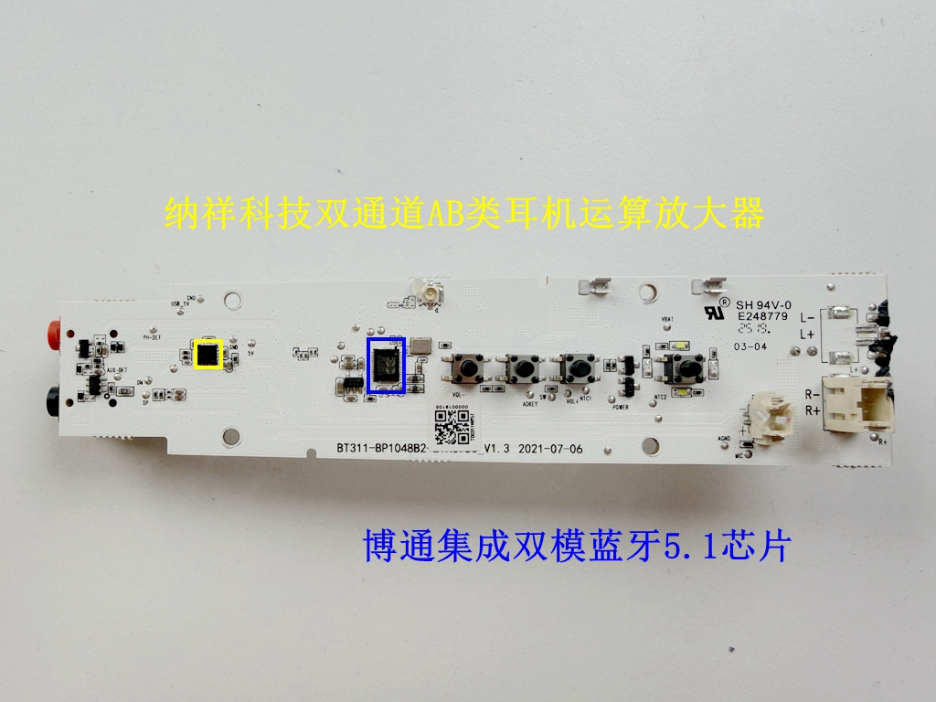

主控 PCB 板的另一侧设有 3.5mm 耳机接口与录音接口，从电路布局可推测其旁侧为耳机驱动放大器 —— 该放大器采用纳祥科技的双通道 AB 类耳机运算放大器 NX4917，保障耳机输出音效的稳定性。

通过板载的同轴蓝牙天线连接器可判断，中部电路为蓝牙通信模块，其核心是博通集成的双模蓝牙 5.1 芯片 BK32881。该芯片集成专用音频 DSP，支持主动降噪、阵列麦克风降噪、声学回声消除等高阶功能，天生适配音频蓝牙设备的使用需求。

其余硬件部分包含多个机械按键，涵盖功能键、电源键与音量调节键（加减）；另有两个接口，分别用于连接拾音麦克风与扬声器。

不过拆解过程中发现一处小问题：取下扬声器时，接口随扬声器一同脱落，焊接工艺质量欠佳；但查看 PCB 板标注的生产日期后便理解了 —— 推测该产品为较早批次型号，消费电子产品的使用寿命或已接近上限。
