砷化镓（GaAs）晶圆的光刻胶残留

光刻胶的残留在不同外延基板上处理工艺也不同，玻璃基板或者蓝宝石就会抗造一点，砷化镓、磷化铟等就要避免酸碱。

一、残胶类型与成因分析

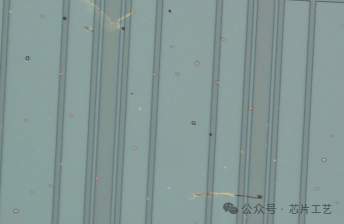

残胶的形式样貌有很多种，块状不规则形状、线条型等。

二、专用剥离液选型与工艺参数

1. 半水基剥离液（首选方案）

• 推荐配方：
  • Fujifilm EKC265：含二甲基亚砜（DMSO）与羟胺，适用于GaAs/InP，工作温度60-80℃。
  • DuPont EKC580：过氧化氢基配方（稀释比例1:5），适合含Au/Ti金属层的晶圆。
• 工艺参数：
  • 温度：70±5℃（避免GaAs表面As挥发）
  • 时间：15-25分钟（超声辅助可缩短至10分钟）
  • 选择比：光刻胶去除速率＞200 nm/min，GaAs刻蚀速率＜0.5 nm/min（比＞400:1）

2. 有机胺类剥离液（负胶适用）

• 配方：NMP（N-甲基吡咯烷酮）与TMAH（四甲基氢氧化铵）复配（体积比3:1），添加0.1%苯并三唑（BTA）。
• 优势：
  • 同步清除SU-8负胶及PMMA显影液残留；
  • 抑制Al电极氧化（pH 6-7弱酸性环境）。
• 风险控制：需监测金属离子浓度（Na⁺＜1 ppb）。

3. 低温等离子体辅助剥离（超薄残胶）

• 步骤：
  1. O₂等离子体灰化（200W，10分钟）去除表层胶；
  2. H₂/N₂混合气体处理（1:4，150℃）还原碳化层；
  3. 丙酮+异丙醇（IPA）低温清洗（40℃）。
• 效果：50nm以下残胶去除率＞99%，表面粗糙度Ra＜0.3 nm。

三、工艺优化与缺陷预防

1. 分阶段处理（高深宽比结构）

2. 金属层保护方案

• Au/Ti电极：添加0.05%氟化铵（NH₄F），形成[TiF₆]²⁻络合物，腐蚀速率＜0.1 nm/min。
• Al电极：采用乳酸+柠檬酸缓冲体系（pH 6-7），避免碱性液腐蚀。

四、质量验证标准

1. 表面分析：
   • AFM检测：Ra＜0.5 nm（5μm×5μm扫描）；
   • XPS分析：C含量＜5 atomic%，无As-O键信号。
2. 电学性能：
   • C-V测试：Dit＜1×10¹¹ cm⁻²·eV⁻¹（1MHz）；
   • I-V测试：肖特基漏电流＜1nA/mm²（-5V偏压）。

五、安全与环保建议

• 废液处理：DMSO基废液需活性炭吸附+芬顿氧化（COD去除率＞90%）；
• 替代方案：乳酸基生物降解剥离液（如ANPEL公司产品），毒性降低80%。

六、常见问题与对策
