PW7126三节锂电池保护芯片、电路、原理

，三节锂电池保护板电路的要点

·为什么需要MOS管：（芯片是大脑，MOS管是肌肉，负责切断电流）

3，电路路径与连接方式

·电池接线顺序

·充电路径：充电电路+一P+/电池组+一电池组-一采样电阻- MOS管Q1一MOS管Q2一一P-/充电电路

·放电路径：电池组-→MOS管Q1一MOS管Q2-一采样电阻→P-/负载-→负载+/电池组+

二、电路图

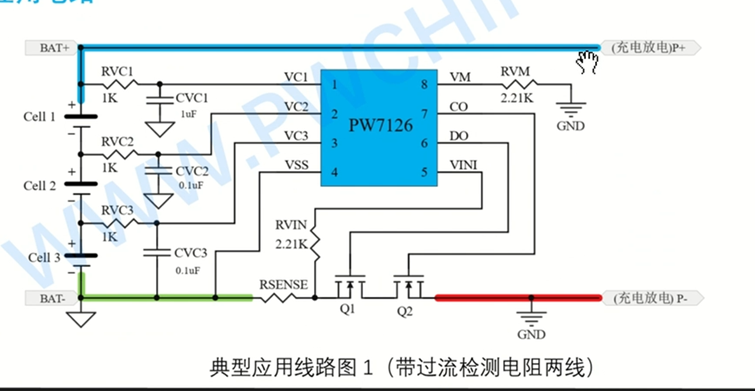

PW7126采用8引脚的SOP封装形式，PW7126是一款专用的三节可充电锂电池保护电路，它集高精度过电过压电压充电保护，过电压放电保护，过电流充电保护，过电流放电保护，电池短路保护等。性能于一身，负责检查电压电流，当满足阀值条件，控制打开或关闭电池的充放电。PW7126采用小型的SOP8封装，外部只需要较少的元器件，使其非常适用用于空间有限的电池包里。以下是三节锂电池保护板电路板电路图：

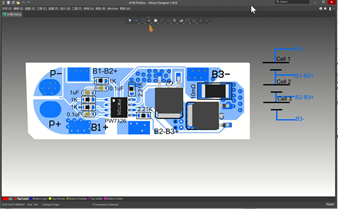

企业微信截图_20260305144436

蓝色加粗的线是电池的正极，大电流流过的，在PCB里面画线要用粗线，

绿色和红色加粗的线是电池负极，分别表示两个不同的地，也是大电流

流过的在PCB里面也是要画粗线。
