低速协议系列：SPI（初入殿堂）

被低估的 SPI 协议，其实已经写过很多相关的文章了，但还是有不少新的感悟；那我决定来重新写这部分的内容，毕竟它是 MCU 的三大数据接口之一，而且相关的变种非常多，也异常灵活，相比于 IIC 和 UART 之外是性价比超高的通讯方式。

这次我也不想按照市面上有的东西写，总之就是按照信号链的方式，把所有奇奇怪怪的疑问全都写出来。（目标是理解到 bit 这种深度，当然也会到处盗图，都是我的！！！）

Action

认识一个概念不应该从其本身出发，而是先理解其周围所有的概念。

我们经常可以看到：全双工（Full Duplex）是指通信双方在同一时刻既能发送数据，也能接收数据的工作模式；全双工就像一条双向车道，两个方向的车辆可以互不干扰地同时行驶。它通常使用两套独立的传输线路，一套用于发送，一套用于接收。

因为通讯有来有回，所以是一种分类的方式。

bit

学过计算机组成的应该都知道，计算机最底层就是两个状态，我们这里只关心数据层，其实也是最低层级；也就是 0 和1，接着通过约定速成的规范来完成信息更加多的表达。

在计算机科学中，8-bit（8位）是一个核心计量单位，代表 1个字节（Byte）；一个 8-bit 的二进制位可以表示 2^8=256种不同的状态

无符号整数：0 到 255。

有符号整数（通常使用补码）：-128 到 +127。

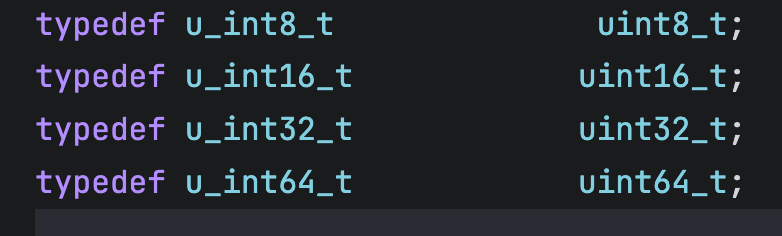

这是 Xcode 里面的

这是 Xcode 里面的

虽然在大多数系统中 uint8_t 就是 unsigned char 的别名，但使用 uint8_t 一看就知道它是为了处理 0-255 的数值，而不是为了存储“字符”。

相当于 8 个格子，每个格子里面都是 0 或者 1，每个字节，都是一组的看，可以当成开关，这里就是寄存器的概念：

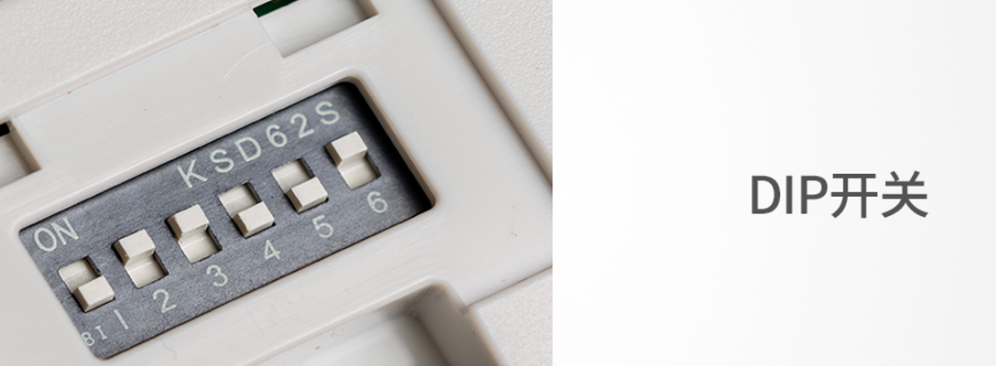

每一个位置，都是一个 0 或者 1

每一个位置，都是一个 0 或者 1

可以一组来看当做一个数字，也可以在 bit 的粒度看一位的定义。

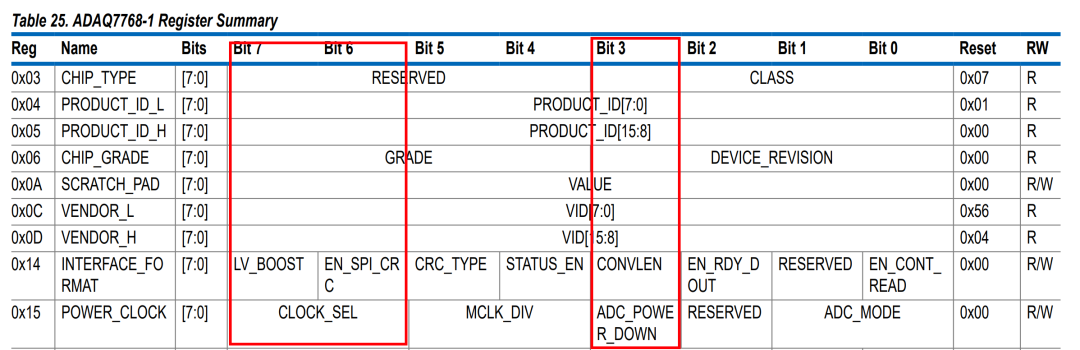

看我在用的一个芯片，ADAQ7768-1

看我在用的一个芯片，ADAQ7768-1

寄存器一般是一位，或者一位不够，要连着用，比如一个参数的设置用了三个 bit，其实就是 0-7 的范围，4bit 就是 0-15，这样去扩展的。

所以 bit 的语义可以看作开关和多个 bit 集成的数值概念。

字节

在计算机发展史上，16-bit（16位）是从“入门”迈向“生产力”的关键阶段。它代表一次能处理 2个字节（Word） 的数据；一个 16-bit 的二进制位可以表示 65536种状态：

无符号整数：0 到 65,535（常说的“64K”限制）。

有符号整数：-32,768 到 +32,767。

寻址能力

寻址能力（Addressing Capability）是指 CPU 能够“看到”并管理的最大内存空间范围；可以把它想象成一个快递员（CPU）能送达的所有门牌号（内存地址）的总量。如果门牌号的位数不够，哪怕你盖了再大的仓库（内存条），快递员也找不到多出来的房间。

8位机通常只能直接访问 64KB 内存，而 16位处理器可以通过分段寻址访问 1MB 甚至更多空间，让运行大型软件成为可能。

这里还可以拓展一些内容，应该是不难理解的。

嵌入式中的寻址

虽然 Cortex -M 是 32 位处理器，理论寻址 4GB，但它内部的 Flash 和 RAM 往往只有几百 KB。它是如何利用这 4GB 空间的？

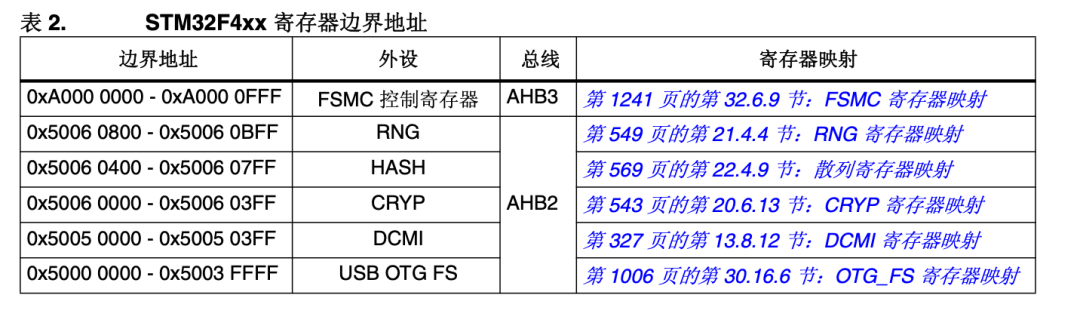

统一编址：STM32 将 4GB 空间切成块（Block）

就是这样

0x0800 0000 开始的地方映射到 Flash（存代码）。

0x2000 0000 开始的地方映射到 SRAM（存变量）。

0x4000 0000 开始的地方映射到 外设寄存器。

好处是CPU 访问内存和访问 SPI 硬件，用的都是同一套逻辑（指针），这就是为什么可以通过函数指针直接操作硬件。

！！！

有趣的地方来了，因为我在上面一直强化一个概念，就是 bit 是重要的，单个是开关是状态，连起来是数值是范围，那更高层来看，一串 001010101010 它到底是什么就取决于我们对它的定义，可以是一个数值，字符，也可以是一串寄存器的值。

如果数据没放在 CPU 喜欢的地址（比如 4 的倍数），32 位 CPU 可能要寻址两次才能读完一个数据，效率减半，所以要数据对齐（Alignment）；但是需要在上层使用的时候把多加的数据去掉，因为语义正确大于一切。

32bit来了

8x4：0 到 4,294,967,295。42.9 亿

那对于我们现在的 Cortex 来讲每一个寄存器都是 32bit 的，所有有着大量的空缺：

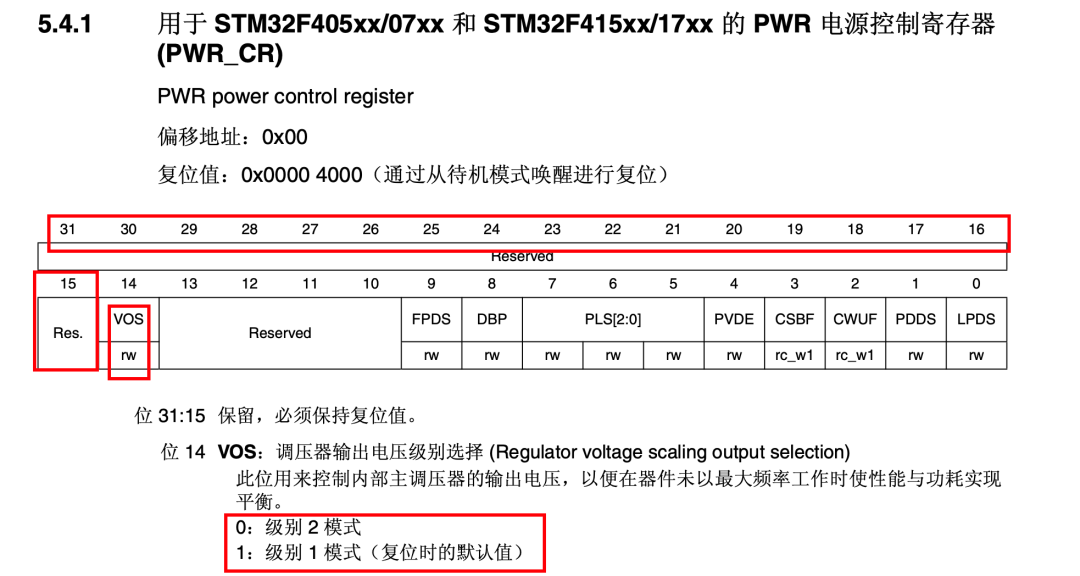

一般都是高位 MSB 空缺，接着就是我说的，图中就是一个控制功能。

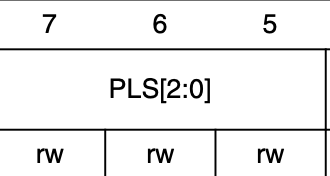

这叫位宽为 3

这叫位宽为 3

8 个 0,1：

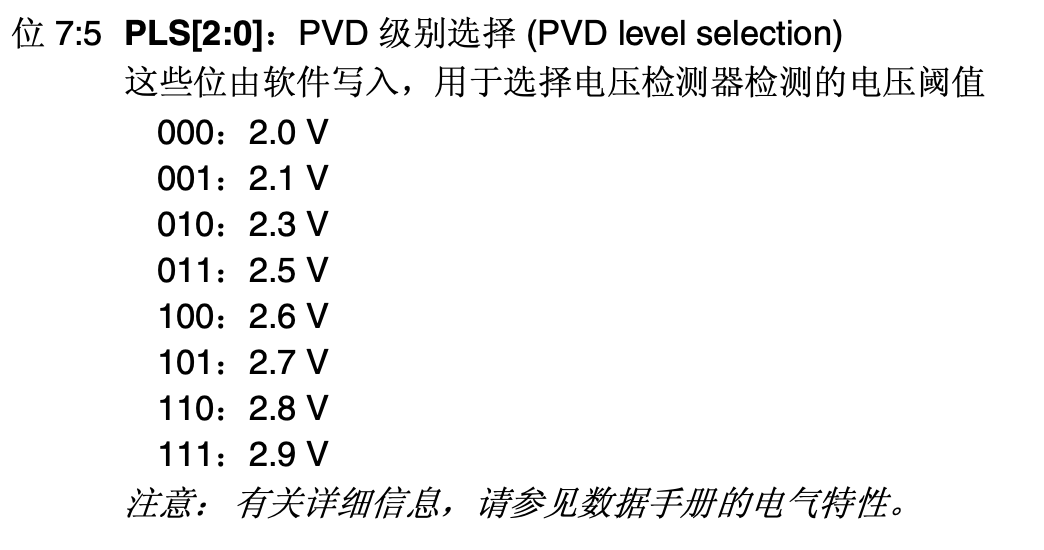

控制 8 个电压

控制 8 个电压

也就是我说的连起来是范围。好～～～，恭喜你大概完成了百分之 10 的知识。

其实我们现在的目标也是明确的，我们就是想传输 byte 出去，这些里面的内容我们自己来定义，所以 SPI 只是物理层的协议，只管把你的 01 数据传到位，至于这些东西怎么解读就是上面的事情了。

先看 01 如何传输？

第一个设计就是时钟；简单来说，SPI 需要时钟线（SCLK）是为了让发送端和接收端在同一瞬间“对齐”数据；如果没有时钟，SPI 这种同步通信就没法玩了。

就是我们有一个步调，这里也是 FPGA 里面时钟的作用，高层来讲，高速稳定的时钟就是快速交互数据的第一要素。

告诉接收端：什么时候该读数据？

在串行传输中，数据线（MOSI/MISO）上的电平跳变非常快；如果没有时钟接收端不知道这一段高电平是代表 1 个 1，还是连续 3 个 1；有时钟的情况时钟信号就像一个指挥棒。双方约定好：时钟每跳一下（比如从低变高），接收端就去采样一次电平。

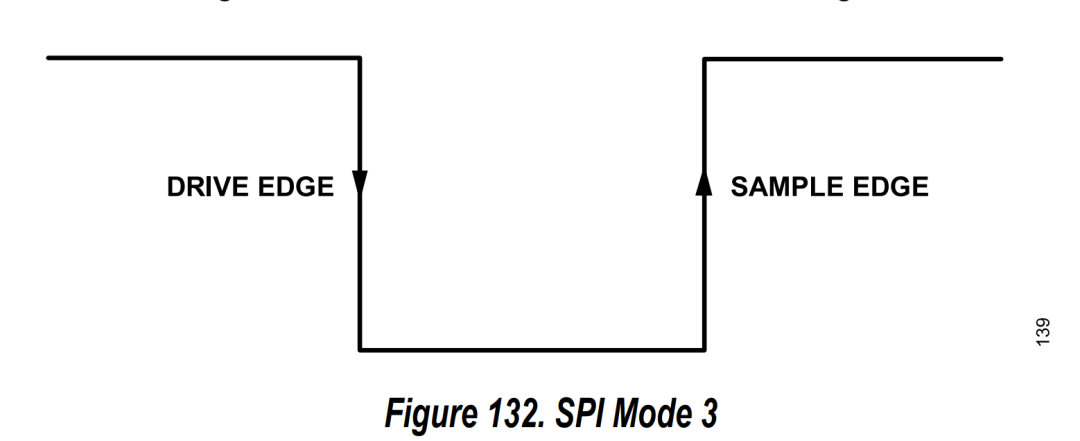

时钟就是方波

时钟就是方波

一个上，一个下，自己来定义；比如跳 8 下，就精准读入 8 个 bit；用来适应不同的“步调”（极高的灵活性）；这是 SPI 比 UART（异步串口）强大的地方。

异步 (UART)：双方必须死守固定的波特率（如 115200），差一点就会乱码。

同步 (SPI)：从机完全“听命”于时钟；主机 CPU 忙的时候，可以把时钟放慢；需要高速传输时（如刷新屏幕），时钟可以跑到几百 MHz；无论快慢，只要有时钟脉冲，数据就不会错；实现“移位寄存器”的硬件联动。

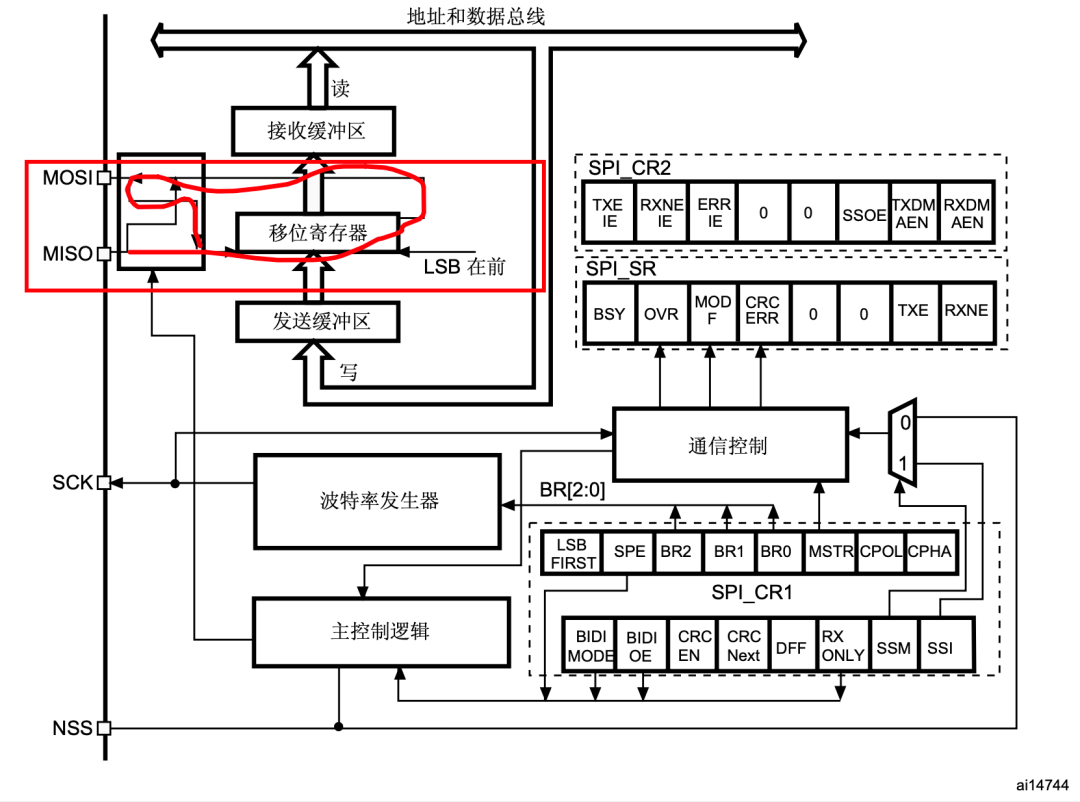

就是这样的，流水线

就是这样的，流水线

正如在 HAL 库看到的 HAL_SPI_TransmitReceive：

SPI 内部有两个移位寄存器；时钟脉冲每响一次，发送寄存器就把最高位（MSB）推出去，同时接收寄存器把进来的位收进来；时钟是这个“物理推拉过程”的动力源；没有时钟，移位过程就会停止。

我们的数据传输过程是这样的，一般是主机先发，可以是读取数据，设置什么的；从机收到以后响应主机的指令。

需要知道的一点是

需要知道的一点是

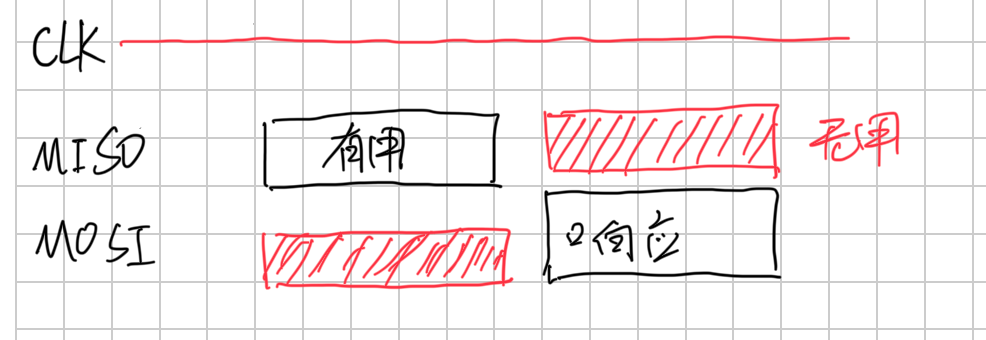

数据线上面没有有用数据传输的时候，其实也是有数据传输的，不过这个对我们来说是无用的，因为是循环的，而且大多数时候这个是用来让主机驱动时钟的。

消除累积误差

异步通信（无时钟）随着传输位数变多，双方的微小时间差会不断累积，最后导致数据错位。而 SPI 每一位都由时钟边沿重置对齐，理论上可以无限长地传输数据而不产生位偏移。

总之呢～时钟线是 SPI 的“节拍器”，它消除了双方对时间感知的差异，让高速、精准的全双工数据交换成为可能。

01数据在哪里获得？

这是一个看起来牛逼哄哄的时序图

这是一个看起来牛逼哄哄的时序图

这里纯粹就是一个数学问题，两个状态，两个状态，乘起来有几个情况。

CPOL (Clock Polarity) —— 时钟极性

它决定了时钟线（SCLK）在空闲（不发数据）时的状态。

CPOL = 0：空闲时是低电平；时钟跳变顺序：低 高（上升沿） 低（下降沿)。

CPOL = 1：空闲时是高电平。；时钟跳变顺序：高 低（下降沿） 高（上升沿)。

CPHA (Clock Phase) —— 时钟相位

它决定了数据在时钟的第几个边沿被采样（捕捉）。

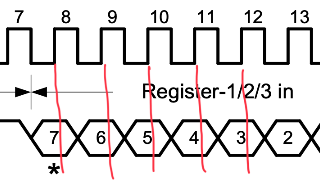

很明显在上边沿判断

很明显在上边沿判断

CPHA = 0：在时钟的第一个边沿采样。

如果是 CPOL=0，就在上升沿采样。

CPHA = 1：在时钟的第二个边沿采样。

如果是 CPOL=0，就在下降沿采样。

也就是说数据必须先“准备好”（打在总线上），然后才能被“采样”；如果选错了相位，读到的数据就会错位 1 个 bit。

确定了时钟的采样边沿，然后对应的看下面数据线的高低电平情况，01 就有了，八个时钟，判断 8 次，组成一个 byte。是不是很简单？

这么复杂？

因为不同的硬件设计对“稳定时间”的要求不同：有的芯片希望在时钟一跳的瞬间就读数据（追求快）；有的芯片希望时钟跳了一下，等电平在总线上稳定一会儿，在时钟跳回来的时候再读（追求稳）。

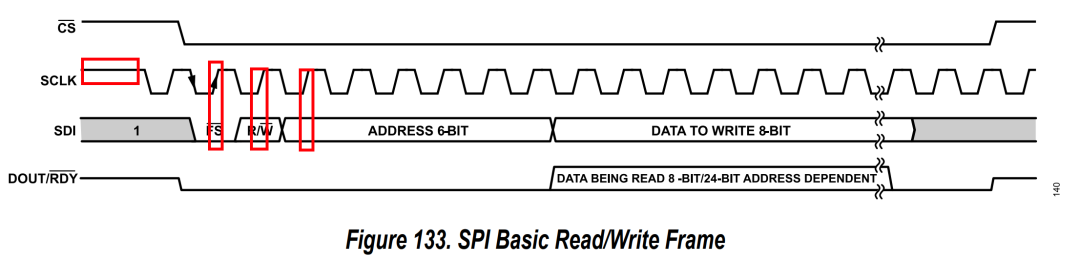

看这个 ADC

看这个 ADC

Mode 3 的时序看时钟，一开始就是高的，采样在上升沿。

数据的组织形式

数据的组织形式

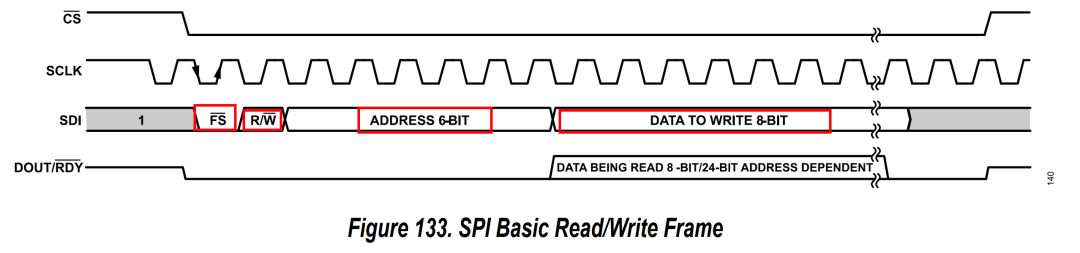

我们知道 spi 要做的就是传输数据喽～但是需要组装一下，这里就开始了，可以确定是是单次传输的 8 个 bit，一个 fs+读写+地址，正好八位+八位的数据。

好，先有这样的感觉，来看看软件的事情。

HAL：你爹来了～

我们现在知道了，最小的传输单位是 byte，软件上面要时刻记住。

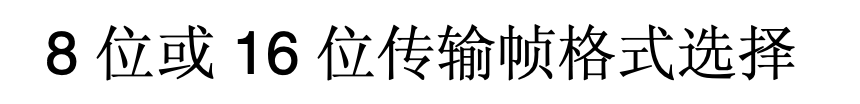

也就是说可以传输的 8 个 01 或者 16 个 01 单次

也就是说可以传输的 8 个 01 或者 16 个 01 单次

插个题外话，有人问 I2S 协议可以传输普通的数据吗？可以！如果真真理解了 01 的传输流：

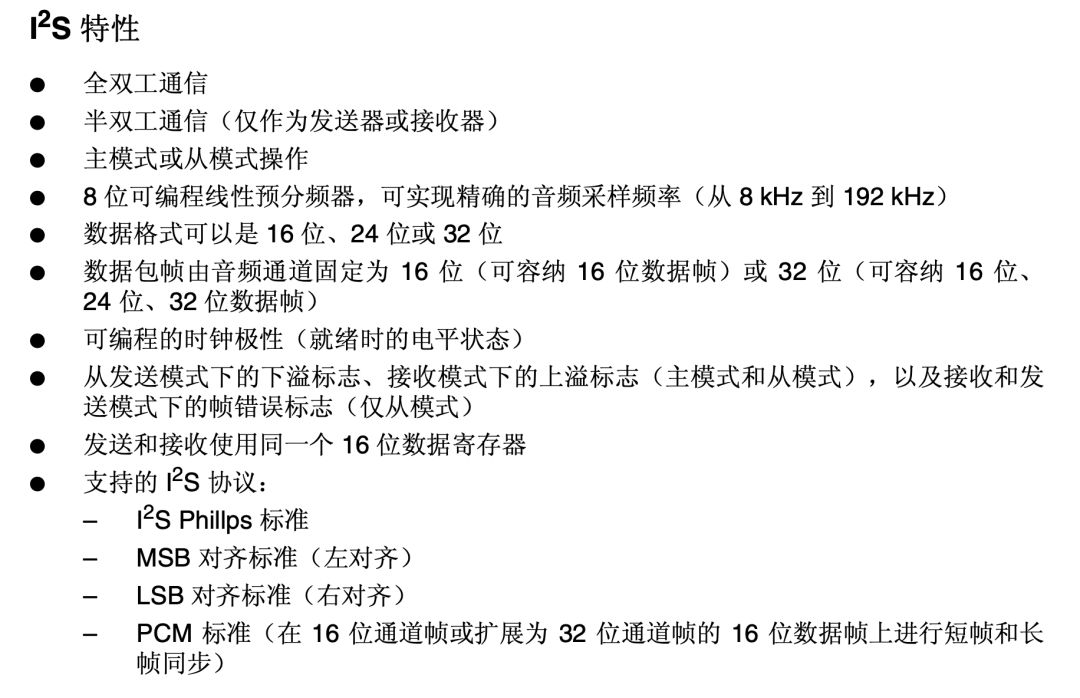

甚至还可以使用 32bit 的宽度

甚至还可以使用 32bit 的宽度

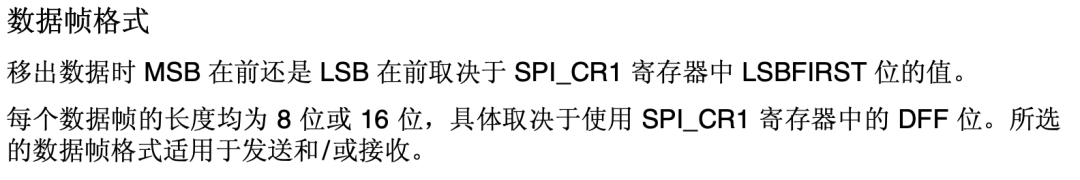

当然也是寄存器控制的

当然也是寄存器控制的

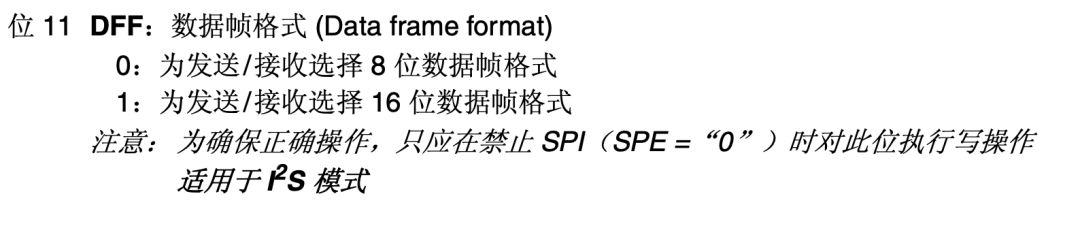

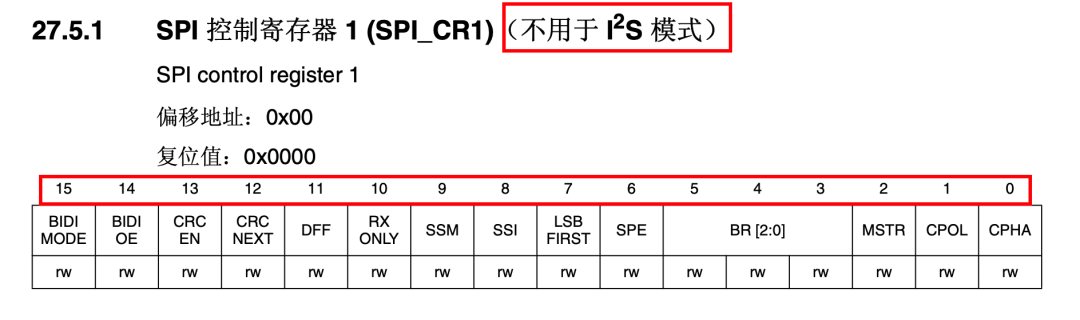

这里就是一个 16bit 的寄存器：

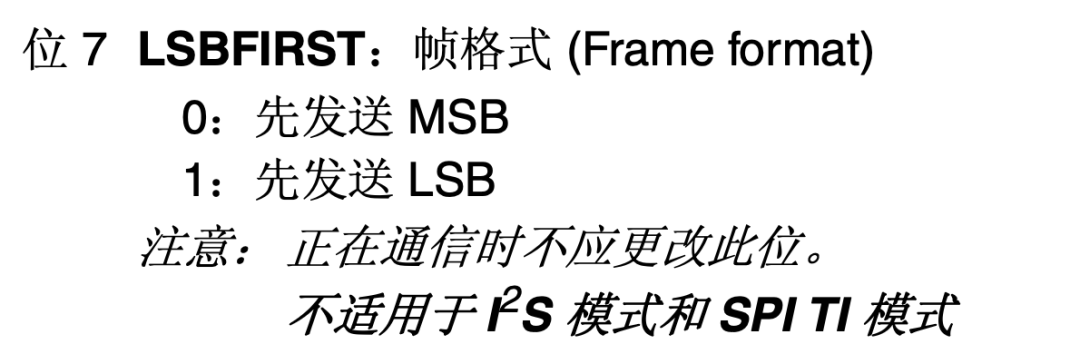

这里

这里

嗯呐

嗯呐

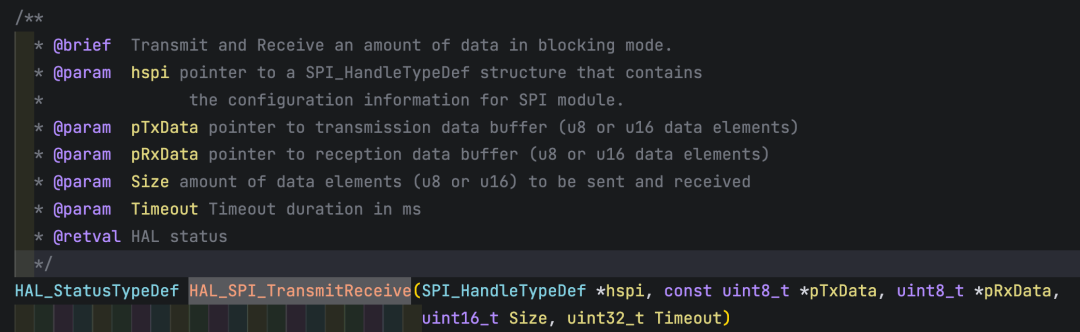

我们来研究全双工的工作函数

我们来研究全双工的工作函数

它的作用就是在发送数据的同时接收数据

&tx_data：发送缓冲区地址;要发给从机的数据。

&rx_data：接收缓冲区地址;从机在同一时刻回传的数据将存放在这里。

1：数据长度。指发送/接收的数据量（单位是 Data Size，可能是 8-bit 或 16-bit）。

HAL_MAX_DELAY：超时时间。这是一个阻塞式调用，意味着 CPU 会在这里“死等”直到传输完成或超时。

这里的 1 就是 byte 的个数，一般器件都是 8bit 的。

上面说了SPI 是同步通信。当时钟（SCLK）跳变时，数据在 MOSI 线上出的同时，MISO 线上的数据也在进。所以“发送”和“接收”是同时发生的；这个函数不使用中断或 DMA。在数据传完之前，CPU 不会执行下一行代码。对于简单的传感器读取（如加速度计、压力传感器）这很方便，但在高性能需求下会浪费 CPU 资源。

常见用法示例（读取寄存器）

在读取 SPI 设备（如 W25Q128 闪存）时，通常需要先发指令再收数据：

uint8_t cmd = 0x9F; // 读取 ID 指令
uint8_t id_buf[3];
// 发送指令
HAL_SPI_Transmit(&hspi1, &cmd, 1, 10);
// 接收 3 字节 ID
HAL_SPI_Receive(&hspi1, id_buf, 3, 10);

现在看到的是最无脑的版本，性能不好，这里要写的高级点。

中断版本会立即返回（不等待传输完成），CPU 可以继续执行后续代码。

// 定义数据缓冲区（必须是全局变量或静态变量，防止函数退出后内存释放）
uint8_t tx_buf[1] = {0xAA};
uint8_t rx_buf[1];
// 调用函数（去掉超时参数 HAL_MAX_DELAY）
if (HAL_SPI_TransmitReceive_IT(&hspi1, tx_buf, rx_buf, 1) != HAL_OK) {
    // 错误处理：可能是 SPI 忙（上一次传输还没结束）
    Error_Handler();
}
// 此时 CPU 会立即执行到这里，而 SPI 硬件在后台自动收发
Do_Something_Else();

处理中断回调

当 SPI 硬件完成最后 1 个 bit 的传输后，会自动触发中断并调用回调函数；需要重写这个弱定义（weak）函数来处理接收到的数据。

// 在 main.c 的 /* USER CODE BEGIN 4 */ 区域编写
void HAL_SPI_TxRxCpltCallback(SPI_HandleTypeDef *hspi) {
    if (hspi->Instance == SPI1) {
        // 传输完成！此时 rx_buf 里的数据才是有意义的
        Process_New_Data(rx_buf[0]);

        // 如果需要连续传输，可以在这里再次启动 HAL_SPI_TransmitReceive_IT
    }
}

最后1bit的挣扎

SPI 通信的底层逻辑中，这个“最后 1 bit” 指的是数据帧（Data Frame）的物理传输终点。

8-bit 模式：当发送一个 uint8_t 数据时，时钟线（SCLK）会产生 8 个脉冲。最后 1 bit 就是第 8 个脉冲对应的 MOSI/MISO 数据位。

16-bit 模式：时钟线产生 16 个脉冲。最后 1 bit 就是第 16 个脉冲对应的数据位。

硬件寄存器的工作流程

SPI 硬件内部有两个关键寄存器：移位寄存器 (Shift Register) 和 数据寄存器 (DR/FIFO)；CPU 将数据写入数据寄存器；硬件自动将数据搬运到移位寄存器；移位寄存器随着时钟脉冲，一个 bit 一个 bit 地把电平发出去，同时把收到的电平存进来；当最后 1 bit 移位完成，硬件判定“传输结束”；此时硬件会将状态寄存器（SR）中的 TXE（发送缓冲区空）和 RXNE（接收缓冲区非空）置位，并最终触发 BSY (Busy) 位清除；HAL 库的中断服务程序（ISR）检测到最后一个字节收发完毕，会关闭 SPI 中断，并执行 HAL_SPI_TxRxCpltCallback；由于 HAL 库不自动控制片选，必须在回调函数里（或确认传输完成后）将 CS 引脚拉高。如果拉早了（比如最后 1 bit 还没跳完就拉高），对方设备收到的数据就会受损。

DMA永远的YYDS

上面模型也看到了，一个byte 就和 CPU 说一下，烦死了，哪有那么多事情来汇报！！！傻逼！想办法不打扰 CPU，直接 SPI 的数据移动到 SRAM 里面，满了告诉 CPU，搬走。

在 DMA (Direct Memory Access) 模式下，传输完成的判断从“CPU 等硬件”变成了“硬件通知 CPU”，效率达到了最高；CPU 只需告诉 DMA 控制器：“这里有 100 个字节，你帮我搬到 SPI 寄存器去，搬完了再叫我。” 整个搬运过程 完全不占用 CPU。

传输完成的阶段

在 DMA 模式下，有三个关键的“完成”节点。

半传输完成 (Half Transfer - HT)：当搬运完总数据量的一半时触发；这在连续流处理中极度有用。可以趁 DMA 搬运后半段时，赶紧处理已经收到的前半段数据，实现“乒乓缓存”，数据永不断流。

传输完成 (Transfer Complete - TC)：这就是上面关心的“最后 1 bit”搬运结束，DMA 控制器发现设定的计数器归零，触发中断。

// 启动 DMA 传输（100 个数据）
HAL_SPI_TransmitReceive_DMA(&hspi1, tx_buf, rx_buf, 100);

// ... CPU 可以去处理屏幕显示、算法计算等 ...

// 传输完成后，HAL 库自动调用此函数
void HAL_SPI_TxRxCpltCallback(SPI_HandleTypeDef *hspi) {
    if (hspi->Instance == SPI1) {
        // 100 个 uint8_t 已经全部整整齐齐地躺在 rx_buf 里的
        HAL_GPIO_WritePin(GPIOA, CS_PIN, GPIO_PIN_SET); // 拉高片选
    }
}

进击的DMA

上面说了可以使用乒乓缓冲区，可以利用 DMA 半传输中断（Half Transfer, HT） 构建不间断缓冲区。

乒乓操作 (Ping-Pong)

设想有一个大小为 100 字节 的数组作为接收缓冲区。

0-50 字节：称为 前半段 (Buffer A)。

51-100 字节：称为 后半段 (Buffer B)。

工作流程：

DMA 开始往 Buffer A 搬运数据；当第 50 个字节搬完，硬件触发 HAL_SPI_RxHalfCpltCallback。此时 Buffer A 已经填满，但 DMA 不停下，自动开始搬运 Buffer B；CPU 趁着 DMA 搬运 B 的时间，赶紧把 A 里的数据处理掉（如存入 SD 卡或进行 FFT 运算）；当第 100 个字节搬完，触发 HAL_SPI_RxCpltCallback。此时 Buffer B 已经填满，由于开启了 Circular（循环）模式，DMA 自动跳回 Buffer A 开头；CPU 转身去处理 B 的数据，此时 DMA 正在覆盖刚才已经处理完的 A。

Mode 必须选为 Circular（循环模式），因为我们的外设一般是传感器，他们的地址里面是写死了数据区域的，所以 DMA 就是不停在这个地址上面重复读取就可以取到数据：

3 个 byte

3 个 byte

在 main.c 中启动传输后，需要实现两个回调函数：

#define BUF_SIZE 100
uint8_t rx_buf[BUF_SIZE];

// 1. 启动循环 DMA 接收
HAL_SPI_Receive_DMA(&hspi1, rx_buf, BUF_SIZE);

// 2. 半传输完成回调：处理前半部分 (0 ~ 49)
void HAL_SPI_RxHalfCpltCallback(SPI_HandleTypeDef *hspi) {
    if (hspi->Instance == SPI1) {
        // 此时 DMA 正在往 rx_buf[50...99] 写数据
        // CPU 赶紧处理 rx_buf[0...49]
        Process_Data(&rx_buf[0], BUF_SIZE / 2);
    }
}

// 3. 全传输完成回调：处理后半部分 (50 ~ 99)
void HAL_SPI_RxCpltCallback(SPI_HandleTypeDef *hspi) {
    if (hspi->Instance == SPI1) {
        // 此时 DMA 已经回到开头，正在往 rx_buf[0...49] 写数据
        // CPU 赶紧处理 rx_buf[50...99]
        Process_Data(&rx_buf[BUF_SIZE / 2], BUF_SIZE / 2);
    }
}

后记

还没有写完，持续期待！
