【Linux系统编程】（三十）深入进程地址空间与动态链接：动态库加载的底层逻辑揭秘

前言

在 Linux 系统中，动态库（.so）之所以能实现 “一份代码、多进程共享”，核心依赖两大底层机制：进程虚拟地址空间和动态链接技术。你是否好奇：动态库为何能被多个进程同时使用而不冲突？程序运行时如何找到动态库的函数地址？虚拟地址空间又是如何为动态库 “腾地方” 的？ 今天我们就从进程地址空间的本质入手，层层拆解动态链接的核心原理，结合实战操作，带你彻底搞懂动态库从 “被找到” 到 “被共享” 再到 “被调用” 的完整流程。下面就让我么正式开始吧！

一、先搞懂：进程虚拟地址空间 —— 程序的 “内存舞台”

在聊动态库加载之前，必须先明确一个核心概念：进程虚拟地址空间。现代操作系统中，每个进程都拥有独立的虚拟地址空间（通常是 64 位系统下的 0x0000000000000000 到 0xFFFFFFFFFFFFFFFF），进程访问的所有 “内存地址” 都是虚拟地址，而非物理内存的真实地址。

1.1 虚拟地址 vs 物理地址：为何需要 “中间层”？

直接访问物理内存存在三大问题：

1. 地址冲突：多个进程可能同时访问物理内存的同一地址，导致数据混乱。
2. 内存利用率低：程序需要连续的物理内存块，大块内存分配困难。
3. 安全风险：进程可直接访问其他进程的物理内存，存在数据泄露风险。

虚拟地址空间通过 “页表映射” 解决了这些问题：

• 进程操作的是虚拟地址，由 CPU 的 MMU（内存管理单元）通过页表将虚拟地址转换为物理地址。
• 每个进程有独立的页表，相同虚拟地址可映射到不同物理地址，实现进程隔离。
• 支持内存分页和交换，提高内存利用率。

我们可以用一个生动的比喻理解：虚拟地址空间是进程的 “专属舞台”，物理内存是后台的 “道具仓库”，页表是 “舞台与仓库的映射清单”。进程在 “舞台” 上表演（执行代码），需要的 “道具”（数据）通过清单从仓库调取，不同进程的 “舞台” 互不干扰。

1.2 虚拟地址空间的布局：动态库的 “专属区域”

64 位 Linux 系统中，进程虚拟地址空间的布局大致如下（从低地址到高地址）：

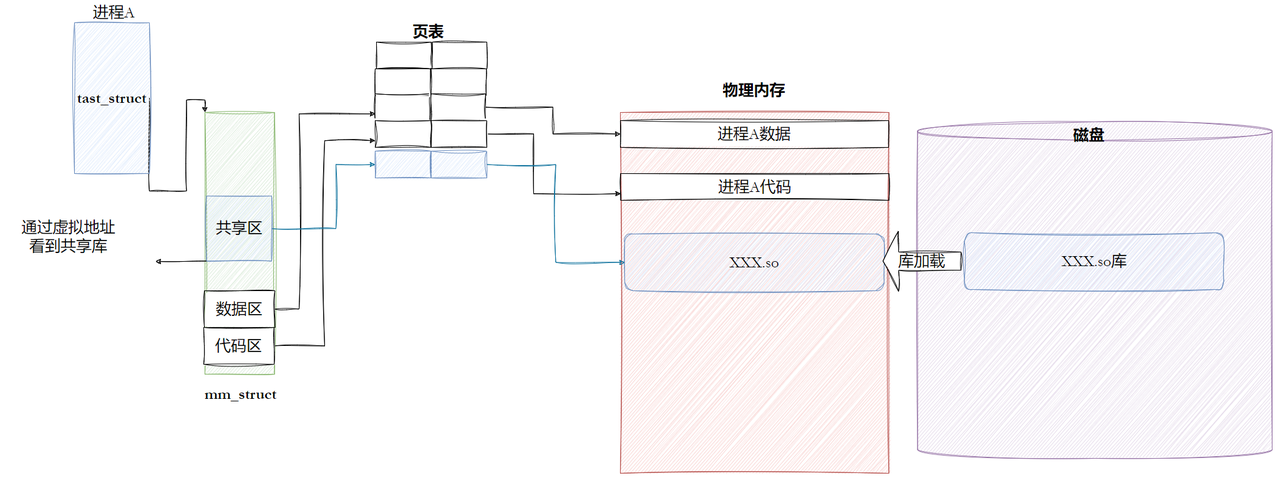

其中，共享库区（mmap 区域） 是动态库的 “专属地盘”。操作系统会将动态库加载到这个区域，多个进程可通过页表映射到同一份物理内存的动态库代码，实现 “共享”。

1.3 关键问题：ELF 文件未加载时，有地址吗？

答案是：有！

现代编译器采用 “平坦模式” 编译程序，ELF 文件（可执行程序、动态库、目标文件）在编译链接阶段就已经完成了 “虚拟地址编址”。也就是说，ELF 文件中的代码和数据，在未加载到内存时就已经分配了虚拟地址。

我们用readelf -h查看动态库的 ELF 头，验证这一点：

# 查看C标准库的ELF头
readelf -h /lib/x86_64-linux-gnu/libc-2.31.so | grep -E "Entry point|Type"

输出：

  Type:                              DYN (Shared object file)  # 类型：动态库
  Entry point address:               0x27000                    # 入口点虚拟地址

• Entry point address: 0x27000：这是动态库的入口函数（_init）的虚拟地址，在编译时就已确定。
• 动态库中的所有函数、变量，都有固定的虚拟地址偏移量（相对于库的起始虚拟地址）。

这意味着：动态库加载时，操作系统只需将库的虚拟地址范围 “映射” 到物理内存，无需修改库的代码（因为代码采用 “位置无关编址” PIC），即可让进程通过虚拟地址访问库函数。

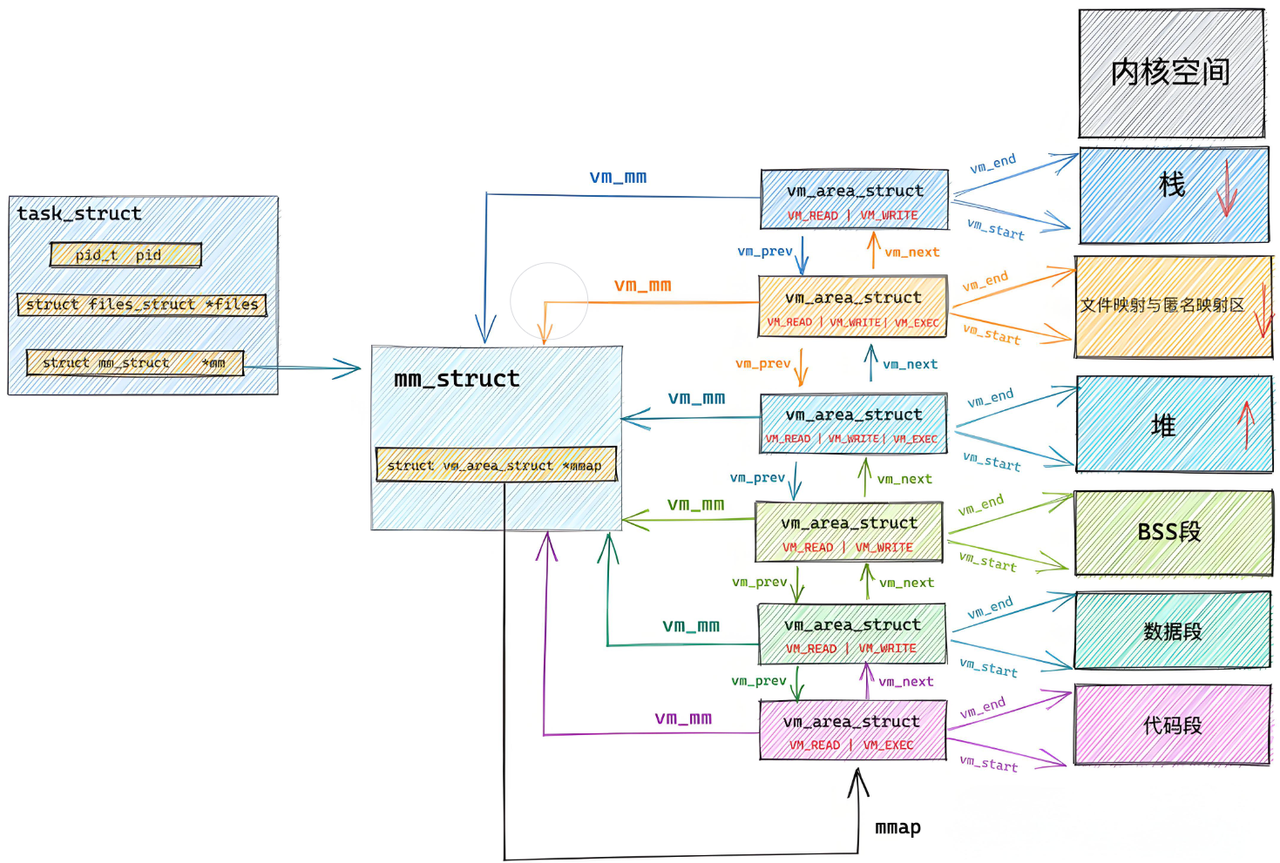

1.4 进程地址空间的初始化：从 ELF 文件到 vm_area_struct

进程创建时，内核会为其分配mm_struct（内存描述符）和多个vm_area_struct（虚拟内存区域描述符），这些结构的初始化数据全部来自 ELF 文件的程序头表（Program Header Table）。

• vm_area_struct会描述虚拟地址空间中的一个连续区域（如代码区、数据区、共享库区），记录区域的起始地址、长度、权限（可读 / 可写 / 可执行）等。
• 动态库加载时，内核会新建一个vm_area_struct，描述动态库在共享库区的虚拟地址范围，并通过页表将其映射到物理内存中的动态库代码和数据。

我们可以用cat /proc/self/maps查看当前进程的虚拟内存区域分布：

# 查看当前shell进程的虚拟内存布局
cat /proc/$$/maps | grep -E "libc|mmap"

输出（关键部分）：

7f8b4d800000-7f8b4d9c0000 r--p 00000000 08:01 131346 /lib/x86_64-linux-gnu/libc-2.31.so
7f8b4d9c0000-7f8b4db70000 r-xp 001c0000 08:01 131346 /lib/x86_64-linux-gnu/libc-2.31.so  # 代码段（r-xp：读+执行）
7f8b4db70000-7f8b4dbc0000 r--p 00370000 08:01 131346 /lib/x86_64-linux-gnu/libc-2.31.so
7f8b4dbc0000-7f8b4dbc4000 rw-p 003c0000 08:01 131346 /lib/x86_64-linux-gnu/libc-2.31.so  # 数据段（rw-p：读+写）

可以看到，libc.so被加载到7f8b4d800000起始的虚拟地址区域，且代码段和数据段有明确的权限设置。

二、动态库加载核心：进程如何 “找到” 并 “共享” 动态库？

动态库的加载过程本质是 “文件映射 + 地址解析”，核心解决两个问题：进程如何找到动态库、多个进程如何共享动态库。

2.1 进程如何看到动态库？—— 文件映射机制

动态库本质是磁盘上的一个 ELF 文件，进程要访问动态库，首先需要将其 “映射” 到自己的虚拟地址空间。这个过程类似 “打开文件”，但不是读取文件内容到内存缓冲区，而是通过mmap系统调用将文件的磁盘地址直接映射到进程的虚拟地址空间。

动态库映射的完整流程：

1. 动态链接器启动：程序运行时，内核先启动动态链接器（ld-linux.so），由动态链接器负责加载程序依赖的动态库。
2. 查找动态库文件：动态链接器根据LD_LIBRARY_PATH环境变量、/etc/ld.so.conf配置文件、/etc/ld.so.cache缓存，找到动态库的磁盘路径（如/lib/x86_64-linux-gnu/libc.so.6）。
3. 打开动态库文件：动态链接器调用open系统调用打开动态库文件，获取文件描述符。
4. 映射到虚拟地址空间：调用mmap系统调用，将动态库的代码段、数据段等映射到进程的共享库区（虚拟地址空间）。
5. 建立页表映射：内核为映射区域创建vm_area_struct，并更新页表，将动态库的虚拟地址映射到物理内存（或磁盘文件，采用 “按需加载” 策略）。

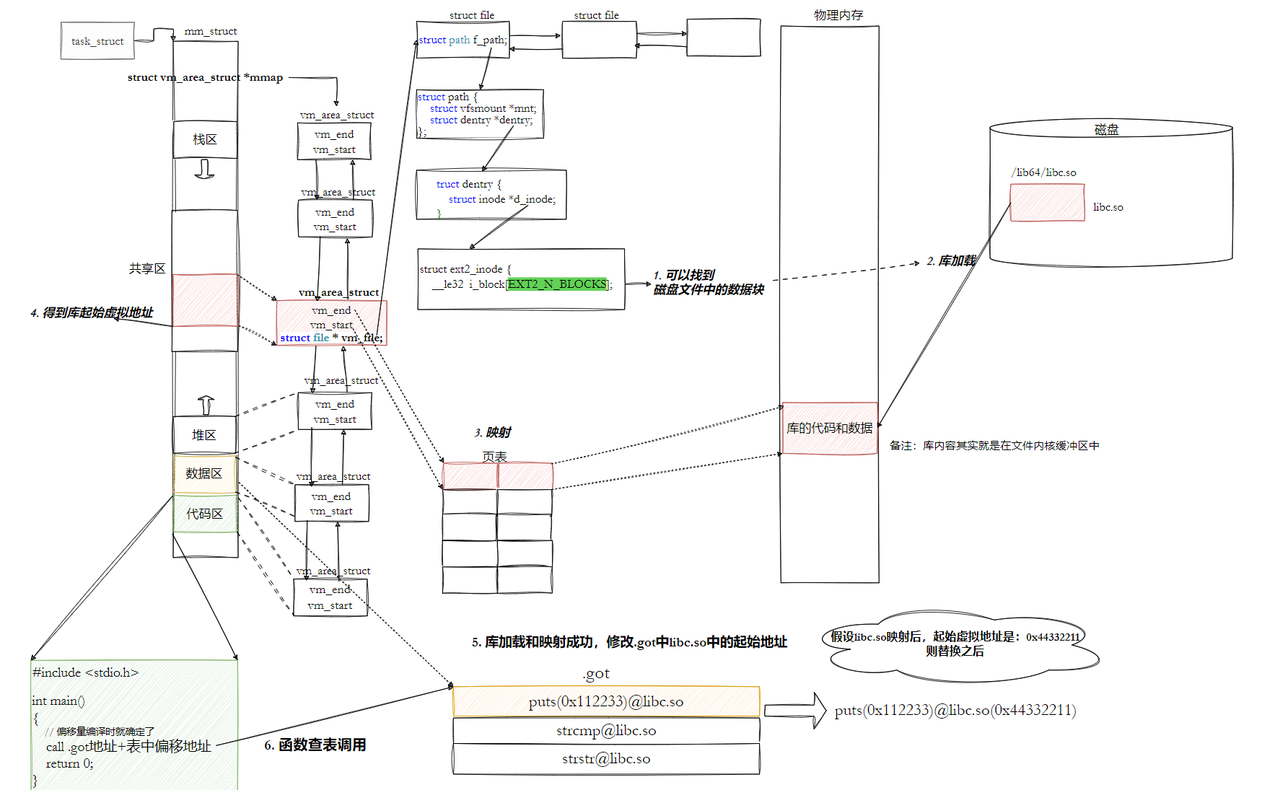

这个过程可以用一张图直观理解：

实战验证：用 mmap 手动映射动态库

我们可以用mmap系统调用手动映射动态库，模拟动态链接器的核心操作：

#include <stdio.h>
#include <stdlib.h>
#include <fcntl.h>
#include <sys/mman.h>
#include <unistd.h>
#include <sys/stat.h>

int main() {
    const char *lib_path = "/lib/x86_64-linux-gnu/libc-2.31.so";

    // 1. 打开动态库文件
    int fd = open(lib_path, O_RDONLY);
    if (fd < 0) {
        perror("open");
        return 1;
    }

    // 2. 获取文件大小
    struct stat st;
    if (fstat(fd, &st) < 0) {
        perror("fstat");
        close(fd);
        return 1;
    }
    off_t lib_size = st.st_size;
    printf("libc.so size: %ld bytes\n", lib_size);

    // 3. 映射动态库到虚拟地址空间（共享库区）
    void *lib_addr = mmap(NULL, lib_size, PROT_READ, MAP_PRIVATE, fd, 0);
    if (lib_addr == MAP_FAILED) {
        perror("mmap");
        close(fd);
        return 1;
    }
    printf("libc.so mapped to virtual address: %p\n", lib_addr);

    // 4. 解除映射，关闭文件
    munmap(lib_addr, lib_size);
    close(fd);

    return 0;
}

编译运行：

gcc mmap_lib.c -o mmap_lib
./mmap_lib

输出：

libc.so size: 2029592 bytes
libc.so mapped to virtual address: 0x7f9a0b400000

可以看到，动态库被成功映射到0x7f9a0b400000（共享库区）的虚拟地址，这与我们之前通过/proc/$$/maps看到的地址范围一致。

2.2 进程间如何共享动态库？—— 虚拟内存的 “Copy-On-Write”

多个进程使用同一个动态库时，物理内存中只需要保留一份动态库的代码（只读），这是通过虚拟内存的Copy-On-Write（写时复制） 机制实现的：

1. 代码段共享：动态库的代码段（.text）是只读的，多个进程的页表会将虚拟地址映射到同一份物理内存的代码段。进程执行动态库函数时，直接读取这份共享的代码，无需复制。
2. 数据段私有：动态库的数据段（.data）是可写的，每个进程会有一份私有副本。当进程修改动态库的数据时，内核会为该进程复制一份数据段到新的物理内存，并更新页表映射，不影响其他进程。

这个机制的核心优势是：节省内存。例如，100 个进程都使用libc.so，物理内存中只需保留一份libc.so的代码（约 2MB），而不是 100 份（约 200MB）。

实战验证：多个进程共享动态库代码段

我们编写两个简单程序，都依赖libc.so，然后查看它们的虚拟内存映射：

程序 1：test1.c

#include <stdio.h>
int main() {
    printf("test1: libc.so printf address: %p\n", printf);
    getchar(); // 暂停，方便查看
    return 0;
}

程序 2：test2.c

#include <stdio.h>
int main() {
    printf("test2: libc.so printf address: %p\n", printf);
    getchar(); // 暂停，方便查看
    return 0;
}

编译运行：

gcc test1.c -o test1
gcc test2.c -o test2

# 打开两个终端，分别运行test1和test2
# 终端1
./test1
# 输出：test1: libc.so printf address: 0x7f8b4d9e75a0

# 终端2
./test2
# 输出：test2: libc.so printf address: 0x7f8b4d9e75a0

可以看到，两个进程中printf函数的虚拟地址完全相同（0x7f8b4d9e75a0）。这意味着它们的页表都映射到同一份物理内存的printf函数代码，实现了代码共享。

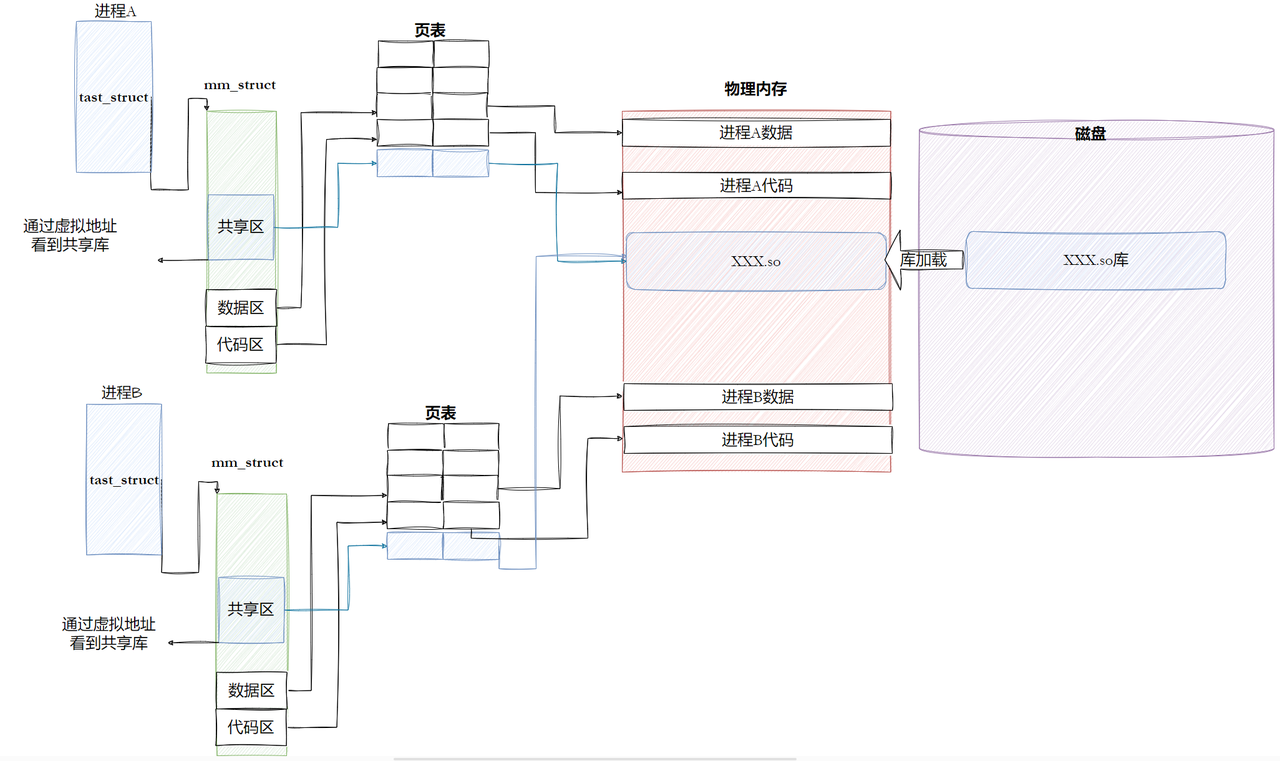

我们通过下面这张图片来总结一下：

2.3 动态库加载的 “灵魂”：位置无关代码（PIC）

动态库能被加载到任意虚拟地址并正常运行，核心是因为编译时使用了-fPIC参数生成了位置无关代码（Position Independent Code）。

什么是位置无关代码？

位置无关代码是指：代码的执行不依赖于其在内存中的绝对地址，而是通过 “相对地址” 或 “间接寻址” 访问函数和变量。

例如，动态库中的函数调用，不会直接使用绝对地址（如0x7f8b4d9e75a0），而是使用 “相对于当前指令的偏移量” 或 “通过全局偏移表（GOT）间接访问”。

为什么需要 PIC？

如果动态库的代码是 “位置相关” 的（依赖固定的绝对地址），那么：

• 动态库只能加载到固定的虚拟地址，否则函数调用会跳转到错误地址。
• 多个动态库可能会因为地址冲突而无法同时加载。

PIC 解决了这个问题，让动态库可以 “按需加载” 到任意虚拟地址，极大提高了灵活性。

实战验证：动态库的 PIC 特性

我们分别编译带-fPIC和不带-fPIC的动态库，观察差异：

（1）不带-fPIC编译动态库：

# 编写简单动态库
echo "int add(int a, int b) { return a + b; }" > libadd.c

# 不带-fPIC编译（警告）
gcc -shared libadd.c -o libadd_no_pic.so

输出警告：

/usr/bin/ld: /tmp/cc8Z7X7a.o: warning: relocation against `__stack_chk_fail' in read-only section `.text'
/usr/bin/ld: warning: creating DT_TEXTREL in a PIE

警告表明：不带-fPIC的动态库会生成 “文本重定位（DT_TEXTREL）”，即代码段需要修改，无法实现真正的位置无关。

（2）带-fPIC编译动态库：

# 带-fPIC编译（无警告）
gcc -fPIC -shared libadd.c -o libadd_pic.so

无警告，生成的动态库是纯 PIC 的，可加载到任意虚拟地址。

（3）查看动态库的重定位类型：

# 查看不带-fPIC的动态库（有DT_TEXTREL）
readelf -d libadd_no_pic.so | grep TEXTREL
# 输出： 0x0000000000000016 (TEXTREL)            0x0

# 查看带-fPIC的动态库（无DT_TEXTREL）
readelf -d libadd_pic.so | grep TEXTREL
# 无输出，说明无文本重定位

这验证了：只有带-fPIC编译的动态库，才是真正的位置无关代码，支持任意地址加载。

三、动态链接核心：函数调用的 “地址解析” 过程

动态库加载到虚拟地址空间后，程序如何调用库中的函数？这就是动态链接的核心：符号解析 + 地址重定位。

与静态链接（编译时重定位）不同，动态链接的重定位发生在程序运行时，主要依赖两个关键结构：全局偏移表（GOT） 和过程链接表（PLT）。

3.1 核心痛点：代码段只读，如何修改函数地址？

程序的代码段（.text）是只读的，动态链接时不能直接修改代码中的函数调用地址。为了解决这个问题，动态链接采用了 “间接寻址” 方案：

1. 在可写的数据段（.data）中创建全局偏移表（GOT），存储动态库函数的实际地址。
2. 代码中的函数调用，不直接跳转到库函数地址，而是跳转到过程链接表（PLT） 的桩代码。
3. 桩代码读取 GOT 中的函数地址，跳转执行库函数。

由于 GOT 位于可写的数据段，动态链接器可以在运行时修改 GOT 中的地址，无需修改只读的代码段。

3.2 全局偏移表（GOT）：函数地址的 “查找表”

GOT（Global Offset Table）是一个数组，每个元素存储一个动态库函数或全局变量的实际虚拟地址。GOT 位于可写的数据段（.got 或.got.plt），动态链接器会在动态库加载后，填充 GOT 中的地址。

我们用readelf -S查看可执行程序的 GOT 段：

# 编译一个依赖动态库的程序
gcc test1.c -o test1

# 查看GOT段
readelf -S test1 | grep -E "got|GOT"

输出：

[24] .got              PROGBITS         0000000000600fc0  00000fc0
[25] .got.plt          PROGBITS         0000000000601000  00001000

• .got：存储全局变量的地址。
• .got.plt：存储动态库函数的地址，与 PLT 配合使用。

3.3 过程链接表（PLT）：函数调用的 “跳板”

PLT（Procedure Linkage Table）是一组桩代码（stub），每个桩代码对应一个动态库函数。程序调用动态库函数时，先跳转到对应的 PLT 桩代码，再由桩代码通过 GOT 查找实际地址并跳转。

PLT 的工作流程（以调用printf为例）：

1. 程序代码中的call printf指令，实际跳转到printf@plt（PLT 桩代码）。
2. printf@plt首先检查.got.plt中对应的条目：
   • 如果是第一次调用（GOT 条目未填充），桩代码会调用动态链接器的_dl_runtime_resolve函数，解析printf的实际地址，并填充到 GOT 中。
   • 如果不是第一次调用（GOT 条目已填充），直接跳转到 GOT 中存储的printf实际地址。
3. 执行printf函数，完成后返回程序代码。

这个过程被称为 “延迟绑定（Lazy Binding）”—— 函数地址的解析推迟到第一次调用时，避免程序启动时解析所有函数，提高启动速度。

实战验证：PLT 与 GOT 的协作

我们用objdump -d反汇编可执行程序，查看printf@plt的桩代码：

objdump -d test1 | grep -A 10 "printf@plt"

输出：

0000000000400520 <printf@plt>:
  400520:       f3 0f 1e fa             endbr64
  400524:       f2 ff 25 d6 0a 20 00    bnd jmpq *0x200ad6(%rip)        # 601000 <printf@GLIBC_2.2.5>
  40052b:       0f 1f 44 00 00          nopl 0x0(%rax,%rax,1)

• 0x200ad6(%rip)：RIP 相对寻址，指向.got.plt中的printf条目（地址0x601000）。
• 第一次调用时，0x601000存储的是printf@plt的下一条指令地址，桩代码会跳转到动态链接器解析地址；解析完成后，0x601000会被更新为printf的实际地址。

我们再用gdb调试，观察 GOT 条目的变化：

gdb test1
(gdb) start  # 启动程序
(gdb) p &printf@plt  # 查看printf@plt的地址
$1 = (<text variable, no debug info> *) 0x400520
(gdb) x/xw 0x601000  # 查看GOT中printf对应的条目（未调用前）
0x601000:       0x00400526  # 指向printf@plt的下一条指令
(gdb) call printf("hello")  # 第一次调用printf
hello
(gdb) x/xw 0x601000  # 再次查看GOT条目（已解析）
0x601000:       0x7f8b4d9e75a0  # 指向printf的实际地址

完美验证了延迟绑定的过程：第一次调用后，GOT 条目被更新为printf的实际地址，后续调用无需再解析。

3.4 动态链接的完整流程：从程序启动到函数调用

结合前面的知识点，我们梳理动态链接的完整流程：

阶段 1：程序启动（main 函数执行前）

1. 内核加载可执行程序到虚拟地址空间，启动动态链接器（ld-linux.so）。
2. 动态链接器解析可执行程序的动态依赖（通过.dynamic段），找到所有需要加载的动态库（如libc.so）。
3. 动态链接器依次加载每个动态库：
   • 查找动态库文件，打开并映射到进程的共享库区。
   • 解析动态库的依赖（库可能依赖其他库），递归加载所有依赖库。
4. 动态链接器初始化 GOT 表，填充部分核心函数地址（如_dl_runtime_resolve）。
5. 动态链接器调用__libc_start_main，初始化 C 运行时环境，最终调用main函数。

阶段 2：函数调用（main 函数执行中）

1. 程序调用动态库函数（如printf），跳转到对应的 PLT 桩代码。
2. PLT 桩代码检查 GOT 表：
   • 未解析：调用_dl_runtime_resolve，解析函数实际地址，填充到 GOT 表，跳转执行函数。
   • 已解析：直接通过 GOT 表跳转执行函数。
3. 函数执行完成，返回程序代码。

阶段 3：程序退出（main 函数返回后）

1. main函数返回，__libc_start_main调用exit函数。
2. 动态链接器执行动态库的析构函数（_fini）。
3. 内核释放进程的虚拟地址空间、页表等资源，进程终止。

四、动态库的查找与加载配置：解决 “libxxx.so not found”

动态链接器加载动态库时，需要按特定顺序查找库文件。如果找不到，会报 “error while loading shared libraries: libxxx.so: cannot open shared object file: No such file or directory” 错误。

4.1 动态库的查找顺序

动态链接器查找动态库的优先级的顺序：

1. 可执行程序的DT_RPATH段（编译时通过-rpath指定，已过时）。
2. 环境变量LD_LIBRARY_PATH（临时生效，开发常用）。
3. 系统缓存文件/etc/ld.so.cache（通过ldconfig生成）。
4. 系统默认路径：/lib、/lib64、/usr/lib、/usr/lib64。

4.2 解决动态库查找问题的 4 种方案

方案 1：设置 LD_LIBRARY_PATH 环境变量（临时）

适用于开发测试，重启终端后失效：

# 临时添加当前目录到动态库查找路径
export LD_LIBRARY_PATH=./:$LD_LIBRARY_PATH

# 运行程序
./test1

方案 2：拷贝动态库到系统默认路径（永久）

适用于长期使用的库：

# 拷贝动态库到/usr/lib（需要root权限）
sudo cp libmystdio.so /usr/lib

# 更新系统缓存（可选）
sudo ldconfig

方案 3：添加软链接到系统路径（永久）

避免拷贝库文件，方便更新：

# 创建软链接到/usr/lib
sudo ln -s $(pwd)/libmystdio.so /usr/lib/libmystdio.so

# 更新缓存
sudo ldconfig

方案 4：配置 /etc/ld.so.conf（永久）

适用于自定义库路径，推荐生产环境使用：

# 创建自定义配置文件
sudo echo "$(pwd)" > /etc/ld.so.conf.d/mystdio.conf

# 更新系统缓存（必须执行，使配置生效）
sudo ldconfig

实战验证：动态库查找配置

我们以自定义动态库libmystdio.so为例，验证方案 4：

# 1. 制作自定义动态库（参考之前的my_stdio.c和my_string.c）
gcc -fPIC -shared my_stdio.c my_string.c -o libmystdio.so

# 2. 配置动态库路径
sudo echo "$(pwd)" > /etc/ld.so.conf.d/mystdio.conf
sudo ldconfig

# 3. 编译测试程序
gcc main.c -lmystdio -o main

# 4. 运行程序（无需设置LD_LIBRARY_PATH）
./main

程序正常运行，说明动态链接器成功通过配置文件找到了libmystdio.so。

4.3 查看程序的动态库依赖

用ldd命令可以查看可执行程序依赖的所有动态库，以及它们的查找结果：

ldd main

输出：

linux-vdso.so.1 =>  (0x00007fffacbbf000)
libmystdio.so => /home/user/test/libmystdio.so (0x00007f8917335000)  # 找到自定义库
libc.so.6 => /lib64/libc.so.6 (0x00007f8916f67000)
/lib64/ld-linux-x86-64.so.2 (0x00007f8917905000)

如果某个库显示 “not found”，说明动态链接器找不到该库，可通过上面的 4 种方案解决。

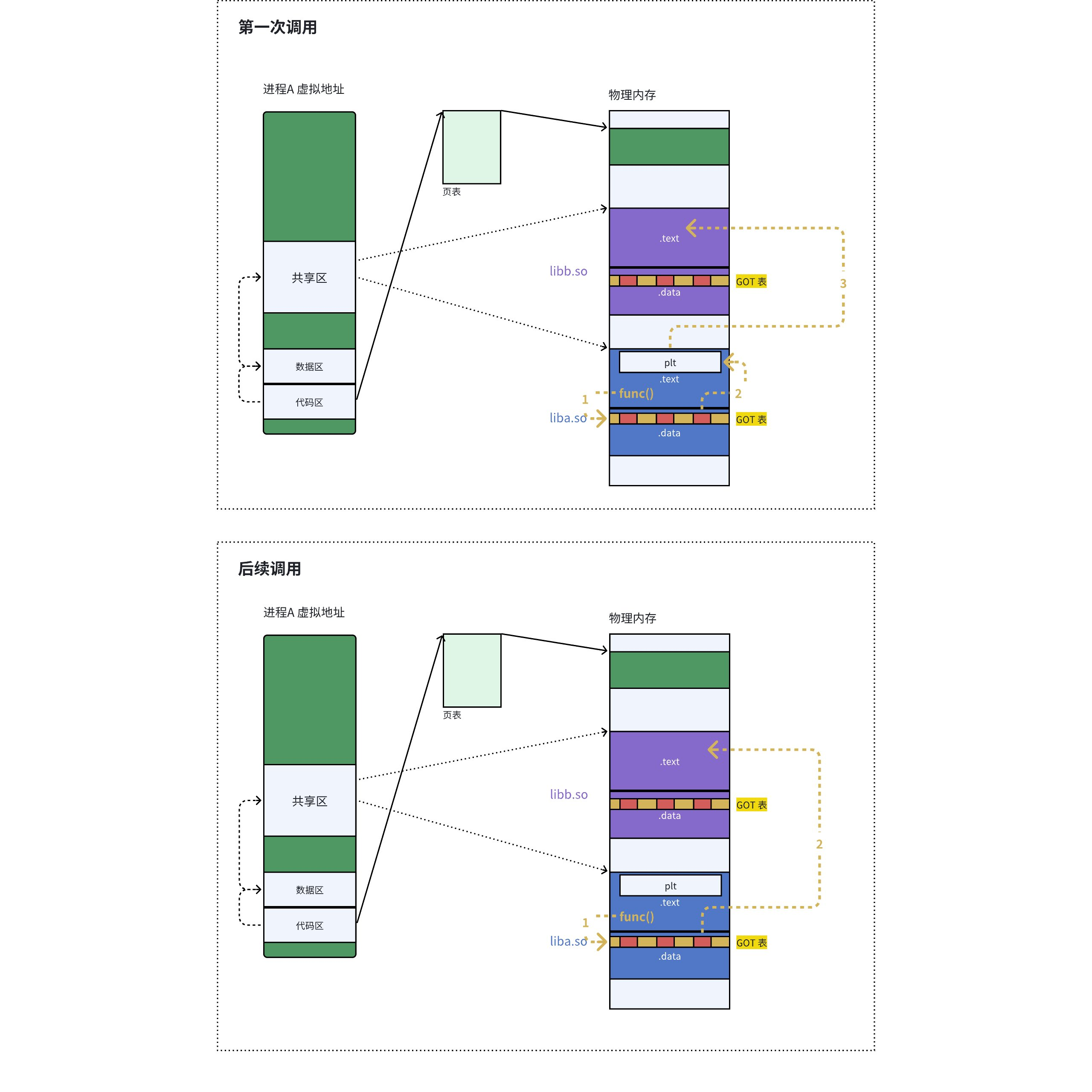

最后我们用一张图来总结一下函数调用的过程：

五、动静态链接对比：如何选择合适的链接方式？

了解了动态链接的原理后，我们再对比静态链接，总结两种链接方式的优缺点和适用场景。

5.1 核心差异对比表

5.2 适用场景选择

优先选择静态链接的场景：

1. 嵌入式系统：存储空间有限，且不需要频繁更新库。
2. 独立工具软件：需要跨平台部署，避免依赖系统库版本差异（如curl、wget）。
3. 对启动速度要求高：如实时控制系统，需快速启动并运行。
4. 无网络环境部署：无法下载依赖的动态库，静态链接可独立运行。

优先选择动态链接的场景：

1. 服务器程序：多个进程共享库，节省内存（如 Web 服务器、数据库）。
2. 大型软件系统：模块化开发，便于更新和维护（如操作系统、办公软件）。
3. 需要版本兼容：多个程序依赖不同版本的库，动态库可并行存在。
4. 对文件体积敏感：如移动端应用，需减小安装包体积。

5.3 实战：同一程序的动静态链接对比

我们用之前的main.c程序，分别进行静态链接和动态链接，对比结果：

1. 动态链接（默认）

gcc main.c libmystdio.so -o main_dynamic -L. -lmystdio
ls -l main_dynamic
# 输出：-rwxrwxr-x 1 user user 8600 11月  8 15:30 main_dynamic

2. 静态链接（需制作静态库）

# 制作静态库
ar -rc libmystdio.a my_stdio.o my_string.o

# 静态链接（-static）
gcc main.c libmystdio.a -o main_static -L. -lmystdio -static
ls -l main_static
# 输出：-rwxrwxr-x 1 user user 835880 11月  8 15:31 main_static

对比结果

• 动态链接程序体积：8.6KB
• 静态链接程序体积：835KB（包含了自定义库和 C 标准库的代码）

运行验证：

# 动态链接程序（依赖libmystdio.so）
./main_dynamic

# 静态链接程序（无依赖，可删除库文件）
rm -f libmystdio.so
./main_static

静态链接程序依然能正常运行，而动态链接程序会报错（库文件被删除），完美体现了两种链接方式的核心差异。

总结

动态库的加载与动态链接，看似复杂，但只要抓住 “虚拟地址空间” 和 “延迟绑定” 两个核心，就能逐步拆解其底层逻辑。理解这些原理，不仅能帮助我们解决开发中常见的 “库找不到”“版本冲突” 等问题，还能让我们更深入地理解操作系统的内存管理和程序执行机制。 如果你在实际开发中遇到动态库相关的疑难问题，欢迎在评论区交流～ 也可以尝试用本文介绍的工具（readelf、objdump、ldd、gdb）分析自己的程序，加深对动态链接原理的理解！
