CAN通信协议详解：工业通信的“神经系统”

1980年代汽车电子问题：
┌─────────────────────────────────────────┐
│传统布线方式：                            │
│ 每个传感器→独立线束→ECU                  │
│ 问题：线束重量↑、成本↑、可靠性↓          │
│                                         │
│宝马7系（1986年）：                       │
│ 线束总长度：4公里                        │
│ 线束重量：100公斤                        │
│ 连接器数量：2000个                       │
└─────────────────────────────────────────┘

解决方案：CAN总线
┌─────────────────────────────────────────┐
│CAN总线方式：                             │
│ 所有设备→共享双绞线→所有ECU              │
│ 优势：线束重量↓80%、成本↓、可靠性↑       │
│                                         │
│现代汽车典型：                            │
│ 线束总长度：1.5公里                      │
│ 线束重量：20公斤                         │
│ 连接器数量：500个                        │
└─────────────────────────────────────────┘

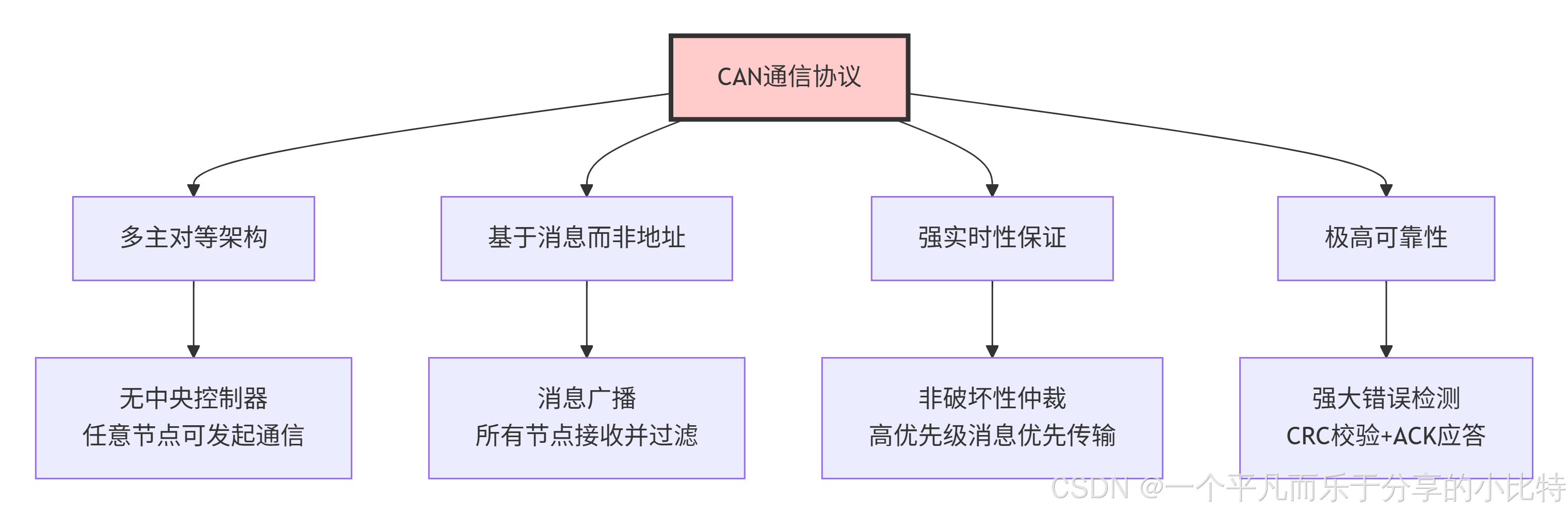

CAN总线典型拓扑结构：

         ┌─────────────┐
         │   120Ω      │
         │终端电阻      │
         └─────┬───────┘
               │
    ┌──────────┴──────────┐
    │  双绞线(CAN_H/CAN_L) │
    └──────────┬──────────┘
        ┌──────┼──────┐
    ┌───┴──┐ ┌─┴──┐ ┌─┴──┐
    │ECU1  │ │ECU2│ │ECU3│
    │CAN   │ │CAN │ │CAN │
    └──────┘ └────┘ └────┘

CAN信号电平（差分）：
隐性(逻辑1)：CAN_H ≈ CAN_L ≈ 2.5V  → 电压差≈0V
显性(逻辑0)：CAN_H ≈ 3.5V, CAN_L ≈ 1.5V → 电压差≈2V

优势：抗干扰强，噪声同时影响两根线，差分抵消

标准CAN帧（11位标识符）结构：

┌───┬───┬───┬─────┬───┬──────┬──────┬───┬───┬───┐
│SOF│标识符│RTR│IDE │DLC│ 数据场 │ CRC │ACK│EOF│IFS│
├───┼───┼───┼─────┼───┼──────┼──────┼───┼───┼───┤
│1  │11 │1  │1(r0)│4  │0-8字节│15    │2  │7  │3  │
└───┴───┴───┴─────┴───┴──────┴──────┴───┴───┴───┘
单位：bit

扩展CAN帧（29位标识符）结构：

┌───┬───┬───┬─────┬───┬───┬─────┬───┬──────┬──────┬───┬───┬───┐
│SOF│标识符│SRR│IDE │标识符│RTR│DLC │ 数据场 │ CRC │ACK│EOF│IFS│
│   │11位 │   │1=1  │18位 │   │    │0-8字节│      │   │   │   │
├───┼───┼───┼─────┼───┼───┼─────┼───┼──────┼──────┼───┼───┼───┤
│1  │11 │1  │1    │18 │1  │4    │0-64│15    │2    │7  │3  │   │
└───┴───┴───┴─────┴───┴───┴─────┴───┴──────┴──────┴───┴───┴───┘

各字段说明：
SOF(Start of Frame): 帧起始，同步用
标识符(ID): 消息优先级，值越小优先级越高
RTR(Remote Transmission Request): 远程帧请求
IDE(Identifier Extension): 标识符扩展位
DLC(Data Length Code): 数据长度码(0-8字节)
数据场(Data Field): 实际传输数据
CRC(Cyclic Redundancy Check): 循环冗余校验
ACK(Acknowledge): 应答场
EOF(End of Frame): 帧结束
IFS(Inter Frame Space): 帧间间隔

仲裁过程示例：
节点A发送ID=0x123 (二进制:0001 0010 0011)
节点B发送ID=0x456 (二进制:0100 0101 0110)
节点C发送ID=0x789 (二进制:0111 1000 1001)

仲裁过程：
第1位：A=0(显性), B=0(显性), C=0(显性) → 总线=0，都继续
第2位：A=0(显性), B=1(隐性), C=1(隐性) → 总线=0，B和C检测到冲突
第3位：A=0(显性)                         → A赢得仲裁

结果：
A继续发送完整消息，B和C转为接收模式
A发送完成后，B和C重新尝试发送

▲ 关键：显性位(0)覆盖隐性位(1)
▲ 优势：无数据丢失，优先级高的消息总能先发送

传统地址寻址 vs CAN消息标识：

传统方式（如I2C）：
主设备：给从设备3（地址0x03）发送数据
     ┌─0x03─→ 从设备1?否
     ├─0x03─→ 从设备2?否
     └─0x03─→ 从设备3?是 → 接收数据

CAN方式：
所有节点发送和接收"车速消息"(ID=0x100)
    节点A(发动机)：发布车速=80km/h
    所有节点同时接收并过滤：
    节点B(仪表盘)：我需要ID=0x100 → 显示80km/h
    节点C(ABS)：我需要ID=0x100 → 用于计算
    节点D(车窗)：我不需要ID=0x100 → 忽略

优势：新设备加入无需重新配置地址

CAN的错误检测层次：
┌─────────────────────────────────────┐
│ 第五层：错误恢复                     │
│  自动恢复或节点脱离总线              │
├─────────────────────────────────────┤
│ 第四层：错误计数与状态管理           │
│  错误计数器：TEC/REC                │
│  三种状态：主动错误/被动错误/离线    │
├─────────────────────────────────────┤
│ 第三层：错误帧发送                   │
│  主动错误标志(6个显性位)             │
│  被动错误标志(6个隐性位)             │
├─────────────────────────────────────┤
│ 第二层：错误检测                    │
│  1. 位错误        │ 发送≠接收        │
│  2. 填充错误      │ 5个相同位后无填充│
│  3. CRC错误      │ 校验和错误        │
│  4. 格式错误      │ 固定格式位错误    │
│  5. ACK错误      │ 无应答            │
├─────────────────────────────────────┤
│ 第一层：物理层错误                  │
│  总线断开、短路等                   │
└─────────────────────────────────────┘

错误状态机：
┌─────────┐  TEC/REC<127 ┌─────────┐
│主动错误  │◄────────────┤被动错误  │
│状态     │   TEC>127    │状态     │
└────┬────┘              └────┬────┘
     │ TEC>255                │ TEC>255且持续
     ↓                        ↓
┌─────────┐              ┌─────────┐
│离线状态  │              │离线状态  │
│(Bus Off)│◄─────────────┤         │
└─────────┘  恢复过程     └─────────┘

CAN总线波特率 vs 最大距离（双绞线）：
1 Mbps     → █████ 40米
500 Kbps   → █████████ 100米
250 Kbps   → ██████████████ 250米
125 Kbps   → ███████████████████ 500米
50 Kbps    → █████████████████████████ 1000米
20 Kbps    → ███████████████████████████████ 5000米

关键公式：总线长度 ∝ 1/波特率

典型1Mbps CAN网络延迟计算：
┌─────────────────────────────────────┐
│ 最坏情况延迟时间                     │
│                                     │
│ 1. 仲裁等待：                       │
│    最低优先级消息等待所有高优先级   │
│    假设有N个更高优先级消息          │
│    等待时间 = N × 消息传输时间      │
│                                     │
│ 2. 消息传输时间：                   │
│    标准帧(8字节数据)：              │
│    - 帧头：47位                    │
│    - 数据：64位                    │
│    - CRC+ACK+EOF：24位             │
│    - 位填充：约18位（10%）          │
│    总计：~153位                    │
│    时间：153μs @ 1Mbps             │
│                                     │
│ 3. 总线负载影响：                   │
│    30%负载：平均延迟增加50%         │
│    70%负载：平均延迟增加300%        │
└─────────────────────────────────────┘

CAN在汽车发动机控制的应用：

┌─────────────────────────────────────┐
│ 发动机控制单元(ECU)                 │
│ 发布：ID=0x100 发动机转速=3000rpm   │
│       ID=0x101 水温=90℃           │
│       ID=0x102 油门位置=60%        │
├─────────────────────────────────────┤
│ 变速箱控制单元(TCU)                │
│ 发布：ID=0x200 当前档位=3          │
│ 接收：发动机转速→计算换挡时机       │
├─────────────────────────────────────┤
│ 仪表盘                             │
│ 接收：转速→显示转速表               │
│       水温→显示水温警告             │
├─────────────────────────────────────┤
│ ABS系统                            │
│ 接收：发动机转速→防抱死计算         │
└─────────────────────────────────────┘

消息优先级安排（ID值越小优先级越高）：
0x010: 刹车信号（最高优先级）
0x100: 发动机转速
0x101: 水温
0x200: 档位信息
0x300: 车门状态（最低优先级）

CANopen在工业机械臂控制：

┌─────────────────────────────────────┐
│ 主控制器(PLC)                      │
│ 发送：PDO1: ID=0x201 目标位置      │
│       PDO2: ID=0x202 运动速度      │
│ 接收：PDO3: ID=0x301 当前位置      │
│       PDO4: ID=0x302 报警状态      │
├─────────────────────────────────────┤
│ 伺服驱动器1                        │
│ 接收：目标位置→控制电机             │
│ 发布：当前位置→反馈给PLC           │
├─────────────────────────────────────┤
│ 伺服驱动器2                        │
│ 接收：目标位置→控制电机             │
│ 发布：当前位置→反馈给PLC           │
├─────────────────────────────────────┤
│ I/O模块                            │
│ 发布：ID=0x401 限位开关状态        │
│       ID=0x402 紧急停止状态        │
└─────────────────────────────────────┘

CANopen对象字典示例：
索引0x2000: 位置控制参数
索引0x2001: 速度控制参数
索引0x6000: 接收PDO1映射
索引0x6001: 发送PDO1映射

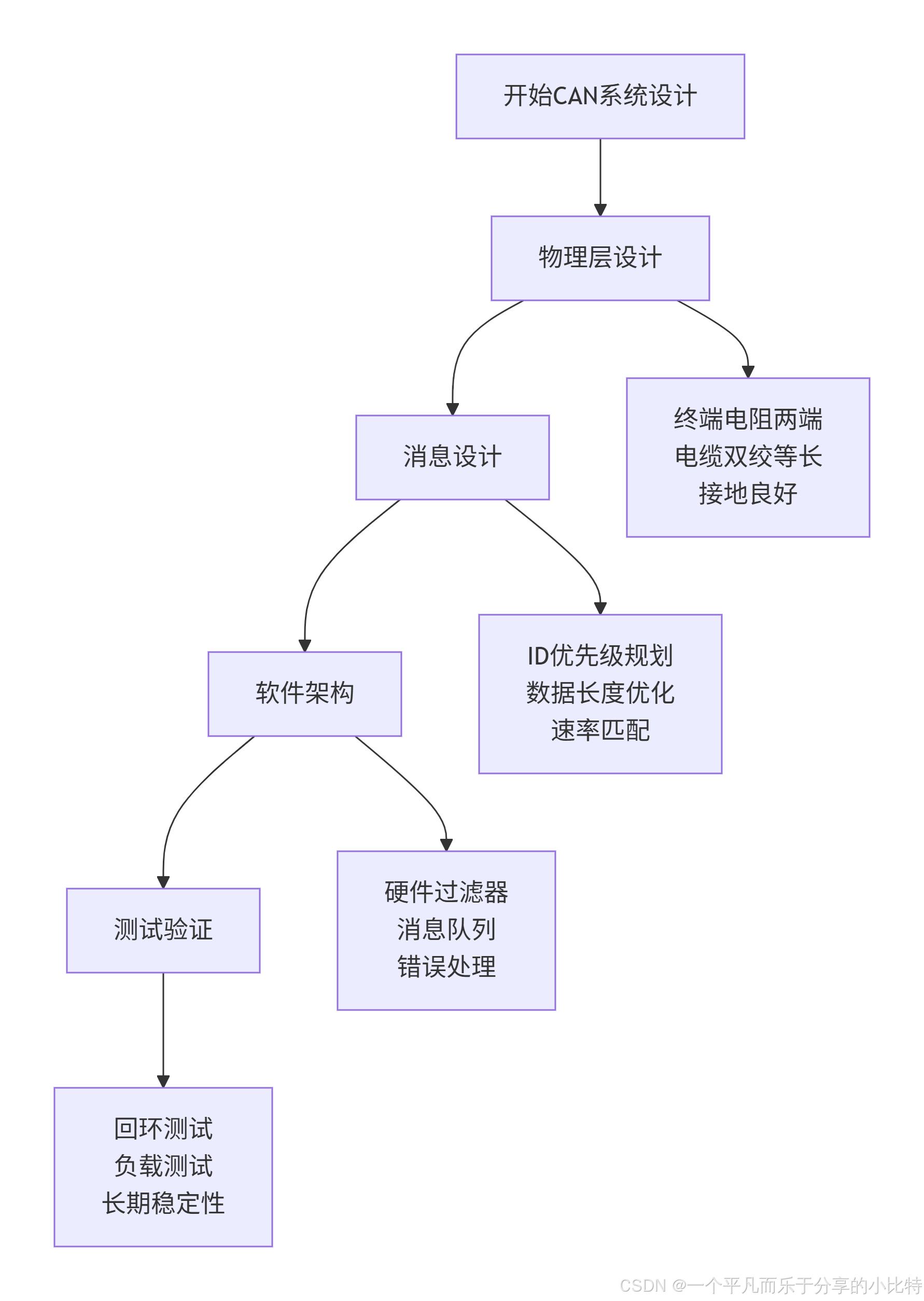

正确的CAN网络布线：
         正确做法                        错误做法
    ┌──────────────┐              ┌──────────────┐
    │ 终端电阻120Ω │              │  无终端电阻  │
    │   在两端     │              │              │
    └──────┬───────┘              └──────┬───────┘
           │                             │
    ┌──────┴───────┐              ┌──────┴───────┐
    │  主干线等长  │              │  支线过长    │
    │  双绞线      │              │  (>0.3m)     │
    └──────┬───────┘              └──────┬───────┘
    ┌──────┴───────┐              ┌──────┴───────┐
    │ 节点靠近主线 │              │ 星型连接     │
    │ 支线<0.3m   │              │  反射严重    │
    └──────────────┘              └──────────────┘

关键参数计算：
1. 终端电阻值：R = √(L/C)
   其中L为导线电感，C为电容
   典型值：120Ω（汽车）、100Ω（工业）

2. 最大节点数：考虑驱动器负载能力
   CAN收发器驱动能力：通常45-60Ω
   最小负载电阻 = 120Ω/2 = 60Ω
   理论最大节点数 = 60Ω/每个节点最小负载

// CAN消息处理状态机示例
typedef enum {
    CAN_STATE_IDLE,
    CAN_STATE_TX_PENDING,
    CAN_STATE_TX_SUCCESS,
    CAN_STATE_TX_ERROR,
    CAN_STATE_RX_READY
} CAN_State_t;

// 消息优先级队列设计
typedef struct {
    uint32_t can_id;      // CAN标识符
    uint8_t data[8];      // 数据
    uint8_t dlc;          // 数据长度
    uint32_t timestamp;   // 时间戳
    uint8_t priority;     // 计算出的优先级
} CAN_Msg_t;

// 优先级计算：ID值越小优先级越高
uint8_t calculate_priority(uint32_t can_id) {
    // 标准帧：11位ID
    // 扩展帧：29位ID，但通常只使用部分位
    return (can_id & 0x7FF); // 取低11位
}

// 消息过滤配置（硬件过滤器）
void setup_can_filters(void) {
    // 方法1：单ID过滤
    CAN_FilterTypeDef filter;
    filter.FilterIdHigh = 0x100 << 5;      // ID高16位
    filter.FilterIdLow = 0x0000;           // ID低16位
    filter.FilterMaskIdHigh = 0x7FF << 5;  // 全匹配
    filter.FilterMaskIdLow = 0x0000;

    // 方法2：ID范围过滤
    filter.FilterIdHigh = 0x100 << 5;      // 起始ID
    filter.FilterIdLow = 0x200 << 5;       // 结束ID
    filter.FilterMaskIdHigh = 0x0000;      // 不检查高位
    filter.FilterMaskIdLow = 0x0000;
}

CAN网络常见故障树：
┌─────────────────────────────────────┐
│ 通信失败                            │
├─────────────────────────────────────┤
├─ 物理层问题（60%）                 │
│   ├─ 终端电阻缺失/错误值            │
│   ├─ 电缆短路/开路                  │
│   ├─ 接地不良                       │
│   └─ 节点距离过远                   │
│                                     │
├─ 配置问题（30%）                   │
│   ├─ 波特率不匹配                   │
│   ├─ ID冲突                         │
│   ├─ 过滤器设置错误                 │
│   └─ 帧格式不匹配                   │
│                                     │
└─ 软件问题（10%）                   │
    ├─ 缓冲区溢出                     │
    ├─ 超时处理不当                   │
    └─ 状态机错误                     │

CAN调试工具链：
1. CAN分析仪（硬件）
   - 监听模式：被动监听所有流量
   - 注入模式：主动发送测试消息
   - 触发功能：特定条件触发记录

2. 软件工具
   - Wireshark + CAN插件
   - CANalyzer/CANoe（专业）
   - 自定义分析脚本

3. 诊断流程
   ┌─────────────┐
   │ 检查物理连接 │
   │ - 终端电阻   │
   │ - 电缆通断   │
   └──────┬──────┘
          ↓
   ┌─────────────┐
   │ 检查信号质量 │
   │ - 示波器波形 │
   │ - 差分电压   │
   └──────┬──────┘
          ↓
   ┌─────────────┐
   │ 基础通信测试 │
   │ - 回环测试   │
   │ - 单节点测试 │
   └──────┬──────┘
          ↓
   ┌─────────────┐
   │ 协议分析    │
   │ - 消息流    │
   │ - 错误帧    │
   └─────────────┘

CAN FD关键改进：
传统CAN限制：             CAN FD突破：
├─ 最大速率1Mbps          ├─ 仲裁段：1Mbps
├─ 固定速率传输           ├─ 数据段：最高8Mbps
├─ 最大8字节数据          ├─ 最大64字节数据
└─ 效率较低               └─ 效率提升300%

CAN FD帧结构：
┌───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┐
│SOF│ID │RTR│IDE│FDF│BRS│ESI│DLC│数据│CRC│ACK│
├───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┤
│1  │11 │1  │1  │1  │1  │1  │4  │0-512│0-21│2  │
└───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┘
单位：bit

CAN XL主要特性：
┌─────────────────────────────────────┐
│ 超大容量：最多2048字节数据          │
│ 更高速度：10Mbps+                   │
│ 兼容性：兼容CAN FD和CAN 2.0        │
│ 新特性：优先权提升、时间同步        │
└─────────────────────────────────────┘

应用场景：
- 自动驾驶传感器数据（摄像头、雷达）
- 车辆软件OTA更新
- 高带宽车载娱乐系统
