【嵌入式Linux应用开发基础】网络编程(1)：TCP/IP协议栈

TCP/IP协议栈是嵌入式Linux系统中实现网络通信的核心组件。它负责处理从应用层到物理层的各种网络协议，确保数据在网络中的可靠传输。

一、TCP/IP协议栈分层与核心协议

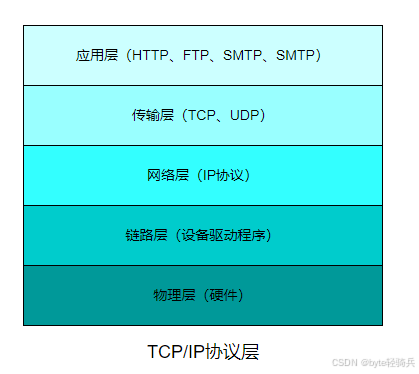

TCP/IP协议栈是一个分层的网络通信模型，每一层负责特定的网络功能。常见的协议栈模型包括OSI七层模型和TCP/IP四层模型。在嵌入式Linux中，网络协议栈通常基于TCP/IP四层模型，这四层自下而上依次为链路层、网络层、传输层和应用层。

2.1. 应用层

• 协议: HTTP、FTP、MQTT（物联网常用）、CoAP（轻量级）
• 开发接口: Socket API（如send()/recv()）
• 嵌入式场景: 优先选择轻量级协议（如MQTT），减少资源占用。

2.2. 传输层

• TCP
  • 特点：可靠传输、面向连接、流量控制（滑动窗口）
  • 嵌入式优化：调整TCP_KEEPALIVE参数保活连接，避免资源耗尽。
• UDP
  • 特点：无连接、低延迟，适用于实时数据传输（如传感器数据）。
  • 注意点: 需在应用层实现可靠性（如重传机制）。

2.3. 网络层

• IP协议: 处理数据包路由，需关注MTU（最大传输单元）分片问题。
• ICMP: 用于网络诊断（如ping命令）。

2.4. 链路层

• ARP/RARP: IP与MAC地址转换，嵌入式设备需处理ARP缓存。
• 物理驱动: 适配具体硬件（如Wi-Fi模块、以太网PHY芯片）。

二、嵌入式Socket编程关键步骤

在嵌入式Linux系统中，TCP/IP协议栈的实现主要基于socket编程接口。socket编程接口允许开发者使用C语言编写网络应用程序，直接访问Linux TCP/IP协议栈的功能。通过socket接口，开发者可以实现网络通信、数据传输等功能。

2.1. TCP服务端流程

int sockfd = socket(AF_INET, SOCK_STREAM, 0); // 创建TCP套接字
struct sockaddr_in addr = {
    .sin_family = AF_INET,
    .sin_port = htons(8080),
    .sin_addr.s_addr = INADDR_ANY
};
bind(sockfd, (struct sockaddr*)&addr, sizeof(addr)); // 绑定地址
listen(sockfd, 5); // 监听，设置backlog数

while(1) {
    int client_fd = accept(sockfd, NULL, NULL); // 接受连接
    char buffer[1024];
    recv(client_fd, buffer, sizeof(buffer), 0); // 接收数据
    send(client_fd, "Response", 9, 0); // 发送数据
    close(client_fd); // 关闭连接（长连接场景需循环处理）
}

2.2. TCP客户端流程

int sockfd = socket(AF_INET, SOCK_STREAM, 0);
struct sockaddr_in server_addr = {
    .sin_family = AF_INET,
    .sin_port = htons(8080),
    .sin_addr.s_addr = inet_addr("192.168.1.100")
};
connect(sockfd, (struct sockaddr*)&server_addr, sizeof(server_addr)); // 连接服务器
send(sockfd, "Hello", 6, 0); // 发送数据

三、TCP/IP协议栈的配置与调试

在嵌入式Linux系统中，网络协议栈的配置与调试通常通过以下工具和文件进行：

• ifconfig：用于配置网络接口的IP地址、子网掩码等参数。
• route：用于配置路由表，决定数据包的传输路径。
• /etc/network/interfaces：定义网络接口的配置文件。
• ping：用于测试网络连通性。
• netstat：用于查看网络连接状态和统计信息。
• tcpdump：用于抓取和分析网络数据包。

在调试过程中，开发者可以使用这些工具和文件来检查网络配置、物理连接、路由表、网络带宽等参数，以确保网络通信的可靠性和效率。

四、嵌入式场景优化策略

4.1. 资源管理

• 连接数控制: 使用select/poll/epoll实现I/O多路复用，避免多线程开销。
• 内存优化: 设置合理接收缓冲区大小（SO_RCVBUF），避免内存碎片。

4.2. 性能调优

• TCP参数调整:

int enable = 1;
setsockopt(sockfd, SOL_SOCKET, SO_REUSEADDR, &enable, sizeof(int)); // 端口复用
setsockopt(sockfd, IPPROTO_TCP, TCP_NODELAY, &enable, sizeof(int)); // 禁用Nagle算法

• UDP高并发: 使用多线程或SO_REUSEPORT分散负载。

4.3. 健壮性保障

• 错误处理: 检查所有系统调用返回值，处理EINTR（信号中断）、ECONNRESET（连接重置）等错误。
• 超时机制: 设置SO_RCVTIMEO/SO_SNDTIMEO防止阻塞。

五、TCP/IP协议栈在嵌入式Linux中的应用

TCP/IP协议栈在嵌入式Linux系统中有广泛的应用场景，包括但不限于：

• 嵌入式设备远程监控：通过TCP/IP协议栈实现嵌入式设备与监控服务器之间的远程通信和数据传输。
• 智能家居系统：嵌入式Linux设备作为网关，通过Wi-Fi或以太网连接到家庭网络，通过MQTT或CoAP等协议实现设备间的通信和数据转发。
• 工业控制系统：嵌入式Linux设备通过Modbus/TCP或OPC UA等协议与PLC（可编程逻辑控制器）、传感器等设备通信，实现数据采集和控制。

六、常见问题

6.1. 连接建立问题

①三次握手失败

• 典型现象：connect()返回ETIMEDOUT或ECONNREFUSED
• 嵌入式特有原因：
  • 硬件看门狗导致握手超时（需调整TCP重传时间）
  • 低功耗设备间歇性休眠导致ACK丢失
• 调试方法：

# 查看TCP重传参数
sysctl net.ipv4.tcp_retries2
# 实时抓包（需交叉编译tcpdump）
adb shell tcpdump -i eth0 -w /tmp/cap.pcap

②端口占用冲突

• 嵌入式系统常见场景：
  • 多个服务绑定相同端口（如Web服务与自定义服务冲突）
  • 快速重启时TIME_WAIT状态阻塞
• 解决方案：

// 设置SO_REUSEADDR选项
int opt = 1;
setsockopt(sockfd, SOL_SOCKET, SO_REUSEADDR, &opt, sizeof(opt));

6.2. 数据传输异常

①零窗口问题（Zero Window）

• 嵌入式特有表现：
  • 内存不足导致接收窗口收缩
  • 高优先级任务阻塞网络线程
• 优化策略：

# 调整内核接收缓冲区
sysctl -w net.ipv4.tcp_rmem="4096 87380 6291456"
# 使用内存池管理网络缓冲区

②小包传输效率低

• 典型场景：传感器频繁发送小数据包
• 优化方案：
  • 启用TCP_CORK/Nagle算法平衡延迟与吞吐量
  • 应用层协议合并（如每100ms打包发送一次）

int flag = 1;
setsockopt(sock, IPPROTO_TCP, TCP_CORK, &flag, sizeof(flag));  // 开始积压
// ...多次send...
flag = 0;
setsockopt(sock, IPPROTO_TCP, TCP_CORK, &flag, sizeof(flag));  // 立即发送

6.3. 协议栈配置陷阱

①ARP缓存不足

• 问题表现：局域网设备频繁掉线
• 嵌入式优化：

# 调整ARP缓存表大小
sysctl -w net.ipv4.neigh.default.gc_thresh3=2048
# 禁用ARP过滤（针对特定网卡）
echo 0 > /proc/sys/net/ipv4/conf/eth0/arp_filter

②MTU不匹配

• 典型案例：VPN隧道中的TCP MSS问题
• 诊断命令：

ifconfig eth0 mtu 1492  # 针对PPPoE场景
ip route show | grep mtu

6.4. 资源限制问题

①文件描述符耗尽

• 嵌入式环境限制：
  • 默认ulimit -n可能仅1024
  • EPIPE错误频发
• 系统级优化：

# 修改limits.conf
echo "* soft nofile 8192" >> /etc/security/limits.conf
# 内核级调整
sysctl -w fs.file-max=65535

②内存碎片化

• 表现特征：长期运行后分配大块内存失败
• 解决方案：
  • 使用SLAB分配器替代默认malloc
  • 预分配内存池

#define BUF_POOL_SIZE 1024*1024
static uint8_t mem_pool[BUF_POOL_SIZE] __attribute__((aligned(64)));

6.5. 实时性调试技巧

①网络延迟测量

# 使用内核时间戳（需CONFIG_NETWORK_PHY_TIMESTAMPING）
ethtool -T eth0
# 应用层精确计时
clock_gettime(CLOCK_MONOTONIC, &ts);

②中断风暴诊断

• 现象：系统吞吐量骤降
• 排查工具：

cat /proc/interrupts | grep eth0
# 调整NAPI权重
echo 50 > /sys/class/net/eth0/queues/rx-0/rps_weight

6.6. 特殊场景优化

①低功耗网络唤醒

• 实现策略：
  • 使用Wake-on-LAN（WOL）模式
  • 配置PHY寄存器实现魔术包唤醒

// 设置PHY唤醒功能
phy_write(phydev, MII_BMCR, BMCR_ISOLATE | BMCR_PDOWN);

②安全加固要点

• 嵌入式特有风险：
  • 未更新的CVE漏洞（如BlueBorne）
  • 硬件调试接口暴露
• 加固措施：

# 禁用危险协议
iptables -A INPUT -p tcp --dport 23 -j DROP  # 禁用Telnet
# 启用TCP加固选项
sysctl -w net.ipv4.tcp_syncookies=1

综上所述，TCP/IP协议栈在嵌入式Linux网络编程中扮演着至关重要的角色。通过深入了解TCP/IP协议栈的结构、功能、配置与调试方法以及应用场景，开发者可以更好地实现嵌入式设备的网络通信和数据传输功能。
