fft2(二维傅里叶变换)、ifft2(二维傅里叶逆变换);fftshift(频谱中心化)、log(1+abs(F))(频谱可视化,压缩动态范围);读取彩色图像→转换为灰度图→傅里叶变换→频谱中心化→可视化原图、灰度图及频谱图。
% 读取彩色图像
img_rgb = imread('阿狸.jpg');
% 将彩色图像转换为灰度图
img_gray = rgb2gray(img_rgb);
% 对灰度图进行二维傅里叶变换(需转换为double类型)
F = fft2(double(img_gray));
% 频谱中心化(将低频成分移到图像中心)
F_shift = fftshift(F);
% 计算频谱的幅值,并取对数以便于显示(避免数值范围过大导致显示失真)
F_mag = log(1 + abs(F_shift));
% 创建figure窗口,展示结果
figure('Name','傅里叶变换实验','NumberTitle','off');
subplot(1,3,1); imshow(img_rgb); title('原图');
subplot(1,3,2); imshow(img_gray); title('灰度图');
subplot(1,3,3); imshow(F_mag, []); title('变换频谱'); % []自动映射灰度范围
实现 “灰度图→傅里叶变换→逆变换” 流程,对比原图与逆变换结果的一致性。
% 读取彩色图像
img_rgb = imread('天火三玄变.jpg');
% 转换为灰度图
img_gray = rgb2gray(img_rgb);
% 转为double类型以进行傅里叶变换
img_gray_double = double(img_gray);
% 二维傅里叶变换
F = fft2(img_gray_double);
% 频谱中心化(用于可视化)
F_shift = fftshift(F);
F_mag = log(1 + abs(F_shift));
% 傅里叶逆变换(还原回空间域)
img_recon = ifft2(F);
% 逆变换结果可能包含极小虚部,取实部并转换回uint8类型
img_recon = uint8(real(img_recon));
% 比较原图与逆变换图像矩阵是否相同
isSame = isequal(img_gray, img_recon);
if isSame
fprintf('原图与逆变换图像矩阵是否完全相同: 是\n');
else
fprintf('原图与逆变换图像矩阵是否完全相同: 否(微小差异由浮点运算精度导致)\n');
end
% 可视化结果

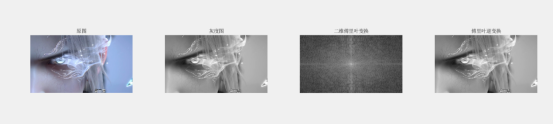

figure('Name', 'FFT 与逆变换实验', 'NumberTitle', 'off');
subplot(1,4,1); imshow(img_rgb); title('原图');
subplot(1,4,2); imshow(img_gray); title('灰度图');
subplot(1,4,3); imshow(F_mag, []); title('二维傅里叶变换');
subplot(1,4,4); imshow(img_recon); title('傅里叶逆变换');
读取两张不同图像,转换为灰度图后分别进行傅里叶变换,对比频谱分布差异。
% 读取两张彩色图像
img1_rgb = imread('ALi.jpg');
img2_rgb = imread('天火三玄变.jpg');
% 转换为灰度图
img1_gray = rgb2gray(img1_rgb);
img2_gray = rgb2gray(img2_rgb);
% 转换为double类型以进行傅里叶变换
img1_double = double(img1_gray);
img2_double = double(img2_gray);
% 二维傅里叶变换
F1 = fft2(img1_double);
F2 = fft2(img2_double);
% 频谱中心化
F1_shift = fftshift(F1);
F2_shift = fftshift(F2);
% 计算幅值谱,并取对数以便显示
F1_mag = log(1 + abs(F1_shift));
F2_mag = log(1 + abs(F2_shift));
% 可视化对比结果

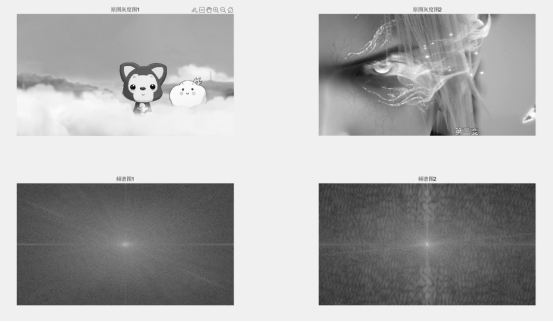

figure('Name', '傅里叶频谱对比', 'NumberTitle', 'off');
subplot(2,2,1); imshow(img1_gray); title('原图灰度图1');
subplot(2,2,2); imshow(img2_gray); title('原图灰度图2');
subplot(2,2,3); imshow(F1_mag, []); title('频谱图1');
subplot(2,2,4); imshow(F2_mag, []); title('频谱图2');
验证 “二维 DFT = 行一维 DFT + 列一维 DFT”,对比直接fft2与分步骤fft的结果。
% 读取彩色图像并转换为灰度图
img_rgb = imread('阿狸2.jpg');
img_gray = rgb2gray(img_rgb);
img_double = double(img_gray);
%% 方法1:直接使用fft2进行二维傅里叶变换
F_fft2 = fft2(img_double);
F_fft2_shift = fftshift(F_fft2);
F_fft2_mag = log(1 + abs(F_fft2_shift));
%% 方法2:使用fft分两步实现(先对行,再对列)
F_row = fft(img_double, [], 2); % 对每一行做一维傅里叶变换
F_2step = fft(F_row, [], 1); % 对结果的每一列做一维傅里叶变换
F_2step_shift = fftshift(F_2step);
F_2step_mag = log(1 + abs(F_2step_shift));
%% 可视化两种方法的结果

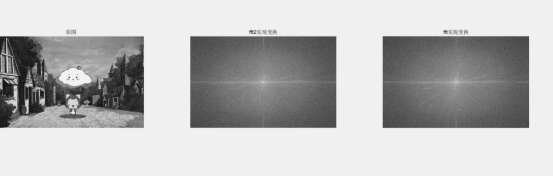

figure('Name', '二维DFT分解验证', 'NumberTitle', 'off');
subplot(1,3,1); imshow(img_gray); title('原图');
subplot(1,3,2); imshow(F_fft2_mag, []); title('fft2实现变换');
subplot(1,3,3); imshow(F_2step_mag, []); title('fft实现变换');
%% 验证两种方法结果的一致性(允许微小浮点误差)
diff_matrix = abs(F_fft2 - F_2step);
max_error = max(diff_matrix(:));
fprintf('两种方法结果的最大误差: %.2e\n', max_error);
if max_error < 1e-8
fprintf('验证结论:两种方法在理论上一致,微小误差由浮点运算精度导致。\n');
else
fprintf('验证结论:结果差异超出预期,需检查代码。\n');
end
为图像添加高斯噪声,设计理想低通滤波器,在频域实现去噪并可视化结果。
% 配置参数:学号末位数M=7,截止频率D0=M*10=70
student_id_last_digit = 7;
D0 = student_id_last_digit * 10; % 理想低通滤波器截止频率
% 读取彩色图像并转换为灰度图
img_raw = imread('AALi.jpg');
img_gray = rgb2gray(img_raw);
% 为灰度图添加高斯白噪声
img_noise = imnoise(img_gray, 'gaussian');
% 对加噪图像做傅里叶变换并中心化(用于可视化和滤波)
fft_img_noise = fft2(double(img_noise));
fftshift_img_noise = fftshift(fft_img_noise);
% 获取图像尺寸,构造理想低通滤波器
[rows, cols] = size(img_noise);
H = zeros(rows, cols); % 初始化滤波器掩模
center_row = rows / 2; % 频域中心行坐标
center_col = cols / 2; % 频域中心列坐标
% 遍历每个频率点,计算到中心的距离并生成滤波器
for i = 1:rows
for j = 1:cols
% 计算频率点(i,j)到中心的欧氏距离
distance = sqrt((i - center_row)^2 + (j - center_col)^2);
% 理想低通滤波器:距离≤D0则保留(H=1),否则抑制(H=0)
if distance <= D0
H(i, j) = 1;
else
H(i, j) = 0;
end
end
end
% 频域滤波:滤波器掩模与频域图像逐元素相乘
filtered_fftshift = fftshift_img_noise .* H;
% 逆傅里叶变换,还原回空间域
filtered_img = ifft2(ifftshift(filtered_fftshift));
filtered_img = real(filtered_img); % 去除微小虚部
% 计算滤波后图像的频谱(用于可视化)
filtered_fft = fftshift(fft2(filtered_img));
% 可视化所有结果

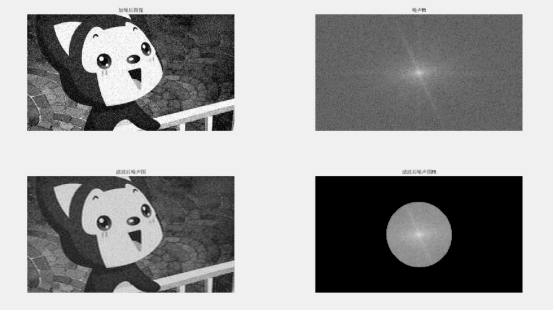

figure('Name', '高斯加噪与理想低通滤波', 'NumberTitle', 'off');
subplot(2, 2, 1); imshow(img_noise); title('加噪后图像');
subplot(2, 2, 2); imshow(log(abs(fftshift_img_noise) + 1), []); title('噪声fft');
subplot(2, 2, 3); imshow(filtered_img, []); title('滤波后噪声图');
subplot(2, 2, 4); imshow(log(abs(filtered_fft) + 1), []); title('滤波后噪声图fft');
实验模块 | 核心函数 | 核心结论 |
|---|---|---|
频谱可视化 | fft2、fftshift、log(1+abs(F)) | 低频对应平缓区域,高频对应边缘 / 噪声 |
变换可逆性 | ifft2 | 逆变换可还原原图,支持频域处理流程 |
DFT 分解 | fft(分两步) | 二维 DFT 可通过两次一维 DFT 实现 |
低通滤波 | 自定义 ILPF 掩模 | 抑制高频噪声,代价是边缘模糊 |
fft2需输入double类型,避免uint8运算溢出;log(1+abs(F))压缩动态范围,否则频谱过暗无法观察;real()去除虚部,再转换为uint8以正常显示;通过本次实验,系统掌握了频率域图像处理的核心流程与关键技术,理解了傅里叶变换的本质与应用价值,为后续复杂频域滤波器设计与优化奠定了坚实基础。
