《计算机组成原理》第 10 章 - 控制单元的设计

作者头像
啊阿狸不会拉杆
发布2026-01-21 11:37:14
发布2026-01-21 11:37:14
1130
举报

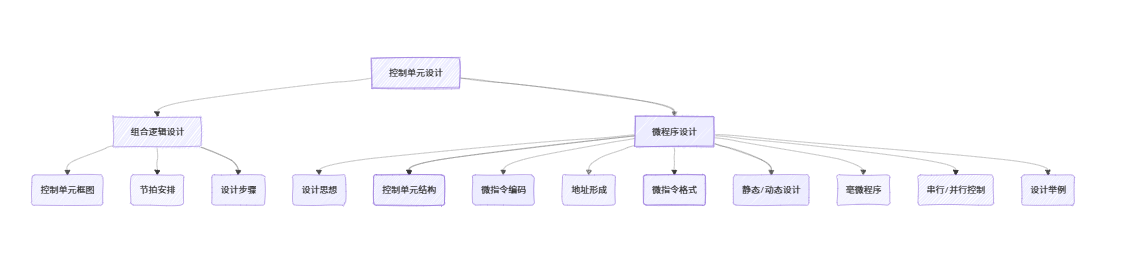

10.1 组合逻辑设计

组合逻辑控制单元通过硬连线逻辑实现指令操作控制,适用于简单指令系统。其核心是根据当前指令、状态信号和时序信号生成固定的控制信号序列。

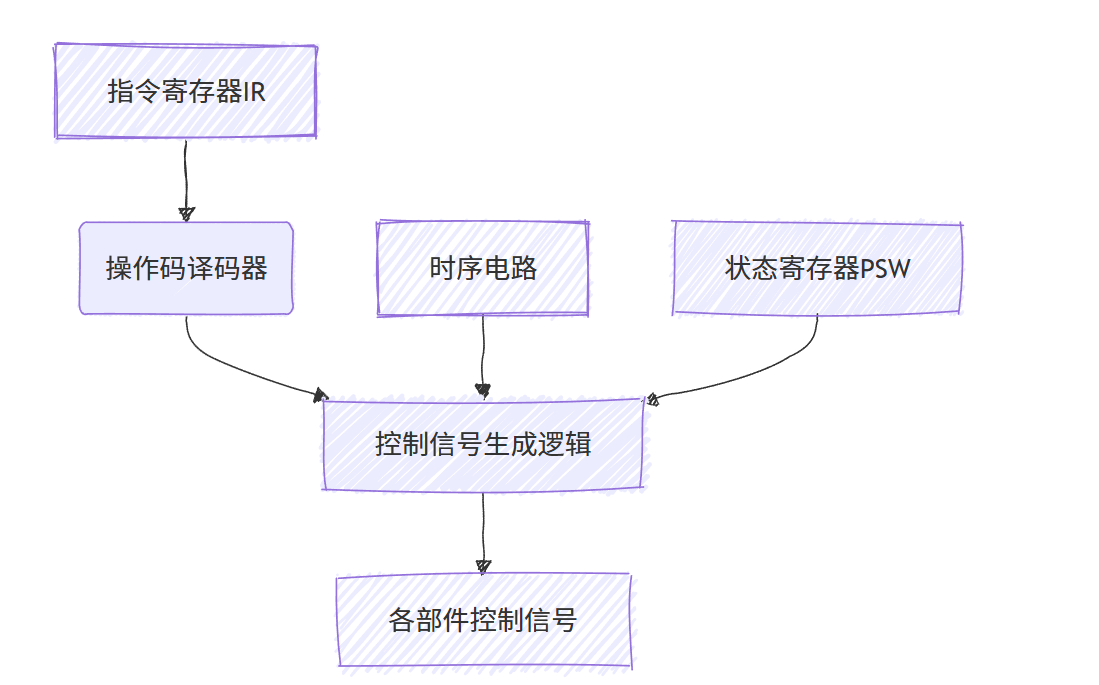

10.1.1 组合逻辑控制单元框图

组合逻辑控制单元结构框图

10.1.2 微操作的节拍安排

微操作需按 CPU 周期(机器周期)和节拍电位 / 脉冲进行时序划分。假设采用四节拍模型(T0-T3),示例如下:

代码语言:javascript
复制
// 假设CPU周期为4个节拍,每个节拍处理不同微操作
public class TimingUnit {
    private int currentCycle; // 当前机器周期
    private int currentBeat;  // 当前节拍(0-3)

    // 生成节拍信号
    public void generateBeatSignal() {
        switch (currentBeat) {
            case 0: // 节拍1:取指令操作码
                System.out.println("T0: 从IR中提取操作码");
                break;
            case 1: // 节拍2:计算操作数地址
                System.out.println("T1: 地址计算逻辑工作");
                break;
            case 2: // 节拍3:执行数据读写
                System.out.println("T2: 存储器/IO读写控制");
                break;
            case 3: // 节拍4:结果回写与状态更新
                System.out.println("T3: 运算结果写入寄存器");
                break;
            default:
                throw new IllegalArgumentException("无效节拍");
        }
    }
}
10.1.3 组合逻辑设计步骤
  1. 确定指令集微操作:列出每条指令的微操作序列(如 ADD 指令需取指、取源操作数、运算、存结果)。
  2. 分配时序节拍:为每个微操作指定执行的节拍(如取指固定在 T0-T1)。
  3. 逻辑表达式推导:根据微操作与指令码 / 状态 / 节拍的关系,写出控制信号逻辑式(如 ALU_op = (IR_op==ADD) && (T==T2))。
  4. 电路实现:用门电路、编码器等搭建硬连线逻辑。

10.2 微程序设计

微程序控制将控制逻辑存储为微指令序列,通过读取微程序实现动态控制,灵活性远超组合逻辑。

10.2.1 微程序设计思想的产生

由英国剑桥大学 M.V.Wilkes 提出,核心思想:将每条机器指令拆解为若干微指令,存储在控制存储器中,通过微指令计数器(μPC)顺序执行

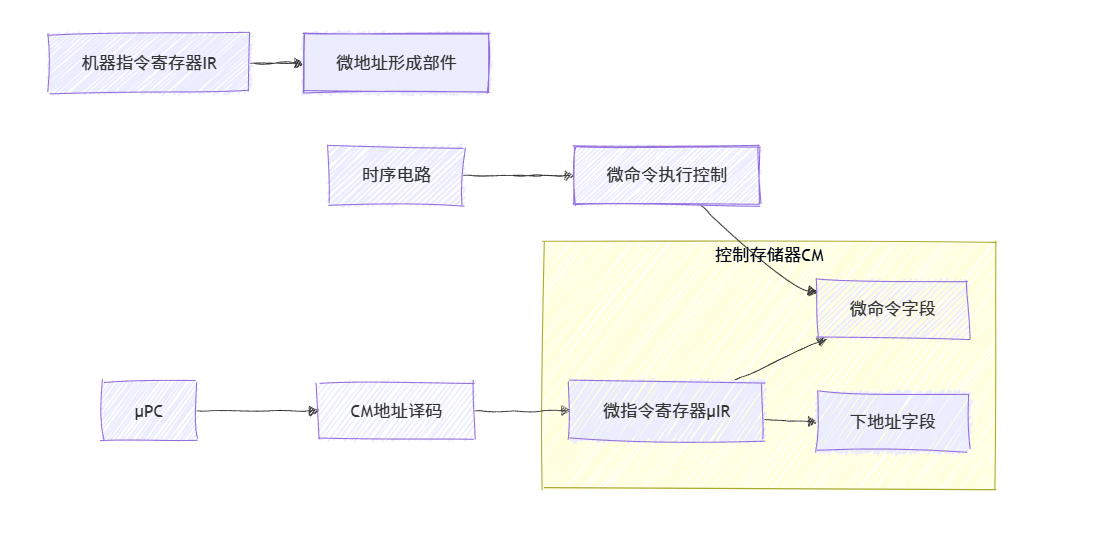

10.2.2 微程序控制单元框图及工作原理

微程序控制单元工作流程

10.2.3 微指令的编码方式
1. 直接编码(水平型)

微命令字段每位独立表示一个控制信号,无需译码,执行速度快但编码长度长。

代码语言:javascript
复制
// 直接编码示例:32位微指令,每位对应一个控制信号
public class DirectEncodingMicroinstruction {
    private boolean regWrite;   // 寄存器写(第0位)
    private boolean memRead;    // 存储器读(第1位)
    private boolean aluAdd;     // ALU加法(第2位)
    // ... 其他30个控制信号
}
2. 字段间接编码

字段内部分位组合表示微命令,需通过字段译码器解析。

代码语言:javascript
复制
// 字段间接编码示例:3位ALU操作字段(000-111对应8种操作)
public class IndirectEncodingMicroinstruction {
    private int aluOpCode; // 3位字段,0-7表示加法/减法/逻辑与等
    private boolean memOp; // 1位存储器操作(读/写)

    public String getAluOperation() {
        String[] ops = {"加法", "减法", "逻辑与", "逻辑或", "移位", "比较", "取反", "直通"};
        return ops[aluOpCode];
    }
}
10.2.4 微指令序列地址的形成
  1. 顺序执行μPC = μPC + 1
  2. 条件转移:根据状态标志(如 ZF=1 时跳转)
代码语言:javascript
复制
// 条件转移逻辑示例
public class MicroPC {
    private int currentAddress;
    private boolean zf; // 零标志

    public int nextAddress(boolean isConditional, int targetAddress) {
        if (isConditional && zf) { // 条件满足时跳转
            return targetAddress;
        } else { // 顺序执行或无条件跳转
            return currentAddress + 1;
        }
    }
}
10.2.5 微指令格式

典型格式:

微命令字段

判别测试字段

下地址字段

控制信号输出

条件判断依据

下条微指令地址

10.2.6 静态微程序设计和动态微程序设计
  • 静态:微程序固化在 ROM 中,不可修改(如早期 CPU)。
  • 动态:微程序存储在可写存储器(如 EEPROM),支持程序运行中修改(如微程序动态加载升级)。

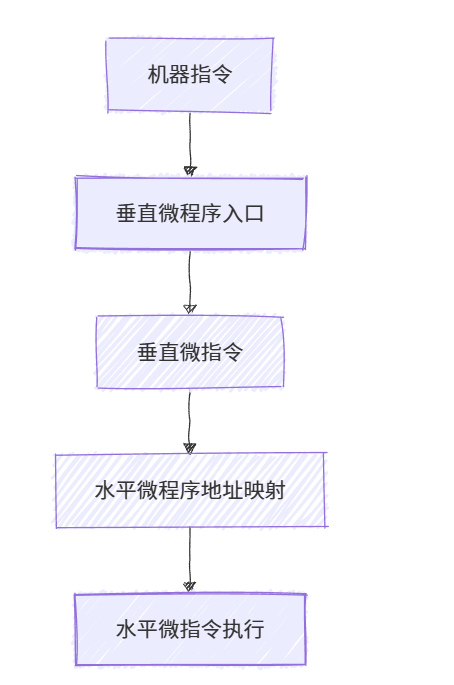

10.2.7 毫微程序设计(分级微程序)

引入两级微程序:

  1. 垂直型微指令:用于控制基本操作(如寄存器传输)。
  2. 水平型微指令:用于解析垂直微指令,生成具体控制信号。
10.2.8 串行微程序控制和并行微程序控制

类型

特点

串行

微指令按顺序执行,下一条微指令需等待前一条完成(控制简单,速度慢)。

并行

允许同时执行多个微操作(如同时读写寄存器和启动 ALU),需复杂时序控制。

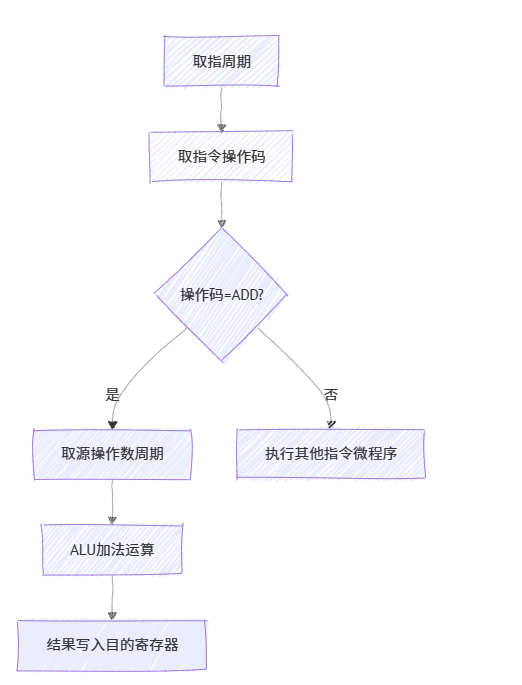

10.2.9 微程序设计举例:ADD 指令执行流程

ADD 指令微程序流程图

微指令代码示例(简化版)
代码语言:javascript
复制
// 控制存储器模拟(存储微指令序列)
public class ControlMemory {
    private Microinstruction[] cmemory;

    public ControlMemory() {
        // 初始化ADD指令微程序(假设地址0-3)
        cmemory = new Microinstruction[4];
        // 0号微指令:取指令(PC→MAR,读存储器)
        cmemory[0] = new Microinstruction(
            "regWrite=0, memRead=1, aluOp=0", // 控制信号
            0, // 无测试条件,顺序执行
            1 // 下地址1
        );
        // 1号微指令:译码(IR→操作码寄存器)
        cmemory[1] = new Microinstruction(
            "regWrite=1, memRead=0, aluOp=0",
            "opCodeTest", // 测试操作码
            2 // 操作码为ADD时跳转至2,否则跳转至其他地址
        );
        // 2号微指令:取源操作数(R1→ALU)
        cmemory[2] = new Microinstruction(
            "regRead=R1, aluOp=LOAD_A",
            0,
            3
        );
        // 3号微指令:执行加法(ALU=ADD,结果→R2)
        cmemory[3] = new Microinstruction(
            "aluOp=ADD, regWrite=R2",
            0,
            0 // 返回取指周期
        );
    }
}

// 微指令类
class Microinstruction {
    String controlSignals; // 控制信号字段
    String testCondition;   // 判别测试字段
    int nextAddress;        // 下地址字段

    public Microinstruction(String ctrl, String test, int nextAddr) {
        this.controlSignals = ctrl;
        this.testCondition = test;
        this.nextAddress = nextAddr;
    }
}

📌 总结对比

设计方法

优点

缺点

适用场景

组合逻辑控制

速度快、无需存储

灵活性差、修改困难

简单指令集、高性能 CPU

微程序控制

可编程性强、易维护

存在取微指令开销

复杂指令集、可扩展架构

📚 扩展资源

  • 推荐教材:《计算机组成原理(第 2 版)》唐朔飞
  • 仿真工具:Logisim(组合逻辑设计)、MARS MIPS Simulator(微程序模拟)

如需进一步探讨具体实现细节,欢迎在评论区留言!🚀
