7.1 机器指令

7.1.1 指令的一般格式

指令组成：操作码（OP） + 地址码（Address） 操作码：决定指令功能（如加法、跳转） 地址码：指示操作数或指令地址

📌 案例：简单指令格式模拟（Java）

/**
 * 模拟指令格式类
 */
public class Instruction {
    private int opcode; // 操作码（4位，0-15）
    private int address; // 地址码（28位，0-2^28-1）

    // 构造方法：传入操作码和地址码
    public Instruction(int opcode, int address) {
        this.opcode = opcode & 0x0F; // 保留低4位作为操作码
        this.address = address & 0xFFFFFFF; // 保留低28位作为地址码
    }

    // 获取操作码
    public int getOpcode() {
        return opcode;
    }

    // 获取地址码
    public int getAddress() {
        return address;
    }

    public static void main(String[] args) {
        // 示例：加法指令（操作码0001），操作数地址0x123456
        Instruction addInst = new Instruction(0x01, 0x123456);
        System.out.println("操作码：" + addInst.getOpcode()); // 输出1
        System.out.println("地址码：" + addInst.getAddress()); // 输出123456
    }
}

7.2 操作数类型和操作类型

7.2.1 操作数类型

数据类型：整数、浮点数、字符、布尔
地址类型：存储器地址、寄存器地址

7.2.2 数据在存储器中的存放方式

大端模式 vs 小端模式

数据（0x12345678）	大端模式（高位在前）	小端模式（低位在前）
地址 0x00	0x12	0x78
地址 0x01	0x34	0x56
地址 0x02	0x56	0x34
地址 0x03	0x78	0x12

📌 案例：大端小端转换（Java）

public class EndianConverter {
    // 大端转小端
    public static byte[] bigToLittle(byte[] bigEndian) {
        byte[] littleEndian = new byte[bigEndian.length];
        for (int i = 0; i < bigEndian.length; i++) {
            littleEndian[i] = bigEndian[bigEndian.length - 1 - i];
        }
        return littleEndian;
    }

    public static void main(String[] args) {
        byte[] big = {0x12, 0x34, 0x56, 0x78}; // 大端模式数据
        byte[] little = bigToLittle(big); // 转换为小端
        System.out.println("小端模式：");
        for (byte b : little) {
            System.out.print(String.format("%02X ", b)); // 输出78 56 34 12
        }
    }
}

7.2.3 操作类型

算术运算：加减乘除
逻辑运算：与或非异或
数据传送：LOAD/STORE
控制转移：JMP/CONDITIONAL JUMP

7.3 寻址方式

7.3.1 指令寻址

顺序寻址：按 PC 自动递增寻址
跳跃寻址：通过 JMP 指令改变 PC 值

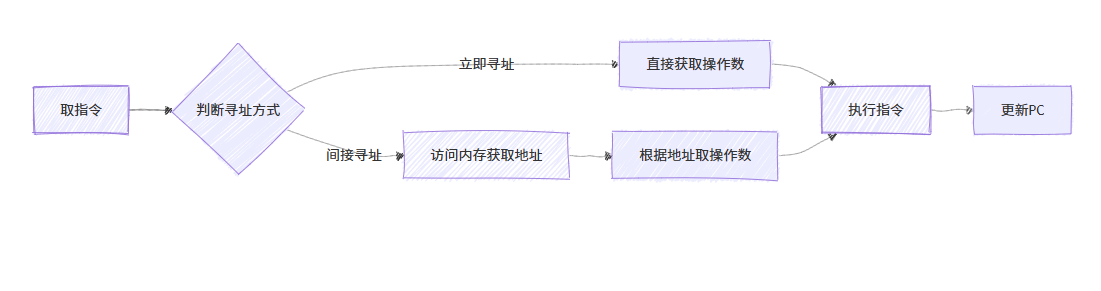

7.3.2 数据寻址

常见寻址方式：

立即寻址：操作数直接在指令中

int a = 10; // 立即数10

直接寻址：地址码为操作数地址

int[] arr = {1, 2, 3};
int b = arr[1]; // 直接寻址arr[1]

间接寻址：地址码为指针地址

int x = 5;
int* ptr = &x; // 指针存储x的地址（间接寻址）

寄存器寻址：操作数在寄存器中

// 假设寄存器R1存储值为10
int c = R1; // 寄存器寻址

7.4 指令格式举例

7.4.1 设计指令格式应考虑的因素

字长
操作类型数量
寻址方式种类
寄存器数量

7.4.2 指令格式举例（假设 32 位指令）

操作码（4 位）	寻址方式（2 位）	寄存器号（3 位）	地址码（23 位）
0001（加法）	01（直接寻址）	001（R1）	0x123456

7.4.3 指令格式设计举例（Java 类模拟）

/**
 * 扩展指令格式类
 */
public class ExtendedInstruction {
    private int opcode; // 4位
    private int addressingMode; // 2位（0-3）
    private int regNum; // 3位（0-7）
    private int address; // 23位

    public ExtendedInstruction(int opcode, int addressingMode, int regNum, int address) {
        this.opcode = opcode & 0x0F;
        this.addressingMode = addressingMode & 0x03;
        this.regNum = regNum & 0x07;
        this.address = address & 0x1FFFFFF; // 23位掩码
    }

    public static void main(String[] args) {
        // 示例：乘法指令（0010），寄存器寻址（01），R2，地址0x89ABC
        ExtendedInstruction mulInst = new ExtendedInstruction(0x02, 0x01, 0x02, 0x89ABC);
        System.out.println("操作码：" + mulInst.opcode); // 2
        System.out.println("寻址方式：" + mulInst.addressingMode); // 1
    }
}

7.5 RISC 技术

7.5.1 RISC 的产生和发展

背景：CISC 指令集复杂，执行效率低
发展：80 年代出现 RISC 架构（如 MIPS、ARM）

7.5.2 RISC 的主要特征

指令集简单（约 20-50 条基本指令）
单周期指令执行
大量通用寄存器
采用 LOAD/STORE 结构访问内存

7.5.3 RISC 和 CISC 的比较

特性	RISC	CISC
指令数量	少（简单指令）	多（复杂指令）
执行周期	单周期	多周期
设计重点	硬件执行效率	软件兼容性
典型架构	ARM、RISC-V	x86

📊 思维导图

```mindmap
## **7.1 机器指令**
- 指令格式：操作码+地址码
## **7.2 操作数与操作类型**
- 数据类型：整数/浮点/字符
- 存储方式：大端/小端
- 操作类型：算术/逻辑/控制
## **7.3 寻址方式**
- 指令寻址：顺序/跳跃
- 数据寻址：立即/直接/间接
## **7.4 指令格式设计**
- 设计因素：字长/操作数/寻址
- 案例：32位指令格式
## **7.5 RISC技术**
- 特征：简单指令/单周期
- 对比：与CISC的主要区别
