《软件工程》第 2 章 -UML 与 RUP 统一过程

   在软件工程领域，UML（统一建模语言）与 RUP（统一过程）是进行面向对象软件开发的重要工具和方法。接下来，我们将深入探讨第 2 章的内容，通过案例和代码，帮助大家理解和掌握相关知识。

2.1 案例说明

   我们以开发一个简单的 “图书管理系统” 为例，该系统需要实现图书的添加、借阅、归还以及读者信息管理等功能。通过这个案例，我们将贯穿后续面向对象方法、UML 建模以及 RUP 过程的学习与实践，帮助大家更好地理解知识在实际项目中的应用。

2.2 面向对象的软件开发方法

2.2.1 面向对象的概念

   面向对象编程（Object-Oriented Programming，OOP）将现实世界中的事物抽象为对象，每个对象都包含属性（数据）和方法（行为）。例如在图书管理系统中，“图书” 和 “读者” 都可以视为对象。

“图书” 对象包含属性如书名、作者、ISBN、库存数量等，方法如借阅()、归还()；“读者” 对象包含属性如姓名、身份证号、借阅记录等，方法如查询借阅记录()。

class Book:

    def __init__(self, title, author, isbn, quantity):

        """

        初始化图书对象

        :param title: 书名

        :param author: 作者

        :param isbn: ISBN号

        :param quantity: 库存数量

        """

        self.title = title

        self.author = author

        self.isbn = isbn

        self.quantity = quantity

    def borrow(self):

        """

        借阅图书，库存数量减1

        """

        if self.quantity > 0:

            self.quantity -= 1

            print(f"{self.title} 借阅成功，剩余库存：{self.quantity}")

        else:

            print(f"{self.title} 库存不足，无法借阅")

    def return_book(self):

        """

        归还图书，库存数量加1

        """

        self.quantity += 1

        print(f"{self.title} 归还成功，当前库存：{self.quantity}")

2.2.2 面向对象方法的优势

1. 封装性：将数据和操作数据的方法封装在对象内部，隐藏对象的内部实现细节，只对外暴露必要的接口。如上述Book类中，quantity属性的修改只能通过borrow和return_book方法，避免了外部非法修改，提高了数据的安全性。
2. 继承性：子类可以继承父类的属性和方法，实现代码的复用。例如可以创建EBook（电子书）类继承Book类，同时添加如下载链接等特有的属性和方法。
3. 多态性：相同的方法在不同的对象中有不同的实现方式。比如在图书管理系统中，不同类型的 “会员”（普通会员、VIP 会员）借阅图书时，借阅规则可能不同，可通过多态性实现不同的借阅逻辑。

2.3 UML 概述

UML（Unified Modeling Language）即统一建模语言，是一种用于可视化、构建和编写软件系统制品的标准化建模语言。它可以帮助开发人员在软件开发的不同阶段，以图形化的方式描述系统的结构、行为和交互。

UML 包含多种图，常见的有：

• 类图：用于描述系统中的类、类的属性、方法以及类之间的关系（如关联、继承、依赖等）。
• 用例图：从用户的角度描述系统的功能需求，展示系统的参与者与用例之间的关系。
• 顺序图：描述对象之间的交互顺序，强调消息传递的时间顺序。

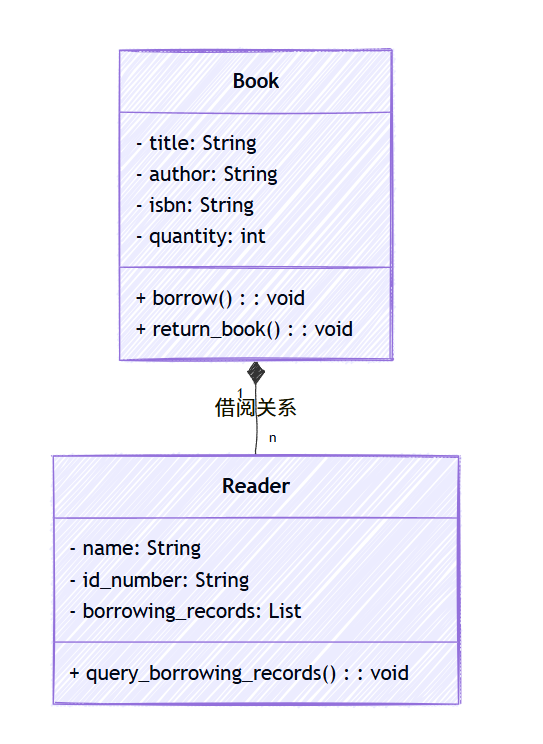

以图书管理系统的类图为例：

2.4 RUP 统一过程

2.4.1 RUP 软件过程框架

    RUP（Rational Unified Process）是一种迭代的、基于构件的软件开发过程框架，强调软件开发的风险驱动和用例驱动，适用于大中型复杂项目的开发。它将软件开发过程划分为多个阶段和工作流，使开发过程更加规范和可控。

2.4.2 RUP 的 5 个阶段

1. 初始阶段：确定项目的范围和边界，识别关键需求和风险，制定项目的初步计划。例如在图书管理系统中，明确系统要实现图书管理和读者管理两大核心功能，识别如技术选型、需求不明确等风险。
2. 细化阶段：进一步细化需求，确定系统的架构，建立系统的基础框架。此阶段可以使用 UML 绘制类图、架构图等，设计图书管理系统的数据库表结构和系统分层架构。
3. 构建阶段：进行系统的详细设计和编码实现，将架构设计转化为可运行的软件。按照设计好的类图，编写Book类、Reader类等的具体代码，并实现各功能模块。
4. 移交阶段：将软件交付给用户，进行系统的部署和培训，收集用户反馈并进行最后的修改和完善。
5. 生产阶段：软件正式运行后，进行系统的维护和支持，处理运行过程中出现的问题和新的需求变更。

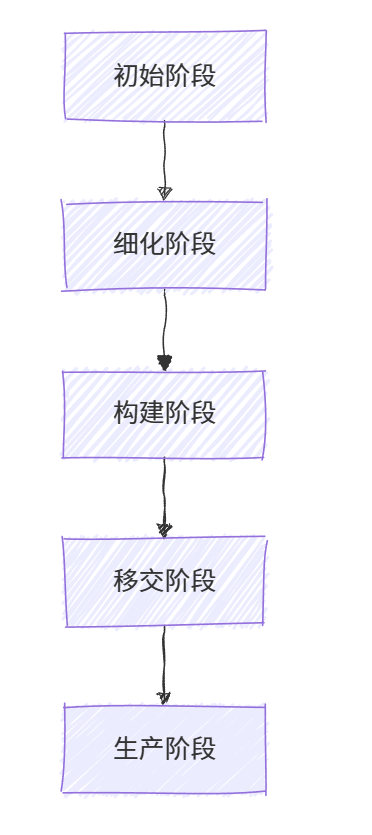

RUP 5 个阶段的流程图：

2.4.3 RUP 的 9 个工作流

RUP 包含 9 个核心工作流，分为 6 个核心过程工作流和 3 个核心支持工作流：

• 核心过程工作流：需求、分析与设计、实现、测试、部署、配置与变更管理。
• 核心支持工作流：项目管理、环境、业务建模。

以图书管理系统为例，在需求工作流中，通过与图书馆管理员和读者沟通，确定图书管理系统的功能需求；在测试工作流中，编写测试用例对Book类的borrow和return_book方法进行单元测试。

import unittest

from book import Book # 假设Book类在book.py文件中

class TestBook(unittest.TestCase):

    def setUp(self):

        """

        初始化测试环境，创建一个Book对象

        """

        self.book = Book("Python编程从入门到实践", "Eric Matthes", "9787115428028", 5)

    def test_borrow(self):

        """

        测试借阅方法

        """

        self.book.borrow()

        self.assertEqual(self.book.quantity, 4)

    def test_return_book(self):

        """

        测试归还方法

        """

        self.book.borrow()

        self.book.return_book()

        self.assertEqual(self.book.quantity, 5)
if __name__ == "__main__":

    unittest.main()

   通过对 UML 与 RUP 统一过程的学习，结合图书管理系统案例及代码实践，相信大家对面向对象软件开发有了更深入的理解。在实际项目中，合理运用这些方法和工具，能够提高软件开发的效率和质量。后续还可以进一步探索更多 UML 图的应用以及 RUP 在复杂项目中的实践技巧。
