深入理解数据库子系统(1) OceanBase MVCC设计原理（1.2万字）

一、对你有什么帮助

一个疑问：同一行记录 反复修改该如何存储呢？为什么写入数据，却查询不出来

本文聚焦:OceanBase 数据库的 MVCC（多版本并发控制）机制

一句话解释：对同一个记录/位置多次修改，新增记录代替原地修改

二、依赖知识：文件系统快照 Snapshot基本特点

2.1 了解基本系统设计原理

快照链是现代存储系统（无论是本地、集中式还是分布式）的标准功能

带着问题去阅读：文件写入了一笔IO，为什么读取，却读不到？， 首先这个问题有歧义： 没有描述清楚：我写在哪里，怎么读的

开始

简单理解：快照有COW（Copy On Write，写时复制）和 ROW（Redirect On Write，写重定向)

快照有COW（Copy On Write，写时复制）

建议：直接放弃，看不见摸不着 ，出问题了根本无法跟踪定位

•使用读多，写少情况，内存copy

•写入性能相对较低：在写入时，需要复制发生变化的数据块【频繁写入场景 不建议使用，例如文件系统千万OPS】

•举例 Redis的RDB快照正是利用了COW的思想来高效生成内存快照，避免了在fork()瞬间复制整个内存空间带来的巨大开销和停顿

•Redis的设计哲学是简单与高效。fork()加COW是一种利用操作系统原生能力、实现相对简单且高效的快照方案【直接使用系统os提供能力，自己不去实现】

•Redis不采用这种方式写重定向， ROW通常是存储系统（如SAN/NAS、分布式存储、文件系统）中针对磁盘数据块的快照技术。

ROW是底层存储系统用于实现磁盘卷多版本管理的空间优化型快照技术；

Redis RDB是内存数据库层面用于实现定期全量数据持久化的备份机制。

两者虽名含“快照”，但解决的问题域、实现原理和设计目标截然不同。

•ROW的目标是为磁盘卷提供瞬间的、空间高效的、可回滚的时间点副本，其管理的是物理存储空间。它的核心操作对象是磁盘上的数据块。

•Redis是一个内存数据库，其首要设计目标是将内存中的复杂数据结构（字符串、哈希、列表等）持久化到磁盘文件

ROW（Redirect On Write，写重定向)

强烈推荐，就是新增代替修改 类似LSM 全量 +增量

•ROW是底层存储系统用于实现磁盘卷多版本管理的空间优化型快照技术

•源卷（Source Volume）：生成快照的原始存储卷或数据集。快照通常是源卷的副本，用于保护和管理源数据。

•目标卷（Target Volume）：存储快照的位置，通常是一个单独的卷或存储空间。目标卷可以用于还原数据或创建新的副本。【新开辟一个空间】

•快照链（Snapshot Chain）：多个快照按照时间顺序形成的链式结构。每个快照记录了一个特定时刻的数据状态，并链接到前一个快照，以支持数据恢复和管理。

•*只读快照：只读，不可变，用于数据保护和备份

•可写快照：

克隆：可写，基于快照，可写快照

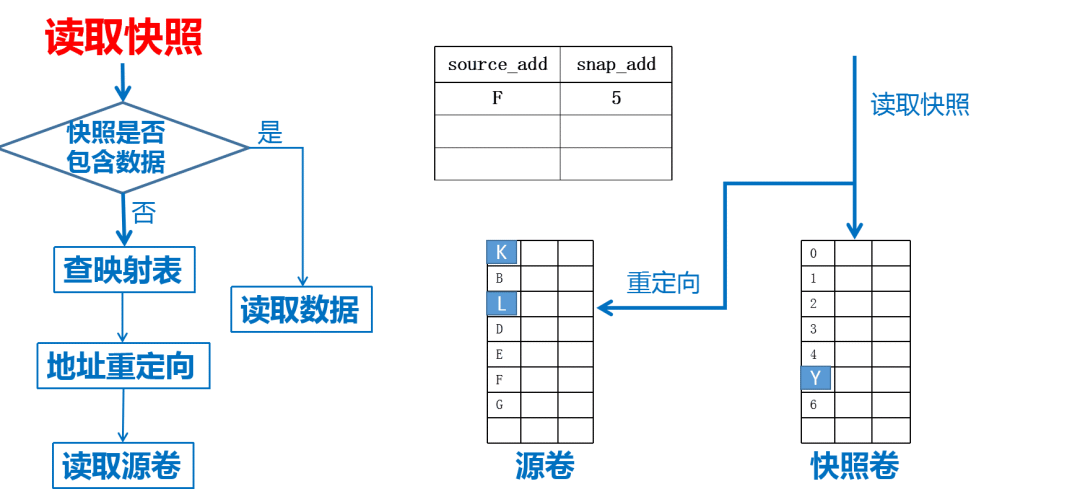

2.2 快照链 读流程（数据可能在磁盘上）

快照链的核心机制：

1、读取链：当前快照 → 父快照 → 父快照，直到找到数据或到达链顶端

2、写入隔离：通过 SnapContext 确保写入只影响当前版本，不影响已有快照

3、如果多个快照链 读变慢，元数据需要分离。

为什么链过长会影响性能？—— 寻址开销

这就是关键所在。我们把链想象成一个需要层层拆开的包裹。

链很短（比如只有2-3层）：要找一个数据，最多回溯2-3步就能找到，很快。

链很长（比如几十层）：要找一个数据（尤其是读取一个未被频繁修改的旧文件），系统需要从最新的增量盘开始，一层一层地回溯检查几十个文件，才能确定数据到底存放在哪一层。

一句话描述：

块存储 对用户来说，对同一位置LBA多次写入，在快照链机制下，可以创建快照保护历史写入数据不会修改，

同样原卷继续写入，创建的快照也继续写入，他们写入不同空间，很简单磁盘空间很大，不考虑重复浪费问题。

三、OceanBase 基于MVCC存储的IO 读写过程

MVCC，全称为多版本并发控制（Multi-Version Concurrency Control）

OceanBase 实现非常精妙，它通过在内存中维护数据行的多个版本来实现高并发的读写操作。

其核心可以概括为：

OceanBase 的 MVCC (多版本并发控制) 原理

数据结构: 行级版本双向链表（我理解成快照链）

算法：基于快照读写机制实现。

画外音：

提问1：MVCC 怎么与 OceanBase独特的“基线数据（SSTable） + 增量数据（MemTable）的LSM-Tree架构关联起来的？ 提问2：LSM-Tree设计原来都有，MVCC原来也有，做了什没改造 将2这结合起。memtable内存数据结构图 提问3：其他产品设计MVCC有什么不同呢

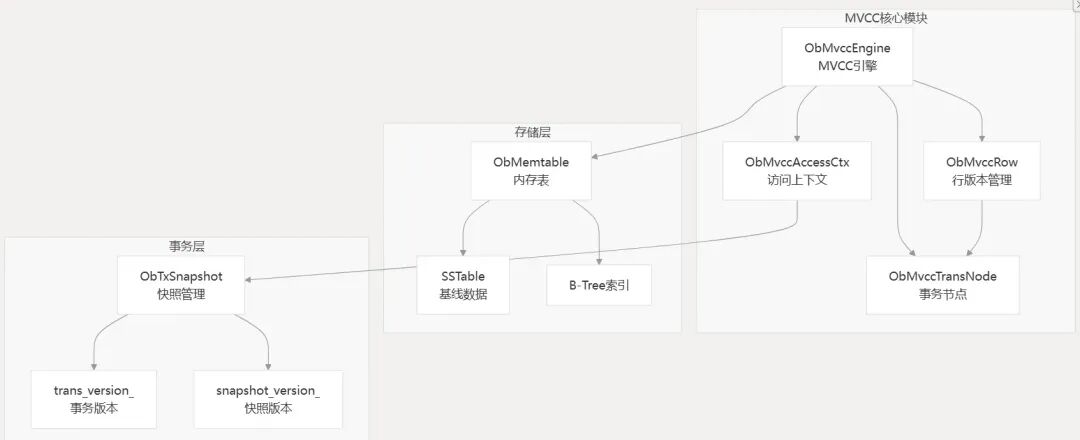

下面这张流程图清晰地展示了OceanBase MVCC的核心运作机制，包括版本链的生成和读取过程：

下面我们来详细解读图中的关键环节和其背后的设计。

3.1 版本管理

版本链

1、在 MVCC 机制下，数据库中的每行数据都关联着一个版本链。

2、版本链记录了该行数据的多个版本，每个版本都对应着特定的事务操作。

事务时间戳

每当一个新的事务开始时，它会获得一个唯一的、递增的时间戳。 这个时间戳代表了事务的开始时间，并且将被用于确定事务之间的先后顺序

读-写不阻塞

在MVCC机制下，读操作不会阻塞写操作，写操作也不会阻塞读操作。 这是因为读操作读取的是数据的历史版本，而写操作创建的是数据的新版本，两者不会相互干扰。

1、读一致性：读操作只能看到快照版本之前已提交的数据

3.2 功能--数据结构

1. ObMvccEngine - MVCC引擎（封装功能，对外提供接口）

ObMvccEngine是MVCC并发控制的核心引擎，负责协调所有读写操作(ob_mvcc_engine.h:52-64)

主要职责包括：

•创建KV对：通过create_kv()为每个键创建或获取对应的ObMvccRow

•Return the ObMvccRow according to the memtable key

•写入操作：mvcc_write()将新的事务节点插入到MVCC行中

•mvcc_write builds the ObMvccTransNode according to the arg and write into the head of the value

•读取操作：get()和scan()根据快照版本读取数据

•行压缩触发：在读取时通过try_compact_row_when_mvcc_read_()触发行压缩

2. ObMvccRow - 多版本行

ObMvccRow是存储同一行键所有多版本数据的核心结构，维护一个从新到旧的双向链表。（ob_mvcc_row.h:228-232）

 ObMvccRow is the row contains all multi-version tx node for the specified
 key, and all tx node is bidirectional linked and ordered with newest to
 oldest.

关键字段：

•list_head_：指向最新的事务节点（链表头）

•latest_compact_node_：最近一次压缩产生的compact节点，用于优化后续压缩

•update_since_compact_：自上次压缩后的更新次数，用于触发压缩

•max_trans_version_：该行上已提交的最大事务版本

•total_trans_node_cnt_：事务节点总数 ob_mvcc_row.h:267-284

版本链在内存中的组织

版本链在内存中的组织

3. ObMvccTransNode - 事务节点

ObMvccTransNode代表一个事务对某行数据的单次修改，存储增量数据（仅包含被修改的列）。

ObMvccTransNode is the multi-version data used for mvcc and stored on memtable.
It only saves updated columns for write and write by aggregating tx
 nodes to data contains all columns.

核心字段：

struct ObMvccTransNode
{
	transaction::ObTransID tx_id_; // 事务唯一标识
	share::SCN trans_version_; // 事务提交版本号
	share::SCN scn_; // 序列号/日志时间戳
	transaction::ObTxSEQ seq_no_; // 事务内序列号
}

4. ObMvccAccessCtx

读操作通过 ObMvccAccessCtx 携带快照信息 ObMvccAccessCtx 是 OceanBase 中 MVCC（多版本并发控制）的核心上下文对象

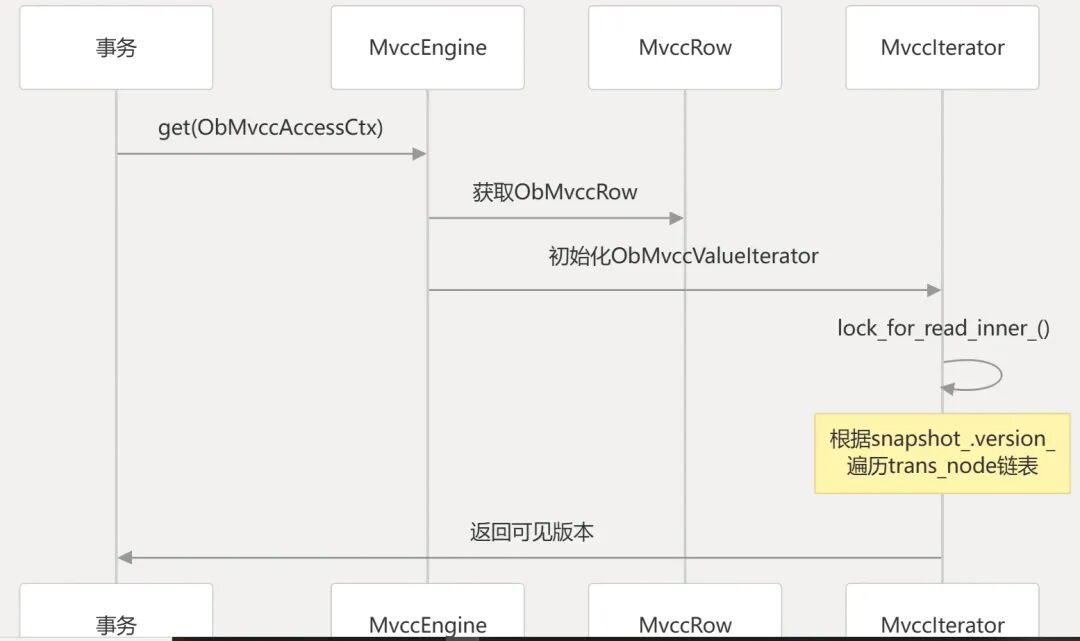

3.3 功能---读流程

读操作流程

1、使用 ObMvccAccessCtx 携带事务快照信息 ob_mvcc_acc_ctx.h:346-355

2、通过 ObMvccValueIterator 遍历事务节点链表

3、根据快照版本过滤可见数据

4、处理读锁冲突和事务集违反

假设有以下并发场景：

-- 事务T1 (snapshot_version = 100)  BEGIN;  UPDATE users SET name = 'Alice' WHERE id = 1;  COMMIT;  -- commit_version = 120    -- 事务T2 (snapshot_version = 110)   BEGIN;  SELECT * FROM users WHERE id = 1;  -- 读取操作

读操作流程：

1、初始化上下文：T2创建ObMvccAccessCtx，snapshot_version = 110

2、遍历版本链：

找到T1的修改节点（trans_version = 120）

比较：120 > 110，版本太新，跳过

继续查找更早的版本

3、可见性判断：找到trans_version = 90的版本，90 ≤ 110，可见

4、返回结果：返回T1修改前的数据 多版本读一致性介绍 https://www.oceanbase.com/docs/common-oceanbase-database-cn-1000000003977773

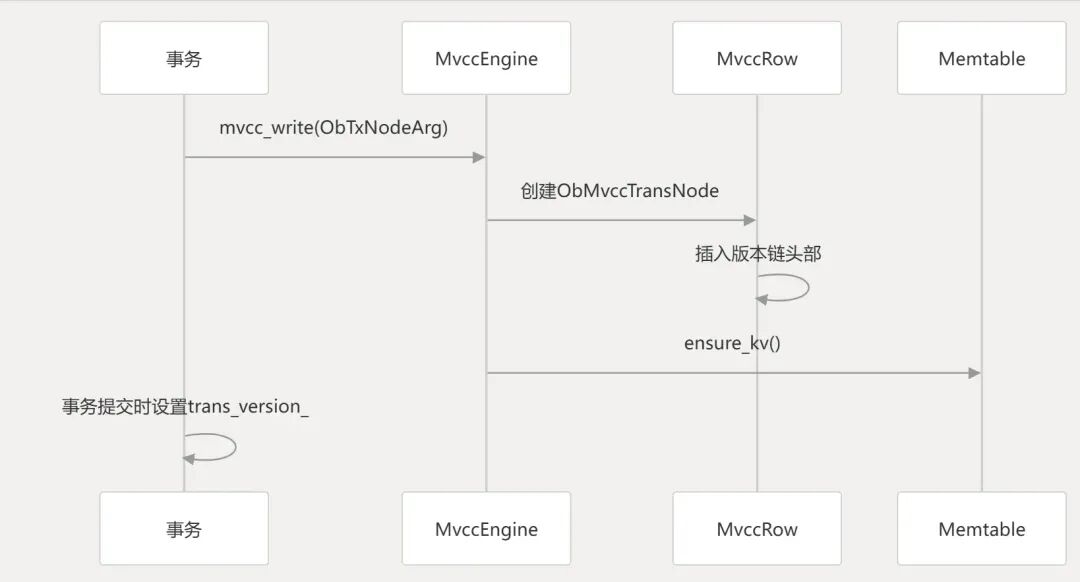

3.4 功能--写流程

写操作流程

1、创建新的事务节点 (ObTxNodeArg)

2、调用 ObMvccRow::mvcc_write() 将节点插入链表头部 ob_mvcc_engine.h:80-89

3、处理写写冲突检测

4、通过 finish_kv() 使新版本对读操作可见

三、行压缩（Row Compaction）

压缩触发条件

当update_since_compact_达到配置阈值时触发压缩： ob_mvcc_row.cpp:533-559

压缩过程

1、查找起始位置：从latest_compact_node_或list_head_开始，找到snapshot_version之前的所有已提交节点 ob_row_compactor.cpp:100-151

2、构建压缩节点：将多个增量节点合并为一个完整行节点

遍历版本链，读取每个节点的数据

使用列合并策略：后面节点的非NOP列会覆盖前面的

创建类型为NDT_COMPACT的新节点 ob_row_compactor.cpp:192-373

3、插入压缩节点：将compact节点插入到起始位置之后，更新latest_compact_node_指针 ob_row_compactor.cpp:378-400

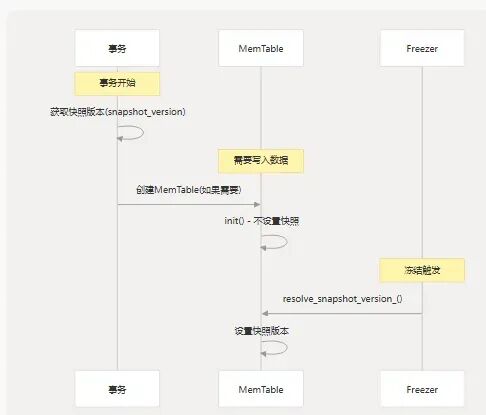

四、MemTable冻结过程

MemTable在冻结时才确定最终的快照版本，这确保了快照版本包含了所有已提交的事务

•MemTable：是OceanBase数据库中用于存储内存中数据的数据结构。

•快照版本：每个MemTable都有一个关联的快照版本（MT_SNAPSHOT_VERSION），用于标记该MemTable中数据的最大可见版本。

•数据可见性：在读取时，系统会根据当前事务的版本号与MemTable的快照版本进行比较，判断哪些数据对当前事务可见。

•MemTable通过快照版本作为时间边界，确保事务隔离性。

•冻结时确定的快照版本包含了所有已提交事务，为读取操作提供一致性视图。这种设计在保证ACID特性的同时，实现了高效的并发访问。

冻结触发

ObFreezer负责MemTable的冻结管理：

通过设置freeze_flag_标记MemTable进入冻结状态

记录freeze_snapshot_version_作为该MemTable的快照版本上界

冻结状态转换

1、NOT_SET_FREEZE_FLAG：设置冻结标志

2、NOT_SUBMIT_LOG：提交冻结日志

3、WAIT_READY_FOR_FLUSH：等待所有未提交事务完成

4、FINISH：冻结完成，可以转储 ob_freezer.h:56-64

冻结后的处理

•新的写入会创建新的Active MemTable

•冻结的MemTable成为Frozen MemTable，只读

•resolve_snapshot_version_()确定最终的快照版本 ob_memtable.h:406-428

五、MemTable到SSTable转储（Minor Compaction）

LSM-Tree架构中的层级

OceanBase采用LSM-Tree架构：

•MemTable层：内存中的可写表，包含Active和Frozen MemTable

•SSTable层：磁盘上的不可变表，通过Minor/Major Compaction生成

转储流程 [内存--磁盘]

1、MemTable Freeze：MemTable被冻结后不再接受新写入

2、迭代器遍历：创建迭代器遍历Frozen MemTable中的所有行

按照行键顺序扫描

对每一行，遍历其版本链

3、版本过滤：只选择满足条件的版本写入SSTable

版本必须已提交

版本在freeze_snapshot_version之前

4、微块构建：将行数据序列化写入微块（MicroBlock）

使用ObCompatRowWriter进行行编码

多行数据聚合成微块

5、宏块组织：微块组织成宏块（MacroBlock），最终形成SSTable

多版本数据处理

在Minor Compaction中：

保留多版本：默认保留snapshot_version之后的所有版本 【同一个数据：保留多个版本的】

版本裁剪：已提交且早于snapshot_version的版本可以被裁剪【历史版本 过多了怎么处理】

Compact节点处理：NDT_COMPACT类型的节点作为完整版本保存

可见性判断

读操作的可见性规则：

可见条件：  1. 节点已提交（is_committed() == true）  2. 节点的trans_version <= snapshot_version  3. 节点不是当前事务的未提交修改

假设有以下场景：

事务T1（snapshot_version = 100）提交数据，trans_version = 90

事务T2（snapshot_version = 120）读取数据

事务T3（snapshot_version = 80）读取数据

可见性判断结果：

T2读取：90 ≤ 120，可以看到T1的数据 ✓

T3读取：90 > 80，看不到T1的数据 ✗

问：trans_version snapshot_version 区别？

trans_version：表示事务提交时分配的全局唯一版本号（也称作提交版本号），由时间戳生成器产生，具有单调递增特性。

snapshot_version：表示事务开始时获取的一致性快照版本，决定了该事务能看到哪些已提交的数据。

✔️ 可见性原理：

只有当数据项的 trans_version 小于等于事务的 snapshot_version 时，才说明该数据是在事务开始前或同时提交的，因此对该事务可见。

版本隔离保证

1、读写隔离：读事务通过snapshot_version只看到之前已提交的版本

2、写写隔离：通过行锁和写写冲突检测保证串行化

3、TSC检测：通过snapshot_version_barrier检测读后写异常

🧪 举例说明：事务修改与版本链构建

假设有一个表 t(id int primary key, name varchar(10))，初始为空。

场景描述：

此时，ID = 1 这一行对应的 ObMvccTransNode 版本链为（从新到旧）：

❓ 查询可见性分析

现在启动一个新事务 Tx4，在其开始时获取 snapshot_version = 10002。

它执行查询：SELECT * FROM t WHERE id = 1;

判断流程：

1、从最新版本开始遍历 ObMvccTransNode 链。

2、检查每个节点是否满足可见性条件：

已提交？

trans_version <= snapshot_version？

不是当前事务的未提交修改？

节点 N3（trans_version=10003）：

10003 > 10002 → 不满足 trans_version <= snapshot_version

❌ 不可见，跳过

节点 N2（trans_version=10002）：

10002 <= 10002 ✅

已提交 ✅

不是当前事务 ❌

✅ 可见 → 返回 name='Bob'

✅ 最终结果：Tx4 看到的是 'Bob'，符合快照一致性要求
