RK3568开发板eDP概率性显示问题：Uboot Training重试机制优化方案

OK3568开发板：专业eDP显示解决方案

本文针对飞凌嵌入式OK3568开发板在eDP（Embedded DisplayPort）显示适配过程中可能出现的Training失败问题，提供了可落地的软件级解决方案与完整验证指南。OK3568-C开发板飞凌嵌入式OK3568开发板基于Rockchip RK3568处理器，专为高性能工业应用设计，提供卓越的显示性能和稳定的eDP接口支持，适配工业控制、人机界面、医疗设备等场景。

图：RK3588 显示接口

RK3568核心板

高性能处理器

搭载四核Cortex-A55处理器，主频高达2.0GHz，轻松处理复杂显示任务和多线程应用

专业显示接口

原生支持双屏异显，eDP接口支持4K@60fps输出，兼容LVDS、HDMI，满足高端显示需求

工业级稳定性

-40℃~+85℃宽温设计，卓越的EMC/EMI性能，确保恶劣环境下24小时稳定运行

完善技术支持

提供了全面的开发资源，技术文档，测试例程，以及专业团队1对1支持，加速产品上市

1. 问题概述

eDP（Embedded DisplayPort）接口与HDMI类似，无需手动配置显示参数。它通过AUX总线读取显示器的EDID信息，获取分辨率等参数后，会在实际信号传输前进行硬件链路验证，此过程称为Training。若Training失败，SoC的视频输出控制器将不会输出视频信号，导致显示器无法点亮。

场景说明：飞凌嵌入式OK3568开发板在硬件设计阶段已深度优化信号完整性与电源完整性，通过严谨的PCB布局从源头显著降低了eDP Training失败概率。需要明确的是，偶发的Training异常多出现于工业宽温屏或特殊定制屏的适配中，问题根源在于屏幕硬件参数处于临界值，属于个案适配范畴，并非平台本身限制。

根本风险提示：软件层面的Training重试机制仅为临时规避方案，无法从根本上解决信号质量临界问题，强烈建议更换为信号质量达标的屏幕型号。若屏幕硬件持续劣化至完全无法完成Training，本软件方案将彻底失效。

问题现象日志示例

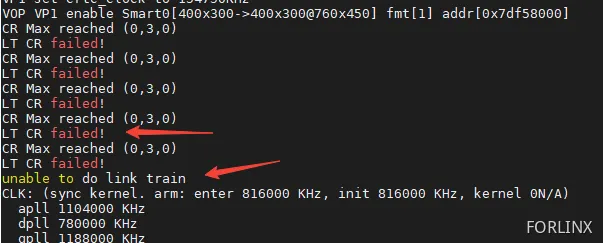

图1：eDP Training失败日志示例

2. 解决方案：增加Training重试机制

通过修改U-Boot显示驱动，在Clock Recovery阶段增加5次重试，提升Training成功率。本方案已在RK3568开发板v5.10.160内核版本上验证通过，开发者可直接基于飞凌提供的标准SDK进行适配。

RK3568平台优势：飞凌嵌入式为OK3568-C开发板提供完整的工具链支持，客户可深度定制底层驱动，快速响应现场适配需求，这种开放能力在同类工业级平台中处于领先水平。

2.1 补丁代码

From 37b2d7f012cacf8d491b1a28b84ef066e4acefa5 Mon Sep 17 00:00:00 2001

Subject: [PATCH] ReTraining eDP Link

---
 drivers/video/drm/analogix_dp.c | 10 ++++++++--
 1 file changed, 8 insertions(+), 2 deletions(-)

diff --git a/drivers/video/drm/analogix_dp.c b/drivers/video/drm/analogix_dp.c
index 70cd620f..6b9dc0be 100644
--- a/drivers/video/drm/analogix_dp.c
+++ b/drivers/video/drm/analogix_dp.c
@@ -463,7 +463,7 @@ static int analogix_dp_init_training(struct analogix_dp_device *dp,

 static int analogix_dp_sw_link_training(struct analogix_dp_device *dp)
 {
-	int retval = 0, training_finished = 0;
+	int retval = 0, training_finished = 0, num = 0;

 	dp->link_train.lt_state = START;

@@ -476,7 +476,13 @@ static int analogix_dp_sw_link_training(struct analogix_dp_device *dp)
 				dev_err(dp->dev, "LT link start failed!\n");
 			break;
 		case CLOCK_RECOVERY:
-			retval = analogix_dp_process_clock_recovery(dp);
+			for (num = 0;num < 5;num ++){ //重复5次，num视硬件情况可适当修改
+                         retval = analogix_dp_process_clock_recovery(dp);
+                         dev_err(dp->dev, "LT link failed num=%d!\n",num);
+				if (!retval)
+					break;
+			}
+
 			if (retval)
 				dev_err(dp->dev, "LT CR failed!\n");
 			break;
--
2.34.1

参数说明：重试次数可根据实际硬件情况调整（建议3~10次）。重试仅针对CLOCK_RECOVERY阶段，因该阶段对信号质量最敏感。

关键参数retry_count < 5

适用阶段CLOCK_RECOVERY

日志输出LT CR failed, retry #N

验证平台OK3568-C开发板（工业级版本）

3. 验证方法

建议在飞凌嵌入式 RK3568系列开发板标准开发环境中进行验证，飞凌嵌入式提供完整的开发工具链和烧录工具，可快速迭代测试。

3.1 测试步骤

1

将补丁应用到U-Boot源码

2

使用飞凌RK3568专用编译环境重新编译（联系客服获取RK3568编译手册）

3

通过USB-OTG或TF卡烧录到OK3568开发板，进行至少50次冷/热重启测试，观察eDP显示是否稳定

3.2 预期结果

修改前：Training偶尔失败，屏幕概率性不亮。

修改后：Training成功率显著提升，日志中可能出现重试记录，但最终能成功点亮屏幕。

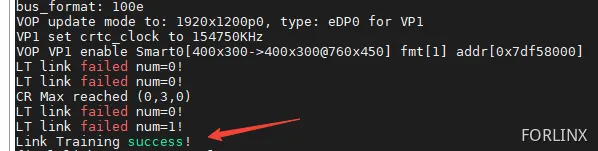

图2：eDP Training重试成功日志示例（基于OK3568-C平台）

✅ 成功标志：屏幕每次都能正常显示，日志中最多出现4次重试记录（第5次成功则无日志）。

4. 重要说明

5. 总结与产品推荐

核心结论：本方案通过软件重试机制提升了临界状态eDP屏幕的Training成功率，但并不改善硬件信号质量。建议作为生产应急或调试手段，而非正式产品解决方案。

若屏幕批次性出现此问题，务必推动供应商进行硬件整改。此方法仅为过渡性措施，最终需要通过硬件优化彻底解决问题。
