利用DPDK LPM加速VPP ABF：实现DIP网段高效匹配与性能优化

为实现这一目标，我们选择了基于VPP的（ABF）模块。然而，ABF依赖于访问控制列表（ACL）模块来完成报文的匹配工作。ACL模块在首次匹配时采用的是遍历规则的方式，这意味着当面对10,000多条规则时，其处理效率会显著下降。考虑到网段路由集合与最长前缀匹配（LPM）算法之间的天然契合性——LPM算法能够在大量路由表项中迅速找到最佳匹配项，其查找复杂度接近O(1)——我们决定将DPDK中的LPM模块引入到VPP框架中。通过这种方式，不仅能够大幅提高VPP在处理大规模网段路由匹配任务时的性能，还能有效提升数据包的转发效率。

本文将详细介绍如何将DPDK LPM模块集成进VPP环境，以优化基于目的IP地址的网段匹配过程，从而克服传统ACL遍历方式带来的性能瓶颈，为高负载网络环境下的高效数据处理提供强有力的支持。这种整合策略充分利用了LPM算法的优势，实现了从传统线性搜索到快速索引查找的转变，极大地提升了系统的整体响应速度和服务质量。

DPDK LPM（最长前缀匹配，Longest Prefix Match）库是一个专为高性能路由查找设计的组件，目的是在数据包转发过程中高效查询与目标IP地址最佳匹配的路由表项。通过优化查找算法和数据结构，LPM库确保了即使在大规模路由表中也能实现快速且高效的路由决策。

DPDK LPM的特点：高效查找：使用DIR-24-8算法的一个变种来实现高速查找。这个算法将32位IPv4地址分为两部分处理：前24位和后8位。通过这种方式，大多数情况下只需要一次内存访问就能完成查找。空间换时间：为了加快查找速度，该算法牺牲了一定的空间。理论上，每个tbl24条目都可以指向一个tbl8数组，tbl8的数量可以根据用户配置情况指定。

DPDK LPM模块主要由两个层次的数据结构组成：

tbl24：这是一个大小为2^24的数组，用于存储前24位IP地址的索引。每个条目要么直接存储下一跳信息，要么指向一个tbl8组。

tbl8：这是多个大小为2^8的数组，用于存储剩余8位IP地址的索引。只有当路由条目的掩码长度大于24时才会用到这些tbl8组(根据实际情况设置tbl8的使用数量)。

核心数据结构如下（来源于参考文章1）

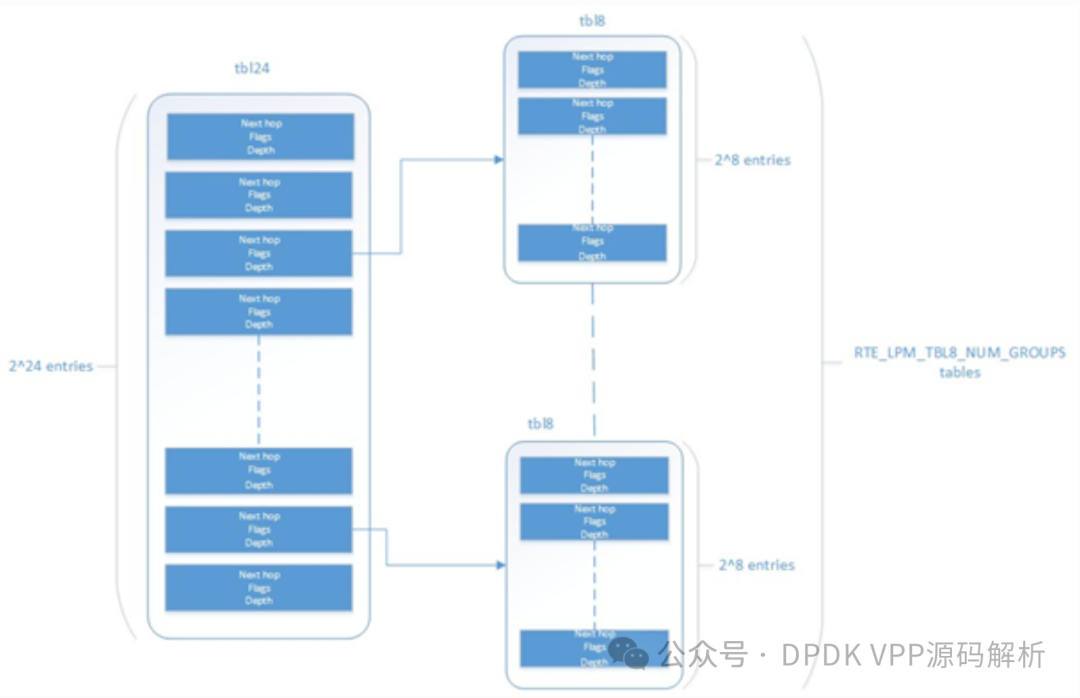

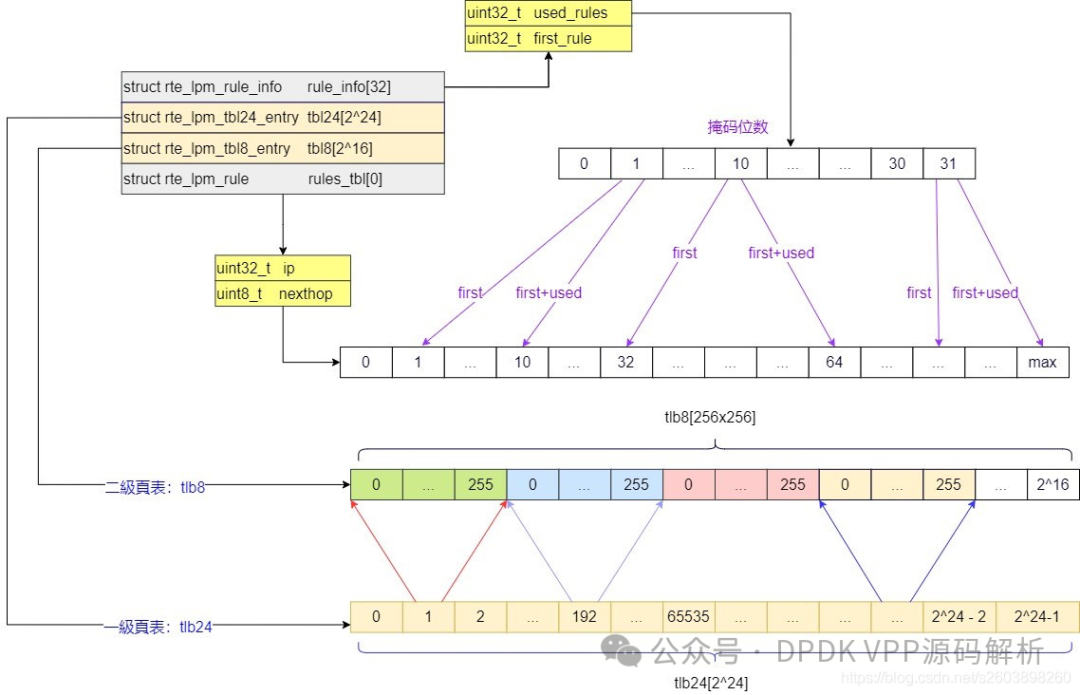

在这里插入图片描述

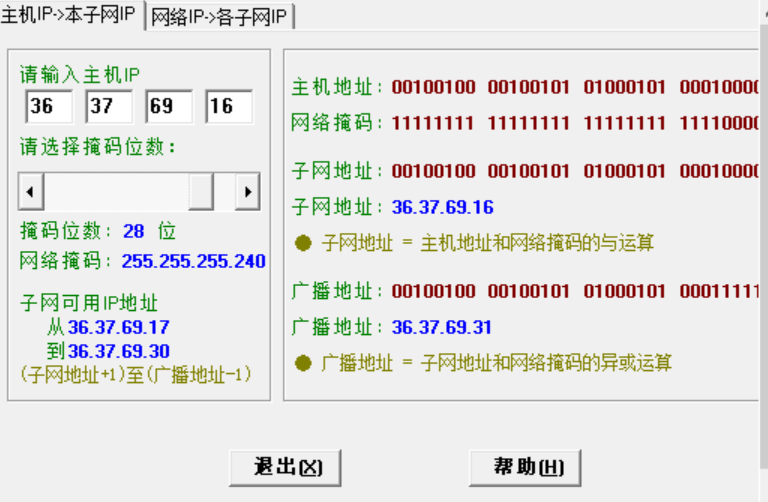

以IP地址36.37.69.38匹配网段36.37.39.0/24为例，当前添加网段时36.37.39.0/24,next_hop=1时，将网段转换为u32数据606,414,592（36<<24+27<<16+39<<8+0）。然后将转换后u32 数据右移8位，便得到了在tlb24下的下标。设置rte_lpm_tbl_entry表1内容。

depth = 24;
valid_group = 0;
valid = 1;
next_hop = 1;

当我们添加36.37.39.16/28，next_hop=2的时候，因为掩码28大于24，需要申请tbl8表的存储资源。需要从tbl8资源中，查询到一块未使用的资源。记录tbl8表资源的起始索引 index；然后将index +0~index+255之前的区域，全部赋值成设置rte_lpm_tbl_entry表1内容。再将tbl24表内容赋值为：

depth = index;  #注意
valid_group = 1;
valid = 1;
next_hop = 1;

然后将index+16~index+31的区域赋值成下表的内容：

depth = 28;
valid_group = 0;
valid = 1;
next_hop = 2;

__extension__
struct rte_lpm_tbl_entry {
uint32_t depth       :6;
uint32_t valid_group :1;
uint32_t valid       :1;
uint32_t next_hop    :24;

};
valid:表示此节点是否有效。 1：表示命中，0：表示未命中。未命中直接退出。
valid_group：表示当前存在tbl8节点，next_hop存储 tbl8 节点起始索引。
next_hop: 当valid_group=0时，存储下一跳索引 next_hop，否则存储tbl8数据
         起始节点索引。
depth：存储掩码。

在实际使用过程中，还遇到了一些问题或可优化的点。例如，DPDK 库默认以插件形式加载，而插件之间的函数默认不可见的。 LPM（Longest Prefix Match）相关接口如何被其他插件安全、高效地调用？VPP 代码中为此提供了两种实现方式：

1、dlsym函数动态加载函数符号表

vlib_get_plugin_symbol 是 VPP（Vector Packet Processing）框架中用于从动态加载的插件（.so 共享库）中获取符号地址的辅助函数。其核心依赖于 POSIX 标准中的 dlsym 函数，后者负责在运行时从已加载的动态库中查找并返回指定符号（如函数或全局变量）的地址。其中在abf插件中调用acl插件的函数接口就使用这种方法。

2、注册钩子函数方法。

在 VPP 中，当使用 DPDK 作为底层数据包 I/O 驱动时，其线程模型必须与 DPDK的CPU核心管理机制紧密协同。为此，VPP 通过注册 vlib_thread_callbacks_t 回调函数，将线程启动逻辑委托给 DPDK 实现。

具体而言，VPP 使用 rte_eal_remote_launch 启动工作线程，是因为 DPDK 在初始化时已对指定的逻辑核（lcore）实施独占控制——包括绑定 CPU 亲和性、禁用内核调度等。只有通过 DPDK 提供的线程启动机制，才能确保 VPP 工作线程运行在正确的执行上下文中，从而安全、高效地访问 DPDK 的内存池、PMD 驱动等高性能数据路径组件。

核心代码在vpp/src/plugins/dpdk/thread.c文件中，通过调用vlib模块提供的注册函数实现：

static clib_error_t *
dpdk_launch_thread (void *fp, vlib_worker_thread_t * w, unsigned lcore_id)
{
  int r;
  r = rte_eal_remote_launch (fp, (void *) w, lcore_id);
  if (r)
    return clib_error_return (0, "Failed to launch thread %u", lcore_id);
  return 0;
}

static clib_error_t *
dpdk_thread_set_lcore (u32 thread, u16 lcore)
{
  return 0;
}

static vlib_thread_callbacks_t callbacks = {
  .vlib_launch_thread_cb = &dpdk_launch_thread,
  .vlib_thread_set_lcore_cb = &dpdk_thread_set_lcore,
};

static clib_error_t *
dpdk_thread_init (vlib_main_t * vm)
{
  vlib_thread_cb_register (vm, &callbacks);
  return 0;
}

VLIB_INIT_FUNCTION (dpdk_thread_init);

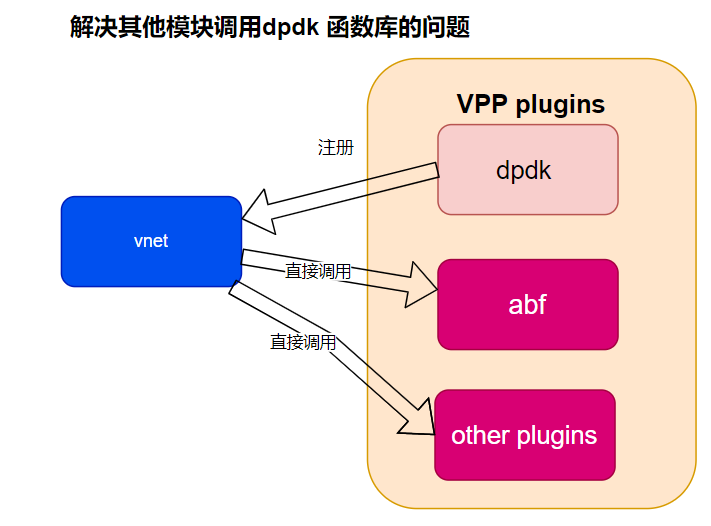

为此，我们参考上述线程创建的示例，在 vnet 模块中新增一个名为 dpdk_lpm_lib 的库模块，用于封装并提供 DPDK 相关的注册与初始化功能。这样，其他插件便可便捷地调用该库，灵活使用 DPDK 函数实现各自的业务逻辑。各位，如何有更优的方案，欢迎加群讨论。

另外在使用dpdk lpm模块时，还有下面几个点需要注意：dpdk lpm模块内存默认使用的大页内存，创建一个lpm 实例大概需要占用40M左右内存资源。另外在导入域名列表的时候，为了提高导入的性能，需要对网段进行基于掩码从小到大的排序处理（这里看一下代码实现就可以）。

实际测试结果，导入1W条网段路由数据，仅占用0.1s的时间。在ip地址命中查询复杂度接近0（1）。
