TI AM62x开发板的常见接口问题及排查思路（第2期）飞凌嵌入式

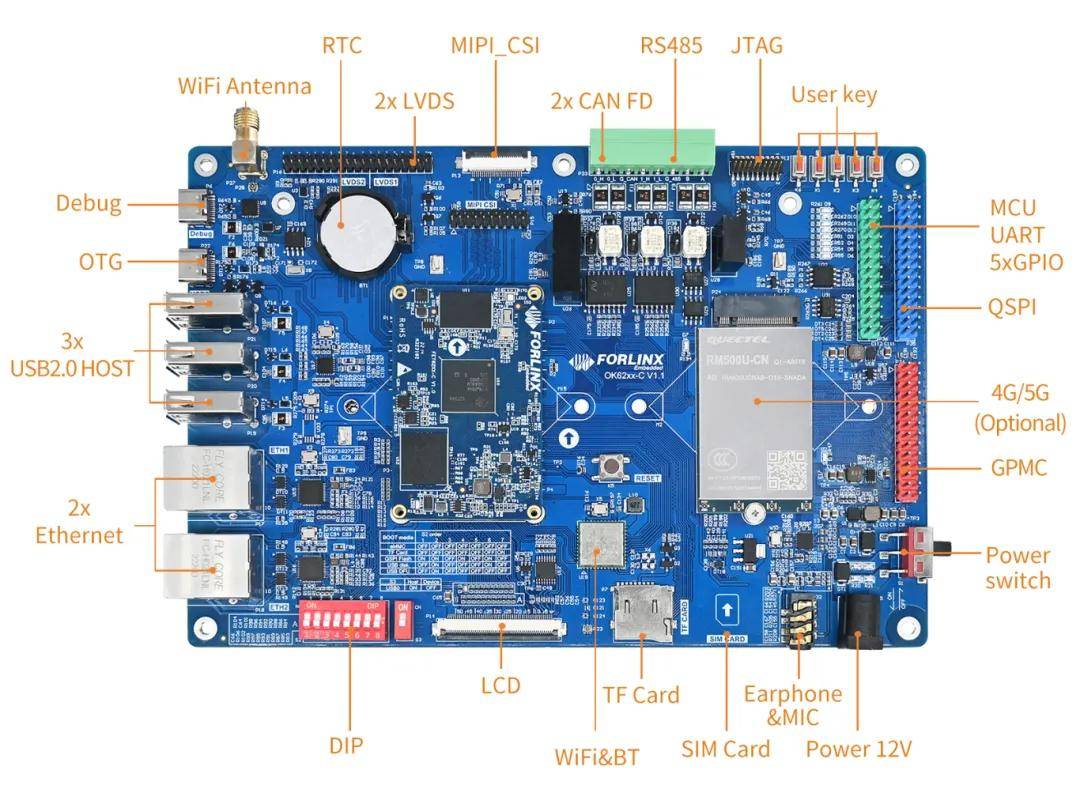

AM62x处理器作为TI新一代高性能、低功耗处理器，在工业控制、人机交互、边缘计算等领域有着广泛应用。此前，小编整理过大家在OK62xx-C开发板的开发过程中常见的部分问题，得到了很多朋友的关注。

本篇文章将继续针对开发过程中可能遇到的各类接口问题，为大家提供系统化的排查思路和解决方案。

一、LVDS问题排查

1. 检查LVDS显示屏的输出模式与屏幕是否一致（VESA和JEIDA）；

2. 确认LVDS屏幕各差分信号的100Ω电阻是否焊接；

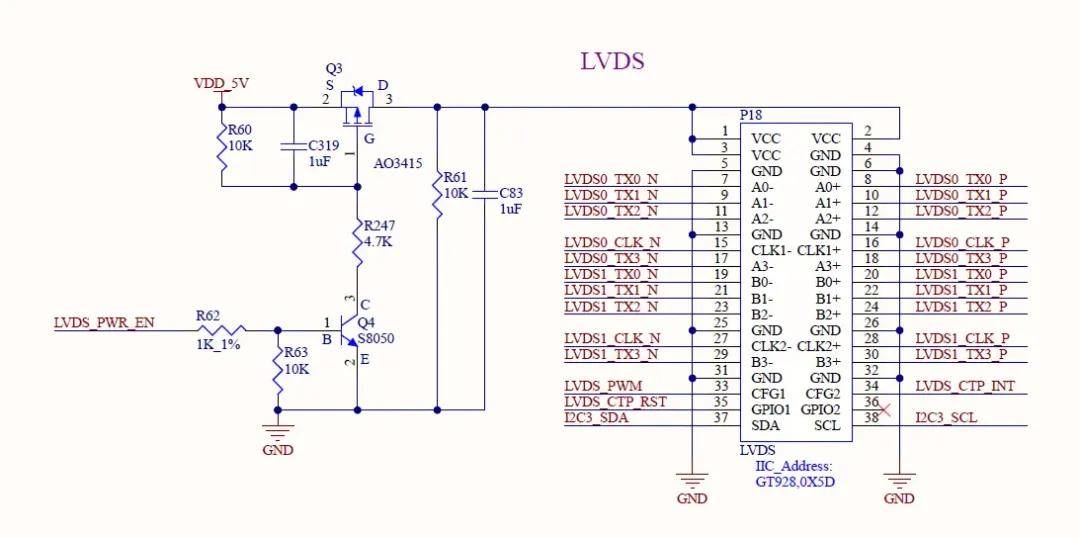

3. LVDS的供电建议添加缓起电路，关注R247位置的电阻是否存在，使得Q3缓慢打开，防止屏幕将VDD_5V拉低；

4. 测量时钟、数据输出是否正常。

二、ENET问题排查

1. 确认PHY芯片与MAC端的通讯接口是否一致，是否做了等长处理；

2. 需检查MDIO总线是否上拉，波形是否正常，MDIO不要分叉布线

3. 确认精密电阻是否满足要求；

4. 如果速度不满足需求，可以检测各路电源以及参考地是否完整

5. 检测网络变压器的中心抽头是否正确；

6. 检查同一个总线上的不同PHY芯片地址是否有冲突，与软件是否一致；

7. MDI数据线是否等长处理，阻抗是否满足要求。

三、CAN问题排查

1. CAN总线有多个设备时，需要确认两端的设备是否有120Ω的匹配电阻；

2. 如果CAN设备无法通讯，可以尝试将CAN设备的参考地连接，减小共模干扰。

四、UART问题排查

1. 串口收发信号需要交叉连接；

2. 确认串口工具配置是否正确，如：波特率；

3. 测量数据输出是否正常。

五、RS485问题排查

1. 485总线有多个设备时，需要确认两端的设备是否有120Ω的匹配电阻；

2. 如果485设备无法通讯，可以尝试485设备的参考地连接，减小共模干扰；

3. 由于485为半双工传输，有些485芯片需要收发控制信号，需要确认芯片驱动是否已经添加。

六、Audio问题排查

1. 如果系统检测不到音频芯片，需要查看I2C总线通讯是否正常；

2. 如果可以正常挂载芯片但是没有声音输出，需要先排查I2S数据波形是否正常输出，再排查音频输出是否正常。

七、GPIO问题排查

在选择GPIO时需要确认该信号是否为Boot启动项引脚，如果是在上电则不要上下拉电路；或者需要添加缓冲芯片。

以上就是小编为大家整理的OK62xx-C开发板在开发过程中常见的问题类型以及排查思路。相信一定可以帮助到使用这款产品的各位朋友。
