RK3562核心板/开发板RT-Linux系统实时性及硬件中断延迟测试

原创

Industio_触觉智能

发布于 2025-10-21 14:06:29

3700

文章被收录于专栏：Linux嵌入式Linux嵌入式

本文介绍瑞芯微RK3562芯片平台RT-Linux系统实时性及硬件中断延迟测试，基于触觉智能EVB3562开发板，历经72小时+多条件详细测试！

Linux-RT实时性测试

测试环境说明

1、开发板型号：IDOEVB3562-V2，参考网盘提供的《IDO-EVB3562-V2 RT-Linux使用手册》文档。

2、使用Cyclictest延迟检测工具测试Linux系统实时性。Cyclictest 是一款专门用于测试和评估系统实时性（Real-Time）的工具，主要用于测量 Linux 系统中线程调度的延迟（即从线程被唤醒到实际开始执行之间的时间差）。它是 rt-tests 工具集的核心组件之一，广泛应用于实时系统（如 RT-Linux）的性能验证和优化。

Preempt_RT

使用Cyclictest程序测试系统实时性，开发板Linux内核版本：Kernel 5.10.226。

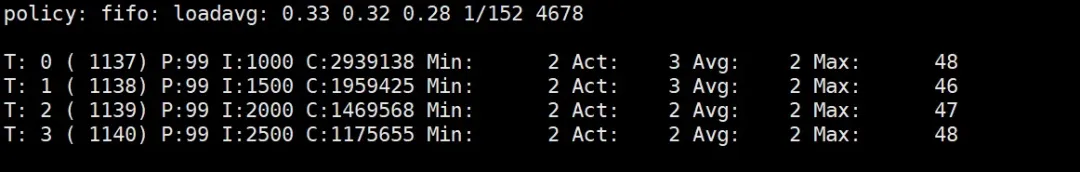

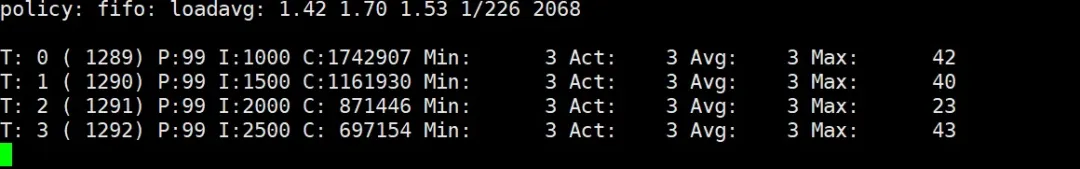

空载测试12小时:

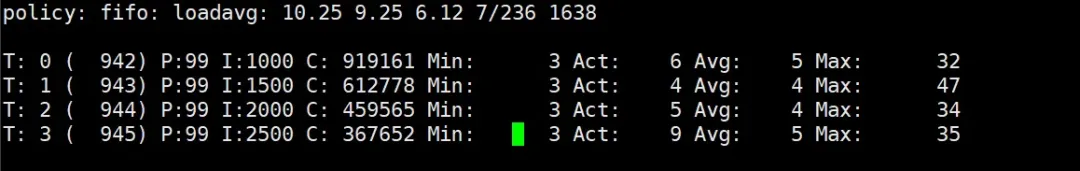

负载测试12小时:

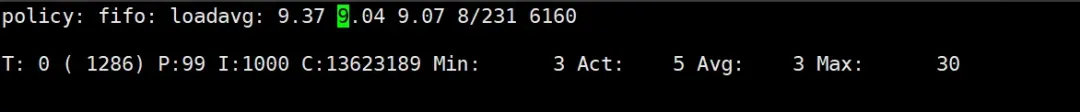

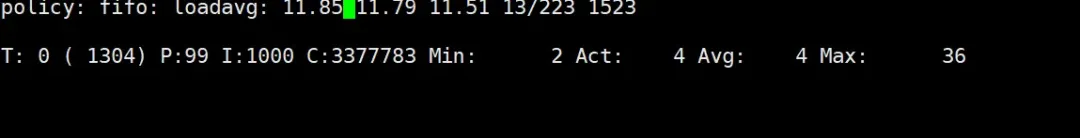

负载隔离CPU测试12小时：

测试结果汇总：

Xenomai RT

空载测试12小时:

负载测试12小时:

负载隔离CPU测试12小时：

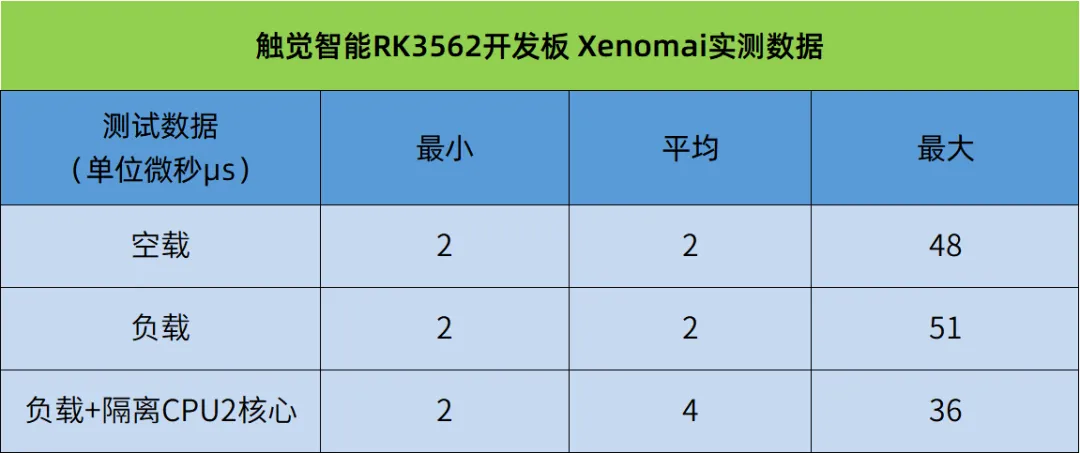

Xenomai RT内核测试结果汇总：

结论如下：对比Preempt_RT与Xenomai RT的实时性数据，Preempt RT内核的延时更低。实际应用推荐使用Preempt RT内核,若对更多RK芯片结果感兴趣可关注触觉智能详细了解。

Linux-RT硬件中断延迟测试

测试基本原理

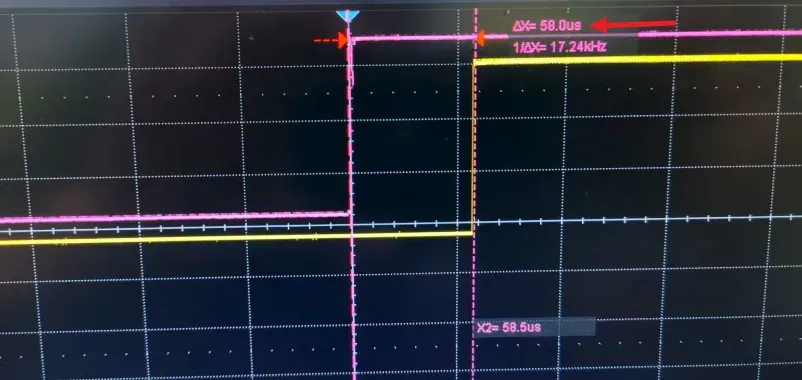

基于Preempt_RT内核在隔离CPU的情况下，使用一个GPIO引脚（简称GPIO1）作为中断输入，使用另一个GPIO引脚（简称GPIO2）作为响应中断输出，当GPIO1接收到信号触发中断后立即控制GPIO2输出，使用示波器抓取“触发信号”与“响应信号”之间的时间差（简称中断延迟）。

测试方法

（1）配置隔离CPU，配置GPIO1作为按键输入（中断信号输入），配置GPIO2作为LED输出（中断响应信号输出）

        chosen: chosen {
                bootargs = "earlycon=uart8250,mmio32,0xff210000 console=ttyFIQ0 root=PARTUUID=614e0000-0000 rw rootwait isolcpus=3";
        };


--- a/kernel-5.10/arch/arm64/boot/dts/rockchip/ido-evb3562-v2a.dtsi
+++ b/kernel-5.10/arch/arm64/boot/dts/rockchip/ido-evb3562-v2a.dtsi
@@ -52,6 +52,21 @@
                };
        };
+       gpio_keys: gpio-keys {
+               status = "okay";
+               compatible = "gpio-keys";
+               autorepeat;
+               pinctrl-names = "default";
+               pinctrl-0 = <&key1_user>;
+
+               user_key1 {
+                       label = "user-key1";
+                       linux,code = <KEY_PROG2>;
+                       gpios = <&gpio0 RK_PC3 GPIO_ACTIVE_HIGH>;
+                       debounce-interval = <0>;
+               };
+       };
+
        bt_sco: bt-sco {
                status = "okay";
                compatible = "delta,dfbmcs320";
@@ -251,7 +266,12 @@
                status = "okay";
                compatible = "gpio-leds";
                pinctrl-names = "default";
-               pinctrl-0 =<&leds_gpio>;
+               pinctrl-0 =<&leds_gpio &led1_gpio>;
+
+                user_led0: user-led0 {
+                        gpios = <&gpio0 RK_PC2 GPIO_ACTIVE_HIGH>;
+                        default-state = "off";
+                };
                heartbeat {
                        gpios = <&gpio0 RK_PC0 GPIO_ACTIVE_HIGH>;
@@ -410,8 +430,17 @@
                                        <3 RK_PD1 RK_FUNC_GPIO &pcfg_pull_none>,
                                        <2 RK_PA1 RK_FUNC_GPIO &pcfg_pull_none>;
                };
+
+                led1_gpio: led1-gpio {
+                        rockchip,pins = <0 RK_PC2 RK_FUNC_GPIO &pcfg_pull_none>;
+                };
        };
+       keys {
+               key1_user: key1-user {
+                       rockchip,pins = <0 RK_PC3 RK_FUNC_GPIO &pcfg_pull_down>;
+               };
+       };
 };

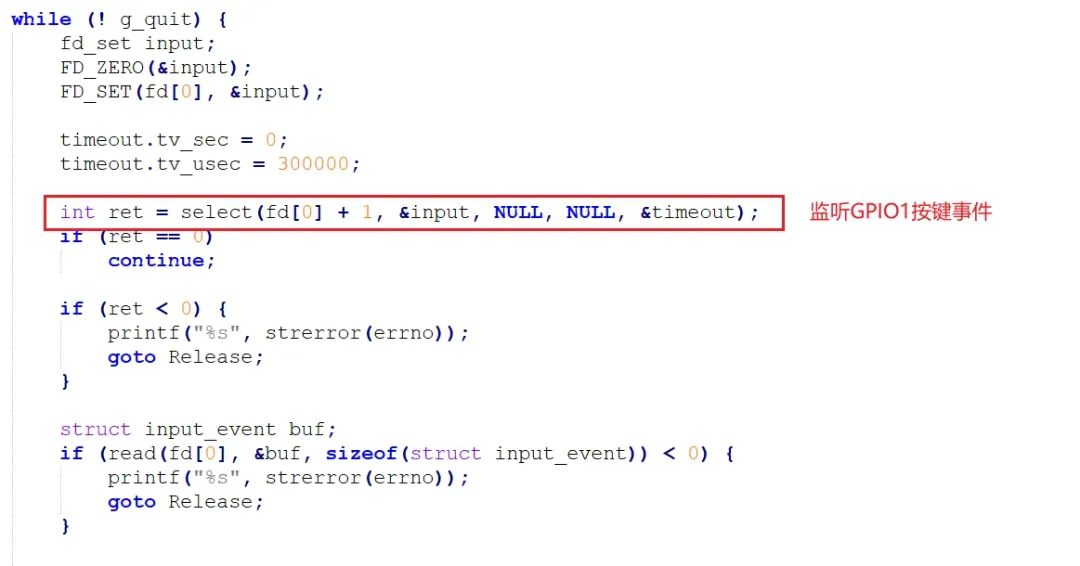

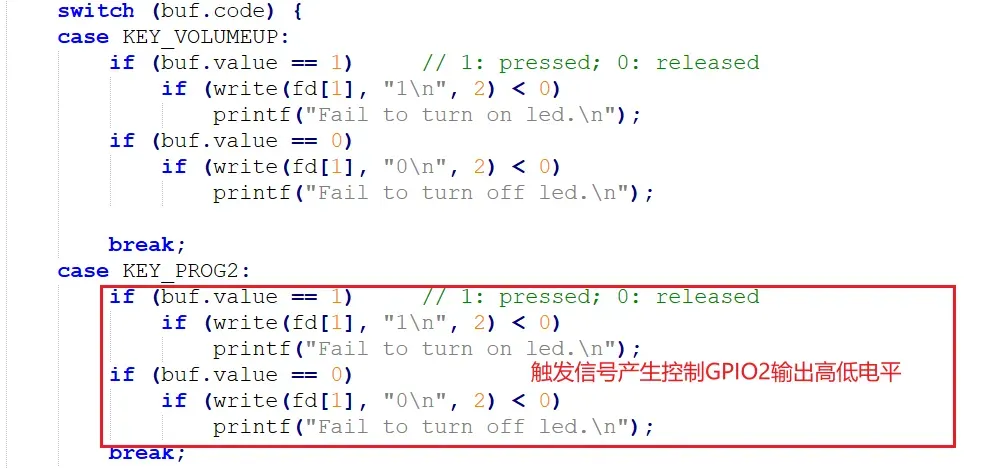

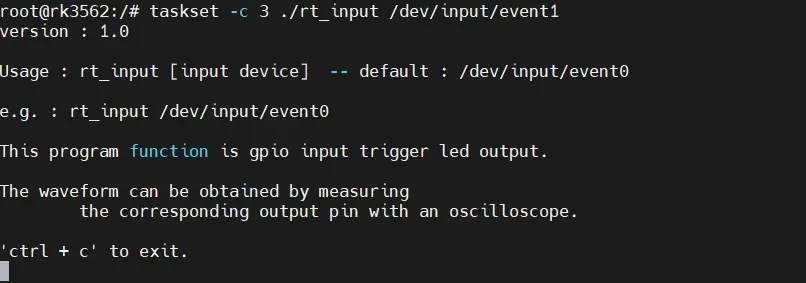

例程通过创建一个基本的实时线程，在线程内实现打开GPIO1对应的按键input设备并对按键事件进行监听从而触发GPIO2对应的LED的亮灭控制。例程代码参考如下：
