数字化转型 | 基于InSAR的高速公路边坡监测系统设计，桥梁监测也可以参考

边坡监测的思路很多，包括本地传感器、雷达、图像等。

如果从性价比来说，个人感觉基于InSAR的监测技术路线应该是最优的。

因为InSAR技术路线特别适用于监测边坡缓慢变形或周期性位移。

这种单次监测可覆盖数百平方公里区域，适合大面积边坡群筛查（如山区的潜在滑坡隐患点），而且不受光照、云雾影响，可在恶劣天气或夜间持续监测，弥补传统人工巡查的不足。

本文只是对此类技术路线进行了简单思考和资料整理，不足之处，欢迎留言。

InSAR

定义：InSAR（干涉合成孔径雷达，Interferometric Synthetic Aperture Radar）是一种利用雷达干涉测量技术来精确监测地表微小形变的技术。

基本原理

• 合成孔径雷达（SAR）：通过发射微波并接收回波生成高分辨率地表图像，具备全天时、全天候工作能力。
• 干涉测量：通过比较同一地区在不同时间（或不同角度）获取的两幅SAR图像的相位差异，计算地表位移。相位差与地表形变直接相关，精度可达毫米级。

数据来源

一般的卫星数据包括：Sentinel-1（欧空局）、ALOS-2/4（日本）、RADARSAT（加拿大）等，提供不同重访周期和分辨率的数据。

推荐采用Sentinel-1（哨兵1号），Sentinel-1卫星采用全球覆盖设计，覆盖了中国全境（包括陆地和近海），其C波段雷达具备全天候观测能力，尤其适合地形复杂、多云多雨的山区高速公路边坡监测。

关于其他哨兵卫星的强项，可自行搜索资料。

Sentinel-1数据由欧空局（ESA）通过哥白尼计划（Copernicus Programme）建立的哨兵卫星系统，向全球用户免费开放，旨在通过多类型卫星协同，实现对地球陆地、海洋、大气的全天候、高分辨率监测，支持环境管理、灾害应对及科研应用。

哥白尼浏览器是欧洲哥白尼计划（Copernicus Programme）官方提供的地球观测数据可视化与下载平台，专为哨兵卫星（Sentinel Satellites）及其他哥白尼数据源设计，支持科研、环境监测、灾害响应等领域用户高效获取和分析遥感数据。 用户可通过https://browser.dataspace.copernicus.eu/来下载，通过国内访问也是通畅、免费的。

如果在线的话，也可以用AWS开放数据生态系统，它托管Sentinel-1数据，支持API访问，具体可以自行检索相关资料。

系统设计

系统架构

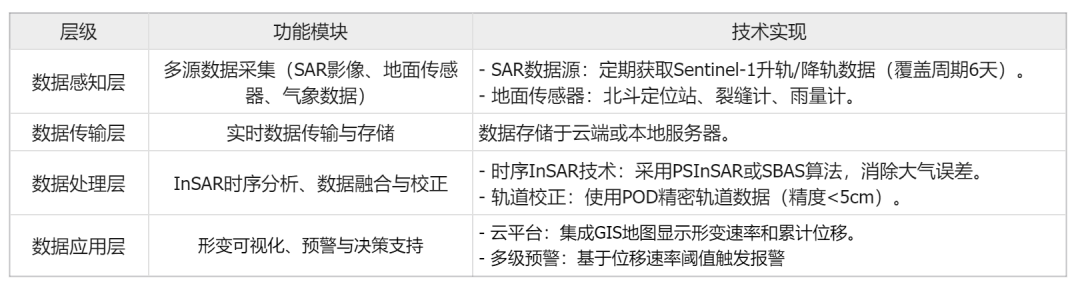

参考相关资料及专利，目前来说此类系统的架构分为如下四层：

一般简单的处理流程如下：

1. 数据获取：至少需要两幅同一区域的SAR影像（时间间隔从数天到数年不等）。
2. 配准与重采样：确保两幅影像精确对齐。
3. 干涉生成：计算两幅影像的相位差，生成干涉图，条纹表示地表位移。
4. 相位解缠：将周期性相位值转换为实际位移量。
5. 校正：去除地形相位（需外部DEM数据）和大气延迟等干扰因素。

关键技术路线

• 差分干涉（DInSAR）：

通过消除地形相位干扰，直接获取地表位移场，适用于裸露岩石边坡或植被稀疏区域。

• 永久散射体（PSInSAR）：

利用长期稳定的人工或自然散射体（如建筑物），解决植被覆盖区的去相干问题。如果是桥梁监测，则可以选择桥墩等稳定散射体。

• 短基线集（SBAS）：

组合多景SAR影像，分离位移信号与大气噪声，适合监测时间序列上的缓慢变形。

• 时序InSAR（TS-InSAR）：

分析长时间序列的位移趋势，识别潜在滑坡的加速滑动阶段（如临滑前兆）。

一般功能设计

实时监测与数据可视化

多参数动态监测：实时采集表面位移（GNSS/边坡雷达）、深层位移（位移计）、降雨量、土壤含水率、地下水位、裂缝宽度等数据，部分系统还集成视频监控实现“影像+数据”双通道监测。

GIS地图集成：以地理信息系统（GIS）展示全省或区域内的边坡分布、设备状态及实时数据，支持点击查看单个边坡的详细监测指标。

多维度展示：通过折线图、热力图、三维模型等形式动态呈现数据变化趋势，部分系统支持生成位移场等高图和渐变色谱图，直观反映边坡稳定。

智能预警与应急联动

多级预警机制：根据位移速率、降雨量等阈值设置三级预警（黄色/橙色/红色），例如：

• 黄色预警（一般风险）：位移速率达5mm/d，需加强巡查；
• 红色预警（极高风险）：位移速率超6mm/d或累计位移超40mm，触发声光报警并联动交通管制设备；

多渠道报警：通过平台提示、APP推送及现场声光设备（如广播、警示灯）同步推送预警信息。

应急决策支持：提供历史数据对比、专家预案库调取（如封路、加固建议），辅助快速制定处置方案

历史数据管理与分析

数据回溯：支持按时间、监测点筛选查询历史数据，生成位移-时间曲线、降雨-形变关联图等，用于分析变形规律。

趋势预测：基于机器学习或统计模型（如回归分析、时间序列预测）预判边坡稳定性变化趋势，部分系统可预测未来3-7天的风险等级。

报表生成：自动输出日报、月报及专项分析报告，内容涵盖监测数据统计、异常事件记录及维护建议。

档案管理与信息发布

“一坡一档”数字化管理：为每个边坡建立电子档案，记录地质条件、历史病害、加固措施等信息，实现全生命周期管理。

气象与环境关联分析：结合降雨量、地下水位等诱发因素，评估外部环境对边坡稳定的影响。

公众信息发布：部分系统通过可变情报板、导航APP向公众发布边坡险情预警及绕行建议。

结语

INSAR技术已成为地球科学、环境监测等领域的重要工具，尤其在无法实地测量的偏远或危险区域具有独特价值。

随着多源卫星数据融合和算法改进，其应用范围和精度仍在不断提升，但在植被茂密区或突发性灾害预警中需结合其他手段（如GNSS、InSAR与地面传感器融合）。

目前来说，再牛逼点的就是多源数据融合，各种传感，通过InSAR+GNSS（高精度控制点）+无人机摄影测量，提升复杂地形监测能力。

是否可以实现北京顺义潮白河大桥的监测呢？

 若潮白河大桥在坍塌前存在系杆或吊杆的缓慢位移（如毫米级形变累积），InSAR理论上可捕捉到异常信号。此次坍塌的直接原因是电缆起火导致的系杆断裂，此类突发性结构失效超出InSAR的常规监测范围，但是在桥梁监测领域，InSAR可提供主跨沉降、吊杆位移等关键指标，并结合多源数据和工程模型以提高预警能力。
