【linux学习指南】⽤户态和内核态的切换及切换流程

📝⽤户态和内核态

CPU 指令集:是CPU实现软件指挥硬件执行的媒介，具体来说每一条汇编语句都对应了一条CPU 指令，而非常非常多的CPU 指令在一起，可以组成一个、甚至多个集合，指令的集合叫CPU 指令集。

CPU指令集有权限分级，大家试想，CPU 指令集可以直接操作硬件的，要是因为指令操作的不规范，造成的错误会影响整个计算机系统的。好比你写程序，因为对硬件操作不熟悉，导致操作系统内核、及其他所有正在运行的程序，都可能会因为操作失误而受到不可挽回的错误，最后只能重启计算机才行。

对开发人员来说是个艰巨的任务，还会增加负担，同时开发人员在这方面也不被信任，所以操作系统内核直接屏蔽开发人员对硬件操作的可能，都不让你碰到这些CPU 指令集。

针对上面的需求，硬件设备商直接提供硬件级别的支持，做法就是对CPU 指令集|设置了权限，不同级别权限能使用的CPU 指令集是有限的，以Inter CPU为例，Inter把 CPu 指令集操作的权限由高到低划为4级:

• ring 0∶权限最高，可以使用所有CPu指令集
• ring 1
• ring 2
• ring 3∶权限最低，仅能使用常规CPU 指令集，不能使用操作硬件资源的CPU指令集，比如工o读写、网卡访问、申请内存都不行

要知道的是，Linux系统仅采用ring0和ring 3这2个权限。CPU中有一个标志字段，标志着线程的运行状态，用户态为3，内核态为0。

• ring 0被叫做内核态，完全在操作系统内核中运行。 执行内核空间的代码，具有ring 0保护级别，有对硬件的所有操作权限，可以执行所有(CPU指令集，访问任意地址的内存，在内核模式下的任何异常都是灾难性的，将会导致整台机器停机
• ring3被叫做⽤⼾态，在应⽤程序中运⾏ 在用户模式下，具有ring 3保护级别，代码没有对硬件的直接控制权限，也不能直接访问地址的内存，程序是通过调用系统接口(System CallAPls)来达到访问硬件和内存，在这种保护模式下，即时程序发生崩溃也是可以恢复的，在电脑上大部分程序都是在，用户模式下运行的

低权限的资源范围较小，高权限的资源范围更大，所以用户态与内核态的概念就是CPU指令集权限的区别。 我们通过指令集权限区分用户态和内核态，还限制了内存资源的使用，操作系统为用户态与内核态划分了两块内存空间，给它们对应的指令集使用。

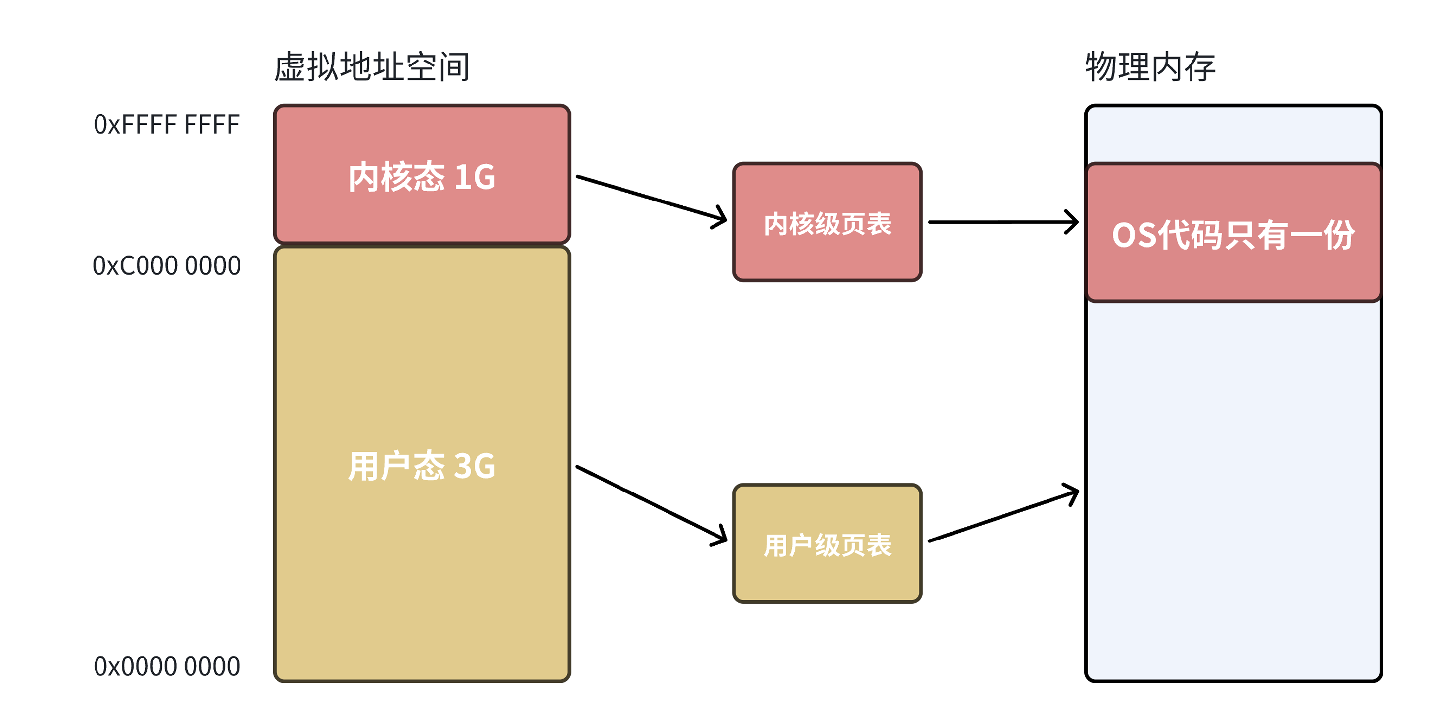

在内存资源上的使用，操作系统对用户态与内核态也做了限制，每个进程创建都会分配虚拟空间地址，以Linux32位操作系统为例，它的寻址空间范围是4G(2的32次方)﹐而操作系统会把虚拟控制地址划分为两部分，一部分为内核空间，另一部分为用户空间，高位的1G(从虚拟地址OxC0000000到OxFFFFFFFF）由内核使用，而低位的 3G(从虚拟地址Ox00000000到OxBFFFFFFF)由各个进程使用。

• 用户态:只能操作0-3G范围的低位虚拟空间地址
• 内核态:0-4G范围的虚拟空间地址都可以操作，尤其是对3-4G范围的高位虚拟空间地址必须由内核态去操作。
• 3G-4G部分大家是共享的（指所有进程的内核态逻辑地址是共享同一块内存地址)，是内核态的地址空间，这里存放在整个内核的代码和所有的内核模块，以及内核所维护的数据。
• 在内核运⾏的过程中，会涉及内核栈的分配，内核的进程管理的代码会将内核栈创建在内核空间中，当然相应的⻚表也会被创建。

🌠 ⽤⼾态与内核态的切换

什么情况会导致⽤⼾态到内核态切换？？

• 系统调⽤：⽤⼾态进程主动切换到内核态的⽅式，⽤⼾态进程通过系统调⽤向操作系统申请资源完成⼯作，例如fork（）就是⼀个创建新进程的系统调⽤。

操作系统提供了中断指令int0x80来主动进⼊内核，这是⽤⼾程序发起的调⽤访问内核代码的唯⼀⽅式。调⽤系统函数时会通过内联汇编代码插⼊int0x80的中断指令，内核接收到int 0x80中断后，查询中断处理函数地址，随后进⼊系统调⽤。

异常:当CPU在执行用户态的进程时，发生了一些没有预知的异常，这时当前运行进程会切换到处理此异常的内核相关进程中，也就是切换到了内核态，如缺页异常

中断:当CPU在执行用户态的进程时，外围设备完成用户请求的操作后，会向CPU发出相应的中断信号，这时CPU 会暂停执行下一条即将要执行的指令，转到与中断信号对应的处理程序去执行，也就是切换到了内核态。如硬盘读写操作完成，系统会切换到硬盘读写的中断处理程序中执行后边的操作等。

切换时CPU需要做什么？？

当某个进程中要读写IO，必然会用到ring 0级别的CPU 指令集。而此时CPU的指令集操作权限只有ring 3，为了可以操作ring 0级别的CPU 指令集，CPU切换指令集操作权限级别为ring 0(可称之为提权)，CPU再执行相应的ring 0级别的CPU指令集(内核代码)。

代码发生提权时，CPU是需要切换栈的!!前面我们提到过，内核有自己的内核栈。CPU切换栈是需要栈段描述符(ss寄存器）和栈顶指针(esp寄存器)，这两个值从哪里来?。

• CPU通过一个段寄存器（tr）确定TSS(任务状态段，struct TSS)的位置。在TSS结构中存在这么一个SSO和ESP0。提权的时候，CPU就从这个TSS里把SSO和ESPO取出来，放到ss和esp寄存器中。

🌉切换流程

1. 从用户态切换到内核态时，首先用户态可以直接读写寄存器，用户态操作CPU，将寄存器的状态保存到对应的内存中，然后调用对应的系统函数，传入对应的用户栈地址和寄存器信息，方便后续内核方法调用完毕后，恢复用户方法执行的现场。
2. 从⽤⼾态切换到内核态需要提权，CPU切换指令集操作权限级别为ring0。
3. 提权后，切换内核栈。然后开始执⾏内核⽅法，相应的⽅法栈帧时保存在内核栈中。
4. 当内核⽅法执⾏完毕后，CPU切换指令集操作权限级别为ring3，然后利⽤之前写⼊的信息来恢 复⽤⼾栈的执⾏。

从上述流程可以看出⽤⼾态切换到内核态的时候，会牵扯到⽤⼾态现场信息的保存以及恢复，还要进⾏⼀系列的安全检查，还是⽐较耗费资源的。
