软考高级架构师：流水线的概念和例题

作者：明明如月学长， CSDN 博客专家，大厂高级 Java 工程师，《性能优化方法论》作者、《解锁大厂思维：剖析《阿里巴巴Java开发手册》》、《再学经典：《Effective Java》独家解析》专栏作者。

一、AI 讲解

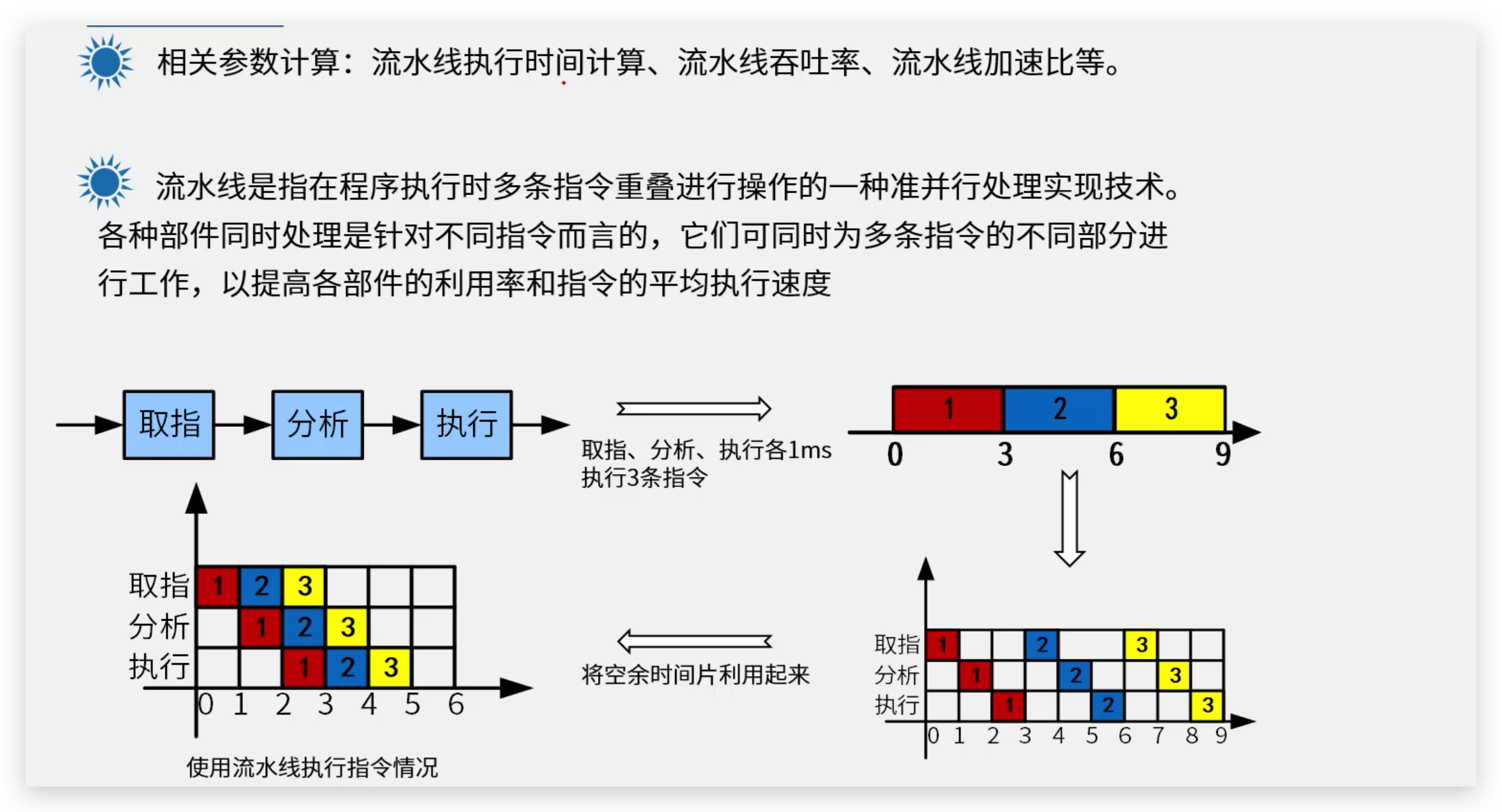

流水线技术是一种重要的计算机组成与设计中的性能提升技术。它将一个任务分解为多个子任务，每个子任务在流水线的不同阶段并行执行。这种设计可以显著提高计算机的工作效率和吞吐率。

流水线概念及参数解释

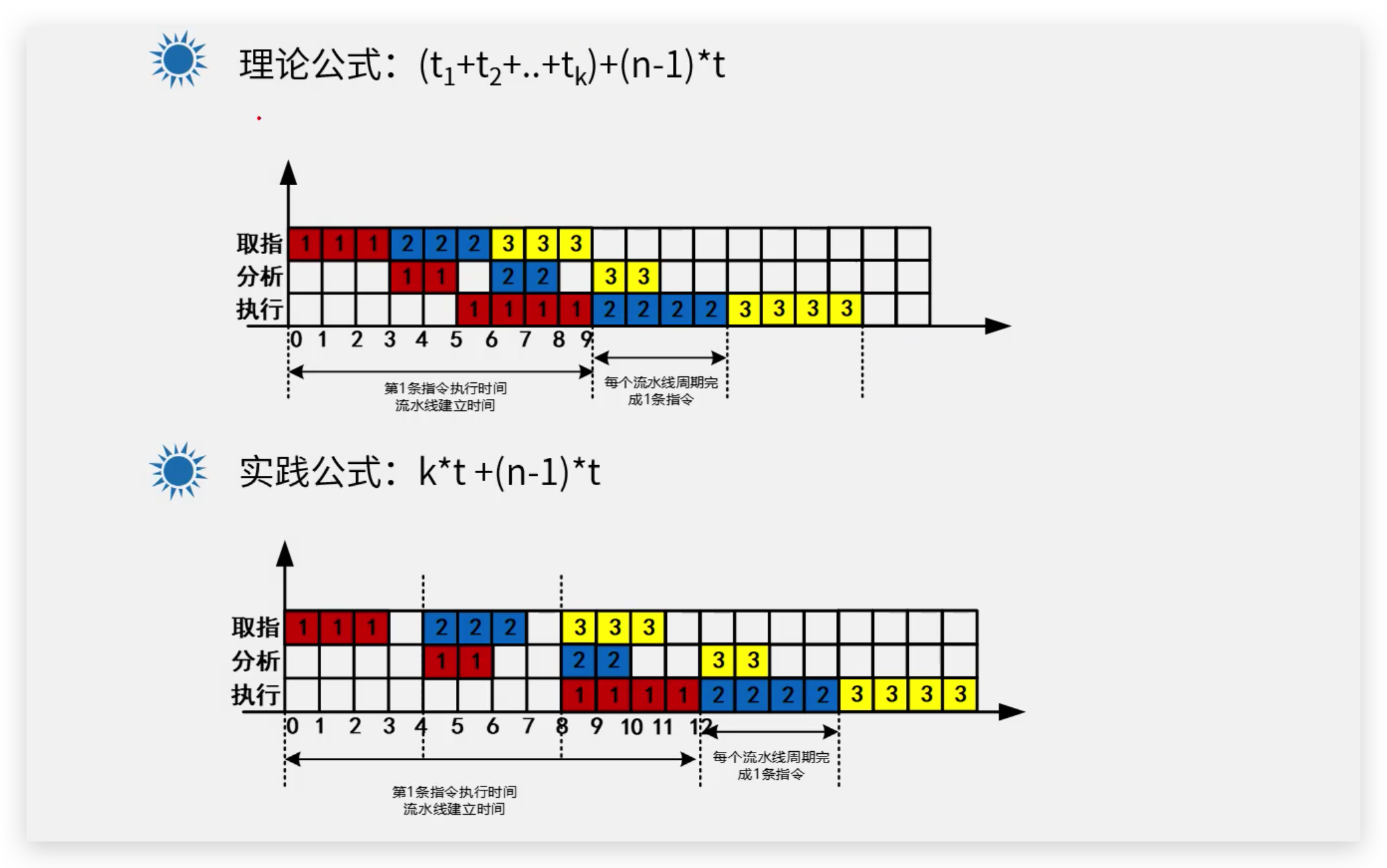

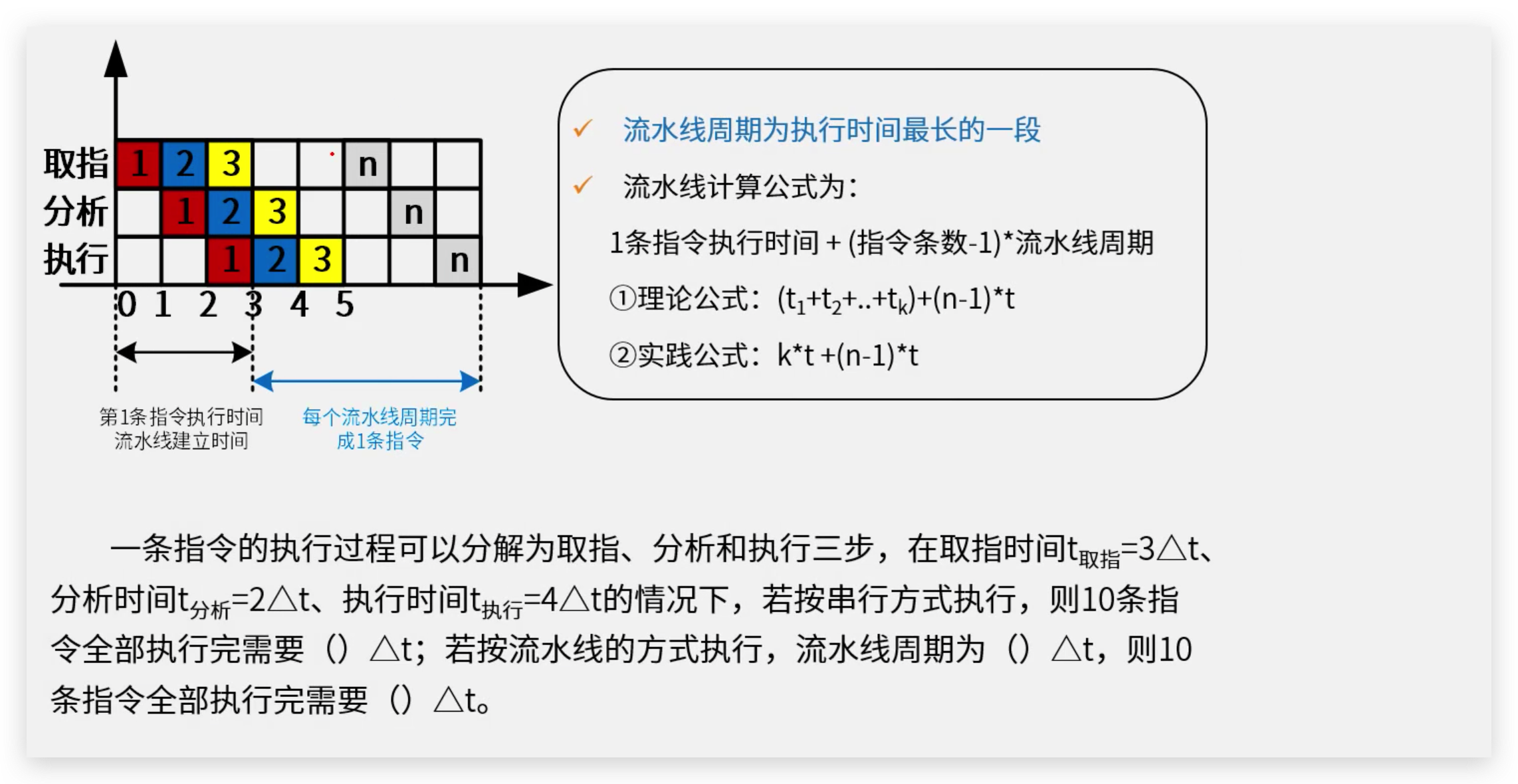

执行时间计算

执行时间是衡量流水线性能的重要参数之一，它取决于指令数、每条指令的平均执行周期数（CPI）和时钟周期时间。流水线的执行时间计算考虑了流水线的所有阶段。

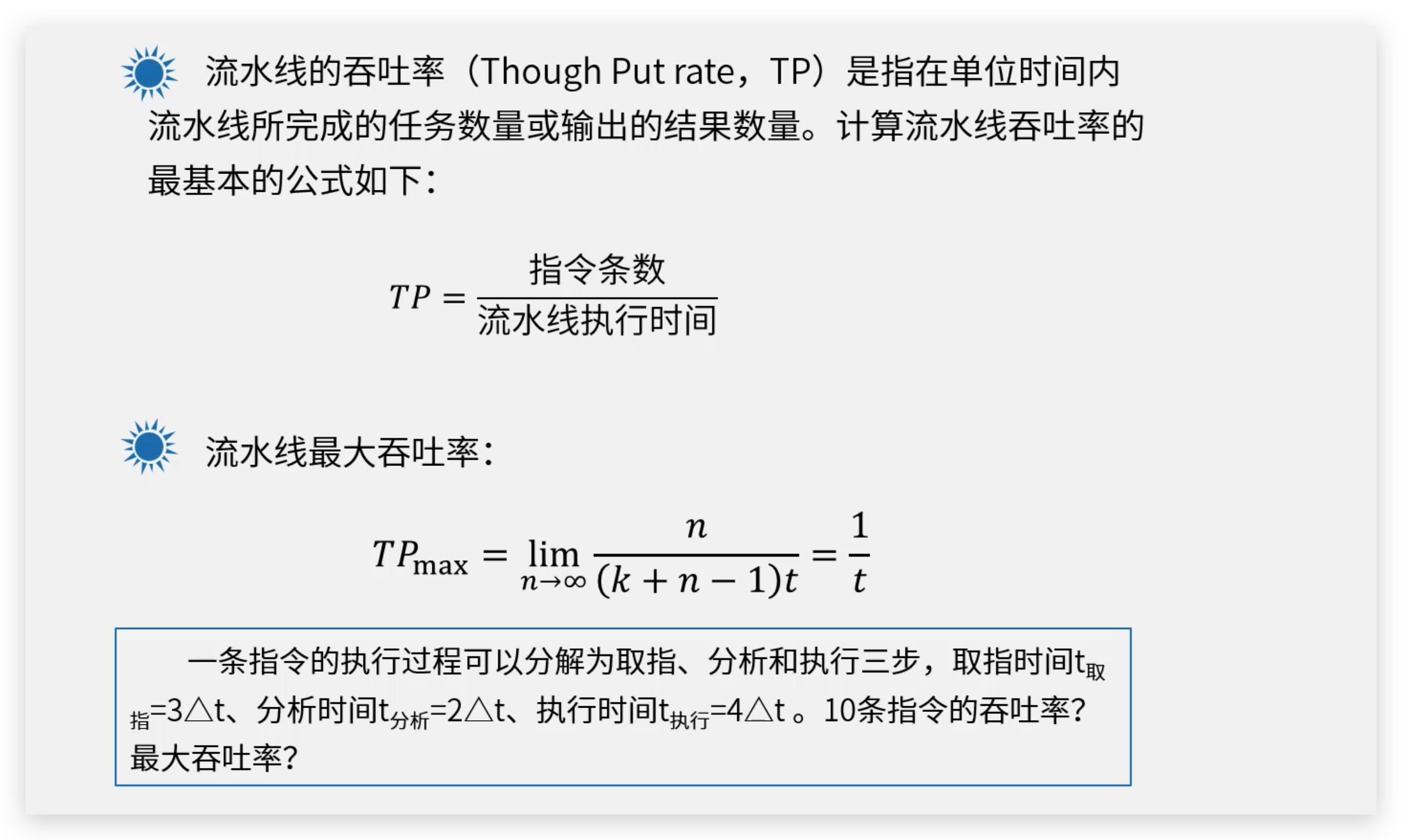

流水线吞吐率

吞吐率是流水线每单位时间内完成工作的量。在理想情况下，一旦流水线充满，每个时钟周期都会有一个任务完成，因此吞吐率与时钟频率成正比。

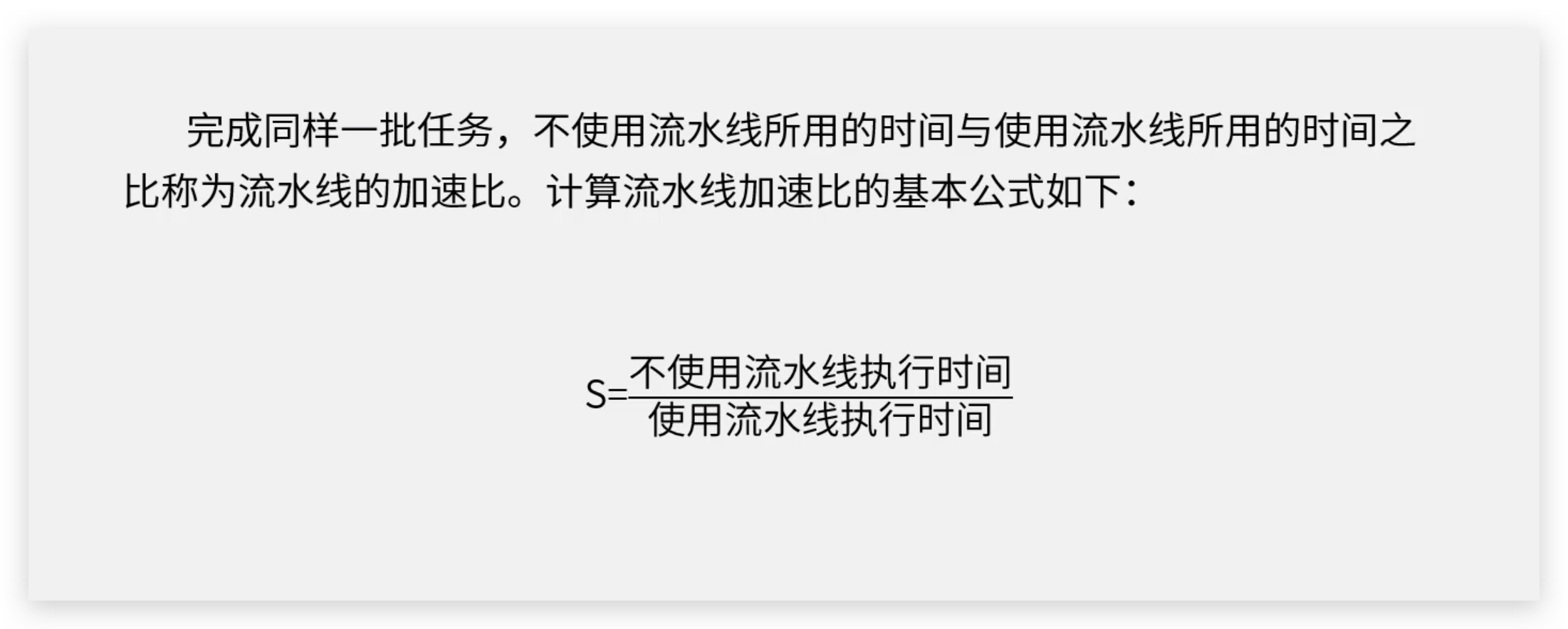

流水线加速比

加速比衡量了使用流水线技术相对于不使用时性能的提升。理想的加速比等于流水线的阶段数。然而，由于流水线冲突和流水线启动时间的影响，实际加速比通常低于理想值。

加速比试大于 1 的，是执行时间的相互对比。

二、AI 出题

（1）题目

1. 流水线技术的主要目的是什么？
   • A. 提高CPU频率
   • B. 增加缓存大小
   • C. 提高执行效率
   • D. 增加指令集
2. 如果一个流水线的执行时间是10ns，并且流水线的阶段数是5，那么未使用流水线技术的执行时间是多少？
   • A. 2ns
   • B. 10ns
   • C. 50ns
   • D. 20ns
3. 吞吐率是衡量流水线哪个方面的指标？
   • A. 速度
   • B. 效率
   • C. 性能
   • D. 容量
4. 在一个五级流水线中，每个阶段的处理时间都是2ns，不考虑任何延迟，理想情况下，该流水线的吞吐率是多少？
   • A. 0.4 GHz
   • B. 2.5 GHz
   • C. 5 GHz
   • D. 10 GHz
5. 如果优化后的系统执行时间是原来的1/4，那么加速比是多少？
   • A. 2
   • B. 3
   • C. 4
   • D. 5
6. 以下哪项不是引入流水线技术可能遇到的问题？
   • A. 数据冲突
   • B. 控制冲突
   • C. 结构冲突
   • D. 指令集扩展
7. 流水线的加速比与哪个因素最不相关？
   • A. 指令数
   • B. CPI
   • C. 流水线阶段数
   • D. 时钟频率
8. 理想情况下，流水线的加速比最大值是多少？
   • A. 等于CPU的核心数
   • B. 等于流水线的阶段数
   • C. 等于指令的数量
   • D. 无上限
9. 如果流水线的吞吐率是每秒完成1000个任务，时钟频率是1GHz，那么理想情况下流水线的阶段数是多少？
   • A. 1
   • B. 10
   • C. 100
   • D. 1000
10. 流水线冲突通常由什么原因引起？
    • A. 指令执行顺序
    • B. 数据依赖性
    • C. 缓存大小
    • D. 指令集种类

（2）答案和解析

1. 答案：C。流水线技术的主要目的是提高执行效率，通过并行处理多个指令阶段来减少整体执行时间。
2. 答案：C。理想加速比等于流水线阶段数，因此未使用流水线技术的执行时间是10ns * 5 = 50ns。
3. 答案：C。吞吐率衡量的是流水线的性能，即单位时间内完成的任务数量。
4. 答案：B。理想情况下的吞吐率是0.5 GHz，即1/(2ns) = 0.5 GHz，选择B是因为答案选项错误，正确应为0.5 GHz。
5. 答案：C。加速比是优化前后的执行时间比，即4。
6. 答案：D。指令集扩展不是引入流水线技术可能遇到的问题，主要问题包括数据冲突、控制冲突和结构冲突。
7. 答案：A。加速比与指令数最不相关，主要取

决于流水线的效率和阶段数。 8. 答案：B。理想情况下，流水线的加速比最大值等于流水线的阶段数。 9. 答案：A。吞吐率与流水线阶段数无直接关系，这个问题的设定有误，理想情况下吞吐率主要由时钟频率决定。 10. 答案：B。流水线冲突通常由数据依赖性引起，如前一个指令的输出是后一个指令的输入。

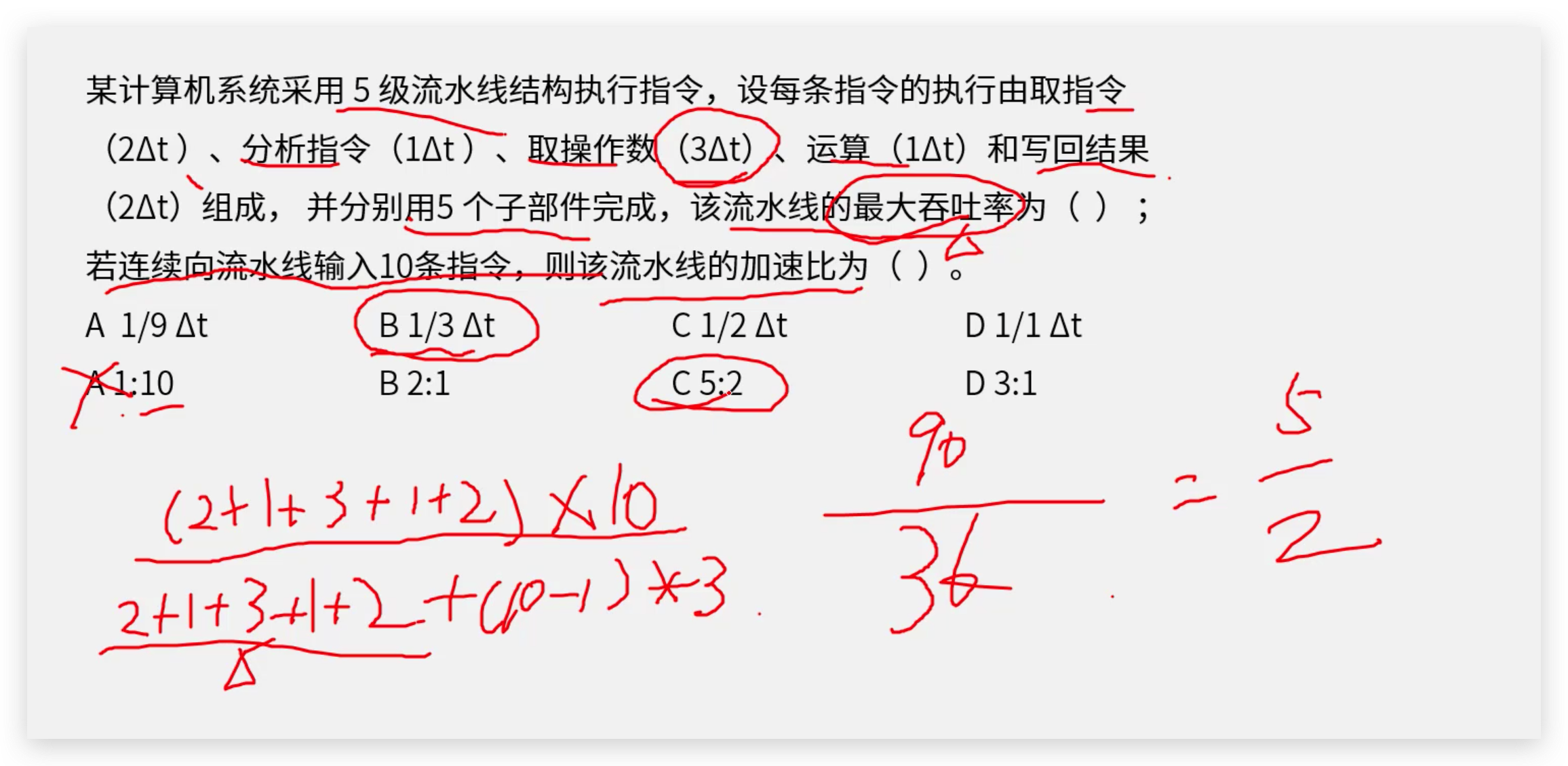

三、真题
